Home » Produkte » Warnsysteme Wasser » Mini-Schwimmerschalter Kunststoff Wechslerkontakt
Abgastemperaturwächter ATW 519 50°C 129,00 €
Back to products
Mini-Schwimmerschalter V2A Wechsler-Kontakt 72,49 €

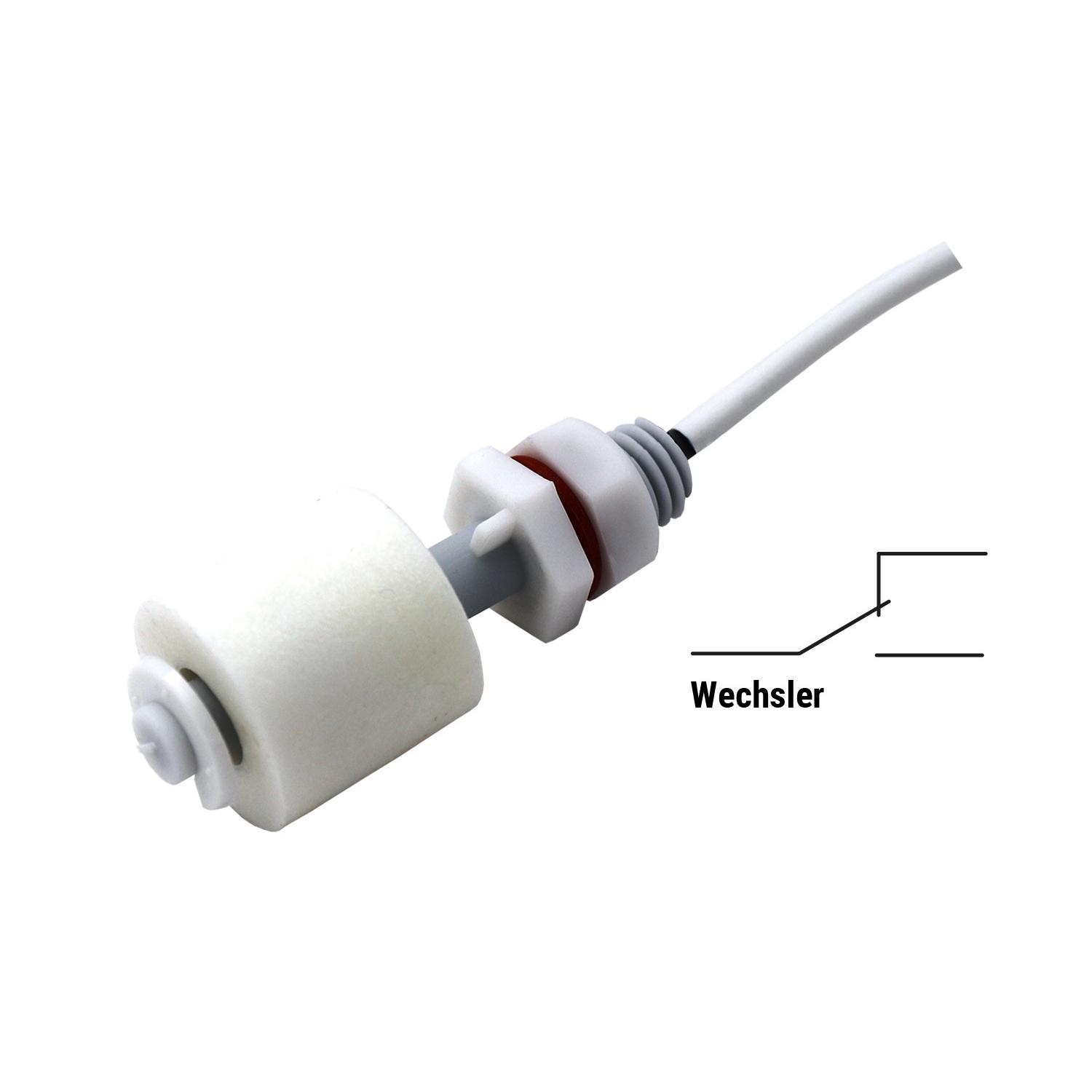

Mini-Schwimmerschalter Kunststoff
Montagezeichnung Winkel mit Hängeschwimmerschalter
Click to enlarge
Mini-Schwimmerschalter Kunststoff
Montagezeichnung Winkel mit Hängeschwimmerschalter

Mini-Schwimmerschalter Kunststoff Wechslerkontakt

46,90 €

inkl. MwSt. zzgl. Versandkosten

  • Mini-Schwimmerschalter (Wechsler) = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus Kunststoffen PP, Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen
  • Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Wechsler = Öffner (NC) / Schliesser (NO)
  • Empfehlung:  Montagewinkel (Artikel 300787) gleich mitbestellen!
» weitere technische Informationen anzeigen
Gesamtsumme 46,90 €
✅ Rabatte für Fachbetriebe & Wiederverkäufer
📞 Persönliche Fachberatung (kein Call-Center!)
⭐ Reparaturservice über gesetzliche Garantie hinaus
Produkt vergleichen
Artikelnummer: 200938

Lieferzeit: 2-3 Werktage

  • Beschreibung
  • Technische Informationen
  • Download
  • FAQ - Häufige Fragen
  • Bewertungen (0)
Beschreibung

Lieferumfang

  • Minischwimmerschalter – Kunststoff Wechsler
  • vergossen an 2,5 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör



💧 Mini-Schwimmerschalter aus Kunststoff (Wechsler)

Für SHT 5000 / 5001 / 5002 – zuverlässig, kompakt, flexibel einsetzbar


⚙️ Ideal für alle Arten von Wasserständen

Dieser Mini-Schwimmerschalter ist die perfekte Ergänzung zu unseren Wassermeldern SHT 5000, SHT 5001 und SHT 5002. Er detektiert zuverlässig Flüssigkeitspegel ab 4 cm und meldet den Zustand über einen langlebigen Reedkontakt.

🛡️ Sicher & wartungsfrei

  • Wartungsfrei und verschleißfrei durch berührungslose Technik

  • Einfach zu montieren: Montagewinkel (Artikel 300787) gleich mitbestellen!– optimal in engen Behältern oder Schächten

  • Flüssigkeitsdicht vergossen, keine losen Kontakte


🧰 Typische Einsatzbereiche

  • Tanks, Zisternen, Brunnen

  • Pumpenschächte und Sammeltanks

  • Überall dort, wo herkömmliche Sensoren zu feucht stehen würden

  • Ideal für festeingebaute Wassermelder von SCHABUS


🧩 Zubehör-Tipp

👉 zum Schutz beim Einsatz in ungeschützten Außengewässern – vor kleinen Blättern, Ästen und ähnlichem

Schmutzfangkorb Artikel 300320 inklusive passenden Montagewinkel


⚙️ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.

📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².


⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.









WARNUNG

Fehler beim elektrischen Anschluss von Schwimmer-Magnetschaltern können die Reed-Kontakte zerstören. Dies kann zu einer Fehlfunktion der Anlage und dadurch zu Personen- oder Sachschaden führen!
Kein direkter Betrieb an Schaltungen mit induktiver Last
Kein direkter Betrieb an Schaltungen mit kapazitiver Last, z.B. SPS, PLS oder Leitungslängen > 50 m
Kein Überschreiten der zulässigen Schaltleistung

Anschluss bei induktiver Last:
Bei induktiver Belastungen sind die Schwimmer-Magnetschalter durch Beschaltung mit einem RC-Glied oder einer Freilaufdiode zu schützen.



RC-Glieder für Reedkontakte 10 … 40 VA
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A  3/24









WEEE-NR.: DE91394868

Technische Informationen
Gewicht 0,07 kg
Größe 18,00 × 11,00 × 3,00 mm
Wasserpegel

min. 4 cm

Leitung

2 x 0,14 mm², 2,5 m, Sonderlänge auf Anfrage

Relaiskontakt

Öffner (NC) / Schließer (NO)

Schaltleistung

max. 10 Watt

Betriebsspannung

25 V AC / 60 V DC / max. 500 mA

Funktionsbereich

-20°C / +80°C max.

Schutzart

IP 68, Kabel nur kurzzeitig wasserfest

Medium

min. 0,7g/cm³ Dichte, drucklos

Montage

Einbaulage senkrecht, max. ±30° Neigung

Abmessungen (HxBxT)

L=58 mm x Ø 23 mm

Material

Anschluss Gewinde PP, Schaft PP, ø8,3 mm, 58 mm lang, Schwimmer PP ø23 mm

Download

Download

Wassermelder-Zubehör

  • AN Wassersensoren und Schwimmerschalter



CE-Erklärung

  • 200940-200938-200941-200939-300939-300941-300949-200949-200950-CE-Erklaerung-2025
FAQ - Häufige Fragen

FAQ - Häufige Fragen

🔧 Wie wird der Mini-Schwimmerschalter angeschlossen?

Er wird über das mitgelieferte 2,5 m LiYY-Kabel mit dem Wassermelder verbunden – einfach anschließen und los geht’s.


↕️ Kann ich die Schaltfunktion umkehren?

Beim Schwimmerschalter-Wechsler entsteht die umgekehrte Schaltfunktion durch den entsprechenden Anschluss.

Im Schwimmer befindet sich ein Ringmagnet, im Schaft ist ein Meder Reed-Kontakt in Wepuran® vergossen. Bewegt sich der Schwimmer nach oben wird der Reedkontakt geschlossen.


🌊 Ab welchem Wasserstand schaltet der Schwimmer?

Bereits ab einem Pegel von 4 cm wird der Kontakt aktiviert – ideal für frühzeitige Warnungen.


🧰 Muss ich den Montagewinkel separat kaufen?

Ja, für eine sichere Befestigung empfehlen wir den Montagewinkel (Art.-Nr. 300787) als Zubehör.

Mini-Schwimmerschalter müssen immer senkrecht betrieben werden, es ist eine maximale Abweichung von der senkrechten Achse von 30° erlaubt. Diese Abweichung wird durch den Montagewinkel zuverlässig verhindert.


🔌 Ist der Schwimmerschalter auch für andere Systeme nutzbar?

Er ist speziell für SCHABUS-Wassermelder optimiert, kann aber auch in anderen Systemen mit kompatiblen Werten verwendet werden.


📏 Gibt es den Schwimmerschalter mit längerer Leitung?

Ja! Auf Anfrage fertigen wir Sonderlängen ganz nach Ihren Vorgaben.

💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.


🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
