Artikelnummer: 300787
Lieferzeit: 2-3 Werktage
Vollständige Details anzeigen

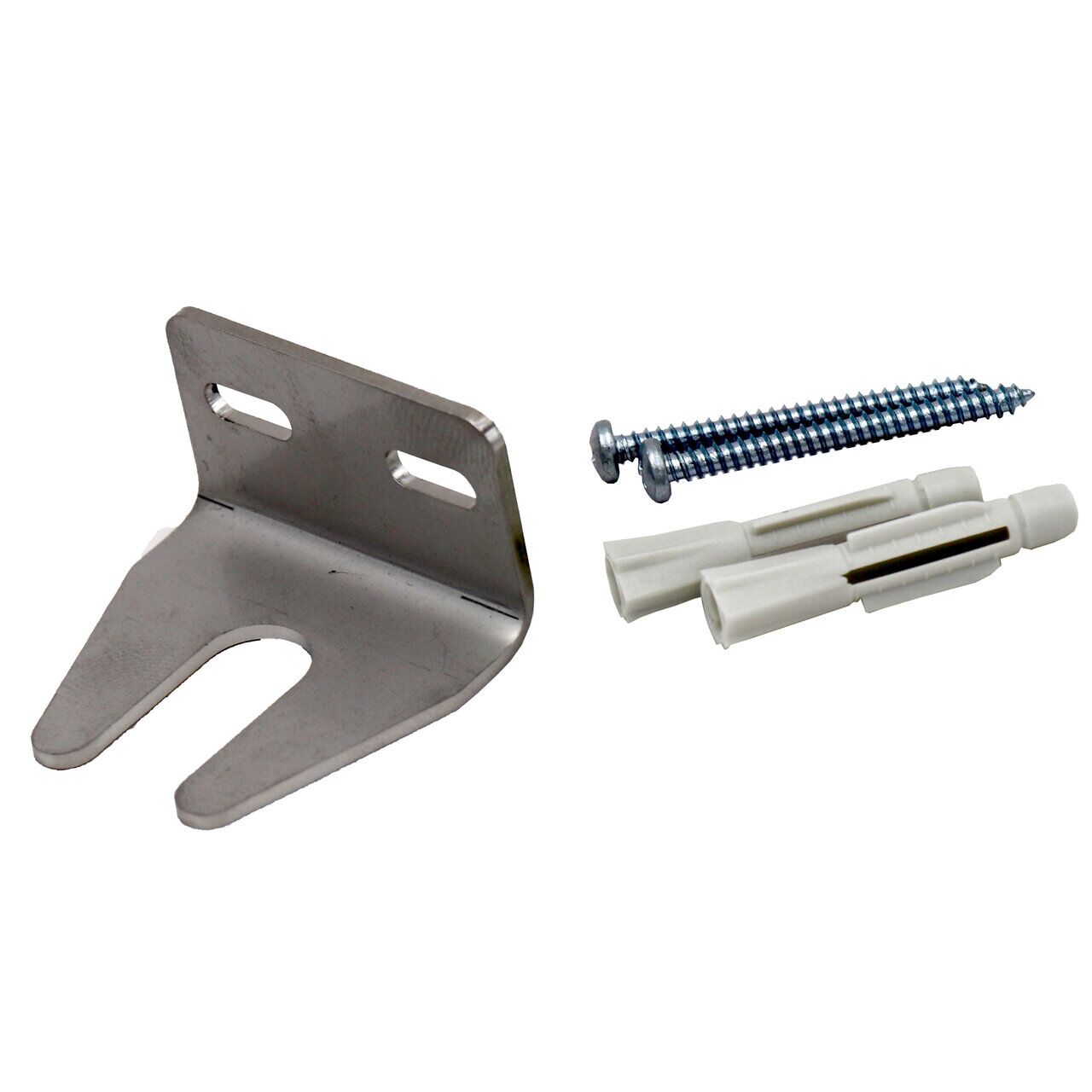

Montagewinkel V2A
2 Schrauben
2 Dübel
Betriebsanleitung
Der kompakte Montagewinkel aus V2A-Edelstahl ermöglicht die stabile und korrosionsbeständige Befestigung von Mini-Schwimmerschaltern an senkrechten Wänden oder Behälterinnenflächen.
Er wurde speziell für die Mini-Schwimmerschalter von Elektrotechnik Schabus entwickelt und sorgt für eine definierte, zuverlässige Einbaulage.
Dank der offenen Gabelkonstruktion kann der Schwimmerschalter seitlich in den Winkel eingesetzt werden – das Anschlusskabel muss nicht durchgefädelt oder getrennt werden.
Der Schwimmerschalter wird mit dem Kabel nach oben eingesetzt und mit der Befestigungsmutter sicher fixiert.
Das erleichtert die Installation erheblich – besonders bei beengten Platzverhältnissen.
Für eine einwandfreie Funktion sollte ein Mini-Schwimmerschalter möglichst senkrecht montiert werden (max. 30° Abweichung).
Der Montagewinkel gewährleistet:
stabile, senkrechte Ausrichtung
Vermeidung von Verkanten oder Blockieren des Schwimmers
dauerhaft zuverlässiges Schaltverhalten
Geeignet für alle Mini-Schwimmerschalter von Elektrotechnik Schabus, z. B. in Verbindung mit:
SHT 5000
SHT 5001
SHT 5002
SHT 226 / 227 / 228
weiteren Wassermeldern mit Mini-Schwimmer
Material: V2A-Edelstahl (rostfrei)
Montageart: Wand- oder Behältermontage
Passend für: Mini-Schwimmerschalter von Elektrotechnik Schabus
| Abmessungen(HxBxT) | |
|---|---|
| Einsatzbereich | Zubehör SCHABUS Wassermelder |
| Material | Stärke 1,5 mm, V2A-Edelstahl |
| Montage | 2,9×32 Linsenkopf-Schraube, 2x Langloch 3,5 x 9,5 mm, Abstand 10,5 mm, Schrauben / Dübel, seitlich, horizontal |
