Beschreibung

Lieferumfang

1x Wassermelder SHT 5000 (ohne Wassersensor)
Montagematerial (4 Schrauben + Dübel)

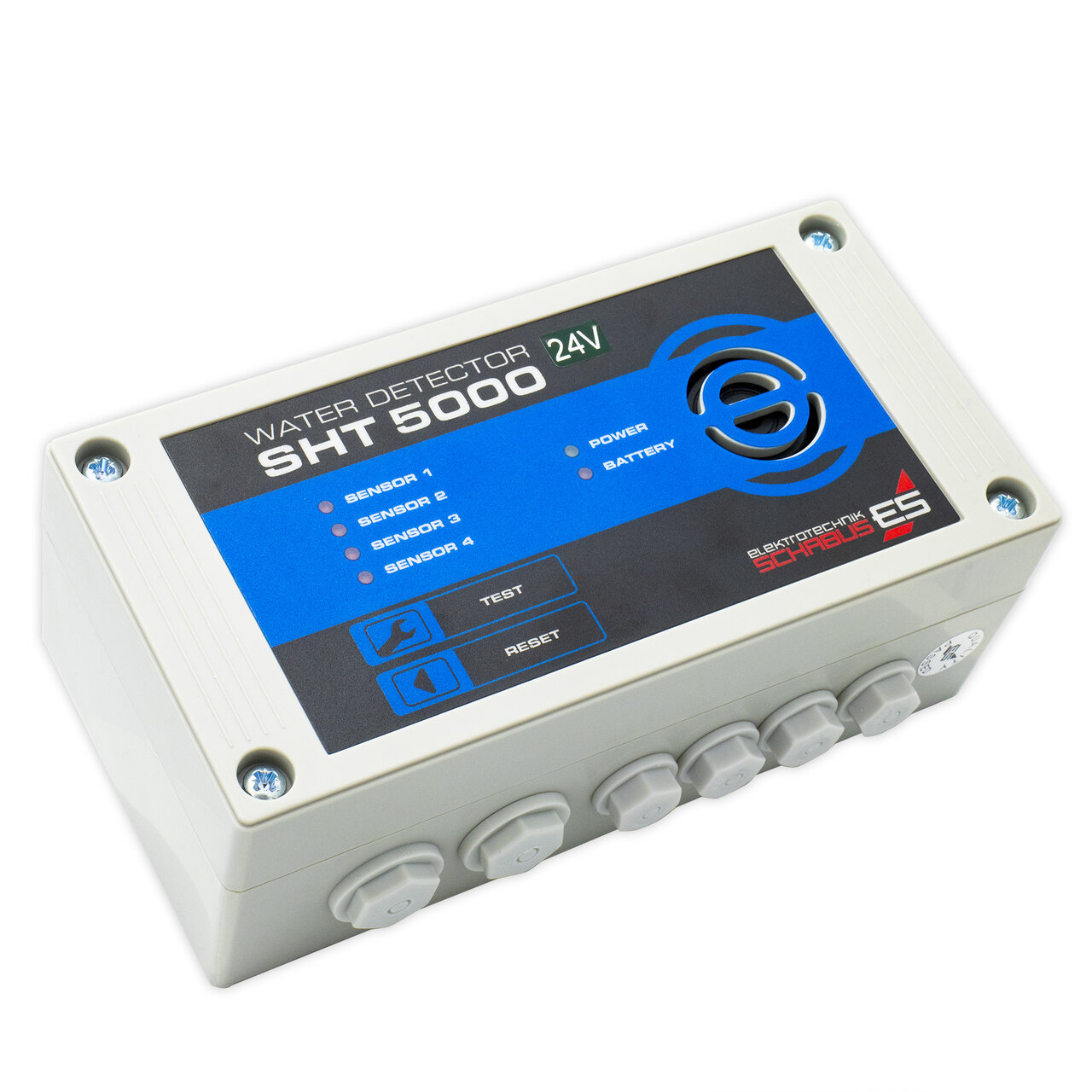

SHT 5000 – 12-24 V – das Multitalent unter den Wassermeldern

– jetzt optimiert für den WWD 200 Smart-Home-Adapter, der Ihnen über die Smart-Live-App Push-Benachrichtigungen an Ihr Smartphone sendet.

Funktionsbeschreibung:

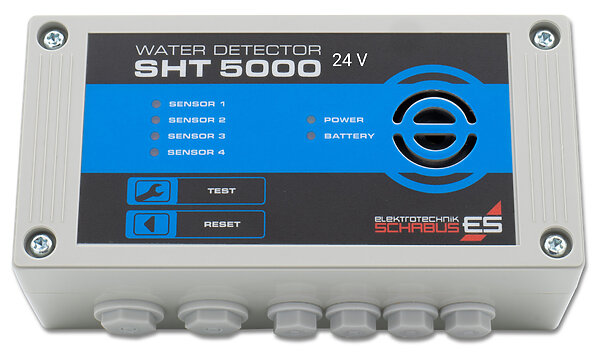

Der Wassermelder SHT 5000 ist ein leistungsstarkes Multifunktionsgerät zur Überwachung von Kellern, Flachdächern, Zisternen, Pumpensumpf u.v.m. Pro Eingang wird ein Wassersensor oder Mini-Schwimmschalter angeschlossen. Zur Alarmierung ist ein Signalgeber eingebaut, der für jeden Eingang zu- oder abschaltbar ist. Vier LEDs zeigen den Status der Sensoreingänge an. Weiter kann jedem Eingang ein Alarmspeicher zugeschaltet werden.

Batteriebetrieb bei Stromausfall:

Mit der Option „Batteriebetrieb“ wird beim SHT 5000 Wassermelder eine 9V-Blockbatterie bestückt. So wird bei einem kurzen Stromausfall dennoch ein akustischer Alarm ausgelöst oder über das Relais im Alarmfall z.B. ein Notstromsteuerkreis geschaltet bzw. das Relais auf Überwachung gehalten, ohne dass es abfällt.

Sensorleitungen:

Können verlängert werden, müssen jedoch dünn sein! Maximal 2x 0,14mm² (LiYY) bei maximal 50 Meter pro Meldelinie, bei Parallelschaltung werden die einzelnen Längen addiert, z.B. max. 20m + 30m Sensorleitung.

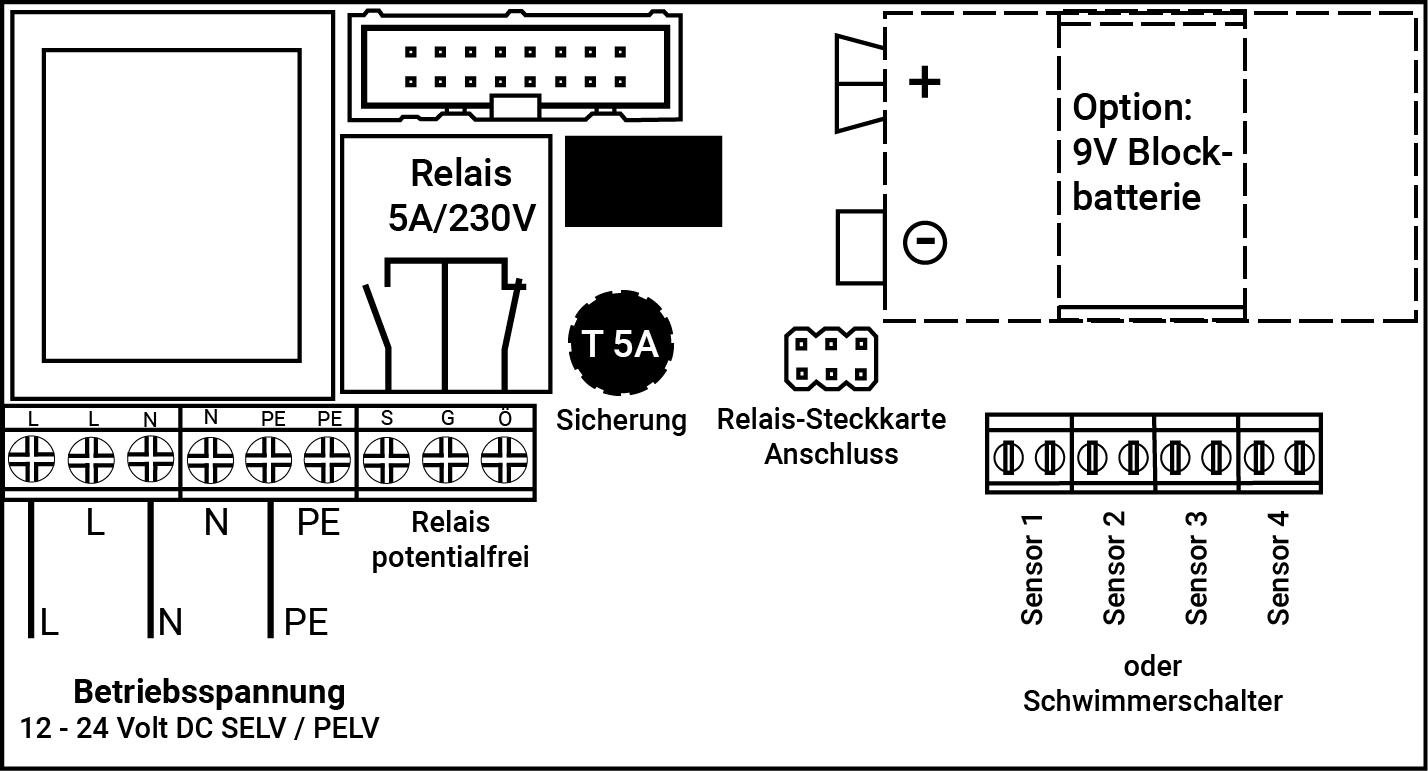

Anschluss von externen Geräten:

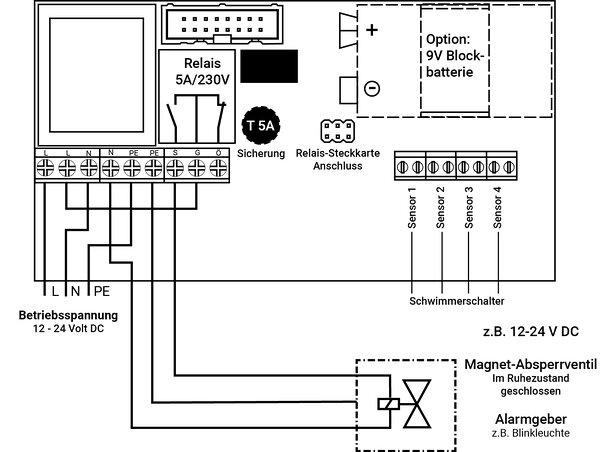

Durch einen integrierten potentialfreien Relaiskontakt im Gerät kann bei Alarmmeldung z.B. ein Signalgeber, ein Magnet- Absperrventil, ein Telefonwahlgerät oder auch ein Bus- System angesteuert werden. Bei Verwendung des Zubehörs „Relais-Steckkarte“ (Art.-Nr. 300747) wird jedem Eingang ein Wechsel-Relais zugeordnet. Somit kann zu jedem Eingang ein separates Zusatzgerät angesteuert, eine Pumpensteuerung realisiert oder ein WWD 200 Smarthome-Adapter (Art.-Nr. 200200) oder ein GSM Wahlgerät (Art.-Nr. 200279) angesteuert werden.

Einsatz bei nichtleitenden Flüssigkeiten:

Sie können den Wassermelder SHT 5000 auch mit anderen Flüssigkeiten verwenden, die nicht leitfähig sind oder gefährliche Eigenschaften besitzen. Kombinieren sie den SHT 5000 einfach mit unseren Mini-Schwimmerschaltern. Es können auch mehrere Sensoren und Schwimmerschalter (auch gemischt) parallel verwendet werden, wenn die max. Gesamtkabellänge < 50 m pro Eingang bleibt.

Einsatz im Außenbereich:

Gegen einen Aufpreis können wir Ihren SHT 5000 auf Anfrage in IP65 fertigen. Bei Interesse kontaktieren Sie uns bitte vor Ihrer Bestellung per E-Mail oder dem Kontaktformular.

Wassersensor oder Mini-Schwimmerschalter bitte mit bestellen!

Anwendungsbeispiele

Wassereinbruch im Haus:

Wird der SHT 5000 mit der optional erhältlichen Relais-Steckkarte aufgerüstet, so kann zu jedem Eingang ein separates Relais angesteuert werden und dadurch entstehen verschiedene Kombinationsmöglichkeiten zur Ansteuerung von Zusatzgeräten.

Überwachung Zisterne:

Füllstandsanzeige durch 4 Sensoren oder besser und zuverlässiger, mit Mini-Schwimmerschaltern: Jeder Eingang wird einzeln angezeigt. Sensoren sind vorzugsweise für regelmäßig trockene Umgebung, z.B. Kellerboden, einzusetzen. Selbst dünnste Wasserfilme durch kondensierende Feuchtigkeit lassen den Wassermelder alarmieren oder nicht zuverlässig abschalten, was bei einer Pumpe des Trockenlaufs mit sich bringt.

WEEE-NR.: DE91394868

Technische Informationen

Betriebsspannung	12 – 24 V
Leistungsaufnahme	1,5 W
Sensorenanschluß	4 Meldelinien / Sensor oder Schwimmerschalter, parallel anschließbar
Leitung	2 x 0,14 mm², für Sensor: bis zu 50 Meter möglich
Relaiskontakt	5 A / 230 V (Wechsler potentialfrei)
Schalldruckpegel	90 dB (10 cm Abstand), Piezo
Funktionsbereich	-15° C / +40° C
Schutzart	(IP65 auf Anfrage möglich), IP 20
Abmessungen (HxBxT)	80x160x55 mm
Batterie	9 V Blockbatterie (optional)

Downloads

Gebrauchsanleitung 24 V

300790-AN SHT 5000 24V Wassermelder

CE Erklärung 24 V

300744-300790-300747-CE SHT5000-230V-24V-Wassermelder-Relaisteckkarte

Empfohlene Wassersensoren

Produkt	Art.-Nr.	Besonderheit
SHT 5006	300745	einfache Standardanwendungen (Keller, …)	Details
SHT 5007	300754	UV-stabilisiert für Außenbereich	Details
SHT 5800	300758	handgefertigter Sensor mit V2A-Kontakten für Böden, Flächen, Ecken, Kanten, Nuten, …	Details
SHT 5008	300719	handgef. Sensor mit 3 Stück V2A-Kontakten für Redundanz, Dynamik oder normaler Bodensensor für harte Böden (Stein, Beton, Asphalt, …)	Details
SHT 5009	300720	handgef. Sensor mit 3 Platten-Elektroden fürweiche Böden wie Parkett, Laminat, Linoleum, Teppich, furnierte Oberflächen, Kunststoffe,	Details
SHT 5090	300721	handgef. Sensor mit 3 Kugel-Elektroden ohne Montage, liegt stabil durch Eigengewicht, z.B. für Fliesen, die nicht angebohrt werden dürfen	Details
SHT 5020	300746	3 Meter langer Aqua Scanner, der auf 297cm der gesamten Länge empfindlich für einzelne Tropfen ist, unter Leitungen / Rohren, um Behälter herum, Lieferung mit Stecker, aber ohne LiYY-Zuleitung	Details

empfohlene Schwimmerschalter

Produkt	Art.-Nr.	Besonderheit
Mini-Schwimmerschalter KS Schließer	200940	Mini-Schwimmerschalter Kunststoff Öffner/Schließer mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Mini-Schwimmerschalter KS Wechsler	200938	Mini-Schwimmerschalter Kunststoff Wechsler mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Mini-Schwimmerschalter V2A	200941	Mini-Schwimmerschalter V2A Öffner/Schließer mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Mini-Schwimmerschalter V2A Wechsler	200939	Mini-Schwimmerschalter V2A Wechsler mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Mini-Schwimmerschalter V4A	300941	Mini-Schwimmerschalter V4A Öffner/Schließer mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Mini-Schwimmerschalter V4A Wechsler	300939	Mini-Schwimmerschalter V2A Wechsler mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Hängeschwimmerschalter	200950	Hängeschwimmerschalter frei senkrecht hängend, stufenlose positionierung per PG-Verschraubung, mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W), für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 6 Meter langer LiYY-Leitung vergossen.	Details
Klappschwimmerschalter	200949	Klappschwimmerschalter horizontale Montage, mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Klappschwimmerschalter 230V	300949	Klappschwimmerschalter 230 V Darf nur in Stromkreisen eingesetzt werden, die per FI-Schalter abgesichert sind. horizontale Montage, mit Reedkontakt (230 V~ AC / 30 V= DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 2,5 Meter langer LiYY-Leitung vergossen.	Details
Schwimmerschalter	200983	Schwimmerschalter Darf nur in Stromkreisen eingesetzt werden, die per FI-Schalter abgesichert sind. mit Reedkontakt (25 V AC / 60 V DC / max. 0.5 A / max. 10 W) für alle Arten von Wasser und flüssigen Medien ab 0,7 g / cm³ mit 1,8 Meter langer LiYY-Leitung vergossen.	Details
