Art.-Nr. 200370
EAN 4044764004221
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, Frontansicht, mit Schaltschema und grafischen Kategoriesymbolen
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, Frontansicht
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, von unten mit den vernickelten Messingkontakten
  • Produktmerkmale des aktiven Wassersensors SHT 8815 mit Funktionsübersicht
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, Frontansicht, mit Schaltschema und grafischen Kategoriesymbolen
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, Frontansicht
  • aktiver Wassersensor SHT8815 mit unipolarem Widerstand, von unten mit den vernickelten Messingkontakten
  • Produktmerkmale des aktiven Wassersensors SHT 8815 mit Funktionsübersicht
  • SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"
  • SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"
  • SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"

SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"

SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"

69,00 €
69,00 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

✅Aktiver Wassersensor für Digitaleingänge an SPS und anderen Steuerungen

✅Smarthome mit internem Pullup / Pulldown-Widerstand

✅Schaltprinzip unipolarer Widerstand

✅Zwei V4A-Edelstahl-Kontakte, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher

✅Korrosionsstabile Vergießung für höchste Sicherheit und Langlebigkeit, zur Bodenmontage anschraubbar, Aluminium-verstärktes Bohrloch

✅4 m LIYY-Steuerleitung 2 x 0,14 mm², maximal 20 Meter verlängerbar

Nicht geeignet für den Anschluss an Schabus Wassermeldern, da aktiver Sensor!
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 200370

Lieferzeit 4-5 Werktage Vollständige Details anzeigen
aktiver Wassersensor SHT8815 mit unipolarem Widerstand, Frontansicht, mit Schaltschema und grafischen Kategoriesymbolen

SHT 8815 Aktiver Wassersensor für externe Steuergeräte, Schaltprinzip "unipolarer Widerstand"

69,00 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

📦 Lieferumfang

  • SHT 8815 aktiver Wassersensor

  • Montagematerial

  • Betriebsanleitung

  • WEEE-NR.: DE91394868

💧 Aktiver Wassersensor für Digitaleingänge

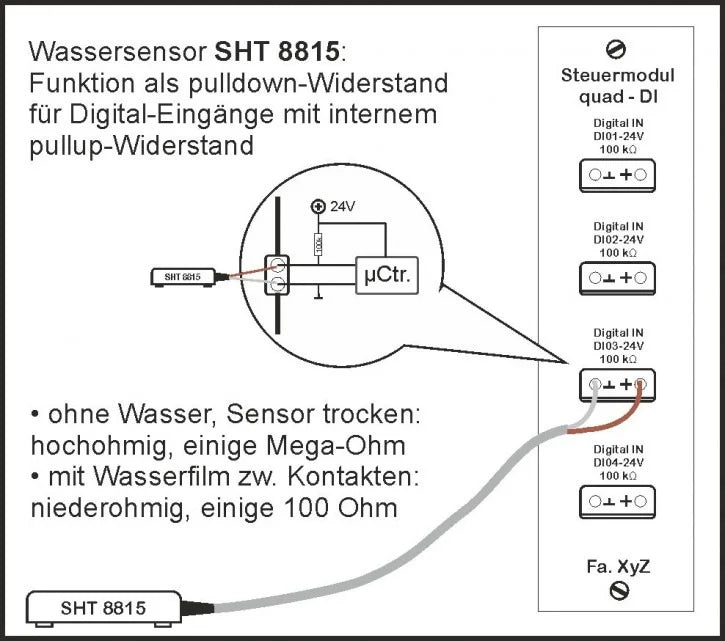

Der SHT 8815 arbeitet nach dem Prinzip der Widerstandsänderung.

⚙️ Schaltprinzip: Unipolarer Widerstand

  • Trocken: mehrere Megaohm

  • Nass: wenige hundert Ohm

➡️ Optimal für Digitaleingänge mit internem Pullup- oder Pulldown-Widerstand.

🏗️ Ideal für

  • SPS-Digitaleingänge

  • Hausautomation

  • GLT-Systeme

🛠️ Material & Ausführung

  • V4A-Edelstahlkontakte

  • Handvergossen in Wepuran®

  • LIYY-Leitung 3 x 0,14 mm² (verlängerbar bis max. 20 m)

  • Aluminiumverstärkte Montagebohrung

⚠️ Hinweis

Aktiver Sensor – benötigt Hilfsenergie der Steuerung.
Nur für regelmäßig trockene Umgebungen geeignet.

🚫 Nicht kompatibel mit

Schabus Wassermeldern


WEEE-NR.: DE91394868

Betriebsspannung 12 V / 40 V = DC
Funktionsbereich -15°C / +50°C
Schutzart IP 68
Abmessungen(HxBxT)

10x12x34 mm
Leistungsaufnahme 4 mA
Arbeitsprinzip aktiv
Leitung 2 m | 2×0,14mm2 | weiß

🔌 Kann ich den SHT 8815 direkt an einen Schabus Wassermelder anschließen?

❌ Nein.
Der SHT 8815 ist ein aktiver Sensor und daher nicht kompatibel mit Schabus Wassermeldern, die für passive Sensoren mit potentialfreiem Kontakt ausgelegt sind.
Er ist ausschließlich für den Anschluss an Steuerungen mit geeigneten Digitaleingängen vorgesehen.

⚙️ Wie funktioniert der Sensor bei Wasserkontakt?

💧 Der Sensor erkennt leitfähige Flüssigkeiten durch eine deutliche Widerstandsänderung:

  • Trocken: mehrere Megaohm
  • Nass: einige hundert Ohm
    Diese Änderung kann zuverlässig von Digitaleingängen mit internem Pullup- oder Pulldown-Widerstand detektiert werden.

🔋 Braucht der Sensor eine eigene Stromversorgung?

✅ Ja.
Der SHT 8815 ist ein aktiver Sensor und benötigt deshalb Hilfsenergie, z. B. durch die Betriebsspannung der angeschlossenen Steuerung oder einen internen Vorstrom.
Ohne diese Energie arbeitet der Sensor nicht zuverlässig.

🌧️ Kann der Sensor dauerhaft in feuchter Umgebung installiert werden?

⚠️ Nicht empfohlen.
Der SHT 8815 ist für regelmäßig trockene Umgebungen konzipiert.
Bei ständiger Feuchtigkeit kann es durch Elektrolyse zu einer Korrosion der Kontakte kommen.
➡️ Ideal für Anwendungen, bei denen nur gelegentlich Wasser detektiert werden muss.

🔧 Wie wird der Sensor montiert?

🛠️ Der Sensor lässt sich fest verschrauben – ein integriertes Aluminium-Bohrloch ist dafür bereits vorhanden.
Das passende Montagematerial ist im Lieferumfang enthalten.

📏 Kann ich das Anschlusskabel verlängern?

✅ Ja.
Die Sensorleitung (2 x 0,14 mm²) kann problemlos um bis zu 20 Meter verlängert werden – z. B. mit LIYY-Kabel (Artikel 300780).
Diese Kabel sind:

  • Kurzzeitig wasserfest
  • Flammwidrig und selbstverlöschend
  • Öl- und kühlmittelbeständig
  • Adhäsionsarm (kleben nicht an)

Customer Reviews

Based on 1 review
0%
(0)
100%
(1)
0%
(0)
0%
(0)
0%
(0)
A
Anonymous

Lieferung dauert etwas länger wie erwartet.

Beschreibung

📦 Lieferumfang

  • SHT 8815 aktiver Wassersensor

  • Montagematerial

  • Betriebsanleitung

  • WEEE-NR.: DE91394868

💧 Aktiver Wassersensor für Digitaleingänge

Der SHT 8815 arbeitet nach dem Prinzip der Widerstandsänderung.

⚙️ Schaltprinzip: Unipolarer Widerstand

  • Trocken: mehrere Megaohm

  • Nass: wenige hundert Ohm

➡️ Optimal für Digitaleingänge mit internem Pullup- oder Pulldown-Widerstand.

🏗️ Ideal für

  • SPS-Digitaleingänge

  • Hausautomation

  • GLT-Systeme

🛠️ Material & Ausführung

  • V4A-Edelstahlkontakte

  • Handvergossen in Wepuran®

  • LIYY-Leitung 3 x 0,14 mm² (verlängerbar bis max. 20 m)

  • Aluminiumverstärkte Montagebohrung

⚠️ Hinweis

Aktiver Sensor – benötigt Hilfsenergie der Steuerung.
Nur für regelmäßig trockene Umgebungen geeignet.

🚫 Nicht kompatibel mit

Schabus Wassermeldern


WEEE-NR.: DE91394868

Technische Informationen
Betriebsspannung 12 V / 40 V = DC
Funktionsbereich -15°C / +50°C
Schutzart IP 68
Abmessungen(HxBxT)

10x12x34 mm
Leistungsaufnahme 4 mA
Arbeitsprinzip aktiv
Leitung 2 m | 2×0,14mm2 | weiß
Downloads
Anschlussbeispiele
FAQ - Häufige Fragen

🔌 Kann ich den SHT 8815 direkt an einen Schabus Wassermelder anschließen?

❌ Nein.
Der SHT 8815 ist ein aktiver Sensor und daher nicht kompatibel mit Schabus Wassermeldern, die für passive Sensoren mit potentialfreiem Kontakt ausgelegt sind.
Er ist ausschließlich für den Anschluss an Steuerungen mit geeigneten Digitaleingängen vorgesehen.

⚙️ Wie funktioniert der Sensor bei Wasserkontakt?

💧 Der Sensor erkennt leitfähige Flüssigkeiten durch eine deutliche Widerstandsänderung:

  • Trocken: mehrere Megaohm
  • Nass: einige hundert Ohm
    Diese Änderung kann zuverlässig von Digitaleingängen mit internem Pullup- oder Pulldown-Widerstand detektiert werden.

🔋 Braucht der Sensor eine eigene Stromversorgung?

✅ Ja.
Der SHT 8815 ist ein aktiver Sensor und benötigt deshalb Hilfsenergie, z. B. durch die Betriebsspannung der angeschlossenen Steuerung oder einen internen Vorstrom.
Ohne diese Energie arbeitet der Sensor nicht zuverlässig.

🌧️ Kann der Sensor dauerhaft in feuchter Umgebung installiert werden?

⚠️ Nicht empfohlen.
Der SHT 8815 ist für regelmäßig trockene Umgebungen konzipiert.
Bei ständiger Feuchtigkeit kann es durch Elektrolyse zu einer Korrosion der Kontakte kommen.
➡️ Ideal für Anwendungen, bei denen nur gelegentlich Wasser detektiert werden muss.

🔧 Wie wird der Sensor montiert?

🛠️ Der Sensor lässt sich fest verschrauben – ein integriertes Aluminium-Bohrloch ist dafür bereits vorhanden.
Das passende Montagematerial ist im Lieferumfang enthalten.

📏 Kann ich das Anschlusskabel verlängern?

✅ Ja.
Die Sensorleitung (2 x 0,14 mm²) kann problemlos um bis zu 20 Meter verlängert werden – z. B. mit LIYY-Kabel (Artikel 300780).
Diese Kabel sind:

  • Kurzzeitig wasserfest
  • Flammwidrig und selbstverlöschend
  • Öl- und kühlmittelbeständig
  • Adhäsionsarm (kleben nicht an)
