Lieferumfang
- Minischwimmerschalter – Kunststoff
- vergossen an 2,5 Meter LIYY Steuerleitung 3 x 0,14 mm²
- Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör
🧪 Höchste Korrosionsbeständigkeit – auch bei Poolwasser, Salzwasser & Co.

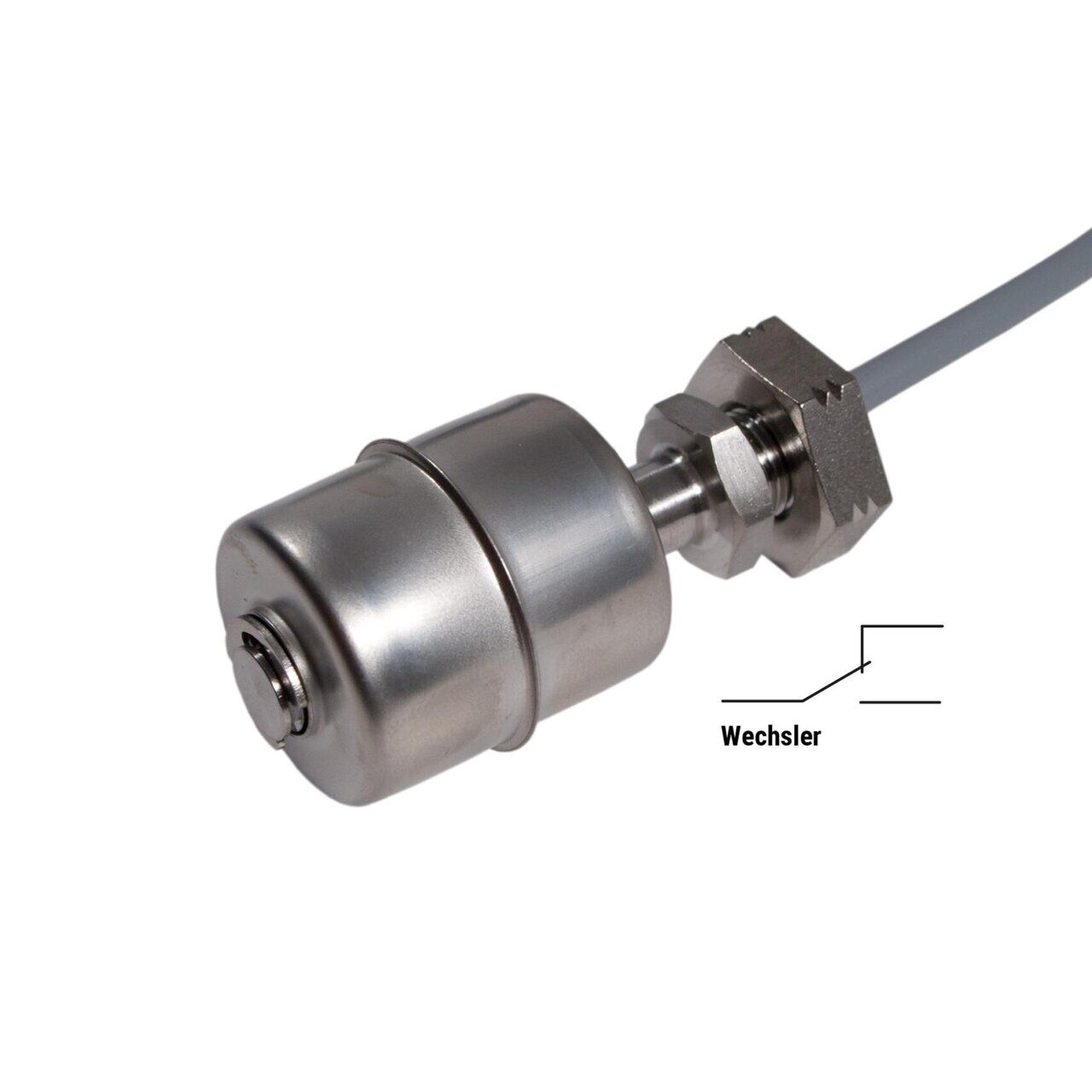

Die kompakten Minischwimmerschalter aus V4A-Edelstahl sind ideal für Anwendungen mit besonders aggressiven oder chlorhaltigen Flüssigkeiten – zum Beispiel in gechlortem Poolwasser, in Salzwasser oder bei schwachen chemischen Laugen. Im Vergleich zu V2A bietet V4A eine nochmals erhöhte Korrosionsbeständigkeit durch den Zusatz von Molybdän und Titan. Dadurch ist der Schwimmerschalter auch in Umgebungen einsatzfähig, in denen V2A an seine Grenzen stößt.
⚙️ Langlebig durch präzise Fertigung
Der Schaft des Schwimmerschalters wird aus massivem V4A-Edelstahl gefräst und gedreht, was ihn äußerst stabil macht – auch bei dauerhafter Beanspruchung. Der Schwimmerkörper besteht aus dünnem, ebenfalls rostfreiem V4A-Blech. Im Inneren sorgt ein hochwertiger Reedkontakt von Meder, der wasserdicht im Schaft eingegossen und fest verlötet ist, für eine dauerhaft zuverlässige Signalübertragung.
🔁 Extrem langlebig & wartungsfrei
In Verbindung mit niedrigen Schaltleistungen – unter 5 Volt und 1 Milliampere – erreicht der Schwimmerschalter eine Lebensdauer von bis zu einer Billion Schaltspiele. Das bedeutet: Kein mechanischer Verschleiß, keine Wartung, keine Ausfälle. Einmal montiert, arbeitet der Schalter dauerhaft präzise und zuverlässig – auch bei beengten Platzverhältnissen.
🔌 Anschlusskabel inklusive
Standardmäßig ist der Schwimmerschalter mit einem 2,5 Meter langen LiYY/PVC-Kabel ausgestattet. Dieses ist laut Hersteller kurzzeitig wasserfest, flammwidrig, selbstverlöschend und zeigt eine hohe Beständigkeit gegenüber Ölen, Fetten, Kühl- und Schmiermitteln.
🌊 Für anspruchsvolle Flüssigkeiten geeignet
Der Schwimmerschalter funktioniert zuverlässig bei allen Flüssigkeiten mit einer Dichte ab 0,7 g/cm³. Je nach Einbaulage lässt er sich als Schließer (NO) oder Öffner (NC) betreiben – durch einfaches Umdrehen des Schwimmerkörpers. Bei Varianten mit integriertem Wechsler ist dieser Schritt nicht notwendig, da beide Funktionen bereits integriert sind.
🧩 Einbau mit passendem Zubehör
Für eine zuverlässige Funktion empfehlen wir den optional erhältlichen Montagewinkel (Art.-Nr. 300787). Der Montagewinkel sorgt für eine möglichst senkrechte Positionierung des Schwimmerschalters mit maximal 30° Abweichung – damit der Schwimmer frei auf dem Schaft gleiten kann, ohne zu blockieren oder zu verkanten.
⚙️ Technischer Hinweis & Anschluss
🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen):
SHT 5000, SHT 5001 oder Niveauregeler SHT 5002 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (3 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.
📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 3 × 0,14 mm².
⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.
⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
⚠️ Was muss ich beim elektrischen Anschluss beachten?
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
-
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
-
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
-
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| RC-Glieder für Reedkontakte 10 … 40 VA | |||
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
WEEE-NR.: DE91394868
