Beschreibung

Lieferumfang

Steuergerät (Empfänger)
Kabel-Magnetschalter / Fensterkontakt (Sender)
Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
Montagematerial
Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

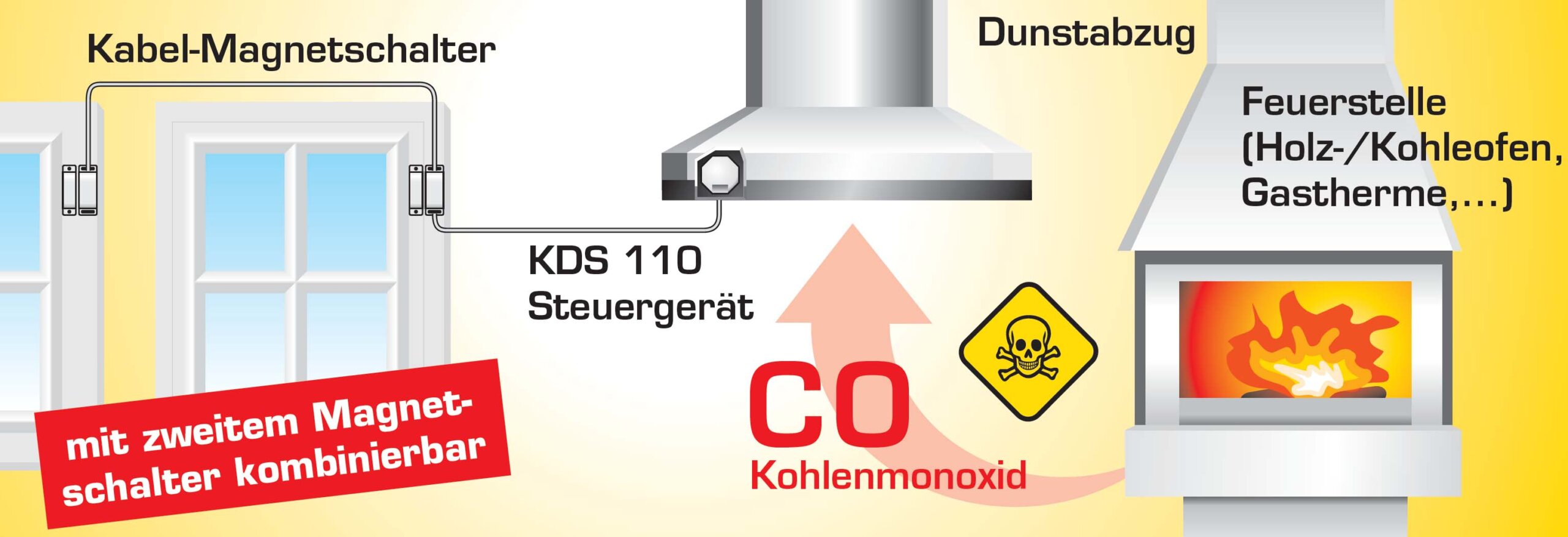

Die KDS 116 Kabelabluft-Steuerung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Die KDS 116 Kabelabluft-Steuerung unterbricht bei geschlossenem Fenster nicht die gesamte Stromzufuhr zur Abluftanlage. Die Stromtrennung erfolgt selektiv – nur die Lüfterfunktion wird ausgeschaltet, so dass andere Funktionen wie Beleuchtung, Uhrzeit oder Bedienfeld weiterhin aktiv bleiben können, sofern die Geräteinstallation das unterstützt. Ein Plus an Komfort und Sicherheit!

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743) ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

KDS 116 kombiniert mit Abgastemperaturwächter ATW-519: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.

WEEE-NR.: DE91394868

Technische Informationen

Betriebsspannung	230 V ~ (+/-10%) V AC / 50-60 Hz
Schaltleistung	3500 VA (2300 W), 16 A (10A)
Steuerspannung	18 V
Funktionsbereich	-15° C / +40° C
Schutzart	IP 20
Abmessungen (HxBxT)	Magnetschalter 55x15x18 mm, Steuergerät 51x51x26 mm, Magnet 55x15x18 mm, Distanzplatte 55x15x5 mm
TÜV-geprüft	TÜV-geprüft
Montage	Einbau

Downloads

Gebrauchsanleitung

Montagezeichnungen

300750-MZ-KDS116

CE Erklärung

[Download nicht gefunden.]

Anschlussbeispiele

Beispiel 1
Bei geschlossenem Fenster schaltet das Steuergerät die Steckdose der Dunstabzugshaube stromlos. Das Steuergerät kann Auf- oder Unterputz in einer Verteiler-, Schalter- oder Steckdose mit mind. 60 mm Ø eingebaut werden. Die seitlichen Befestigungslaschen am Steuergerät können bei Bedarf weggebrochen werden.
KDS 110 kombiniert mit integriertem Schaltkontakt am Fenster
Beim KDS 116 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert. Wird der KDS 116 nicht mit dem original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel den mitgelieferten 10 KOhm Widerstand parallel zum Schließerkontakt anschließen.
Beispiel 2
Bei älteren Dunstabzugshauben mit mechanischer Gebläsestufenschaltung wird das Steuergerät in die Lüftermotorzuleitung zwischengeschaltet, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert.
Beispiel 3
Einige Dunstabzugshauben Hersteller bieten externe Anschlussmodule zur separaten Ansteuerung des Lüftermotors an, z.B. BORA Professional Home In, Miele PUR 98, Miele KMDA7774, uvm. Mit dem potenzialfreien Relais des KDS 110 Steuergerätes ist dies zu realisieren.
Beispiel 4
Funktionsbeschreibung:
Findet keine Verbrennung in der Feuerstätte statt, so kann das Abluftsystem unabhängig von der Fensterstellung eingeschaltet werden. Sobald die Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster geöffnet werden.Beziehen Sie Ihren Schornsteinfeger vor der Montage in Ihre Planungen mit ein, damit einer Abnahme hinterher nichts im Wege steht. Es bestehen deutliche regionale Unterschiede, auf die Elektrotechnik Schabus keinen Einfluss hat. Die Beschreibung des Abgastemperaturwächters mit 10k-Widerstand (Art.-Nr. 201753)

Beispiel BORA

Anschlussbeispiel BORA Basic BIA | BHA | …

Download Anleitung BORA 300268-AN-Bora FDS-100 BORA-Anleitung

FAQ - Häufige Fragen

🔧 Technik & Funktion

Wie funktioniert die KDS 116 Abluftsteuerung genau?
Die KDS 116 Kabelabluftsteuerung sorgt dafür, dass Ihre Abluftanlage (z. B. Dunstabzugshaube) nur dann eingeschaltet werden kann, wenn ein Fenster geöffnet ist. Ein kabelgebundener Magnetfensterschalter erkennt die Fensterstellung und überträgt das Signal an den Empfänger, der das Abluftsystem freigibt.

Was passiert, wenn das Fenster geschlossen wird, während die Haube läuft?
In diesem Fall unterbricht der Empfänger die Stromzufuhr zur Abluftanlage. Die Haube schaltet sich ab bzw. kann nicht weiter betrieben werden – das dient dem Schutz vor Unterdruck und gefährlichem Abgasrückstau.

Kann das System auch mit mehreren Fenstern genutzt werden?
Ja. Für eine ODER-Verknüpfung (mindestens eines von zwei Fenstern geöffnet) kann ein zusätzlicher Magnetfensterschalter Kabel-Magnetschalter KMS 098K22 (Artikel 300743) verbaut werden.

🛠️ Installation & Kompatibilität

Passt die KDS 116 zu jeder Dunstabzugshaube?
Grundsätzlich ja – es kann in jede 230 V-Zuleitung zur Haube oder Abluftanlage eingebunden werden. Bei Geräten mit Spezialanschlüssen fragen sie die ausgebildete Elektrofachkraft, die Ihnen die Abluftsteuerung installiert. Bei einer Schaltleistung von mehr als 5 Ampere muss durch die Elektrofachkraft ein Schütz zwischengeschaltet werden.

Wie wird der Sender am Fenster befestigt?
Der Sender und der Magnet werden mit den beiliegenden Schrauben direkt am Fensterrahmen und Fensterflügel montiert, mit den beiliegenden Distanzplatten stellen Sie den Höhenausgleich zwischen Fensterrahmen und Fensterflügel her. Dabei achten Sie bitte darauf, das der Abstand zwischen Sender und dem Magneten maximal 5 mm beträgt, ideal sind 1-2 mm.

Kann ich das System selbst installieren oder brauche ich einen Elektriker?
Den Sender können Sie selbst anbringen. Für den Einbau des Empfängers in die Stromzufuhr sollten Sie eine ausgebildete Elektrofachkraft beauftragen.

Ist die KDS 116 Kabel-Abluftsteuerung mit Ablufttrocknern oder Kaminöfen kompatibel?
ja, in diesem Fall können sie die KDS 116 mit dem Abgastemperaturwächter ATW-519 kombinieren: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden. Beziehen Sie Ihren Schornsteinfeger vor der Montage in Ihre Planungen mit ein, damit einer Abnahme hinterher nichts im Wege steht. Es bestehen deutliche regionale Unterschiede auf die Elektrotechnik-Schabus keinen Einfluss hat.

Was ist der Unterschied zwischen Einbau- und Zwischensteck-Empfänger?
Der Einbau-Empfänger (KDS 116) wird fest in die Stromleitung der Dunstabzugshaube integriert.
Der Zwischensteck-Empfänger (KDS 210) wird einfach zwischen Steckdose und Haube gesteckt – ganz ohne Verkabelung.

➕ Erweiterungen & Varianten

Kann ich einen zweiten Empfänger ansteuern?

nein

Wie kann ich zwei Fenster überwachen? (ODER-Verknüpfung)

Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743) ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

Wie funktioniert die Erweiterung mit Kabel-Magnetschalter KMS 098K22 (Artikel 300743)?
Der zusätzliche Magnetfensterschalter wird wie der erste am Fenster montiert. Beide Schalter arbeiten parallel.

Kann die Steuerleitung | das Kabel verlängert werden?

ja, bis maximal 25 Meter

🧾 Rechtliches & Sicherheit

Warum ist eine Abluftsteuerung bei Dunstabzugshauben gesetzlich vorgeschrieben?
Wenn Abluftanlagen in Räumen mit Feuerstätten betrieben werden, kann Unterdruck entstehen – dadurch könnten giftige Abgase (z. B. Kohlenmonoxid) zurückströmen. Die Abluftsteuerung verhindert das und ist in diesen Fällen verpflichtend. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)

Erfüllt die KDS 116 Kabelabluftsteuerung die Vorschriften für Abluftanlagen in Verbindung mit Feuerstätten?

Ja, die KDS 116 Kabelabluftsteuerung ist daher auch TÜV-geprüft.

🛒 Kauf & Service

Welche Komponenten sind in der KDS 116 Kabelabluftsteuerung enthalten?
Ein Kabel-Magnetschalter / Fensterkontakt (Sender), ein Steuergerät (Empfänger), 6 Meter Steuerkabel, sowie Montagematerial und ausführliche Betriebsanleitung.

Gibt es Ersatzteile (z. B. Ersatzsender, Batterien, Relais)?
Ja, den Kabel-Magnetschalter KMS 098K22 (Artikel 300743)

Wie lange ist die Garantie?
Sie erhalten 2 Jahre Garantie auf das Produkt gemäß den gesetzlichen Bestimmungen.

Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Verfügung. Die Kontaktdaten finden Sie auf unserer Website.
