Home » Produkte » Abluft- & Klimasteuerung » Funk Abluftsteuerung » Funk-Abluftsteuerung FDS 200 DIBt
Gassensor GX-LNG 95,00 €
Back to products
Steckdosen-Wassermelder SHT 450 mit Sensorkabel 99,00 €
Warenkorb anzeigen „Kabel-Abluftsteuerung KDS 210 DIBt“ wurde Ihrem Warenkorb hinzugefügt.
Click to enlarge

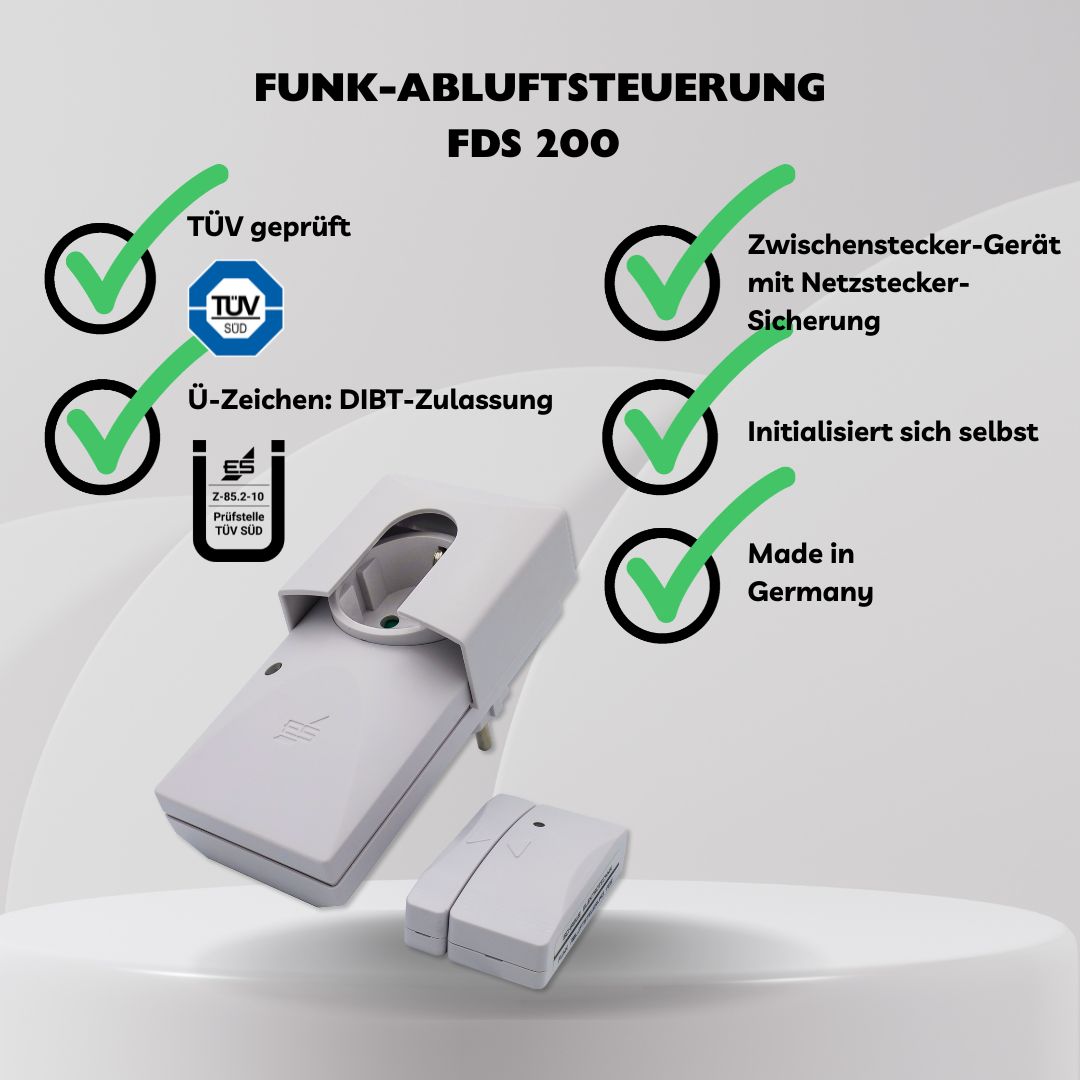

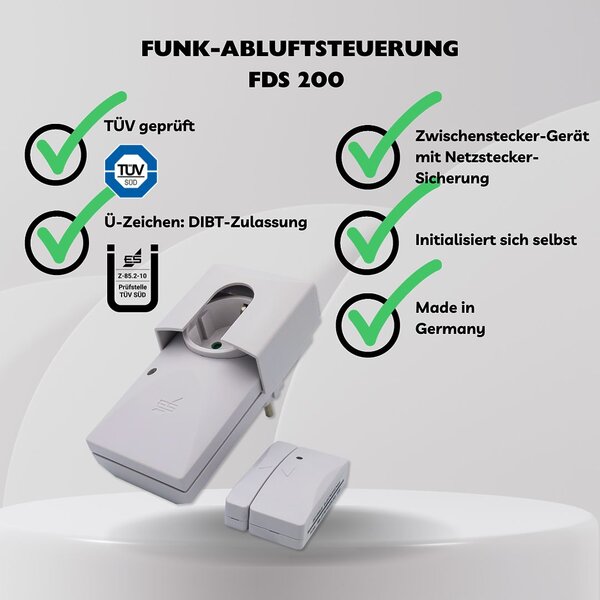

Funk-Abluftsteuerung FDS 200 DIBt

Bewertet mit 5.00 von 5, basierend auf 1 Kundenbewertung
geprüfte Gesamtbewertungen (1 Kundenrezension)

149,95 €

inkl. MwSt. zzgl. Versandkosten

  • sorgt für sicheren Betrieb von Abluftanlagen und Dunstabzugssteuerungen
  • schützt vor Unterdruck, durch den u.a. gefährliches Kohlenmonoxid in die Raumluft gezogen werden könnte
  • TÜV geprüft mit DIBt-Zulassung Z-85.2-10
  • einfache, sekundenschnelle Empfänger-Installation durch Zwischenstecker-System, mit Netzstecker-Sicherung
  • erweiterbar mit Zusatzsender FDS 098  für zweites Fenster
  • für Muldenlüfter ist nur der FDS 100 oder KDS 110 geeignet!
» weitere technische Informationen anzeigen
Gesamtsumme 149,95 €
✅ Rabatte für Fachbetriebe & Wiederverkäufer
📞 Persönliche Fachberatung (kein Call-Center!)
⭐ Reparaturservice über gesetzliche Garantie hinaus
Produkt vergleichen
Artikelnummer: 300462

Lieferzeit: 2-3 Werktage

Passendes Zubehör

Produkt vergleichen

Funk-Abluftsteuerung FDS 200 DIBt

Art.-Nr.: 300462
149,95 €
Bewertet mit 5.00 von 5
Hot
Produkt vergleichen

Funk-Magnetschalter FDS 098

Art.-Nr.: 300098
79,90 €
Bewertet mit 4.70 von 5
Produkt vergleichen

Funk-Empfänger FDS 199

Art.-Nr.: 300601
82,00 €
Bewertet mit 4.70 von 5
Produkt vergleichen

Funk-Empfänger FDS 299

Art.-Nr.: 300602
87,00 €
Bewertet mit 4.50 von 5
149,95 €
79,90 €
82,00 €
87,00 €
149,95 €
Für 1 Artikel
  • Beschreibung
  • Technische Informationen
  • Download
  • FAQ - Häufige Fragen
  • Bewertungen (1)
Beschreibung

Lieferumfang

  • Funk-Empfänger
  • Funk-Magnetschalter (Sender und Magnet)
  • Batterie CR2032
  • 4 Distanzplatten für Magnet/Sender (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich



Das FDS 200 Set mit DIBt-Zulassung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information per Funk an den Einbau-Empfänger überträgt. Der Sender am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Der Zwischenstecker-Empfänger wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube platziert. Sobald das Fenster geöffnet ist, gibt er automatisch die Stromzufuhr für den Lüfter frei. Eine Netzstecker-Sicherung verhindert unbeabsichtigtes Umstecken – ideal für den nachträglichen Einbau in Küchen mit Kamin oder anderen offenen Feuerstellen.

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Funk-Magnetschalter FDS 098 (Artikel: 300098) ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann. Über die Seriennummer des Funk-Empfängers kann Elektrotechnik-Schabus einen weiteren Funkschalter für das Set programmieren.
Die Seriennummer finden Sie auf dem Typenschild des Funk-Empfängers und des Senders unter dem Barcodefeld

Zweiter Empfänger:
Ein bestehendes FDS 200 SET kann jederzeit um einen zusätzlichen Empfänger ergänzt werden – etwa als Einbauvariante (FDS 199) oder Zwischensteckvariante (FDS 299). Beide Empfänger reagieren gleichzeitig auf das Funksignal des Senders und geben jeweils das verbundene Abluftsystem frei. Dazu benötigt Elektrotechnik-Schabus die Seriennummer um die Geräte zueinander zu codieren.







Unser Gerät führt zyklisch einen automatischen RESET durch, danach muss für erneute Inbetriebnahme das Fenster einmal geöffnet werden (und ggf. vorher geschlossen werden).
Bei einer „normalen Nutzung“ von 1-2 Std. / Tag und optimaler Funkverbindung (kein Edelstahl oder sonstige abschirmende Materialien, idealerweise mit Sichtkontakt) ist bei einer frischen Markenbatterie mit einer Batterielebensdauer von bis zu 2 Jahren zu rechnen.



Wichtige Hinweise für den Anschluss und Betrieb

* Hindernisse, vor allem Metalle, verringern die Reichweite im Vergleich zum freien Raum teilweise erheblich. Die tatsächliche Reichweite hängt immer von der jeweiligen Installation ab. Bei häufigeren Aussetzern im Betrieb, trotz frischer Batterie, ist oft eine schlechte Funkstrecke schuld. Die Entfernung zwischen Sender und Empfänger spielt dabei kaum eine Rolle. Halten Sie den Empfänger mind. 20 cm von der nächsten Metallfläche entfernt. Auch dicke Glasplatten, Ceranfelder, Küchenschränke mit Töpfen und Pfannen, sowie Wände und Decken schirmen die Funkwellen bestens ab und stören den zuverlässigen Betrieb. Richten Sie den Empfänger für eine gute Verbindung bei der Installation so aus, dass seine LED in Richtung des Senders „sieht“.

Anleitung Batteriewechsel

Fensterkontaktsender baugleich

WEEE-NR.: DE91394868

Technische Informationen
Betriebsspannung

230 V AC / 50-60 Hz

Leistungsaufnahme

1,5 W

Schaltleistung

1150 VA (700 W) / 5 A (Wechsler)

Funkfrequenz

868 MHz SRD

Reichweite

bis zu 20 Meter im Freifeld

Funktionsbereich

0 °C / +60 °C

Schutzart

IP 40

Batterie

CR2023/ 3 V

DIBt-Zertifikat

DIBt Z-85.2-10

TÜV-geprüft

TÜV-geprüft

Abmessungen (HxBxT)

Empfänger 121x57x46 mm, Sender 59x25x18 mm, Magnetschalter 59x11x18 mm, Distanzplatte 59x11x5 mm

Download

Download

Betriebsanleitung

  • 300462-AN-FDS200-230515-SCHABUS.pdf



CE-Erklärung | EU-Konformitätserklärung

  • 300462-300602-300098-CE-FDS200-Funkabluftssteuerung-Zusatzgeräte



DiBt-Bescheinigung

  • 300462-DIBt FDS 200



Anleitung Batteriewechsel

Batteriewechsel Fensterkontakt ab 2023
FAQ - Häufige Fragen

FAQ - Häufige Fragen

🔧 Technik & Funktion

1. Wie funktioniert das FDS 200 SET genau?
Das FDS 200 Set sorgt dafür, dass Ihre Abluftanlage (z. B. Dunstabzugshaube) nur dann mit Strom versorgt wird, wenn ein Fenster geöffnet ist. Ein batteriebetriebener Funksender erkennt die Fensterstellung und überträgt das Signal an den Zwischensteck-Empfänger, der den Strom für das Abluftgerät freigibt.

Das FDS 200 Set schaltet die Stromzufuhr vollständig ab, d.h. Beleuchtung oder weitere Funktionen Ihrer Abluftanlage werden mit abgeschaltet.

2. Was passiert, wenn das Fenster geschlossen wird, während die Haube läuft?
Der Empfänger unterbricht dann automatisch die Stromzufuhr – die Abluftanlage schaltet sich ab. Das schützt vor gefährlichem Unterdruck und verhindert den Rückstrom giftiger Gase.

3. Kann das System auch mit mehreren Fenstern genutzt werden?
Ja. Für eine ODER-Verknüpfung (mindestens eines von zwei Fenstern geöffnet) kann ein zusätzlicher Sender eingebunden werden, der von Elektrotechnik-Schabus passend codiert werden muss.

4. Wie groß ist die Funkreichweite zwischen Sender und Empfänger?
Im Freifeld beträgt die Reichweite bis zu 20 m. In Innenräumen kann sie durch Wände, Decken oder andere Störquellen reduziert sein.

5. Wie lange hält die Batterie im Sender?
Die mitgelieferte Knopfzelle (CR2032) Markenbatterie, hält bei normalem Betrieb bis zu 2 Jahre, abhängig von der Häufigkeit der Nutzung. D.h. wenn das Fenster gekippt ist, sendet der Sender ständig Signale und die Batterie entlädt sich, auch wenn die Abluftanlage nicht genutzt wird. (z.B. Lüften im Sommer)

6. Wird eine Funkstörung oder leere Batterie angezeigt?
Ja. Eine schwache Batterie signalisiert der Sender mit einer blinkenden roten LED. Der Empfänger schaltet bei fehlendem Funksignal automatisch ab, sodass die Abluftanlage nicht mehr funktioniert – zur Sicherheit.

7. Ist der Funkbetrieb störungssicher und genehmigungsfrei?
Ja. Das System arbeitet auf einer gesetzlich zugelassenen Frequenz im ISM-Band und ist für den privaten und gewerblichen Einsatz genehmigungsfrei.

🛠️ Installation & Kompatibilität

8. Passt das FDS 200 zu jeder Dunstabzugshaube?
Ja – es eignet sich für alle Geräte, die per Netzstecker betrieben werden. Die Dunstabzugshaube wird einfach über den Zwischenstecker (Empfänger) in die Steckdose angeschlossen.

9. Kann ich den Zwischenstecker auch hinter der Küchenzeile verstecken?
Ja, solange keine massiven Metallgehäuse oder Abschirmungen die Funkverbindung behindern. Achten Sie auf gute Funkverbindung zum Sender.

10. Wie wird der Sender am Fenster befestigt?
Sender und Magnet werden mit den beiliegenden Schrauben direkt am Fensterrahmen und -flügel montiert. Die beiliegenden Distanzplatten helfen beim Höhenausgleich. Der Abstand zwischen Sender und Magnet sollte max. 5 mm betragen (optimal: 1–2 mm).

11. Kann ich das System selbst installieren oder brauche ich einen Elektriker?
Der Sender lässt sich einfach selbst montieren. Der Empfänger wird ohne Elektroinstallation in die Steckdose gesteckt – kein Elektriker nötig.

12. Ist das FDS 200 mit Ablufttrocknern oder Kaminöfen kompatibel?
Das FDS 200 ist für Dunstabzugshauben konzipiert. Für den Einsatz mit Kaminen oder Öfen sind spezielle Systeme wie die Komfortpakete von Elektrotechnik-Schabus notwendig.

13. Was ist der Unterschied zwischen Einbau- und Zwischensteck-Empfänger?
Der Einbau-Empfänger (FDS 199) wird fest in die Stromleitung der Dunstabzugshaube integriert.
Der Zwischensteck-Empfänger (FDS 299) wird einfach zwischen Steckdose und Haube gesteckt – ganz ohne Verkabelung.

🔋 Wie wechsle ich die Batterie im Fensterkontakt-Sender?

🔧 Modell ab April 2023 (runde Gehäuseform):

  1. Deckel öffnen:
    Verwenden Sie den beiliegenden Schlitzschraubendreher. Setzen Sie ihn an der kurzen Seite des Senders in die kleine Nut und hebeln Sie den Deckel vorsichtig an.
    Der Sender kann dabei am Fenster montiert bleiben.
  2. Batterie entnehmen:
    Führen Sie den Schraubendreher von oben zwischen Batterie und Halteklammer. Drücken Sie leicht nach außen – die Knopfzelle springt heraus.
  3. Neue Batterie einsetzen:
    Verwenden Sie eine CR2032 (3 V). Schieben Sie sie unter die messingfarbenen Haken, dann nach unten drücken.
    Wichtig: Die Schriftseite (+) der Batterie muss nach oben zeigen.
  4. Deckel wieder aufsetzen:
    Achten Sie auf die Ausrichtung – Deckel und Gehäuseboden passen nur in einer Richtung. Drücken Sie den Deckel fest, bis er einrastet.

🔧 Modell bis April 2023 (eckige Gehäuseform):

  1. Deckel entfernen:
    Drücken Sie den Deckel rechts und links auf Höhe der LED leicht zusammen und ziehen Sie ihn nach oben ab.
  2. Alte Batterie entfernen:
    Legen Sie den Sender so, dass sich die Antenne (schwarzes Kabel) rechts unten befindet. Führen Sie den Schraubendreher senkrecht in den Hohlraum zwischen Batterie und Halter und hebeln Sie vorsichtig nach oben.
  3. Neue Batterie einsetzen:
    Einfach von oben in den Halter drücken. ➤ Auch hier: CR2032, Polung beachten!

❗ Tipp: Empfänger klackert – Ablufthaube reagiert nicht?

Wenn der Sender eine neue Batterie hat (grüne LED leuchtet), aber die Haube trotzdem nicht reagiert und der Empfänger nur „klackert“:

👉 Sicherung der Dunstabzugshaube kurz aus- und wieder einschalten.
Das wirkt oft wie ein Reset – ähnlich wie bei einem Computer.


❗ Nach dem Batteriewechsel funktioniert die Ablufthaube nicht mehr – was tun?

  • Polung prüfen:
    Ist die Knopfzelle richtig herum (Schrift nach oben) eingelegt?
  • Neu synchronisieren:
    Fenster schließen → warten → öffnen → warten → schließen → erneut öffnen.
    So erkennen sich Sender und Empfänger wieder – und das System funktioniert wie gewohnt.



➕ Erweiterungen & Varianten

14. Kann ich einen zweiten Empfänger ansteuern?
Ja – ein Sender kann mehrere Empfänger gleichzeitig bedienen. So lassen sich z. B. mehrere Geräte parallel steuern.

15. Wie kann ich zwei Fenster überwachen? (ODER -Verknüpfung)
Für eine ODER-Verknüpfung genügt ein zusätzlicher Sender (FDS 098 Artikel 300089). Dabei muss mindestens eins der beiden Fenster für den Betrieb der Abluftanlage geöffnet sein. Der zusätzliche Sender muss direkt bei der Bestellung von Elektrotechnik-Schabus auf die gleiche Funkfrequenz codiert werden, daher benötigen wir bei der Bestellung die Seriennummer des FDS 200 SETs.

16. Wie funktioniert die Erweiterung mit FDS 098 (Artikel 300089)?
Der zusätzliche Sender wird wie der erste am Fenster montiert und direkt von Elektrotechnik-Schabus auf die gleiche Codierung eingestellt, was anhand der Seriennummer des Hauptset’s möglich ist. Beide Sender arbeiten parallel.

🧾 Rechtliches & Sicherheit

17. Warum ist eine Abluftsteuerung bei Dunstabzugshauben gesetzlich vorgeschrieben?
Wenn Abluftanlagen in Räumen mit Feuerstätten betrieben werden, kann Unterdruck entstehen – dadurch könnten giftige Abgase (z. B. Kohlenmonoxid) zurückströmen. Die Abluftsteuerung verhindert das und ist in diesen Fällen verpflichtend. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)

18. Erfüllt das FDS 200 SET die Vorschriften für Abluftanlagen mit Feuerstätten?
Ja. Das FDS 200 ist TÜV-geprüft und besitzt eine DIBt-Zulassung. Das Zertifikat finden Sie im Download-Bereich auf unserer Website.

🛒 Kauf & Service

19. Welche Komponenten sind im FDS 200 SET enthalten?
Ein batteriebetriebener Fenstersender (Fensterkontaktschalter, Magnetschalter) , ein Zwischestecker-Empfänger sowie Montagematerial und Anleitung.

20. Gibt es Ersatzteile (z. B. Sender, Batterie, Empfänger)?
Ja. Sender (FDS 098 Artikel 300089), Empfänger (FDS 199 Artikel 300601) (FDS 299 Artikel 300602), Batterien (CR2032) (Artikel 200764) und weiteres Zubehör sind einzeln erhältlich. Für Ersatzsender wird die Seriennummer Ihres Hauptsets benötigt.

21. Wie lange ist die Garantie?
Sie erhalten 2 Jahre Garantie auf das Produkt gemäß den gesetzlichen Bestimmungen.

22. Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Seite. Die Kontaktdaten finden Sie auf unserer Website.



Wichtige Hinweise für den Anschluss und Betrieb

* Hindernisse, vor allem Metalle, verringern die Reichweite im Vergleich zum freien Raum teilweise erheblich. Die tatsächliche Reichweite hängt immer von der jeweiligen Installation ab. Bei häufigeren Aussetzern im Betrieb, trotz frischer Batterie, ist oft eine schlechte Funkstrecke schuld. Die Entfernung zwischen Sender und Empfänger spielt dabei kaum eine Rolle. Halten Sie den Empfänger mind. 20 cm von der nächsten Metallfläche entfernt. Auch dicke Glasplatten, Ceranfelder, Küchenschränke mit Töpfen und Pfannen, sowie Wände und Decken schirmen die Funkwellen bestens ab und stören den zuverlässigen Betrieb. Richten Sie den Empfänger für eine gute Verbindung bei der Installation so aus, dass seine LED in Richtung des Senders „sieht“.

Anleitung Batteriewechsel

Fensterkontaktsender baugleich





Bewertungen (1)

1 Bewertung für Funk-Abluftsteuerung FDS 200 DIBt

5,0
Basierend auf 1 Bewertung
5 Sterne
100
100%
4 Sterne
0%
3 Sterne
0%
2 Sterne
0%
1 Stern
0%
1-1 von 1 Rezension
  1. Verified owner Wolfgang Niethen
    25. Januar 2024
    Bewertet mit 5 von 5

    Korrektur meinerseits ohne Probleme ausgeführt und die Lieferung war am nächsten Tag da – Prima

    (0) (0)

Leider entsprechen keine Bewertungen deiner aktuellen Auswahl

Eine Rezension verfassen
Du musst angemeldet sein, um eine Rezension abgeben zu können. Anmelden
