Abgastemperaturwächter ATW 519 50°C

Rauchgasthermostat zur Überwachung der Abgastemperatur im Rauchrohr!

Einsatzmöglichkeiten

  • bivalenter Betrieb mit Gas- oder Ölheizung um diese zu verriegeln wenn der Feststoffkessel in Betrieb ist
  • Überwachungsaufgaben um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brennt
  • weitere Kontroll- und Steueraufgaben wie z.B. die Steuerung der Speicherladepumpe
  • Kontrolllampe für den Brennstoffkesselausbrand

129,00

inkl. MwSt.

zzgl. Versandkosten

Gesamtsumme: 129,00

Lieferzeit: 2-3 Werktage

Artikel Nr. 201759 Kategorien ,

Beschreibung

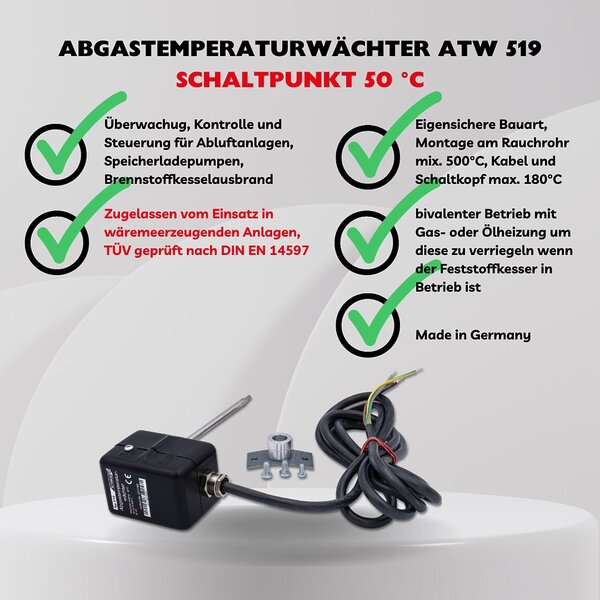

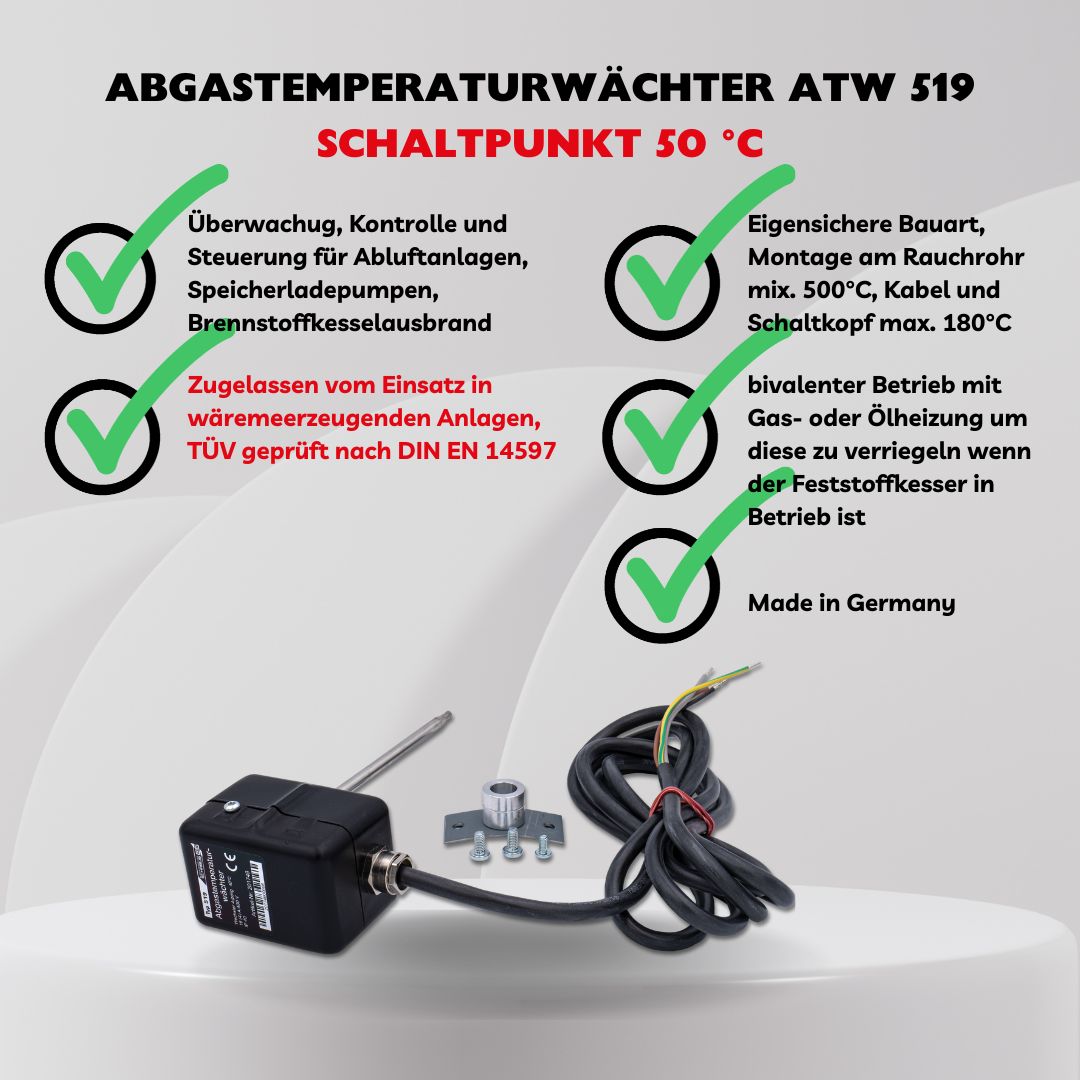

Leistungsmerkmale

  • kleinste Bauform, hochtemperaturbeständig durch spezielle Metall und Keramikwerkstoffe
  • Zugelassen zum Einsatz in wärmeerzeugenden Anlagen, TÜV geprüft nach DIN, daher keine DIBt-Zulassung nötig

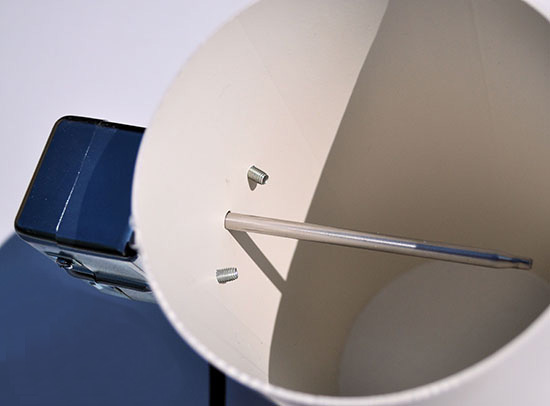

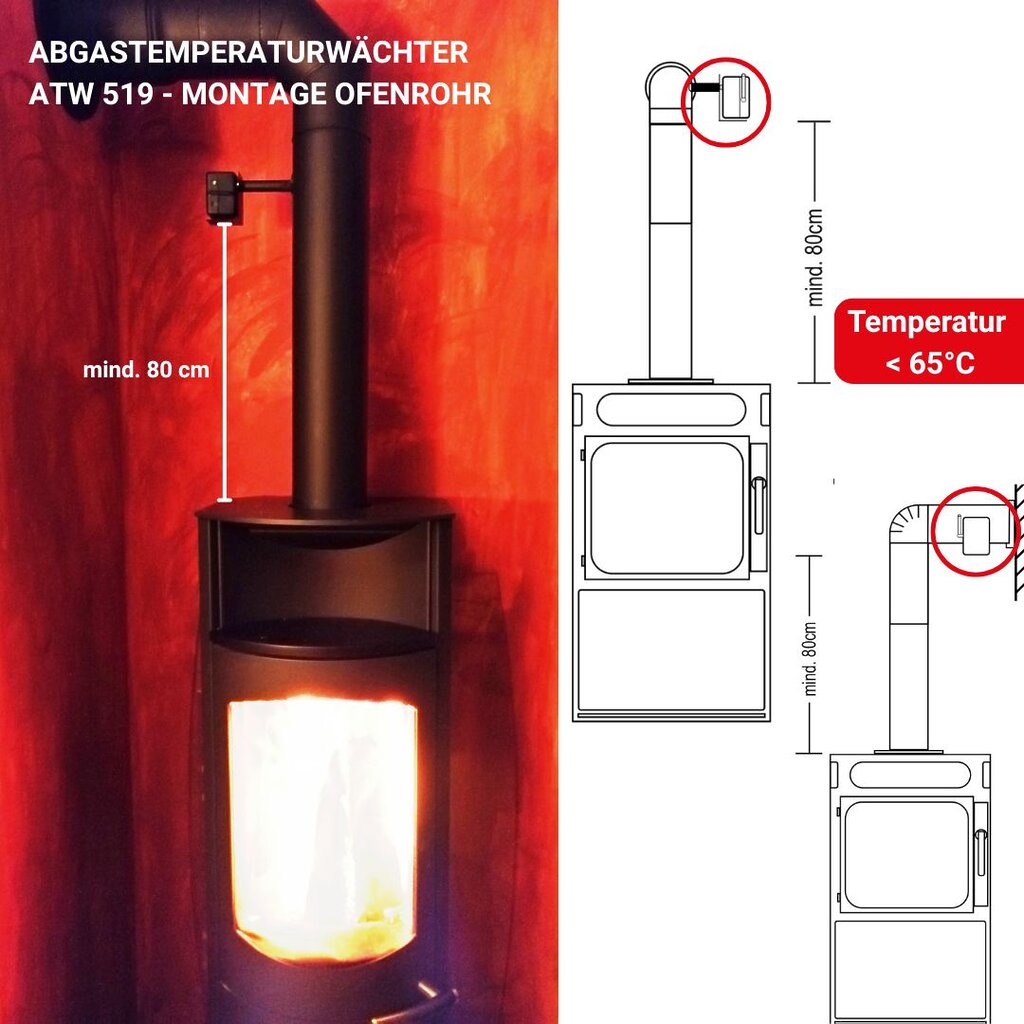

  • Eigensichere Bauart, wartungsfrei mit einfacher Montage am Rauchrohr
  • Schaltpunkt 50° C
  • Wechselkontakt mit Schaltleistung ~400V bis 16A, Schaltdifferenz ca. 15 K
  • Zugelassene Mediumtemperatur 500° C, am Schaltgehäuse 180° C

Der Rauchgasthermostat wird zur Überwachung der Abgastemperatur im Rauchrohr von wärmeerzeugenden Anlagen verwendet. Der Fühler des ATW besteht aus einem Metallrohr und einem darin angeordneten Metallstab mit unterschiedlichem Ausdehnungskoeffizienten, die bei Temperaturänderung eine Längendifferenz ergeben. Diese wirkt auf einen Präzisionsmikroschalter der oberhalb einer festeingestellten Grenztemperatur den Stromkreis unterbricht. Nach der Absenkung der Temperatur am Fühler um ca. 15 K unter den Schaltpunkt schaltet der Mikroschalter zurück und der Stromkreis wird wieder geschlossen.

Anschlussbeispiele:

Anschlussbeispiel FDS 100
Anschlussbeispiel FDS 100 und FGS 170 mit Abgastemperaturwächter
Anschlussbeispiel KDS 110 mit Abgastemperaturwächter
Anschlussbeispiel KDS 116 mit Abgastemperaturwächter

Beziehen Sie Ihren Schornsteinfeger vor der Bestellung in Ihre Planungen mit ein, damit hinterher einer Abnahme nichts im Wege steht. Es bestehen deutliche regionale Unterschiede, auf die Elektrotechnik Schabus keinen Einfluss hat.



Technische Daten

Schaltpunkt: 50° C
Schaltgenauigkeit: ± 7 K
Schaltdifferenz: ca.15 K
Grenzwertbereich: Grenzwert zwischen 0° C und 400° C
werkseitig eingestellt und verplombt
Betriebsmedium: Luft oder Rauchgas
Zul. Umgebungstemperatur: max. 180° C am Schaltgehäuse
Mediumtemperatur: 0…500° C
Zeitkonstante: < 45 Sekunden
Anschlusskabel: 2 m (4-adrig), Silikon, max. 180°C
Schutzart gem. DIN EN 60529: IP 40
Schaltleistung: 16 (4) A 400V∼ bei cosϕ = 1 (0,6)

Lieferumfang

  • Abgastemperaturwächter

Downloads

Gebrauchsanleitung

Abgastemperaturwächter Cetrotec Typ 519 - Art.Nr.: 201749

Fragen zur DIBt-Zulassung

Fragen zur DIBt-Zulassung

Versandhinweise

Abmessungen (L x B x H): 280 mm x 170 mm x 70 mm
Gewicht: 0,47 kg

Anschlussbeispiel
