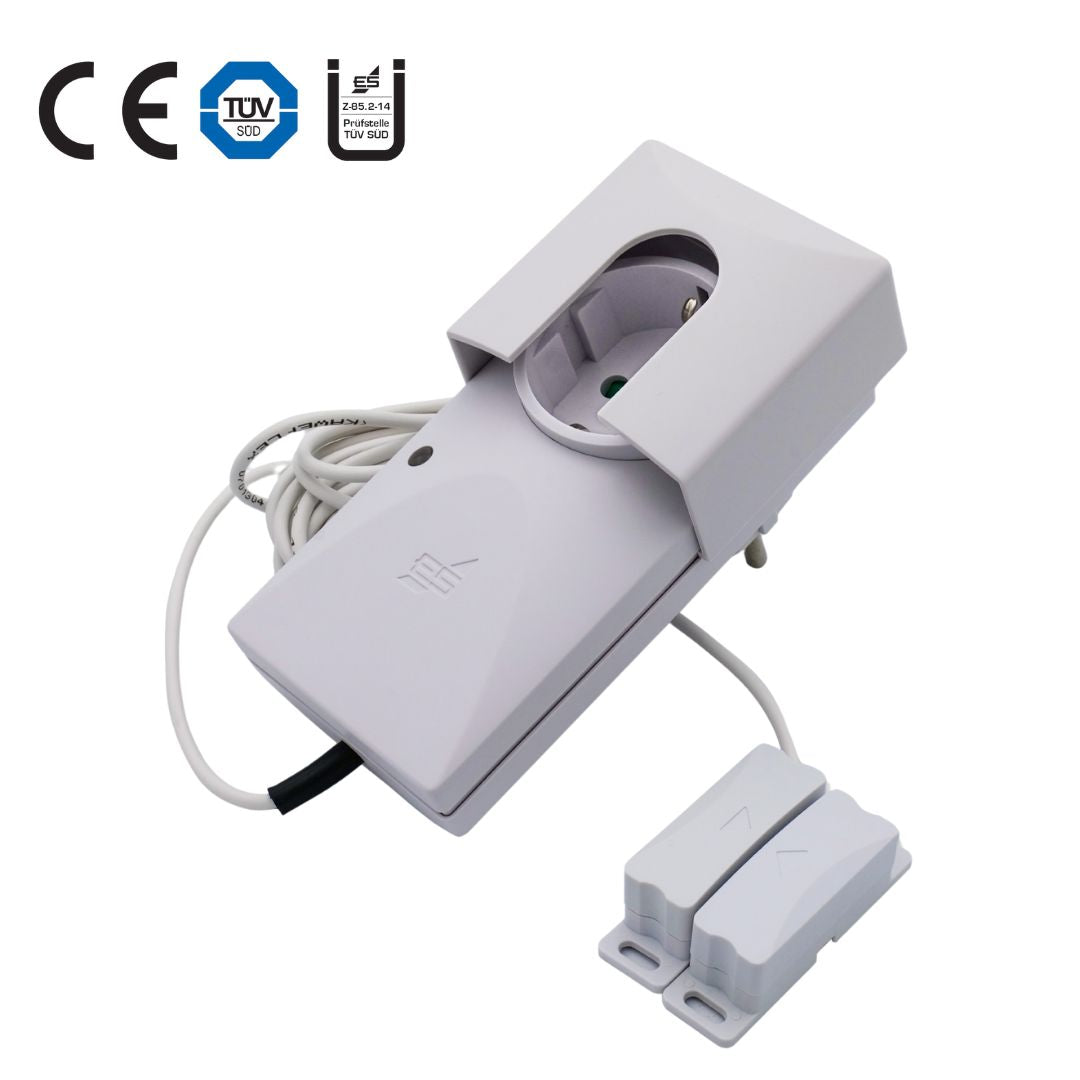

Kabel-Abluftsteuerung KDS 210 DIBt

Kabel-Abluftsteuerung KDS 210 DIBt

100,76 €
100,76 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten
  • sorgt für sicheren Betrieb von Abluftanlagen, Dunstabzugssteuerungen und Badlüftersteuerungen
  • schützt vor Unterdruck, durch den u.a. gefährliches Kohlenmonoxid in die Raumluft gezogen werden könnte

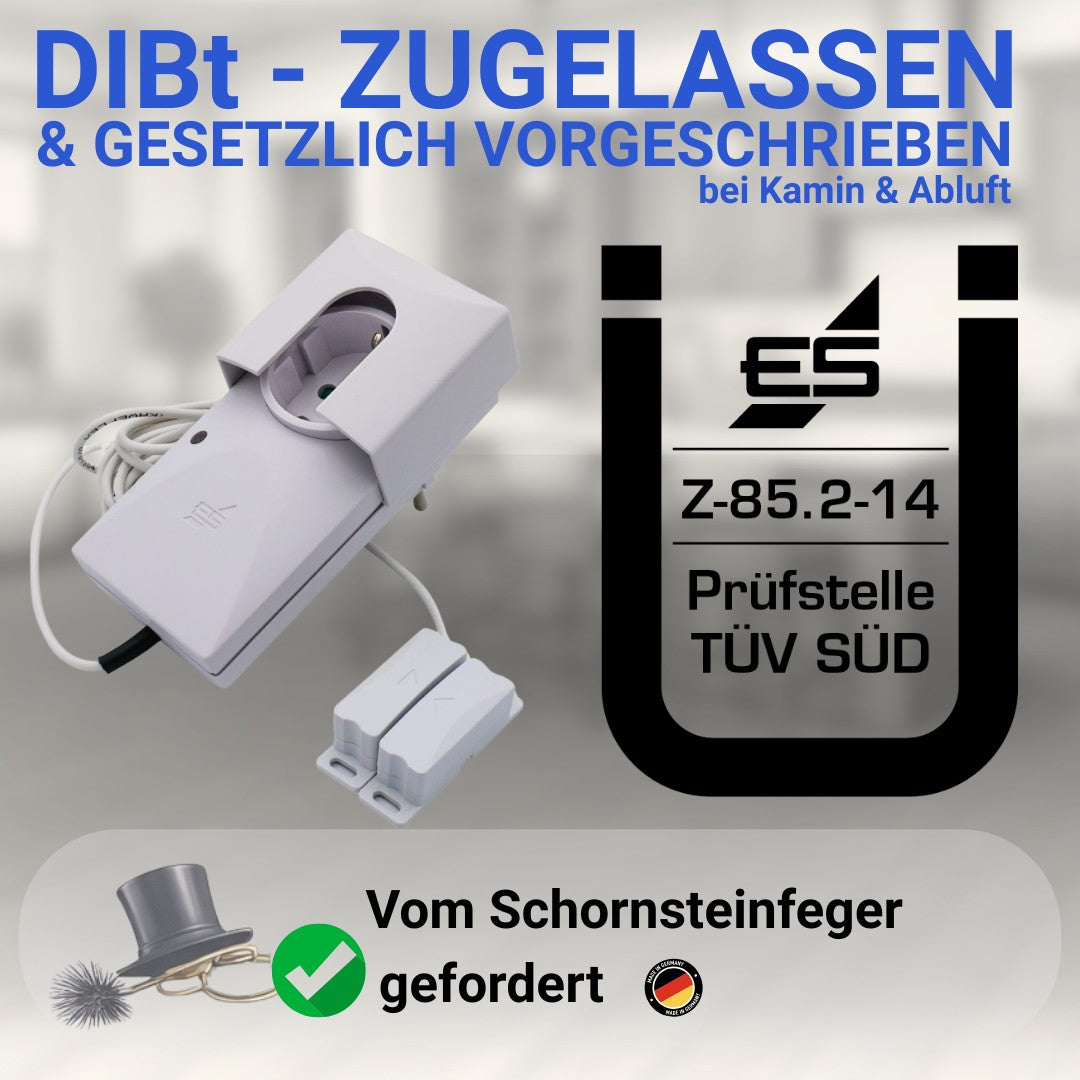

  • TÜV-geprüft mit DIBt-Zulassung Z-85.2-14 (Ü-Zeichen)
  • Beleuchtung der Abzugshaube funktioniert auch bei geschlossenem Fenster

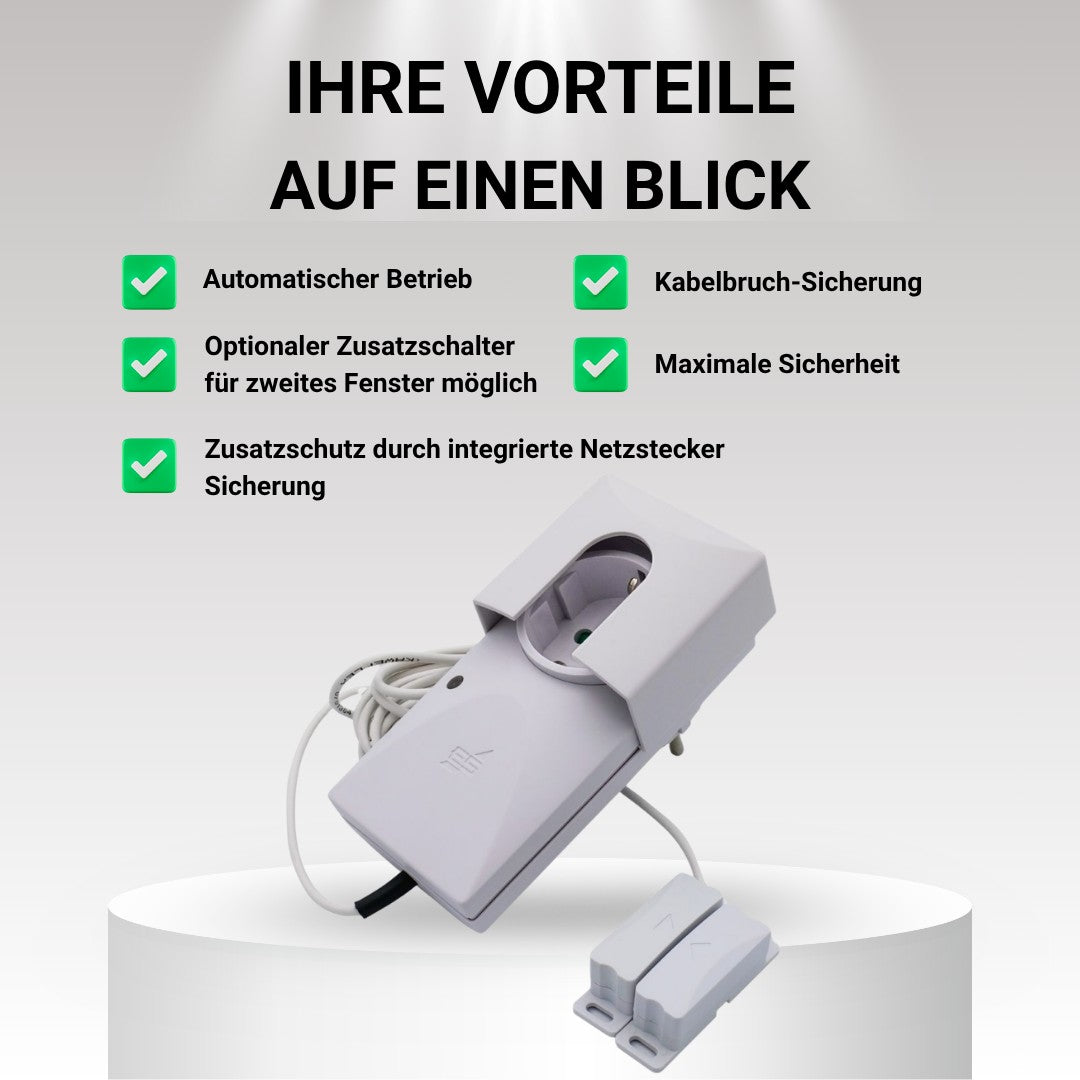

  • einfache Installation - Zwischensteckergehäuse, Kabelbruchsicherung, Netzsteckersicherung
  • erweiterbar mit Zusatzschalter KMS 098K22  für zweites Fenster
  • für Muldenlüfter ist nur der KDS 110 geeignet
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 300672

Lieferzeit: 2-3 Werktage

Vollständige Details anzeigen
Kabel-Abluftsteuerung KDS 210 DIBt

Kabel-Abluftsteuerung KDS 210 DIBt

100,76 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

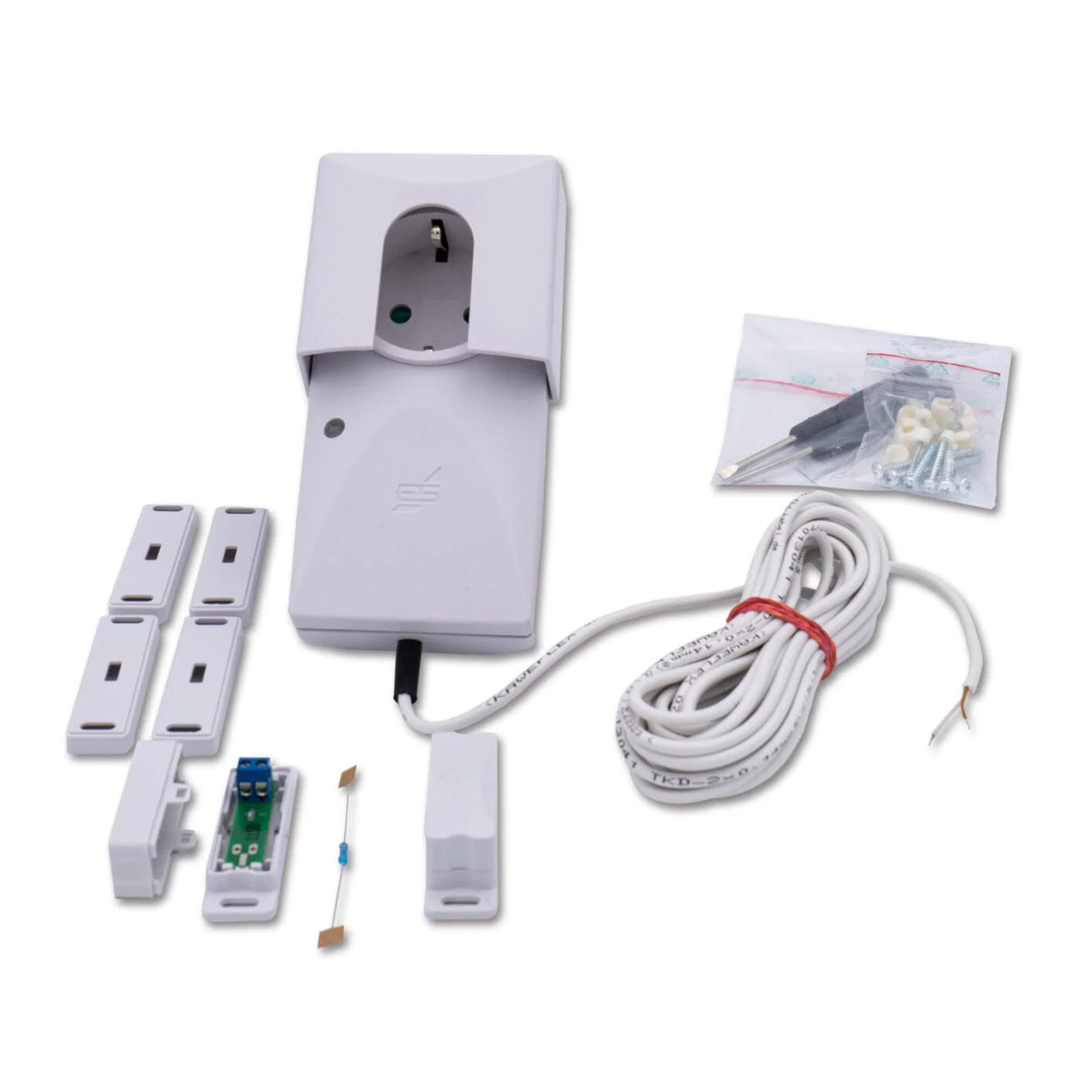

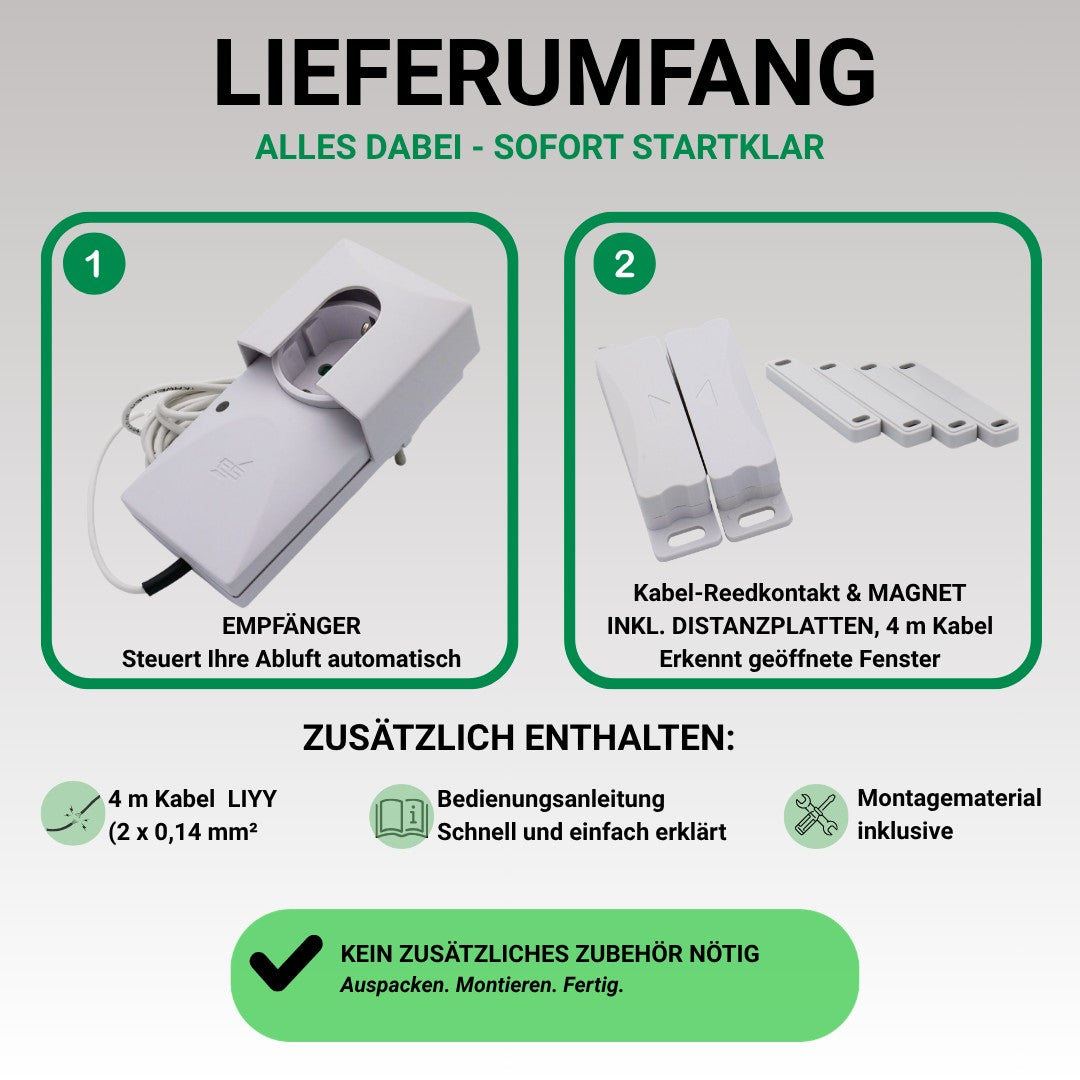

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 4 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

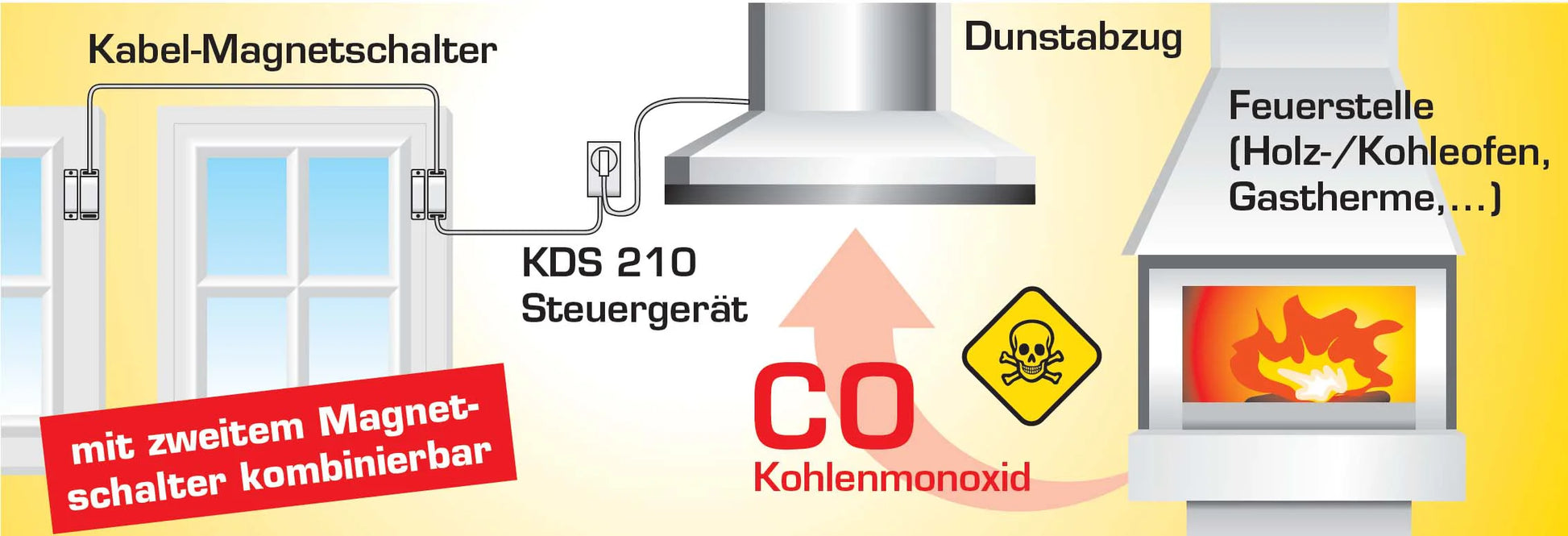

Die KDS 210 Kabel-Abluftsteuerung mit DIBt-Zulassung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Der Zwischenstecker-Empfänger wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube platziert. Sobald das Fenster geöffnet ist, gibt er automatisch die Stromzufuhr für den Lüfter frei. Eine Netzstecker-Sicherung verhindert unbeabsichtigtes Umstecken.

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

integrierter Fensterkontaktschalter vom Fensterbauer

Beim KDS 210 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert. Wird der KDS 210 nicht mit dem original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel den mitgelieferten 10 KOhm Widerstand parallel zum Schließerkontakt anschließen.

WEEE-NR.: DE91394868

Betriebsspannung 230 V AC / 50-60 Hz
Schaltleistung 1150 VA (700 W) / 5 A (Wechsler)
Funktionsbereich -15° C / +40° C
Schutzart IP 40
TÜV geprüft TÜV-geprüft
DIBt-Zertifikat DIBt Z-85.2-14
Abmessungen(BxBxT) Steuergerät 121x57x46 mm, Magnet 55x15x18 mm, Distanzplatte 55x15x5 mm Übertragung Kabel Schutzart IP 40
Leistungsaufnahme 18 V
Leitung 4m | 2×0,14mm2 | weiß
Übertragung Kabel

Gebrauchsanleitung

CE Erklärung

🔧 Technik & Funktion

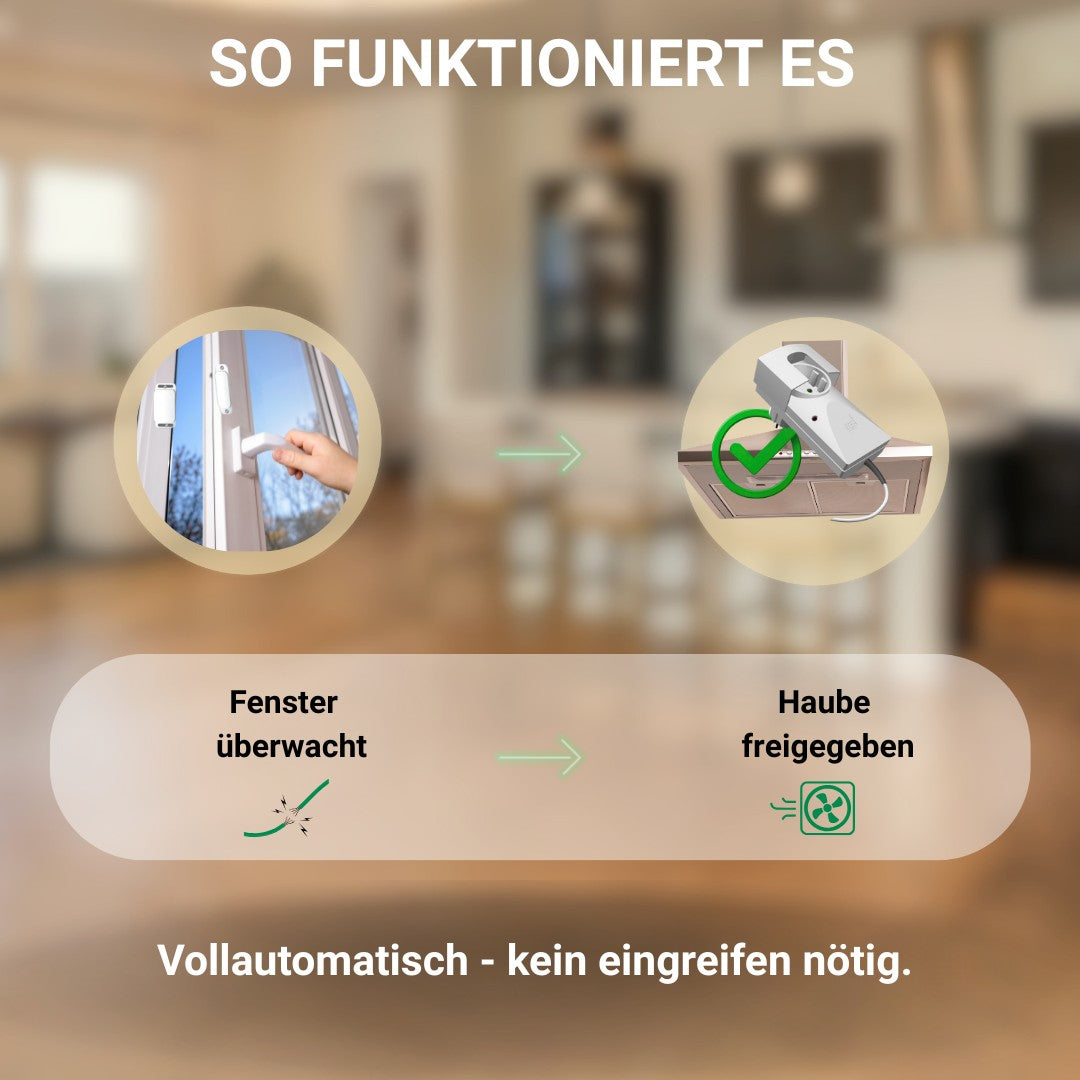

Wie funktioniert die KDS 210 Abluftsteuerung genau?
Die KDS 210 Kabelabluftsteuerung sorgt dafür, dass Ihre Abluftanlage (z. B. Dunstabzugshaube) nur dann eingeschaltet werden kann, wenn ein Fenster geöffnet ist. Ein kabelgebundener Magnetfensterschalter erkennt die Fensterstellung und überträgt das Signal an den Empfänger, der das Abluftsystem freigibt.

Was passiert, wenn das Fenster geschlossen wird, während die Haube läuft?
In diesem Fall unterbricht der Empfänger die Stromzufuhr zur Abluftanlage. Die Haube schaltet sich ab bzw. kann nicht weiter betrieben werden – das dient dem Schutz vor Unterdruck und gefährlichem Abgasrückstau.

Kann das System auch mit mehreren Fenstern genutzt werden?
Ja. Für eine ODER-Verknüpfung (mindestens eines von zwei Fenstern geöffnet) kann ein zusätzlicher Magnetfensterschalter Kabel-Magnetschalter KMS 098K22 (Artikel 300743) verbaut werden.

🛠️ Installation & Kompatibilität

Passt die KDS 210 Abluftsteuerung zu jeder Dunstabzugshaube?
Ja – es eignet sich für alle Geräte, die per Netzstecker betrieben werden. Die Dunstabzugshaube wird einfach über den Zwischenstecker (Empfänger) in die Steckdose angeschlossen. Das Kabel wird an dem Magnet-Fensterschalter angeschlossen.

Wie wird der Sender am Fenster befestigt?
Der Sender und der Magnet werden mit den beiliegenden Schrauben direkt am Fensterrahmen und Fensterflügel montiert, mit den beiliegenden Distanzplatten stellen Sie den Höhenausgleich zwischen Fensterrahmen und Fensterflügel her. Dabei achten Sie bitte darauf, das der Abstand zwischen Sender und dem Magneten maximal 5 mm beträgt, ideal sind 1-2 mm.

Kann ich das System selbst installieren oder brauche ich einen Elektriker?
Der Sender lässt sich einfach selbst montieren. Der Empfänger wird ohne Elektroinstallation in die Steckdose gesteckt – kein Elektriker nötig.

Was ist der Unterschied zwischen Einbau- und Zwischensteck-Empfänger?
Der Einbau-Empfänger (KDS 110 | KDS 116) wird fest in die Stromleitung der Dunstabzugshaube integriert.
Der Zwischensteck-Empfänger (KDS 210) wird einfach zwischen Steckdose und Haube gesteckt – ganz ohne Verkabelung.

➕ Erweiterungen & Varianten

Kann ich einen zweiten Empfänger ansteuern?

nein

Wie kann ich zwei Fenster überwachen? (ODER-Verknüpfung)

Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

Wie funktioniert die Erweiterung mit Kabel-Magnetschalter KMS 098K22 (Artikel 300743)?
Der zusätzliche Magnetfensterschalter wird wie der erste am Fenster montiert. Beide Schalter arbeiten parallel.

Kann die Steuerleitung | das Kabel verlängert werden?

Sie können die bereits am KDS 210 vormontierte Leitung mit einer beliebigen 2-adrigen Leitung verlängern, bis rund 25 Meter ( LIYY Steuerleitung, Meterware, Artikel 300780). Bei der Bestellung in unserem Shop können Sie auch direkt die gewünschte Leitungslänge angeben, dann fertigen wir diesen Sonderbau extra für Sie. Bitte dafür die LIYY-Leitung in der gewünschten Länge zusätzlich dem Warenkorb zufügen. Planen Sie bitte bis zu 3 Tage längerer Lieferzeit ein, Sonderlängen können aus logistischen Gründen nicht über den Großhandel bestellt werden.

Kann ich den fest eingebauten Kontakt vom Fensterbauer in meinem Rahmen für den KDS verwenden?
Das können Sie machen, wenn es sich um einen Schließerkontakt handelt. Ein Schließer ist geschlossen, wenn das Fenster geschlossen ist. Den beiliegenden 10k-Kabelbruchsicherungs- Widerstand schalten Sie an der Verbindungsstelle von der KDS-Leitung zur Kontaktleitung parallel.



🧾 Rechtliches & Sicherheit

Warum ist eine Abluftsteuerung bei Dunstabzugshauben gesetzlich vorgeschrieben?
Wenn Abluftanlagen in Räumen mit Feuerstätten betrieben werden, kann Unterdruck entstehen – dadurch könnten giftige Abgase (z. B. Kohlenmonoxid) zurückströmen. Die Abluftsteuerung verhindert das und ist in diesen Fällen verpflichtend. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)

Erfüllt die KDS 210 Kabelabluftsteuerung die Vorschriften für Abluftanlagen in Verbindung mit Feuerstätten?

Ja, die KDS 210 Kabelabluftsteuerung ist daher auch TÜV-geprüft und DIBt (Deutsches Institut für Bautechnik) zertifiziert. Das Zulassungszertifikat finden Sie auf dieser Website im Download-Bereich.

🛒 Kauf & Service

Welche Komponenten sind in der KDS 210 Kabelabluftsteuerung enthalten?
Ein Kabel-Magnetschalter / Fensterkontakt (Sender), ein Steuergerät (Empfänger), 4 Meter Steuerkabel, sowie Montagematerial und ausführliche Betriebsanleitung.

Gibt es Ersatzteile (z. B. Ersatzsender, Batterien, Relais)?
Ja, den Kabel-Magnetschalter KMS 098K22 (Artikel 300743)

Wie lange ist die Garantie?
Sie erhalten 2 Jahre Garantie auf das Produkt gemäß den gesetzlichen Bestimmungen.

Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Verfügung. Die Kontaktdaten finden Sie auf unserer Website.
