🔧 Technik & Funktion

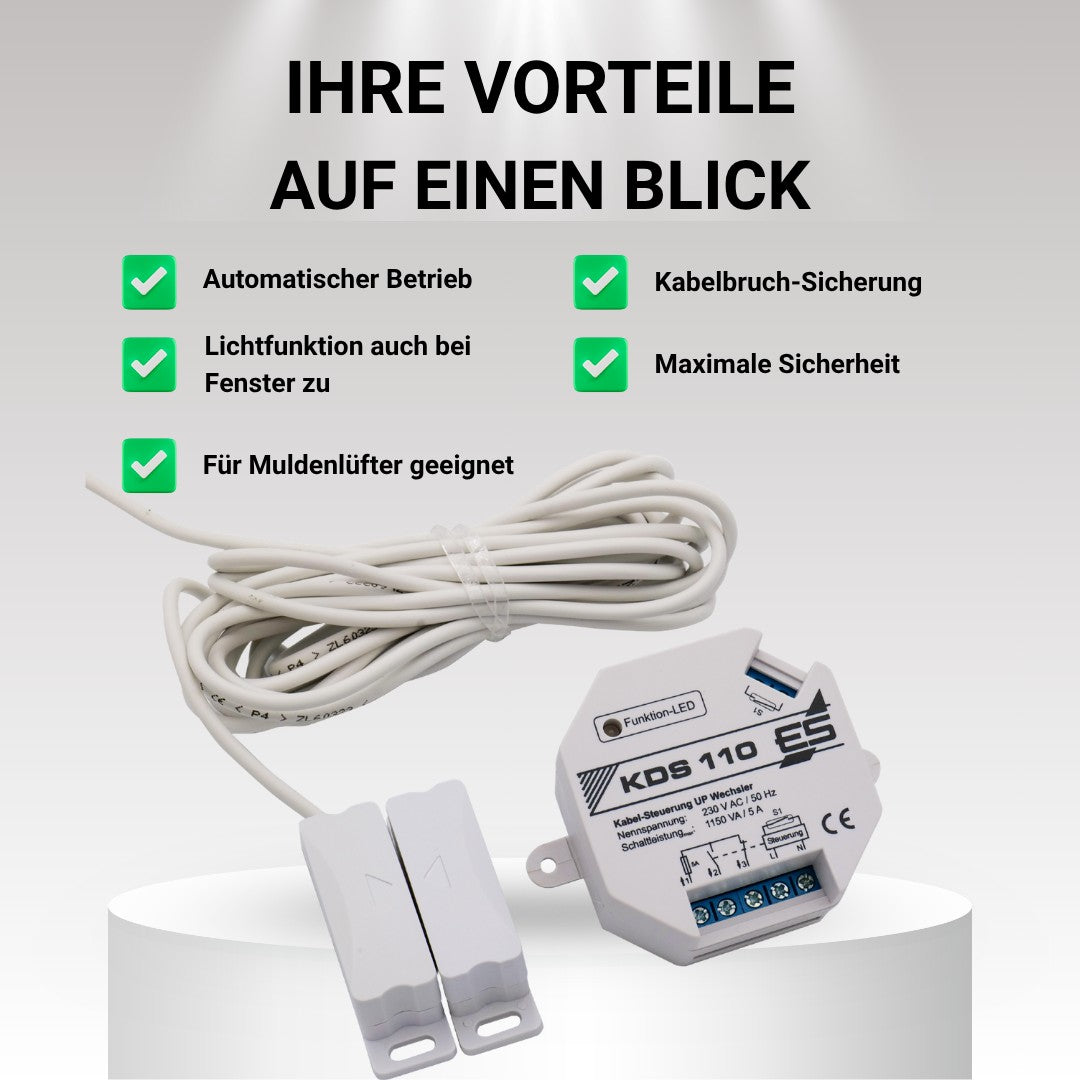

Wie funktioniert die KDS 110 Abluftsteuerung genau?

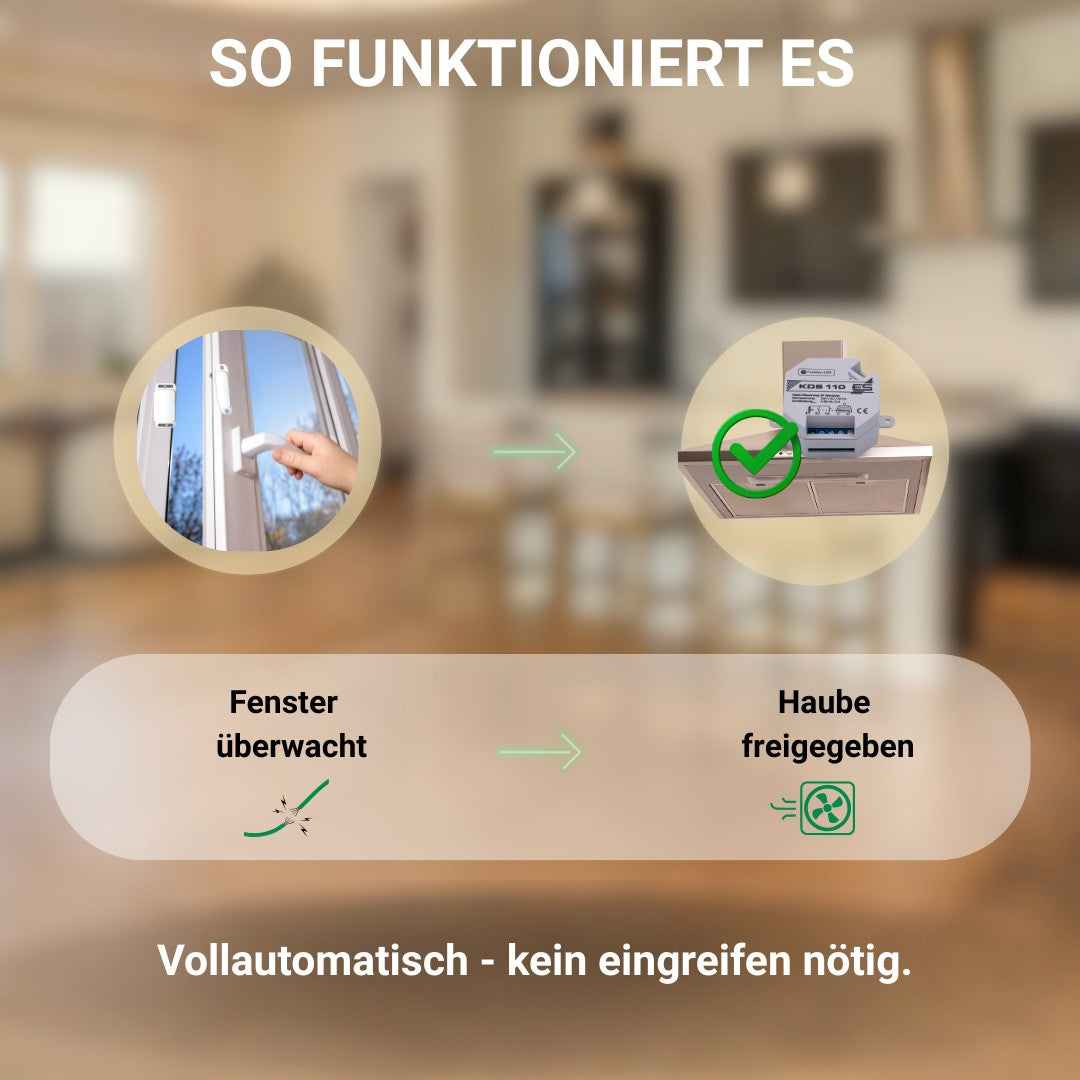

Die KDS 110 Kabelabluftsteuerung sorgt dafür, dass Ihre Abluftanlage (z. B. Dunstabzugshaube) nur dann eingeschaltet werden kann, wenn ein Fenster geöffnet ist. Ein kabelgebundener Magnetfensterschalter erkennt die Fensterstellung und überträgt das Signal an den Empfänger, der das Abluftsystem freigibt.

Was passiert, wenn das Fenster geschlossen wird, während die Haube läuft?
In diesem Fall unterbricht der Empfänger die Stromzufuhr zur
Abluftanlage. Die Haube schaltet sich ab bzw. kann nicht weiter
betrieben werden – das dient dem Schutz vor Unterdruck und gefährlichem Abgasrückstau.

Kann das System auch mit mehreren Fenstern genutzt werden?
Ja. Für eine ODER-Verknüpfung (mindestens eines von zwei Fenstern geöffnet) kann ein zusätzlicher Magnetfensterschalter Kabel-Magnetschalter KMS 098K22 (Artikel 300743) verbaut werden.

🛠️ Installation & Kompatibilität

Passt die KDS 110 Kabelabluftsteuerung zu jeder Dunstabzugshaube?

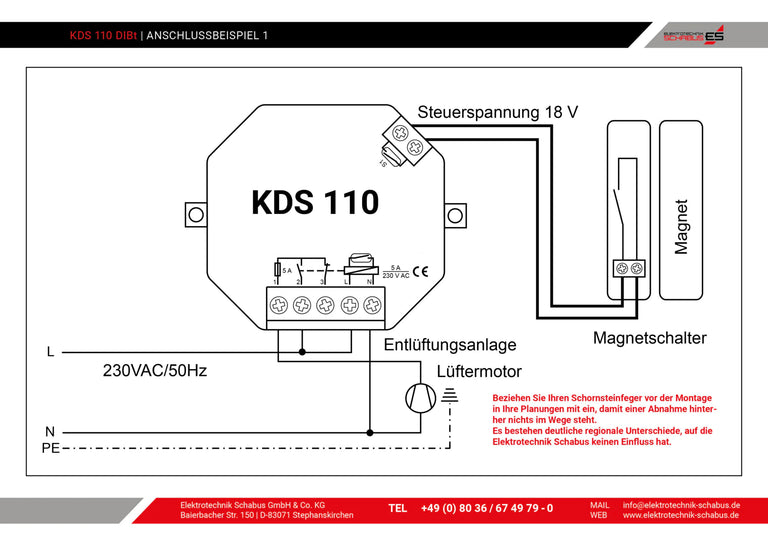

Grundsätzlich ja – es kann in jede 230 V-Zuleitung zur Haube oder
Abluftanlage eingebunden werden. Bei Geräten mit Spezialanschlüssen . fragen sie die ausgebildete Elektrofachkraft, die Ihnen die Abluftsteuerung installiert. Bei einer Schaltleistung von mehr als 5 Ampere muss durch die Elektrofachkraft ein Schütz zwischengeschaltet werden.

Wie wird der Sender am Fenster befestigt?
Der Sender und der Magnet werden mit den beiliegenden Schrauben direkt am Fensterrahmen und Fensterflügel montiert, mit den beiliegenden Distanzplatten stellen Sie den Höhenausgleich zwischen Fensterrahmen und Fensterflügel her. Dabei achten Sie bitte darauf, das der Abstand zwischen Sender und dem Magneten maximal 5 mm beträgt, ideal sind 1-2 mm.

Kann ich das System selbst installieren oder brauche ich einen Elektriker?
Den Sender können Sie selbst anbringen. Für den Einbau des Empfängers in die Stromzufuhr sollten Sie eine ausgebildete Elektrofachkraft beauftragen.

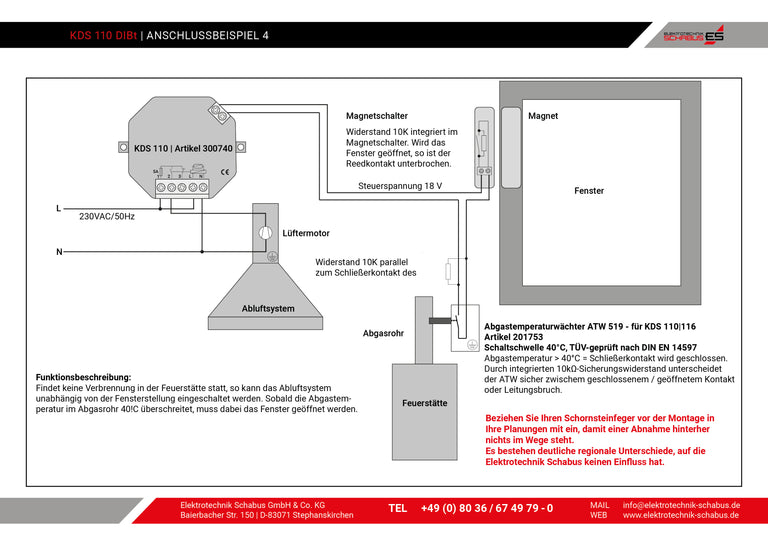

Ist die KDS 110 Kabelabluftsteuerung mit Ablufttrocknern oder Kaminöfen kompatibel?

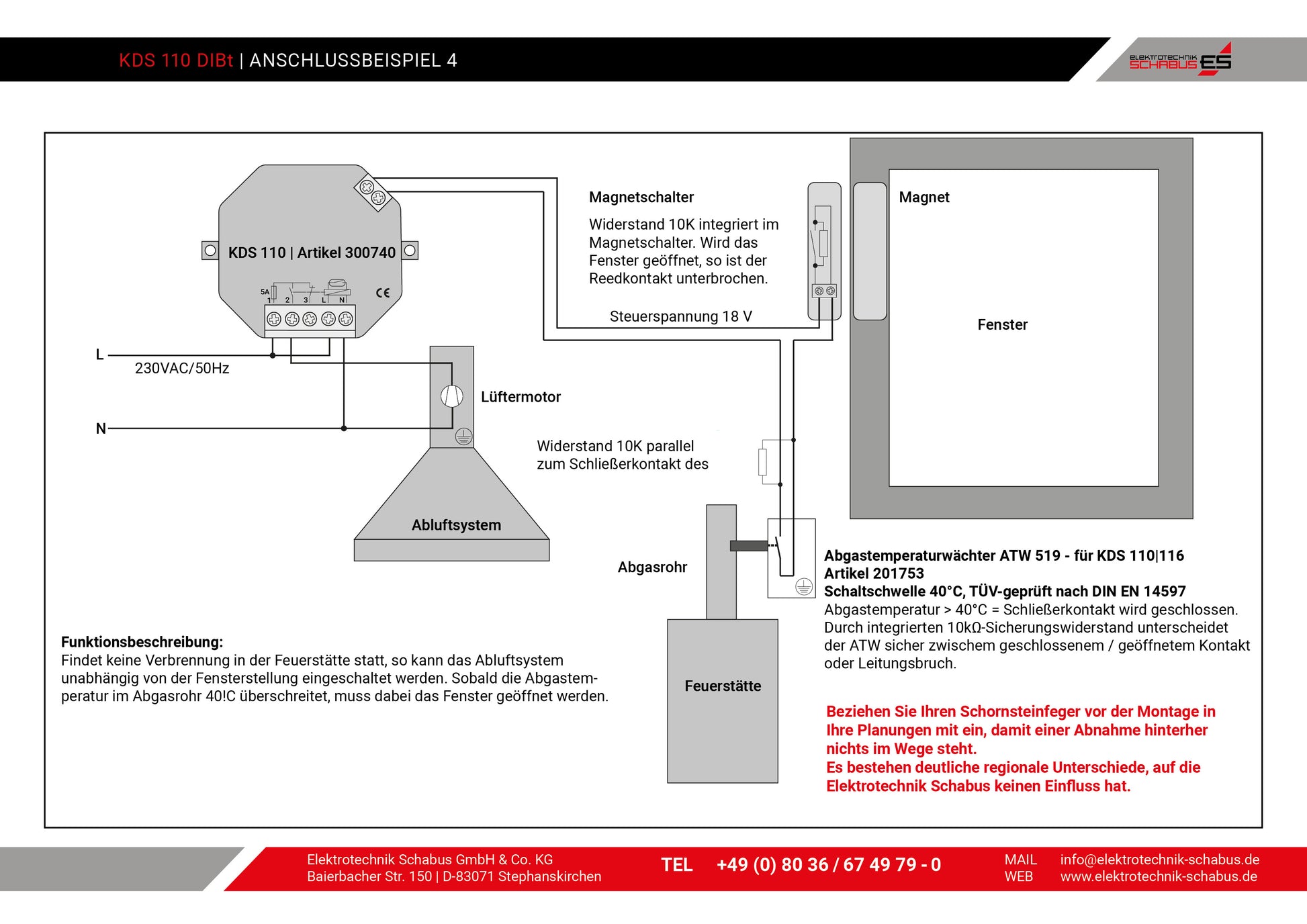

ja, in diesem Fall können sie die KDS 110 | 116 mit dem Abgastemperaturwächter ATW-519 kombinieren: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.Beziehen Sie Ihren Schornsteinfeger vor der Montage in Ihre Planungen mit ein, damit einer Abnahme hinterher nichts im Wege steht. Es bestehen deutliche regionale Unterschiede auf die Elektrotechnik-Schabus keinen Einfluss hat.

Was ist der Unterschied zwischen Einbau- und Zwischensteck-Empfänger?
Der Einbau-Empfänger (KDS 110 | KDS 116) wird fest in die Stromleitung der Dunstabzugshaube integriert.
Der Zwischensteck-Empfänger (KDS 210) wird einfach zwischen Steckdose und Haube gesteckt – ganz ohne Verkabelung.

➕ Erweiterungen & Varianten

Kann ich einen zweiten Empfänger ansteuern?

nein

Wie kann ich zwei Fenster überwachen? (ODER-Verknüpfung)

Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

Wie funktioniert die Erweiterung mit Kabel-Magnetschalter KMS 098K22 (Artikel 300743)?

Der zusätzliche Magnetfensterschalter wird wie der erste am Fenster montiert. Beide Schalter arbeiten parallel.

Kann die Steuerleitung | das Kabel verlängert werden?

ja, bis maximal 25 Meter. Steuerleitung Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm

Kann ich den fest eingebauten Kontakt vom Fensterbauer in meinem Rahmen für den KDS verwenden?

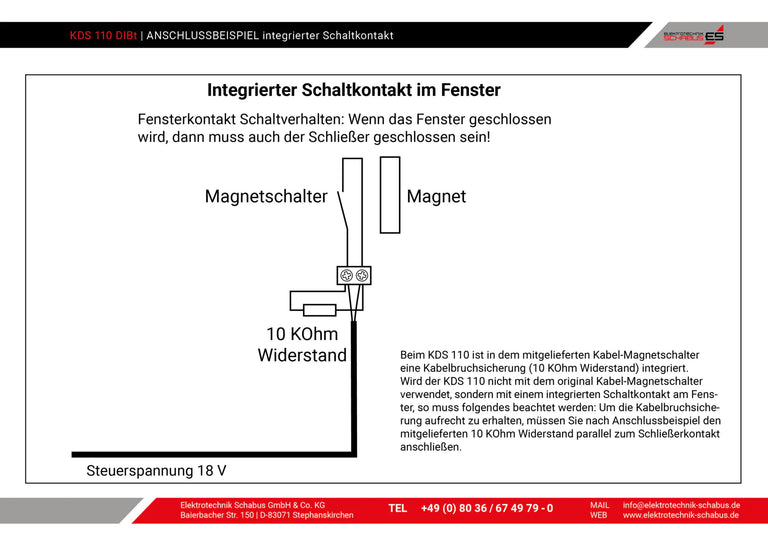

Das können Sie machen, wenn es sich um einen Schließerkontakt handelt. Ein Schließer ist geschlossen, wenn das Fenster geschlossen ist. Den beiliegenden 10k-Kabelbruchsicherungs- Widerstand schalten Sie an der Verbindungsstelle von der KDS-Leitung zur Kontaktleitung parallel. (siehe auch Anschlussbeispiele)

🧾 Rechtliches & Sicherheit

Warum ist eine Abluftsteuerung bei Dunstabzugshauben gesetzlich vorgeschrieben?
Wenn Abluftanlagen in Räumen mit Feuerstätten betrieben werden, kann Unterdruck entstehen – dadurch könnten giftige Abgase (z. B. Kohlenmonoxid) zurückströmen. Die Abluftsteuerung verhindert das und ist in diesen Fällen verpflichtend. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)

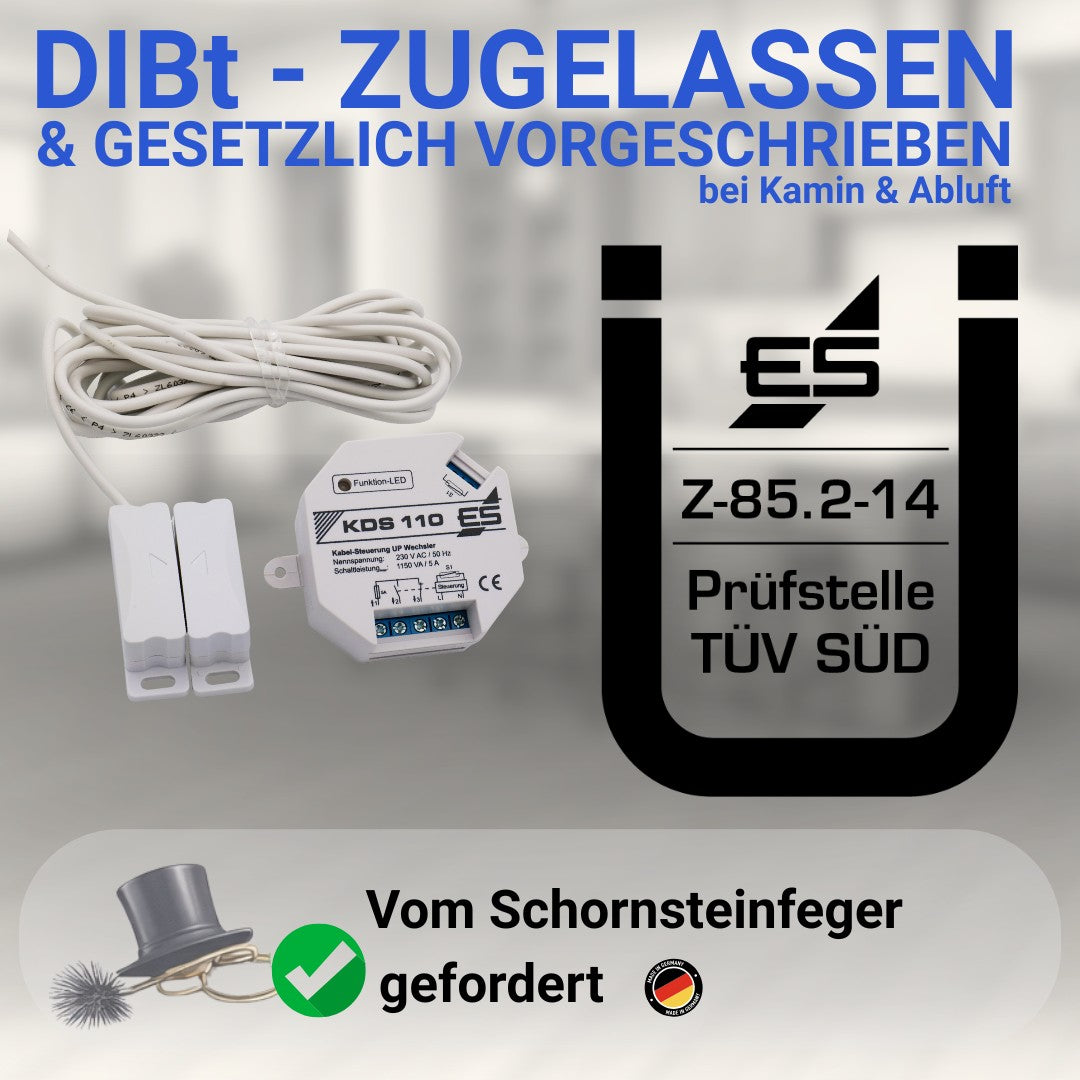

Erfüllt die KDS 110 Kabelabluftsteuerung die Vorschriften für Abluftanlagen in Verbindung mit Feuerstätten?

Ja, die KDS 110 Kabelabluftsteuerung ist daher auch TÜV-geprüft und DIBt (Deutsches Institut für Bautechnik) zertifiziert. Das
Zulassungszertifikat finden Sie auf dieser Website im Download-Bereich.

🛒 Kauf & Service

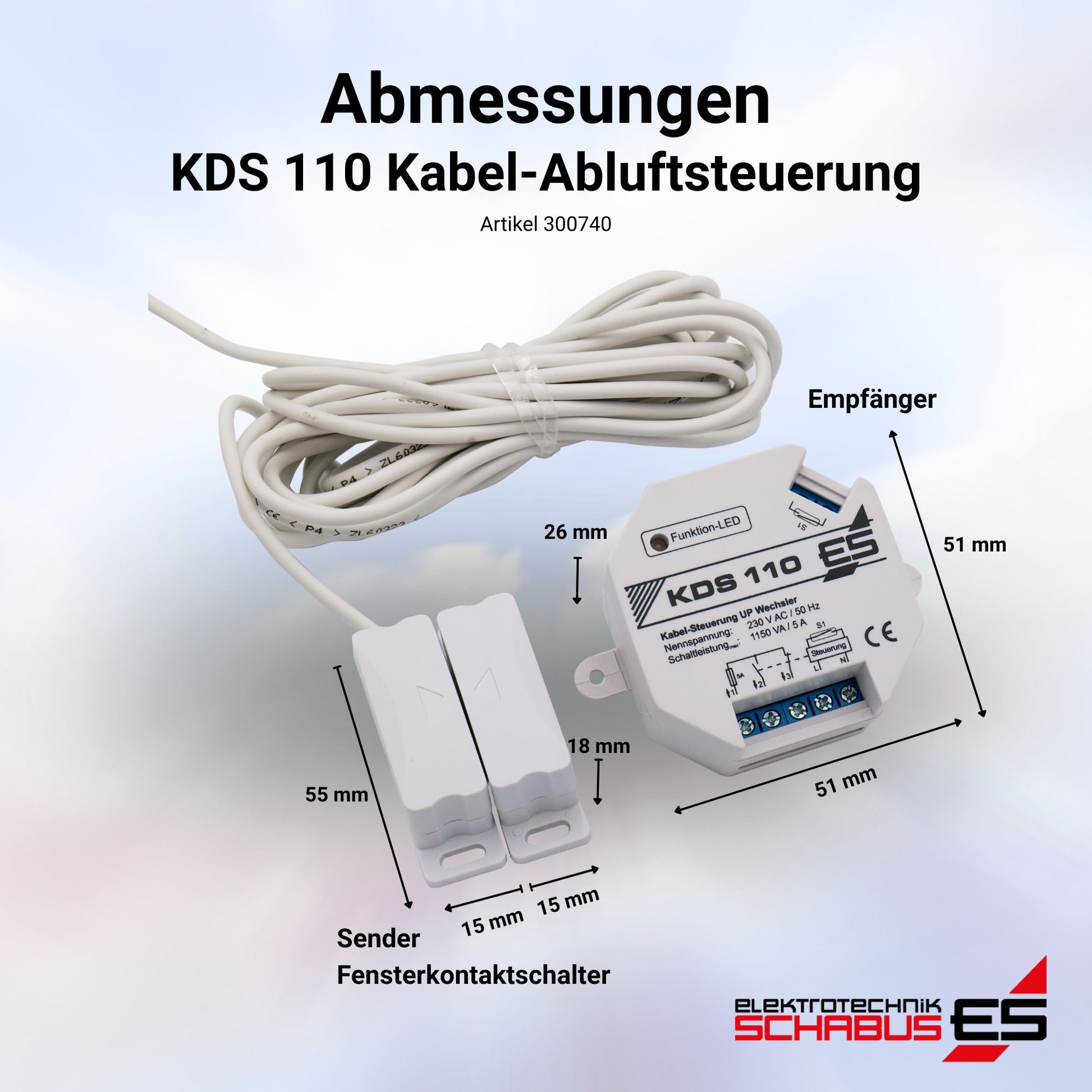

Welche Komponenten sind in der KDS 110 Kabelabluftsteuerung enthalten?

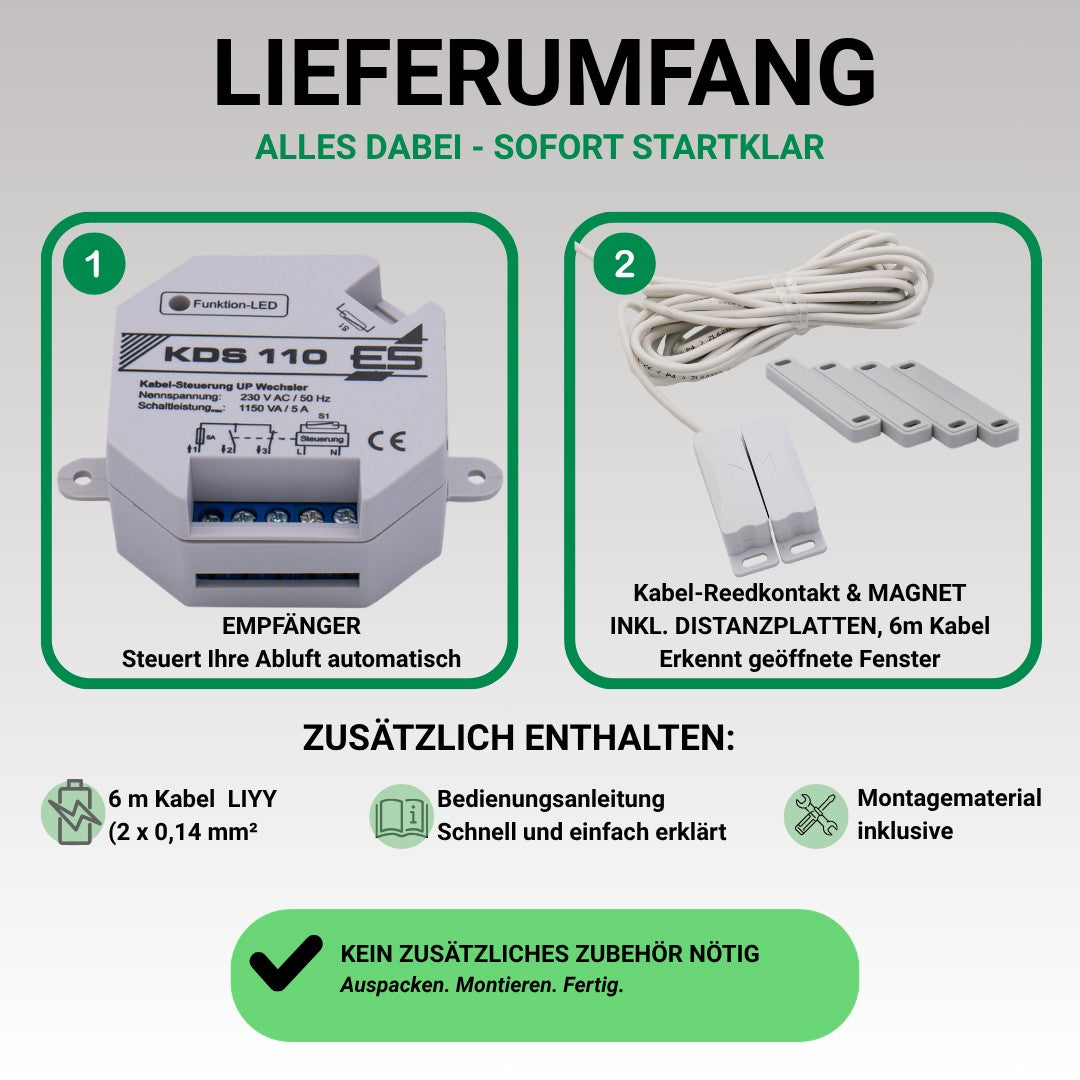

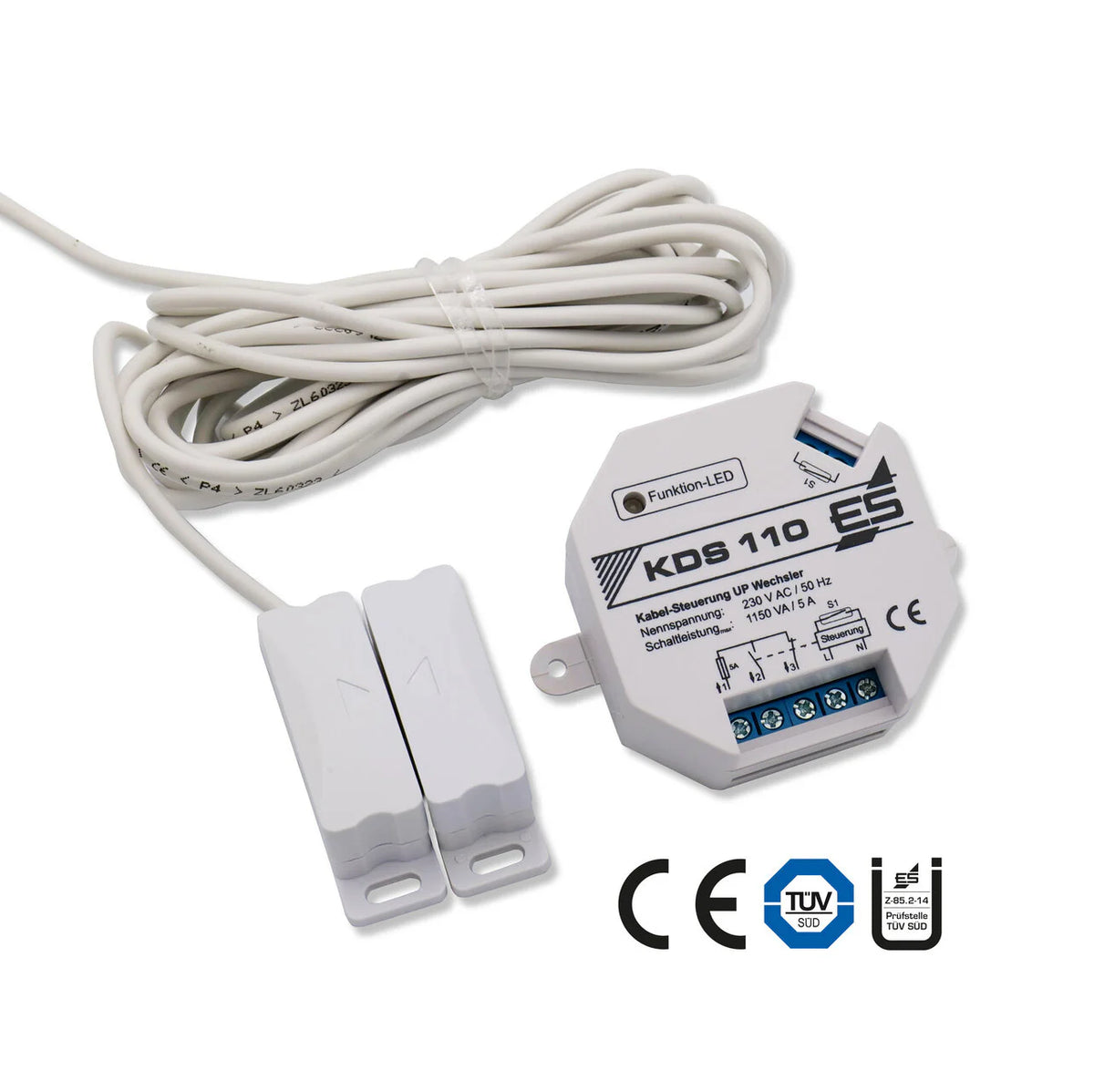

Ein Kabel-Magnetschalter / Fensterkontakt (Sender), ein Steuergerät (Empfänger), 6 Meter Steuerkabel, sowie Montagematerial und ausführliche Betriebsanleitung.

Gibt es Ersatzteile (z. B. Ersatzsender, Batterien, Relais)?
Ja, den Kabel-Magnetschalter KMS 098K22 (Artikel 300743)

Wie lange ist die Garantie?
Sie erhalten 2 Jahre Garantie auf das Produkt gemäß den gesetzlichen Bestimmungen.

Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Verfügung. Die Kontaktdaten finden Sie auf unserer Website.
