Abgastemperaturwächter ATW 519 - KDS 110/116
Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abmessungen des ATW 519 AbgastemperaturwächtersAbgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116Abgastemperaturwächter ATW 519 - KDS 110/116

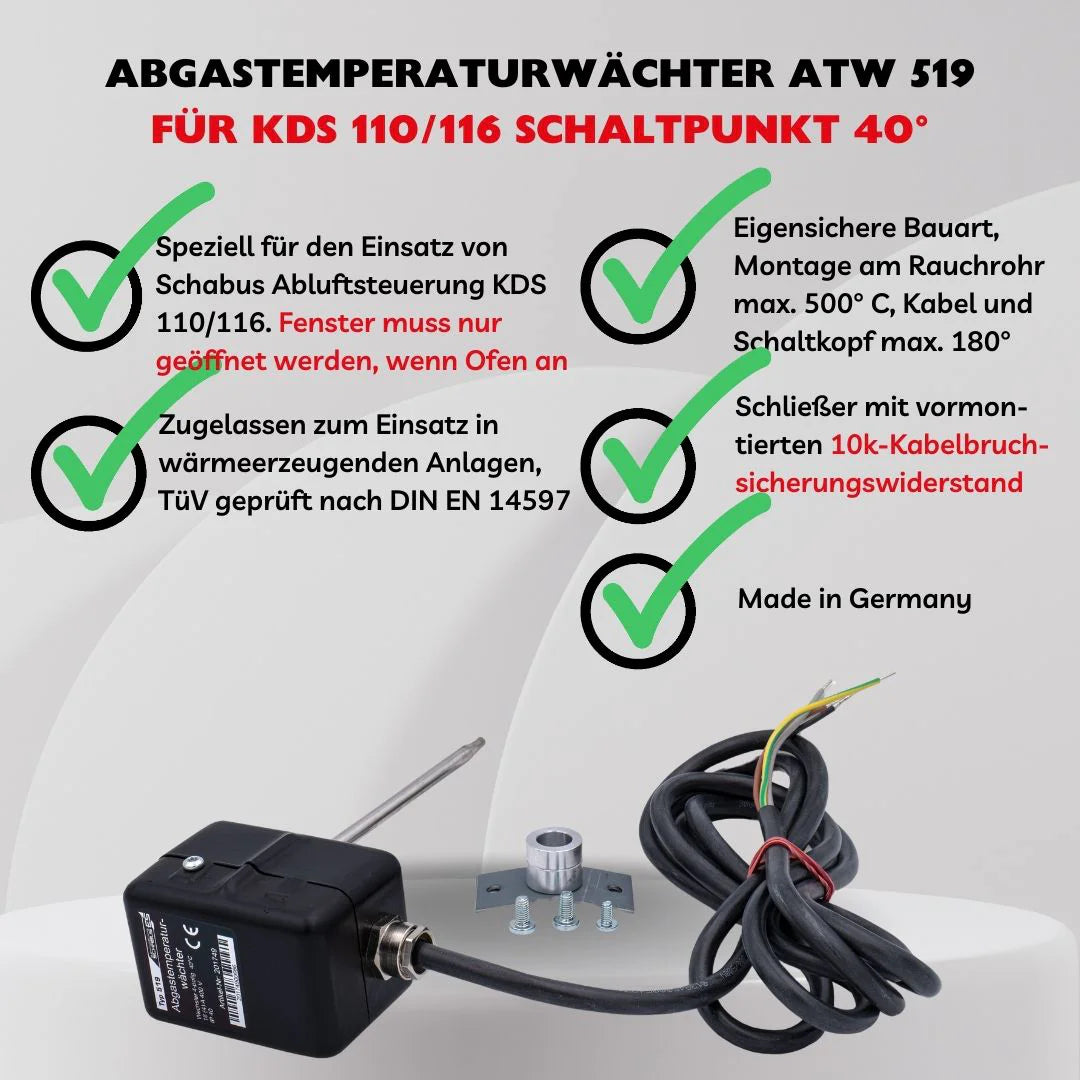

Abgastemperaturwächter ATW 519 - KDS 110/116

Erkennt am Ofenrohr, ob der Kaminofen läuft, und gibt die Abluft nur bei sicherem Zustand frei.

Sicherheit für Ofen & Lüftung im Einklang

✓ Überwachungsaufgaben um die Abluftanlage in Räumen mit offenen oder geschlossenen Feuerstellen abzuschalten, damit das Zurücksaugen von Abgasen in die Räume verhindert wird, wenn die Feuerstelle brennt

✓Weitere Kontroll- und Steueraufgaben wie z.B. die Steuerung der Speicherladepumpe in Verbindung mit KDS-Geräten

✓ Zugelassen zum Einsatz in wärmeerzeugenden Anlagen, TÜV-geprüft nach DIN EN 14597:2012-09

✓Um bei kaltem Ofen eine Abluftanlage frei zu schalten ohne jedes Mal auch ein Fenster öffnen zu müssen

✓Eigensichere Bauart, wartungsfrei mit einfacher Montage am Rauchrohr

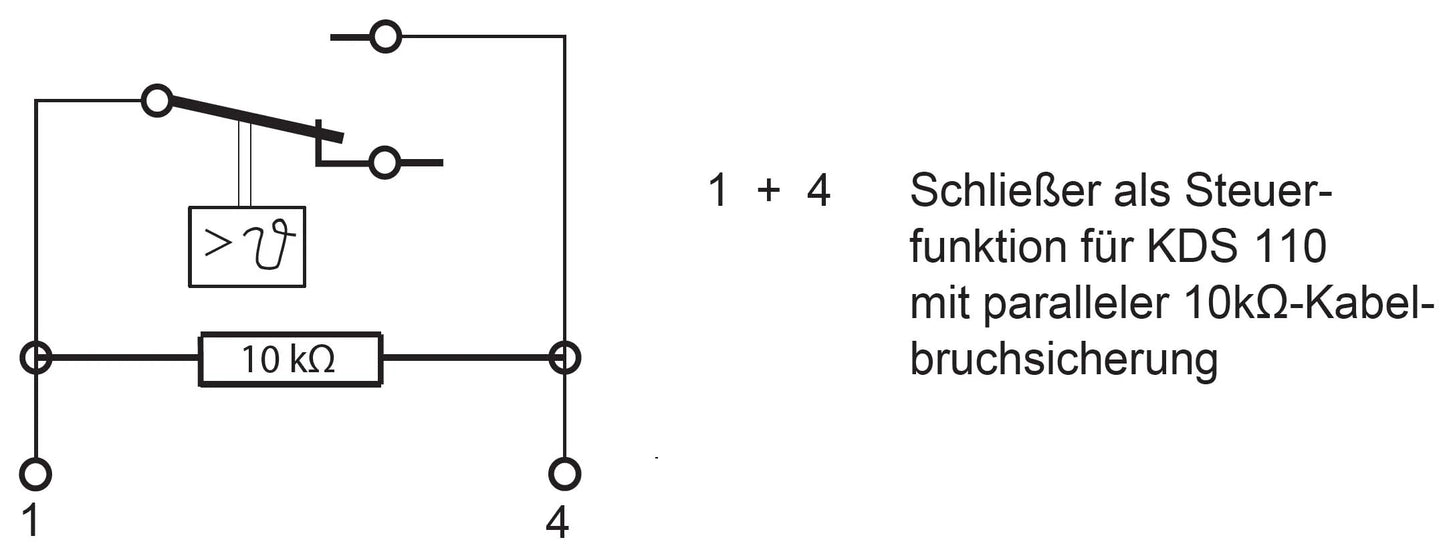

✓ Schließer mit vormontiertem 10k Kabelbruchsicherungswiderstand, speziell für KDS 110 und 116

✓Zugelassene Mediumtemperatur 500°C, an Kabel und Schaltkopf max. 180°C

TIPP: Beziehen Sie Ihren Schornsteinfeger vor der Bestellung in Ihre Planungen mit ein, damit hinterher einer Abnahme nichts im Wege steht. Es bestehen deutliche regionale Unterschiede, auf die Elektrotechnik Schabus keinen Einfluss hat.

139,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 201753EAN: 4044764000582
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
TÜV-geprüftDIN EN 14597

🎯 Perfekt abgestimmt auf die KDS-Kabel-Abluftsteuerung

Der speziell angepasste Certotec ATW 519 KDS wurde von Elektrotechnik Schabus gezielt für den Einsatz mit den Kabel-Abluftsteuerungen KDS 110 und KDS 116 entwickelt. Das Besondere: Der integrierte 10 kΩ-Sicherungswiderstand macht es möglich, einen geschlossenen Kontakt (Ofen läuft) sicher von einem Leitungsbruch oder geöffnetem Kontakt (Ofen aus | Fenster offen) zu unterscheiden. Diese Eigenschaft ist bei KDS-Systemen essenziell, da sie durch den Widerstand zwischen bewusster Bedienung und Fehler unterscheiden können.

Dadurch muss zum Betrieb der Dunstabzugshaube nicht zwangsläufig ein Fenster geöffnet werden – wenn der Ofen ohnehin nicht läuft, erkennt die Steuerung dies automatisch. Eine clevere Lösung für Haushalte, in denen der Kaminofen nur gelegentlich genutzt wird



🛠 Typische Einsatzbereiche

  • Abluftfreigabe ohne Fensteröffnung: KDS erkennt automatisch, dass der Ofen aus ist

  • Thermoschalter im Set KDT 210: Zur Temperaturüberwachung in Komplettsystemen

  • Alternative zur Funkübertragung: Auch als Funk-Variante FTX 519 erhältlich


⚙️ Technische Merkmale und Montagehinweise

Der ATW 519 KDS besitzt ebenfalls einen Schaltpunkt bei ca. 40 °C, ist TÜV-geprüft nach DIN EN 14597 und bietet höchste Betriebssicherheit durch seine eigensichere, wartungsfreie Bauweise. Die elektrische Besonderheit ist der bereits integrierte 10 kΩ-Widerstand, der als Kabelbruch-Erkennung dient. Diese Funktion ist ausschließlich für KDS-Systeme vorgesehen – bei anderen Steuerungen kann der Widerstand die Funktion stören.

Auch dieser Temperaturwächter ist für Abgastemperaturen bis 500 °C geeignet. Der Schaltkopf und die vormontierte 2 m Silikonleitung halten bis zu 180 °C stand. Für größere Entfernungen kann das Anschlusskabel außerhalb des Hitzeeinflusses mit einer 2-adrigen Leitung verlängert werden.

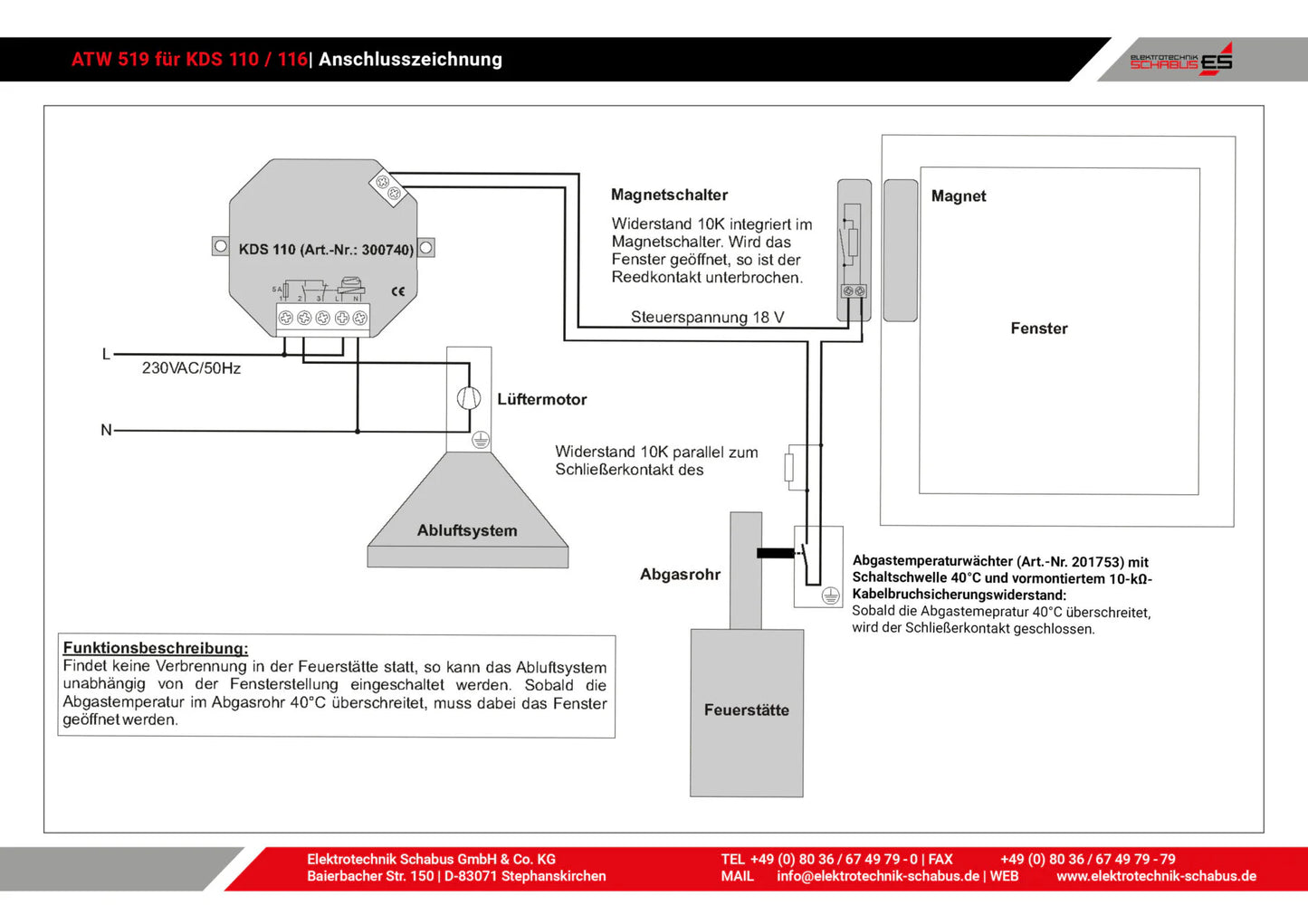

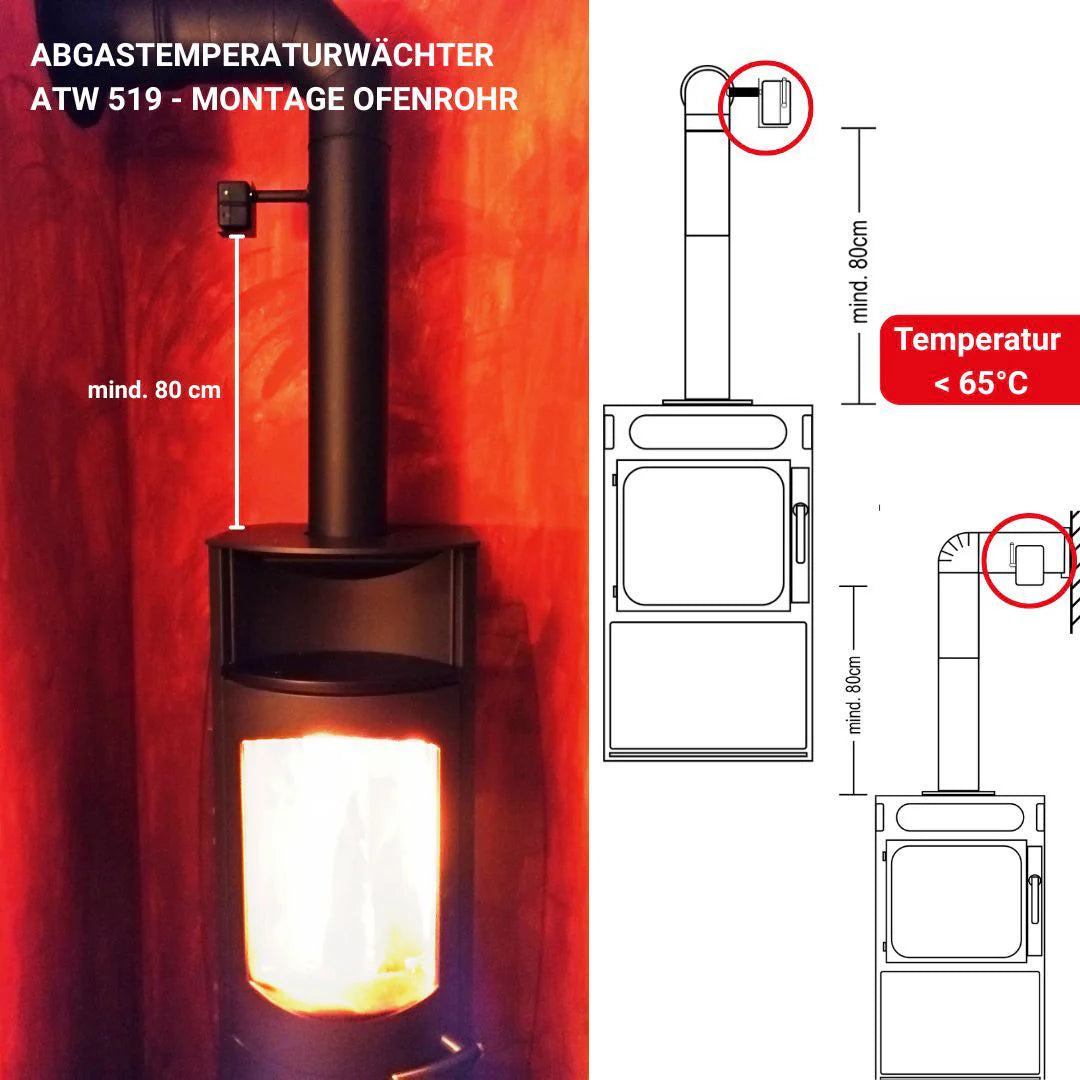

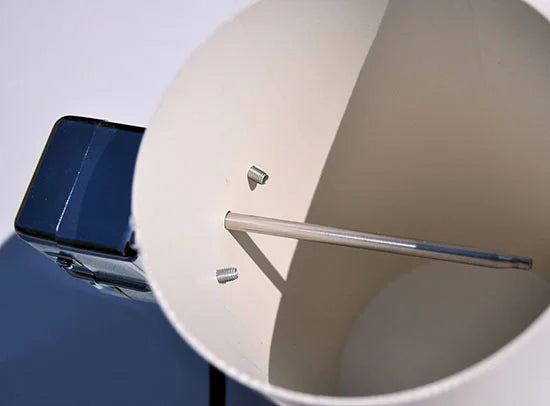

Die Montage erfolgt direkt am Ofenrohr. Damit stellt der Sensor sicher, dass nur bei echtem Ofenbetrieb ein Schaltsignal an das KDS-System gegeben wird. Der Anschluss erfolgt in Reihe mit dem Fensterkontakt – ganz nach KDS-Systemlogik


🛡️ Kabelgebundene Präzision für Ihr KDS-System. Direkt anschließen und sicher steuern.



WEEE-NR.: DE91394868

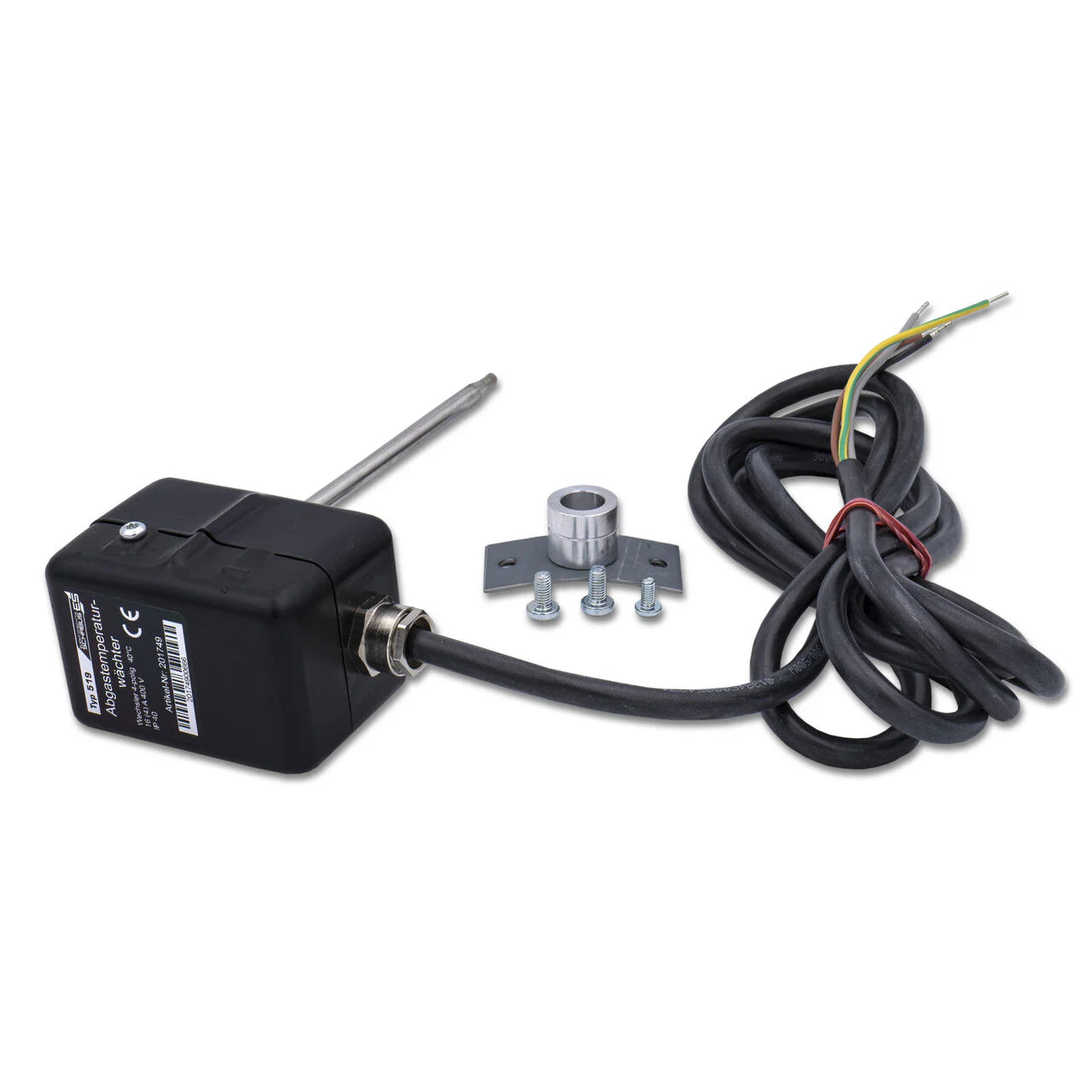

  • Abgastemperaturwächter ATW 519 mit 10k
  • 2 m Silikon-Anschlusskabel (4-adrig) für max. 180°C

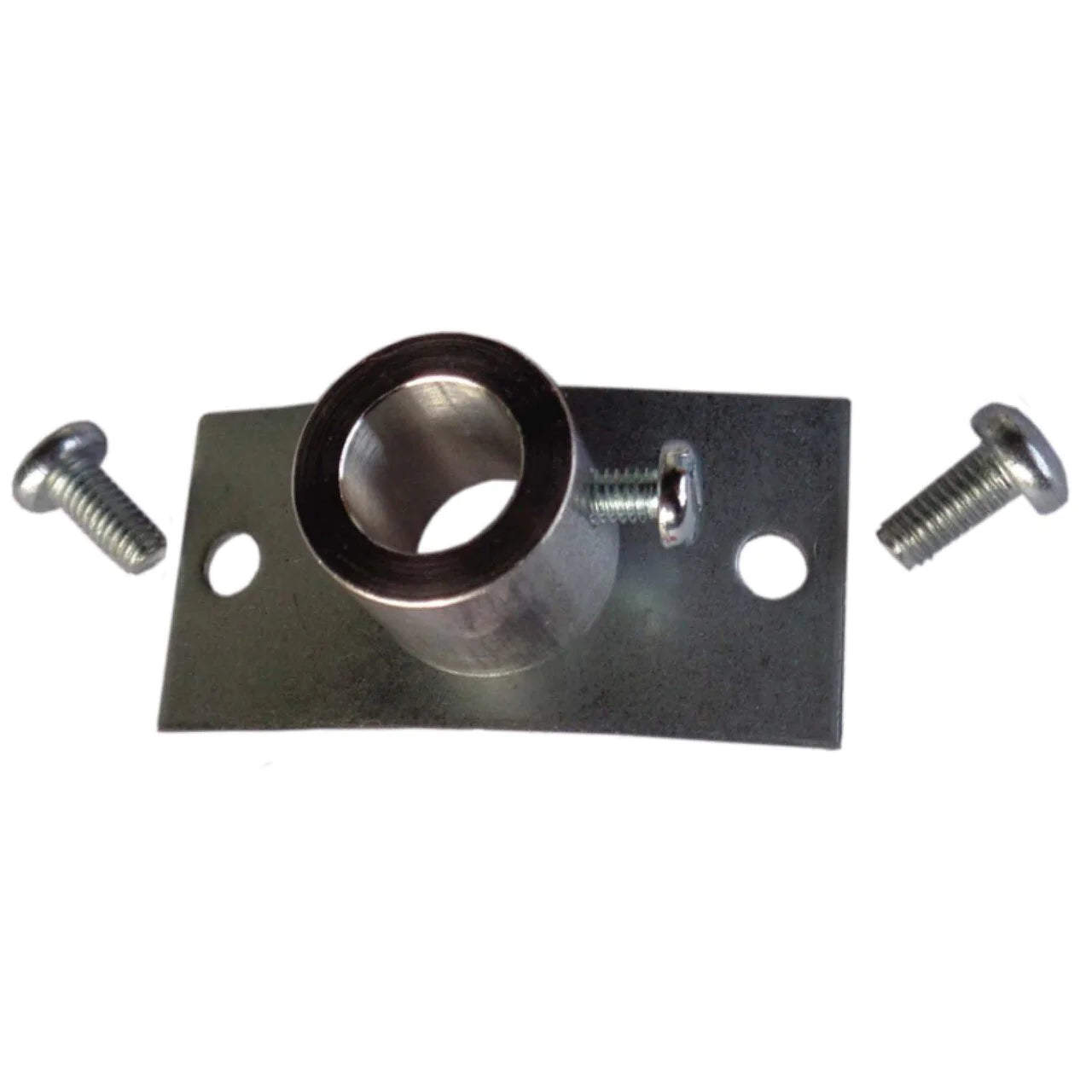

  • Montageflansch mit Stellschraube und 2 selbstfurchtenden Schrauben
Zul. Temperaturen0-500 °C Mediumtemperatur, max. 180 °C Kabeltemperatur
Schaltdifferenzca. 15 K
Schaltgenauigkeit+/- 7 K
Reaktionszeit< 45 Sekunden Reaktionszeit
Abmessungen (H×B×T)

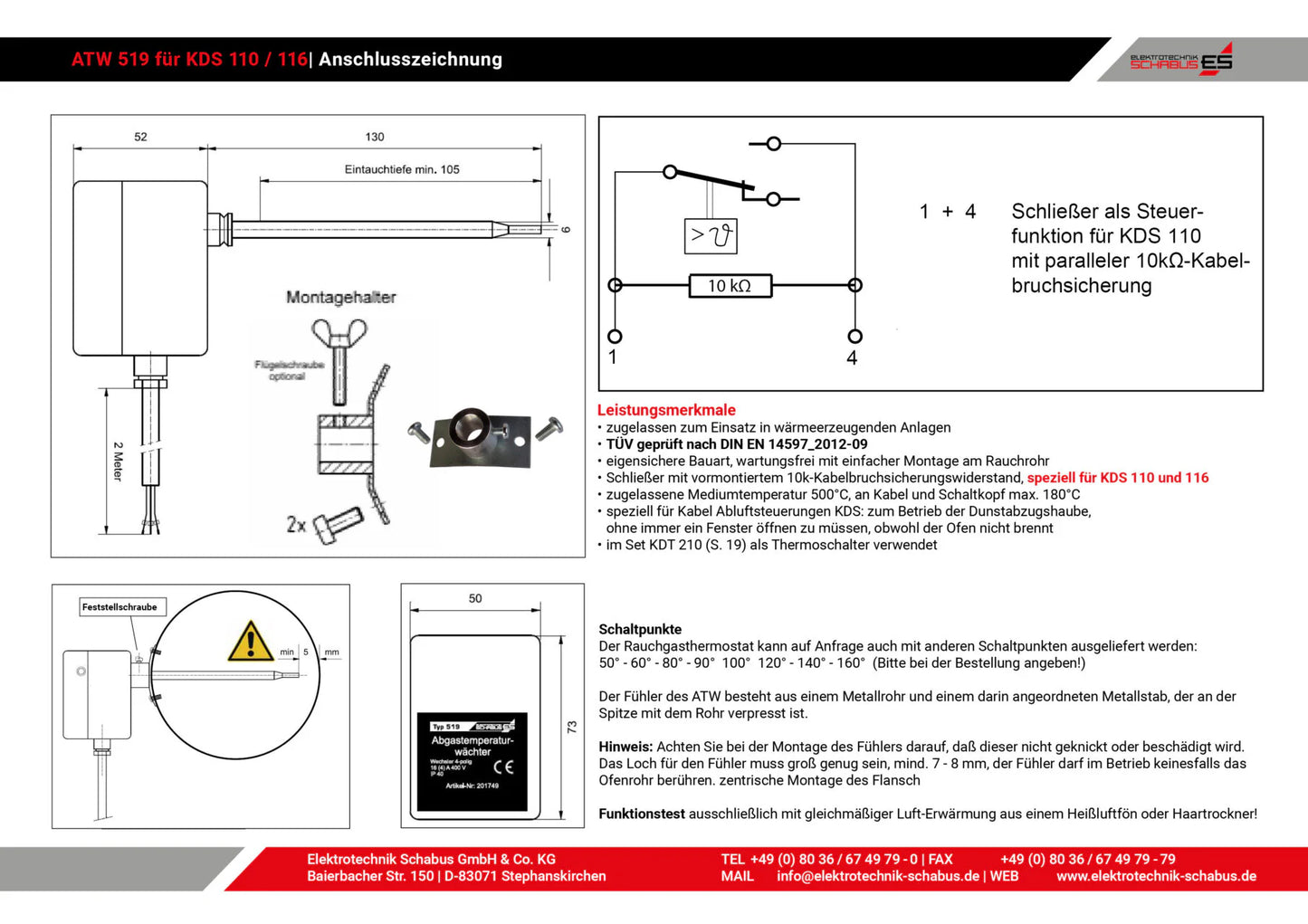

  • Präzisionsschalter (HxBxT) 73x50x52mm

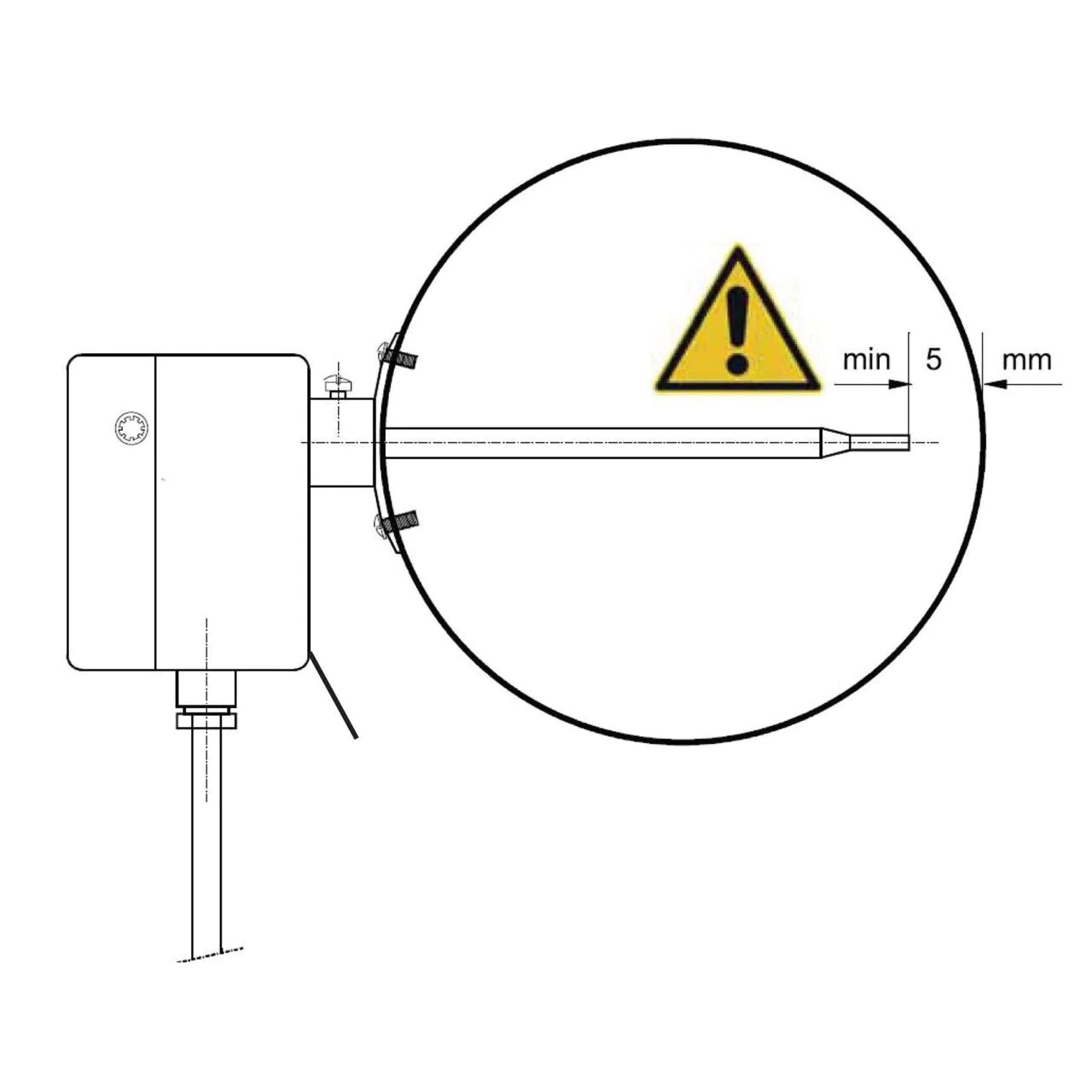

  • Fühler 130mm ⌀ 6mm, Eintauchtiefe 105 mm
Anschlussleitung2 m (4-adrig) | Silikon | max. 180 °C
TÜV-geprüftnach DIN EN 14597, TÜV-geprüft
WEEE-Reg.-Nr.DE91394868
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🛠 Technik & Funktion

Wie funktioniert der Abgastemperaturwächter ATW 519 mit den KDS 110 / 116?
Der ATW 519 überwacht mithilfe eines Fühlers die Abgastemperatur im Ofenrohr. Wird eine zuvor eingestellte Temperatur überschritten, schaltet das Gerät ein Ausgangsrelais. In Kombination mit einem Fensterkontaktschalter (z. B. KDS 110 oder 116) wird so sichergestellt, dass Abluftgeräte nur bei gleichzeitig offenem Fenster und aktivem Ofenbetrieb laufen dürfen.

Welche Temperaturgrenze kann ich einstellen?
Die Schaltschwelle ist werkseitig auf 40°C eingestellt.

Was passiert bei Stromausfall?
Der ATW 519 ist netzabhängig. Bei einem Stromausfall fällt das Relais in die Grundstellung zurück – angeschlossene Abluftgeräte schalten sich ab. Das erhöht die Sicherheit im Betrieb.

🧰 Installation & Kompatibilität

Ist der Temperaturfühler im Lieferumfang enthalten?
Ja, ein passender Abgastemperaturfühler für die Montage im Ofenrohr ist im Lieferumfang enthalten.

Was ist der Unterschied zwischen KDS 110 und KDS 116?
Der KDS 110 ist eine kabelgebundene Abluftsteuerung mit Magnet-Fensterkontaktschalter und DIBt-Zertifizierung, Schaltleistung 1150 VA (700W) 5A (3A) – batterielos und zuverlässig. Der KDS 116 hat keine DIBt-Zertifizierung, aber eine höhere Schaltleistung 3500 VA (2300W) – 16 A (10A)

Ist das System auch für Mietwohnungen geeignet?
Ja, in Mietwohnungen ist die Kombination mit dem kabelgebundenen Fensterkontakt KDS 110 sinnvoll, da keine baulichen Veränderungen nötig sind und der Sensor beim Auszug rückstandslos entfernt werden kann. Es sind keine Batteriewechsel notwendig und es entstehen keine Funkprobleme.

➕ Erweiterungen & Varianten

Kann ich den ATW 519 auch ohne Fensterkontakt verwenden?
Nein. Der ATW 519 ist Teil eines Sicherheitssystems, das nur in Kombination mit einem Fensterkontaktschalter vollständig funktioniert. Ohne geöffnetes Fenster darf bei aktivem Ofen kein Abluftgerät in Betrieb gehen – das verhindert gefährlichen Unterdruck.

Gibt es das System auch als Set?
Nein, für den ATW 519 können sie sich aber bei Elektrotechnik Schabus selbst eine Kombination mit z.B. mit dem KDS 110/ 116 zusammenstellen. Außerdem bietet Elektrotechnik Schabus abgestimmte Funksteuerungs-Sets an, z. B. das FDS 100 Set oder FDS 200 Set, jeweils mit FTX 519 oder  FTW 519 – eine Komplettlösung für funkbasierte Abluftsteuerung mit Ofenüberwachung. Ideal für Nachrüstung und Modernisierung.

⚖ Rechtliches & Sicherheit

Warum ist ein Abgastemperaturwächter sinnvoll oder vorgeschrieben?
In Räumen mit Feuerstätten und Abluftanlagen kann bei geschlossenem Fenster und gleichzeitigem Betrieb ein gefährlicher Unterdruck entstehen – Rauchgase könnten in den Wohnraum zurückströmen. In vielen Fällen fordern Schornsteinfeger daher eine technische Sicherung wie den ATW 519. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)

Erfüllt das System die Anforderungen des Schornsteinfegers?
Ja, das System entspricht den Anforderungen vieler Bezirksschornsteinfeger. Es empfiehlt sich jedoch, die konkrete Ausführung im Vorfeld mit dem zuständigen Schornsteinfeger abzustimmen.

🛒 Kauf & Service

Wo kann ich den ATW 519 mit KDS 110 / 116 kaufen?
Das Produkt erhalten Sie im Fachhandel, bei Online-Shops oder direkt bei uns als Hersteller: Elektrotechnik Schabus

Gibt es Ersatzteile und Zubehör?
Ja, Temperaturfühler, Fensterkontakte und weiteres Zubehör sind separat erhältlich.

Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Verfügung. Die Kontaktdaten finden Sie auf unserer Website.
