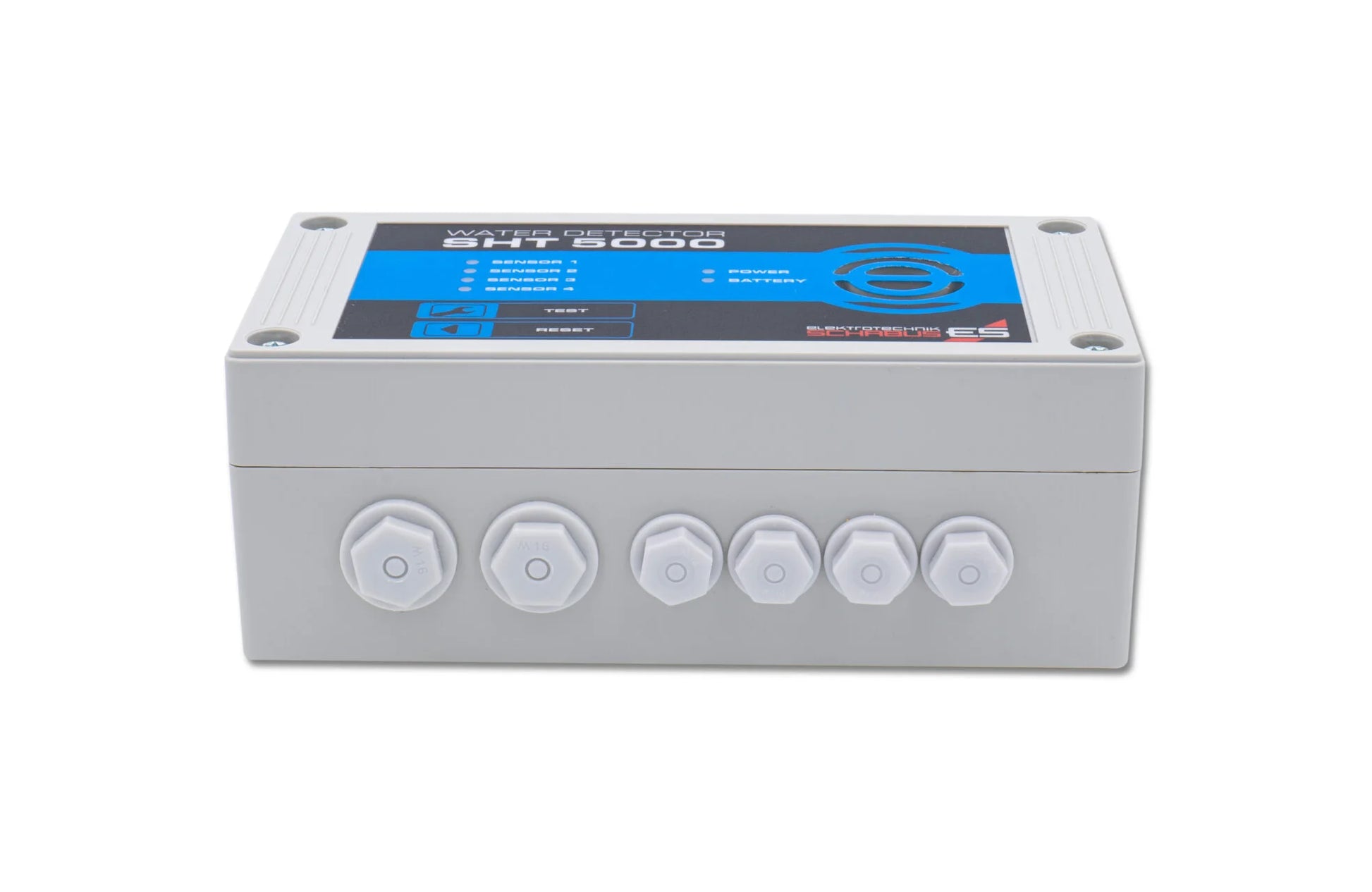

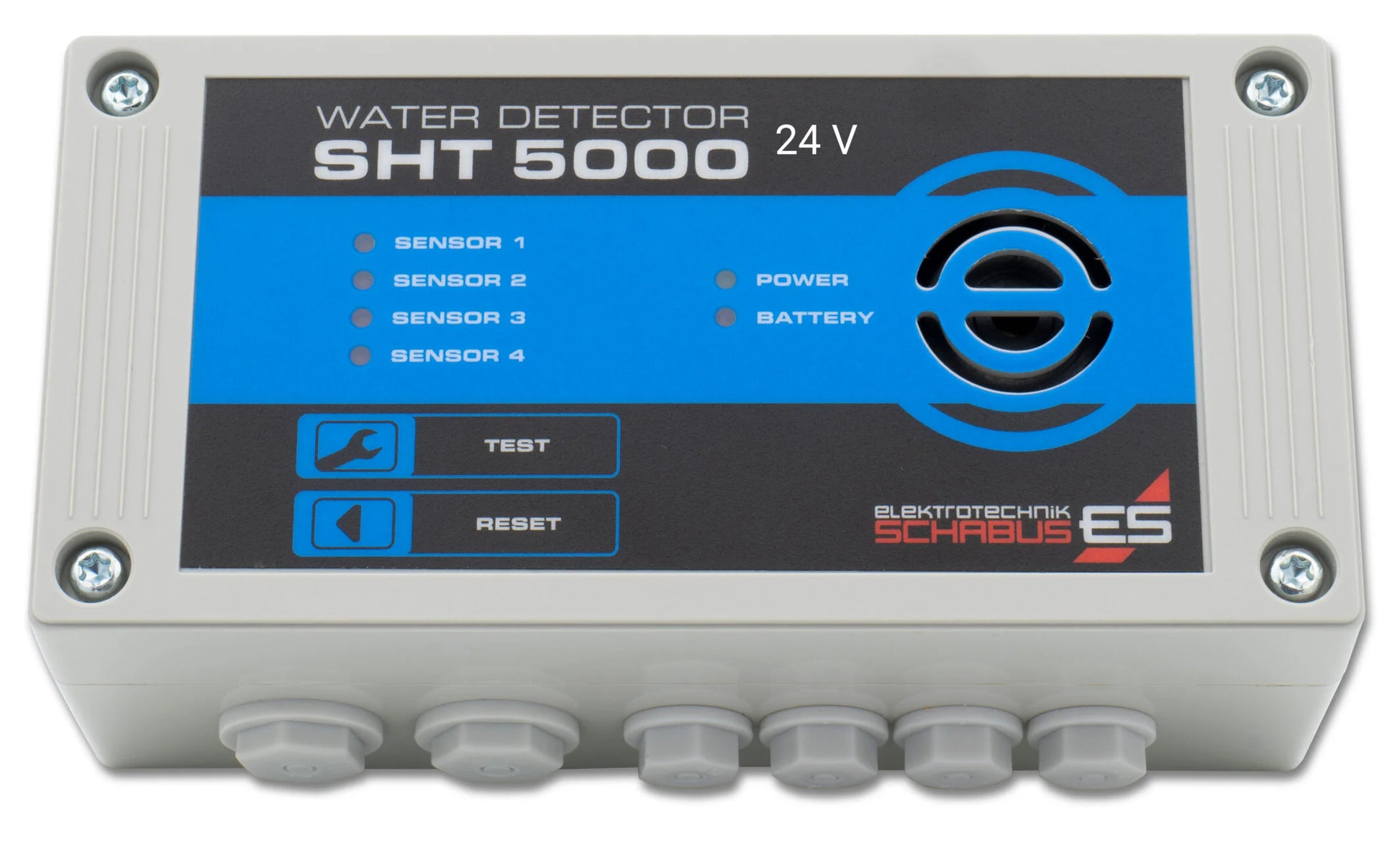

Wassermelder SHT 5000 12-24V

• 300790-AN SHT 5000 24V Wassermelder
• AN Wassersensoren und Schwimmerschalter
• 300744-300790-300747-CE SHT5000-230V-24V-Wassermelder-Relaisteckkarte

Für welche Anwendungen ist der SHT 5000 – 12–24 V geeignet?

Dieses Modell ist ideal für mobile, netzunabhängige oder sicherheitskritische Anwendungen, bei denen kein 230-V-Stromnetz zur Verfügung steht. Typische Einsatzbereiche:

• Boote, Yachten und Wasserfahrzeuge (z. B. automatische Lenzpumpen)
• Wohnmobile, Caravan, Offgrid-Anlagen
• Netzersatzanlagen mit Batteriespeisung (12 V oder 24 V DC)
• Industrieanlagen mit Niedervolt-Steuerung
• autarke Sicherheitssysteme mit Akkupufferung

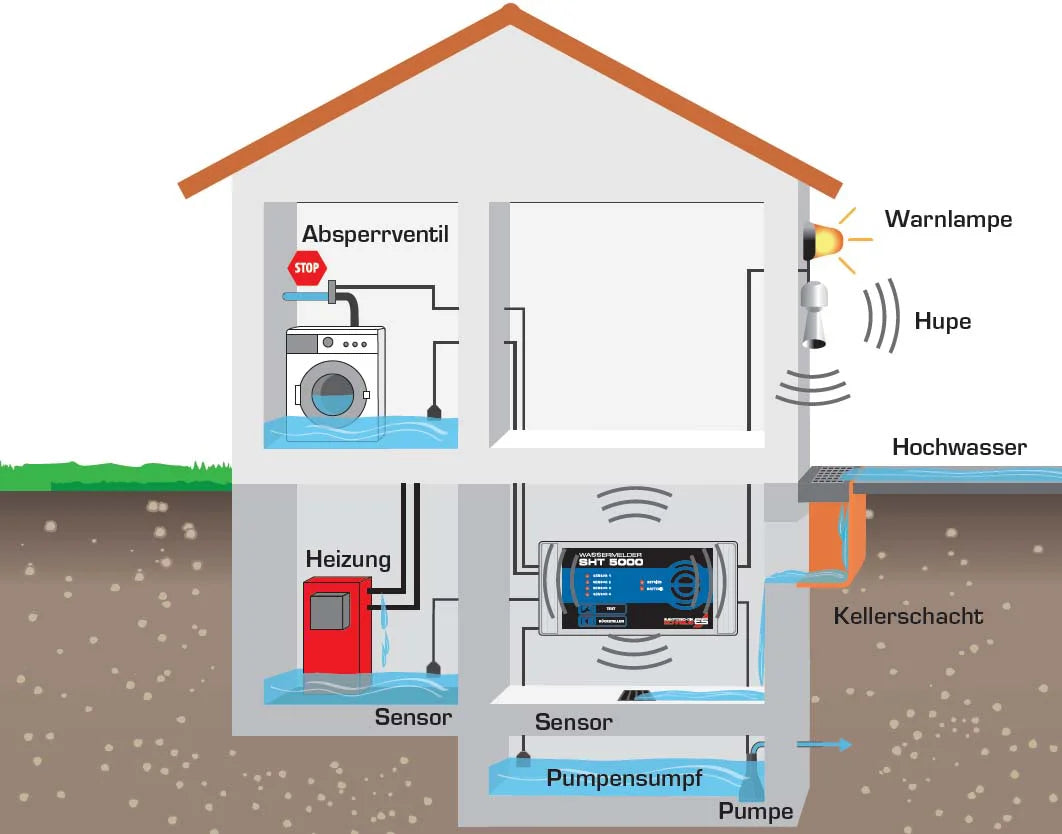

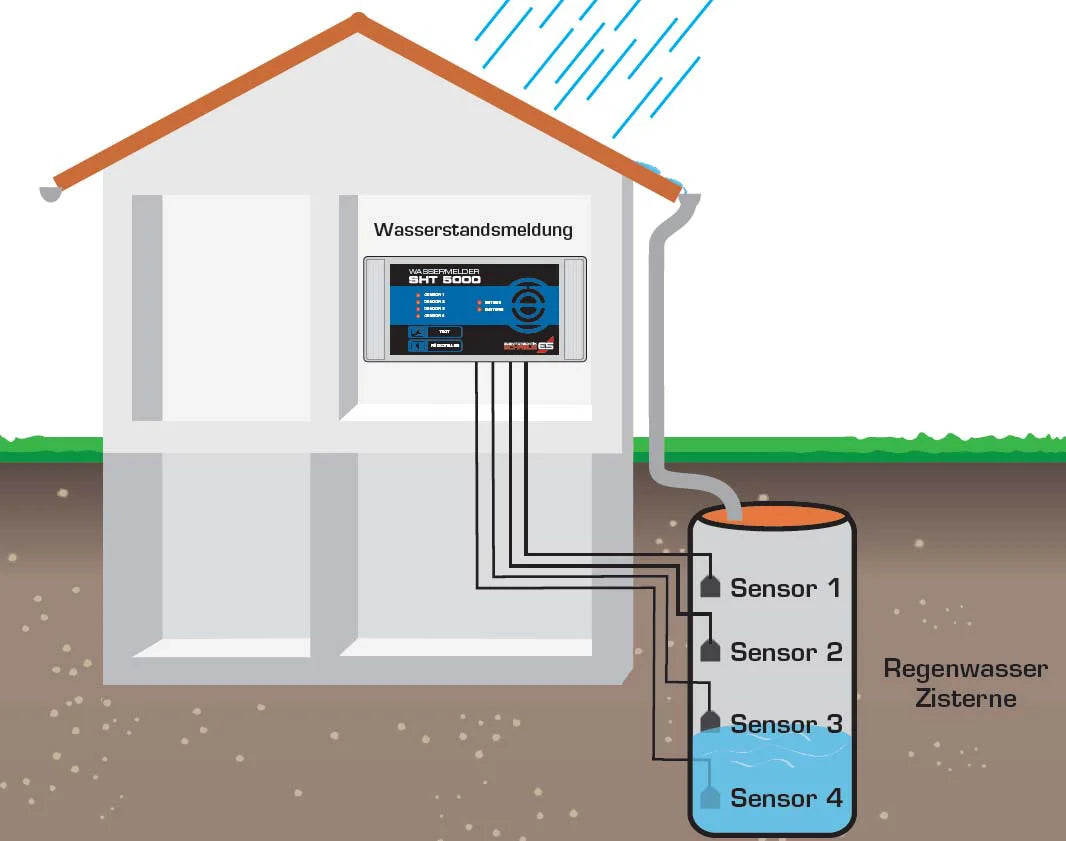

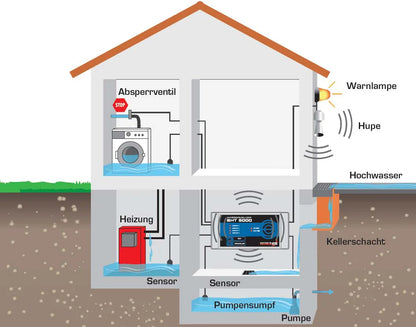

Durch vier separat auswertbare Eingänge können mehrere Bereiche gleichzeitig überwacht werden – etwa verschiedene Bilgen, Tanks, Technikräume oder Sanitärräume.

Was ist der Unterschied zum 230-V-Modell?

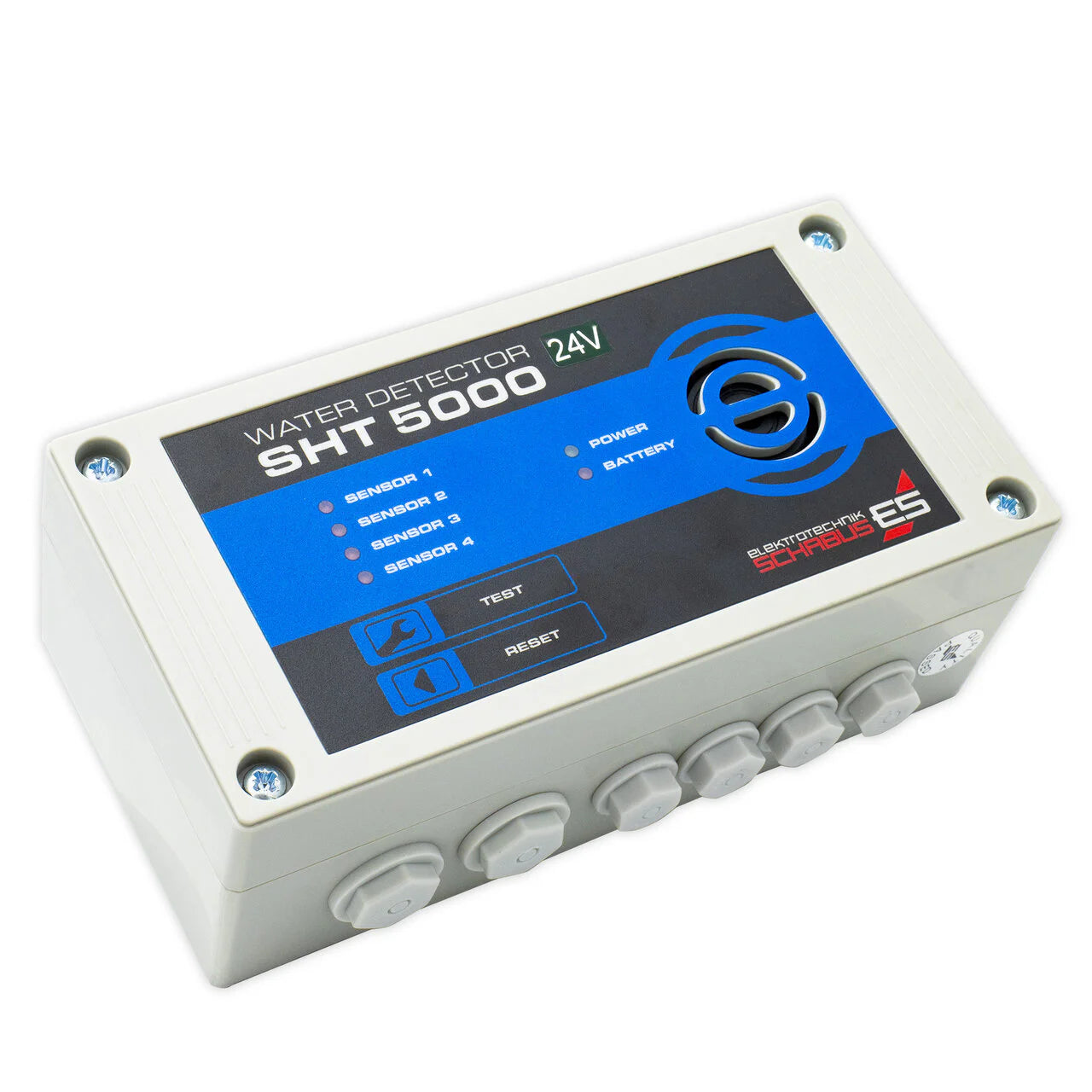

Der SHT 5000 – 12–24 V ist funktional identisch zum Standardmodell, jedoch für den Gleichspannungsbetrieb (DC) zwischen 12 V und 24 V ausgelegt. Er eignet sich daher besonders für Fahrzeuge, Boote oder andere mobile Anwendungen.

Die Funktionen, Anschlussmöglichkeiten und Erweiterungen bleiben gleich – auch die optionale Relais-Steckkarte und der WWD 200 Smart-Home-Adapter sind kompatibel.

Wie funktioniert der SHT 5000 12-24 V?

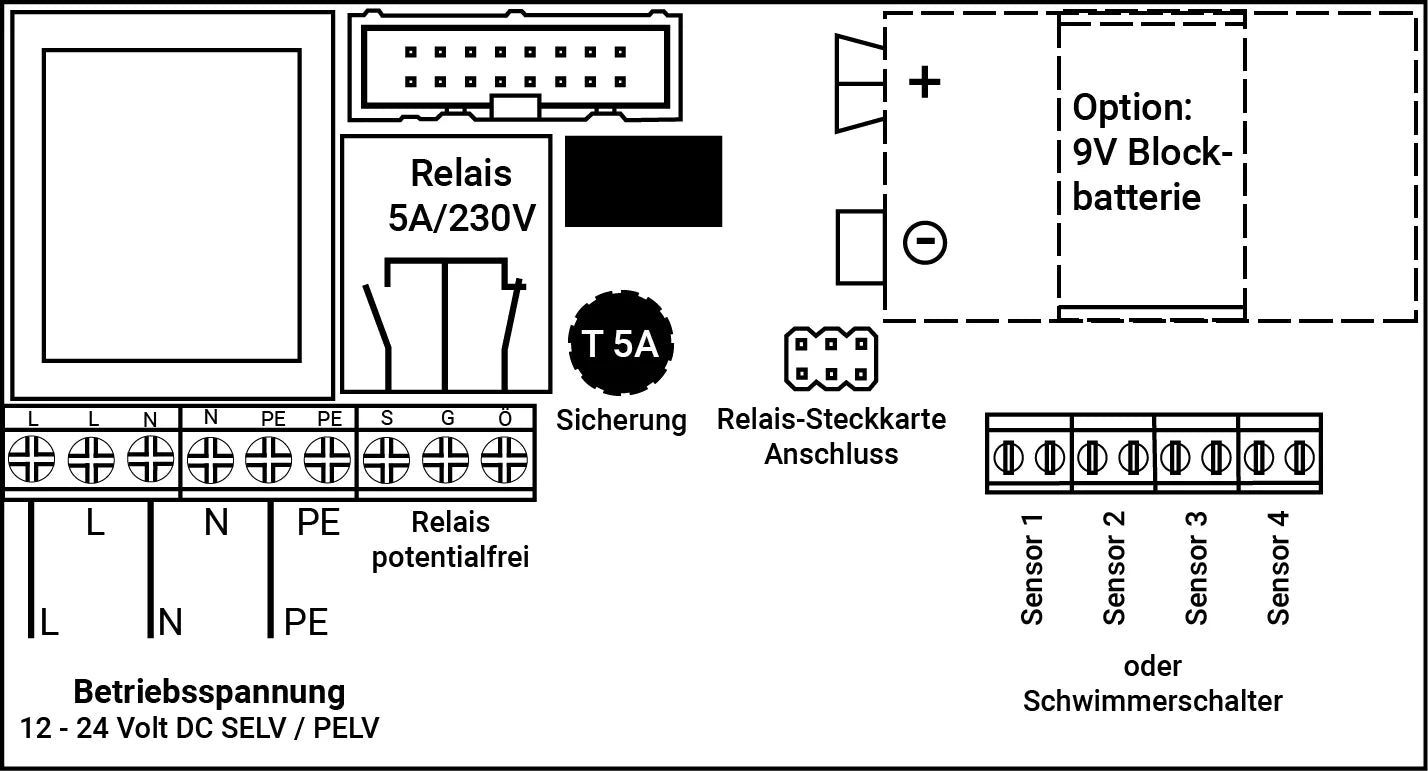

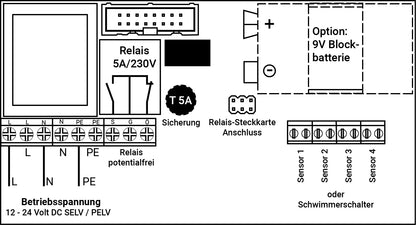

An jedem der vier Eingänge kann ein Wassersensor oder Schwimmerschalter angeschlossen werden. Sobald Feuchtigkeit oder ein bestimmter Pegel erkannt wird, löst das Gerät einen akustischen und optischen Alarm aus. Zusätzlich können über das integrierte Relais externe Geräte angesteuert werden – etwa Pumpen, Signalgeber oder der Smart-Home-Adapter.

Jeder Eingang lässt sich separat konfigurieren (Alarmspeicher, Tonsignal aktiv/inaktiv). Die optionale Relais-Steckkarte erweitert die Möglichkeiten nochmals – jeder Eingang erhält dann ein eigenes Signalrelais.

Was ist im Lieferumfang enthalten?

• 1x Wassermelder SHT 5000 – 12–24 V (ohne Sensor)
• 4x Schrauben und Dübel zur Wandmontage

❗ Wassersensoren oder Schwimmerschalter bitte separat bestellen!

Welche Sensoren sind mit dem SHT 5000 12 – 24 V kompatibel?

Alle Schabus-Wassersensoren und Mini-Schwimmerschalter mit Schließerkontakt können verwendet werden (z. B. SHT 5001, SHT 5002, Minischwimmer-Schalter 1/Minischwimmer-Schalter 2).

Je Eingang können mehrere Sensoren parallel geschaltet werden. Wichtig: Die maximale Leitungslänge pro Meldelinie darf 50 m nicht überschreiten.

Kann der SHT 5000 – 12–24 V mit nicht leitenden Flüssigkeiten eingesetzt werden?

Ja – in Kombination mit einem Mini-Schwimmerschalter eignet sich das Gerät auch für nicht leitfähige oder kritische Flüssigkeiten, z. B.:

• Heizöl, Diesel
• Pflanzenöle
• Kühlschmierstoffe
• Regenwasser mit geringem Leitwert

Auch eine Mischverwendung von Sensoren und Schwimmerschaltern pro Eingang ist möglich.

Ist das Gerät für den Batteriebetrieb geeignet?

Ja – das Modell arbeitet direkt mit 12–24 V Gleichspannung und kann daher problemlos an eine Batterie, Solaranlage oder eine Bordspannungsversorgung angeschlossen werden. Es ist speziell für mobile und netzunabhängige Anwendungen ausgelegt.

Eine zusätzliche Notstromversorgung ist bei stabiler Versorgung meist nicht nötig.

Wie lang darf die Sensorleitung maximal sein?

Pro Eingang darf die Gesamtlänge der Steuerleitung maximal 50 m betragen. Bitte verwenden Sie dünne Steuerleitungen vom Typ LiYY 2×0,14 mm².

Wird mehr als ein Sensor pro Eingang angeschlossen, müssen die Leitungslängen addiert werden (z. B. 20 m + 25 m = 45 m).

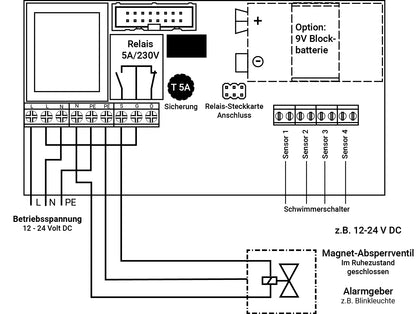

Können pro Eingang externe Geräte geschaltet werden?

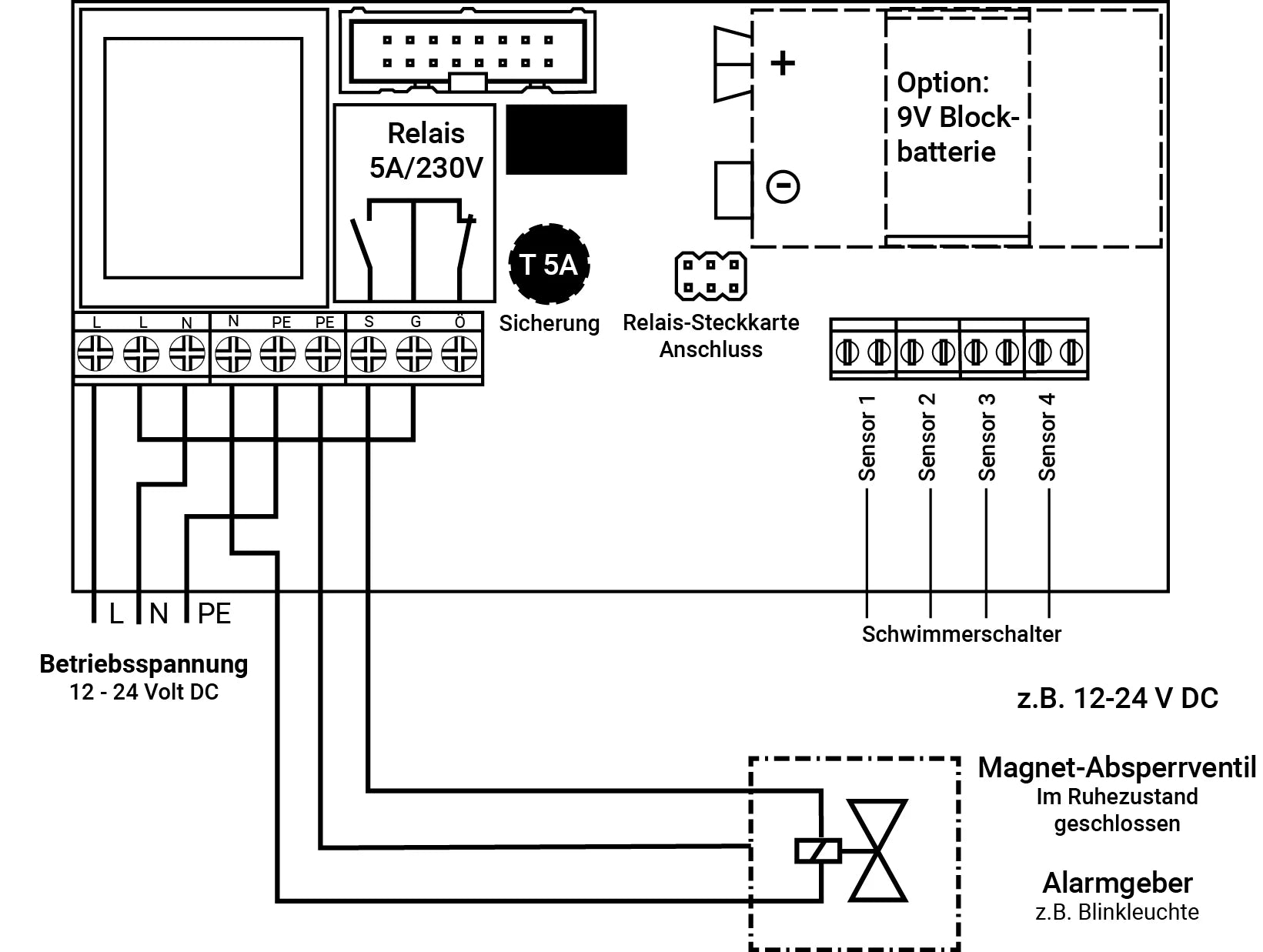

Ja – standardmäßig besitzt der SHT 5000 12 – 24 V ein integriertes potentialfreies Wechsler-Relais. Damit kann bei Alarm z. B. ein:

• Magnetventil
• Summer oder Sirene
• Smart-Home-Adapter (WWD 200)
• Pumpensteuerung
• Funk-Alarmmodul

angesteuert werden. Mit der optionalen Relais-Steckkarte (Art.-Nr. 300747) erhält jeder Eingang ein eigenes Relais für unabhängige Steuerkreise.

Ist der SHT 5000 – 12–24 V mit dem WWD 200 kompatibel?

Ja. Der Smart-Home-Adapter WWD 200 lässt sich auch an die 12–24 V-Version des SHT 5000 anschließen. Bei Alarm erhalten Sie eine Push-Benachrichtigung auf Ihr Smartphone (per Smart Life App).

Ist das Gerät wetterfest oder für den Außenbereich geeignet?

Standardmäßig ist das Gehäuse für den Innenbereich vorgesehen. Auf Wunsch fertigen wir das Gerät auch mit Schutzart IP65 für den Einsatz in feuchten oder staubigen Umgebungen.

Bitte kontaktieren Sie uns vor Bestellung, wenn Sie ein Gerät in IP65-Ausführung benötigen.

Gibt es Einschränkungen im Marineeinsatz (Salzwasser, Bilge)?

Der SHT 5000 12 – 24 V eignet sich grundsätzlich auch für den Einsatz in feuchter Umgebung oder Bilgen. Achten Sie jedoch darauf, dass die Sensoren korrosionsbeständig sind (z. B. Schwimmerschalter mit Kunststoffkörper). Für aggressive Medien (z. B. Salzwasser) empfehlen wir regelmäßige Wartung und ggf. zusätzlichen Spritzschut
