🔧 Technik & Funktion
Wie funktioniert das FDS 100 SET genau?
Das FDS 100 SET sorgt dafür, dass Ihre Abluftanlage (z. B. Dunstabzugshaube) nur dann eingeschaltet werden kann, wenn ein Fenster geöffnet ist. Ein batteriebetriebener Funksender erkennt die Fensterstellung und überträgt das Signal an den Empfänger, der das Abluftsystem freigibt.
Was passiert, wenn das Fenster geschlossen wird, während die Haube läuft?

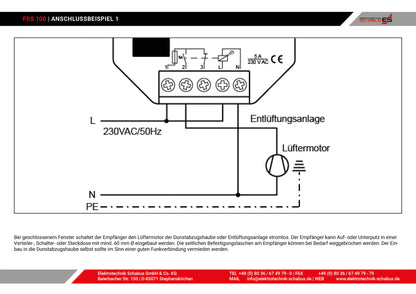

In diesem Fall unterbricht der Empfänger die Stromzufuhr zur Abluftanlage. Die Haube schaltet sich ab bzw. kann nicht weiter betrieben werden – das dient dem Schutz vor Unterdruck und gefährlichem Abgasrückstau.
Kann das System auch mit mehreren Fenstern genutzt werden?
Ja. Für eine ODER-Verknüpfung (mindestens eines von zwei Fenstern geöffnet) kann ein zusätzlicher Sender eingebunden werden, der von Elektrotechnik-Schabus passend codiert werden muss.
Für eine UND-Verknüpfung (beide Fenster müssen geöffnet sein) werden zwei unterschiedlich codierte FDS 100 SETs in Reihe geschaltet.
Wie groß ist die Funkreichweite zwischen Sender und Empfänger?
Die typische Reichweite beträgt bis zu 20 m im Freifeld – abhängig von Wänden, Decken und Funkstörungen vor Ort.
Wie lange hält die Batterie im Sender?
Die mitgelieferte Knopfzelle (CR2032) Markenbatterie, hält bei normalem Betrieb bis zu 2 Jahre, abhängig von der Häufigkeit der Nutzung. D.h. wenn das Fenster gekippt ist, sendet der Sender ständig Signale und die Batterie entlädt sich, auch wenn die Abluftanlage nicht genutzt wird. (z.B. Lüften im Sommer)
Wird eine Funkstörung oder leere Batterie angezeigt?
Ja. Bei schwacher Batterie blinkt als optische Warnung die rote LED bei geöffnetem Fenster. Der Empfänger zeigt den Verlust des Funksignals durch eine automatische Abschaltung der Stromfreigabe an, d.h. die Ablufthaube funktioniert nicht mehr.
Ist der Funkbetrieb störungssicher und genehmigungsfrei?
Ja. Das System arbeitet auf einer gesetzlich zugelassenen Frequenz im ISM-Band und ist für den privaten und gewerblichen Einsatz genehmigungsfrei.
🛠️ Installation & Kompatibilität
Passt das FDS 100 SET zu jeder Dunstabzugshaube?

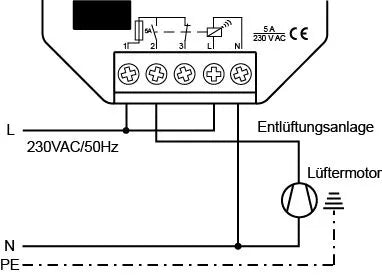

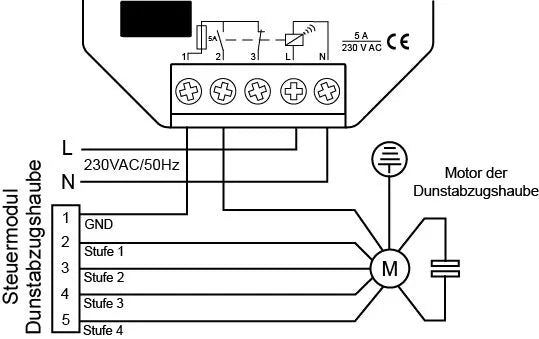

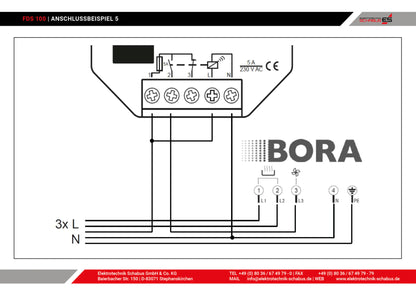

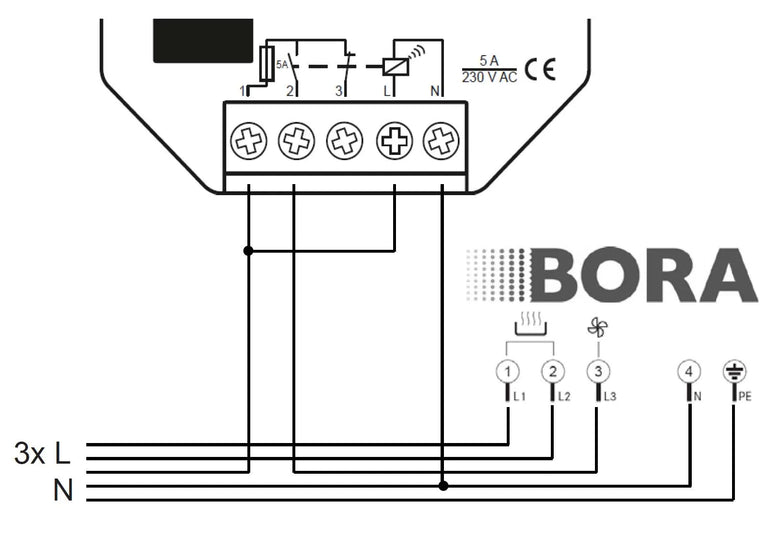

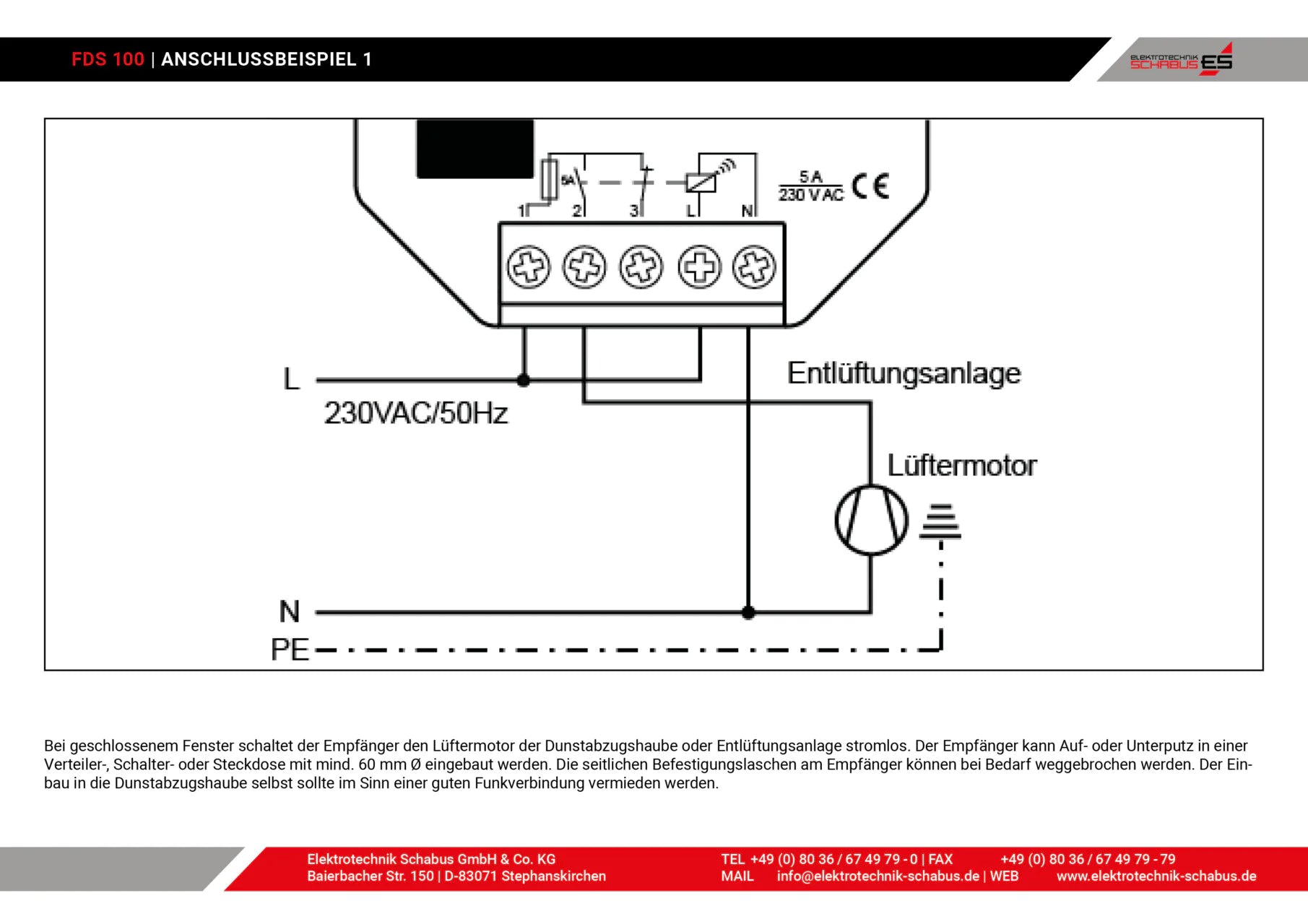

Grundsätzlich ja – es kann in jede 230 V-Zuleitung zur Haube oder Abluftanlage eingebunden werden. Bei Geräten mit Spezialanschlüssen fragen sie die ausgebildete Elektrofachkraft, die Ihnen die Abluftsteuerung installiert. Bei einer Schaltleistung von mehr als 5 Ampere muss durch die Elektrofachkraft ein Schütz zwischengeschaltet werden.
Kann ich den Empfänger auch hinter der Küchenzeile verstecken?
Ja, solange keine massiven Metallgehäuse oder Abschirmungen die Funkverbindung behindern. Achten Sie auf gute Funkverbindung zum Sender.

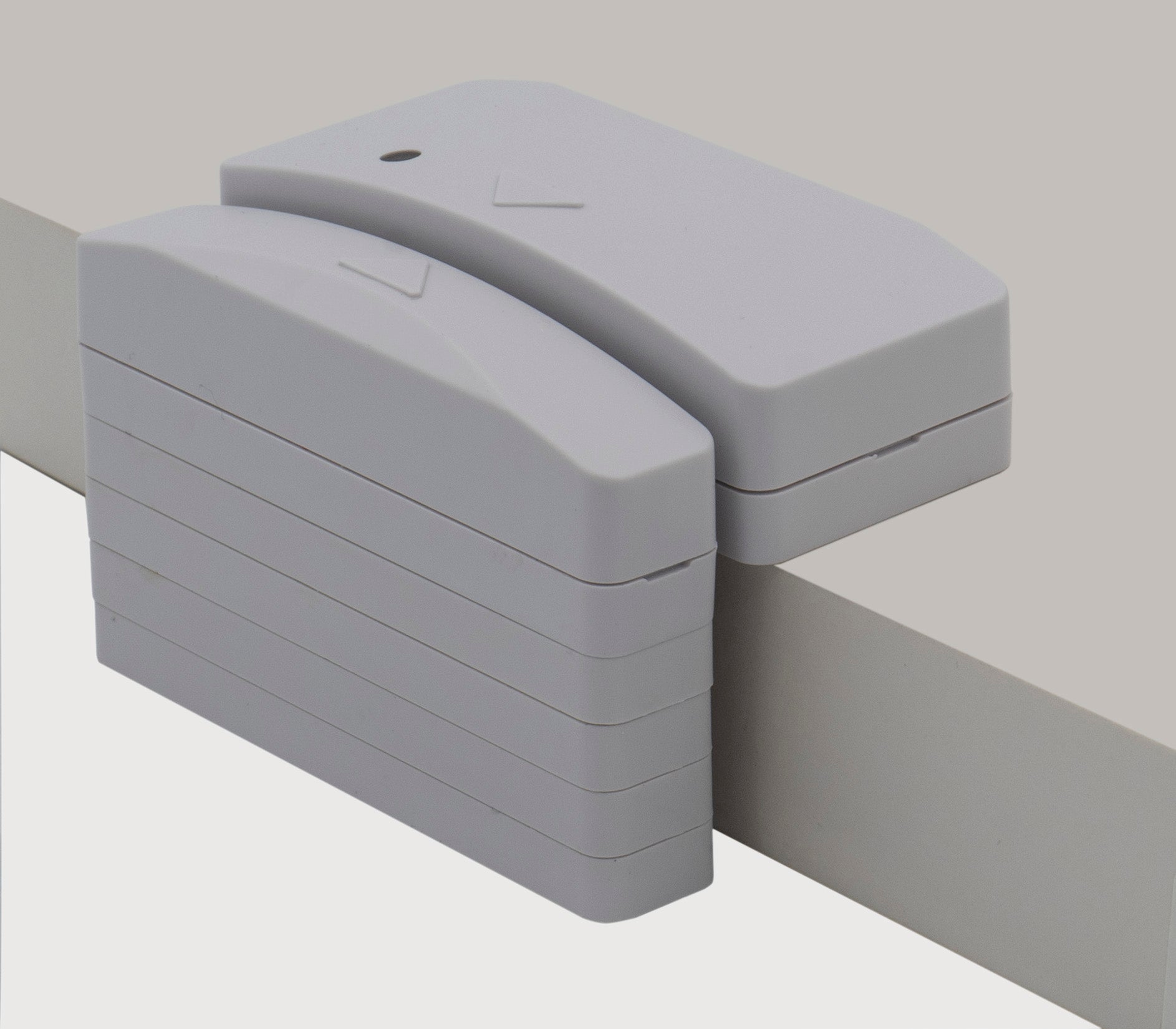

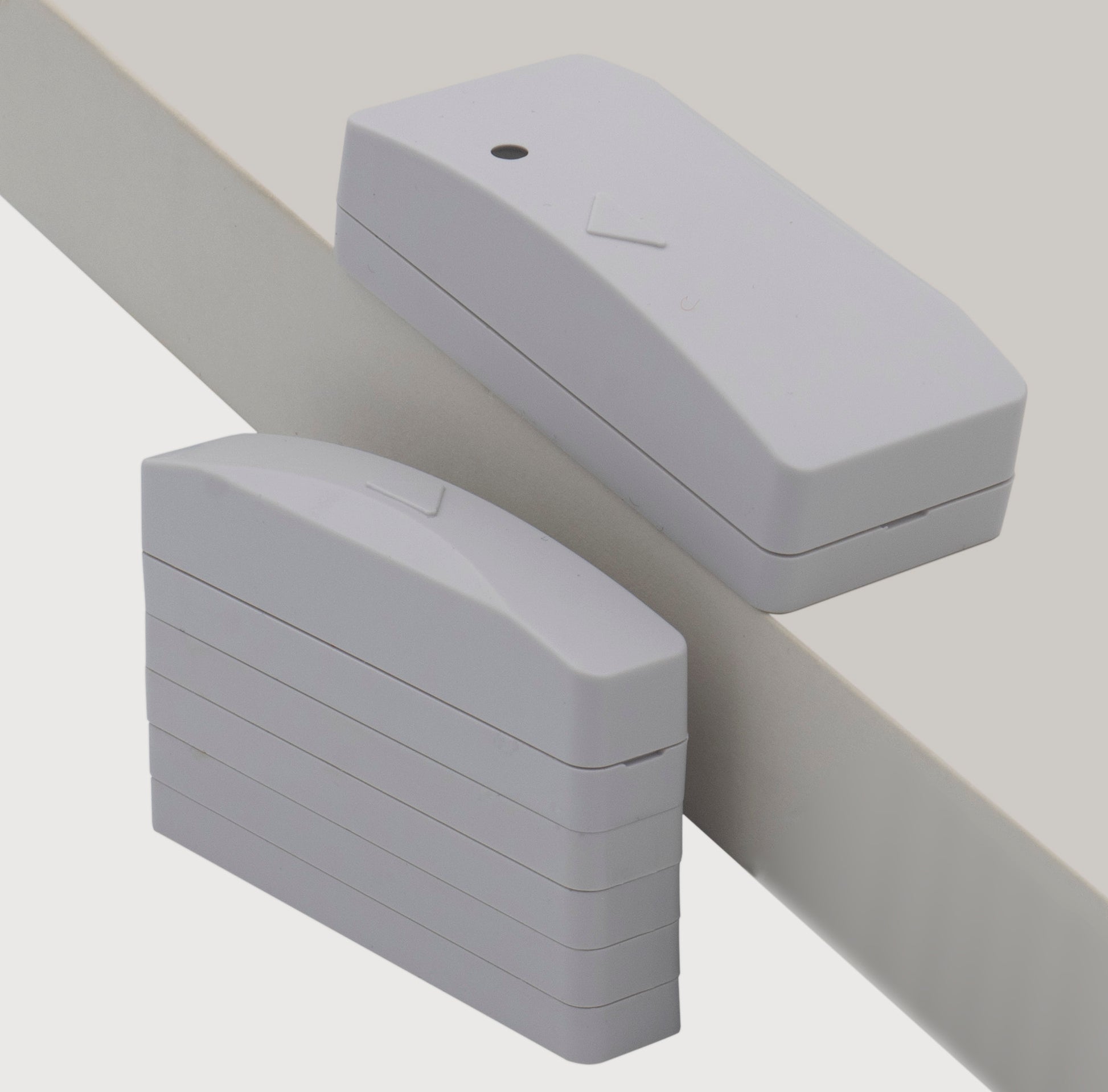

Wie wird der Sender am Fenster befestigt?
Der Sender und der Magnet werden mit den beiliegenden Schrauben direkt am Fensterrahmen und Fensterflügel montiert, mit den beiliegenden Distanzplatten stellen Sie den Höhenausgleich zwischen Fensterrahmen und Fensterflügel her. Dabei achten Sie bitte darauf, das der Abstand zwischen Sender und dem Magneten maximal 5 mm beträgt, ideal sind 1-2 mm.
Kann ich das System selbst installieren oder brauche ich einen Elektriker?
Den Sender können Sie selbst anbringen. Für den Einbau des Empfängers in die Stromzufuhr sollten Sie eine ausgebildete Elektrofachkraft beauftragen.
Ist das FDS 100 SET mit Ablufttrocknern oder Kaminöfen kompatibel?
Es ist nicht für Ablufttrockner oder den gleichzeitigen Betrieb mit Feuerstätten vorgesehen. Für den Einsatz mit Kaminen oder Öfen sind spezielle Systeme wie die Komfortpakete von Elektrotechnik-Schabus notwendig.
Was ist der Unterschied zwischen Einbau- und Zwischensteck-Empfänger?

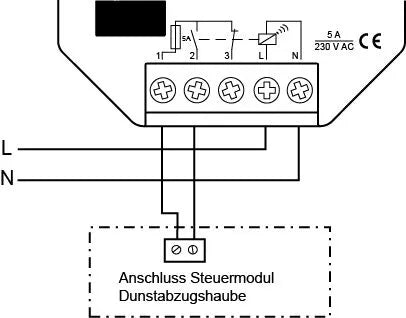

Der Einbau-Empfänger wird fest in die Stromleitung der Dunstabzugshaube integriert. (z.B. FDS 100)
Der Zwischensteck-Empfänger wird einfach zwischen Steckdose und Haube gesteckt – ganz ohne Verkabelung. (z.B. FDS 200)
🔋 Wie wechsle ich die Batterie im Fensterkontakt-Sender?
🔧 Modell ab April 2023:
- Deckel öffnen:
Verwenden Sie den beiliegenden Schlitzschraubendreher. Setzen Sie ihn an der kurzen Seite des Senders in die kleine Nut und hebeln Sie den Deckel vorsichtig an.
Der Sender kann dabei am Fenster montiert bleiben. - Batterie entnehmen:
Führen Sie den Schraubendreher von oben zwischen Batterie und Halteklammer. Drücken Sie leicht nach außen – die Knopfzelle springt heraus. - Neue Batterie einsetzen:
Verwenden Sie eine CR2032 (3 V). Schieben Sie sie unter die messingfarbenen Haken, dann nach unten drücken.
Wichtig: Die Schriftseite (+) der Batterie muss nach oben zeigen. - Deckel wieder aufsetzen:
Achten Sie auf die Ausrichtung – Deckel und Gehäuseboden passen nur in einer Richtung. Drücken Sie den Deckel fest, bis er einrastet.
🔧 Modell bis April 2023 (Gehäuseform mit Befestigungslaschen):
- Deckel entfernen:
Drücken Sie den Deckel rechts und links auf Höhe der LED leicht zusammen und ziehen Sie ihn nach oben ab. - Alte Batterie entfernen:
Legen Sie den Sender so, dass sich die Antenne (schwarzes Kabel) rechts unten befindet. Führen Sie den Schraubendreher senkrecht in den Hohlraum zwischen Batterie und Halter und hebeln Sie vorsichtig nach oben. - Neue Batterie einsetzen:
Einfach von oben in den Halter drücken. ➤ Auch hier: CR2032, Polung beachten!
❗ Tipp: Empfänger klackert – Ablufthaube reagiert nicht?
Wenn der Sender eine neue Batterie hat (grüne LED leuchtet), aber die Haube trotzdem nicht reagiert und der Empfänger nur „klackert“:
👉 Sicherung der Dunstabzugshaube kurz aus- und wieder einschalten.
Das wirkt oft wie ein Reset – ähnlich wie bei einem Computer.
❗ Nach dem Batteriewechsel funktioniert die Ablufthaube nicht mehr – was tun?
- Polung prüfen:
Ist die Knopfzelle richtig herum (Schrift nach oben) eingelegt? - Neu synchronisieren:
Fenster schließen → warten → öffnen → warten → schließen → erneut öffnen.
So erkennen sich Sender und Empfänger wieder – und das System funktioniert wie gewohnt.
➕ Erweiterungen & Varianten
Kann ich einen zweiten Empfänger ansteuern?
Ja. Ein Sender kann mehrere Empfänger gleichzeitig steuern – z. B. einen Einbauempfänger und einen Zwischenstecker. Beide schalten dann parallel.
Wie kann ich zwei Fenster überwachen? (ODER / UND-Verknüpfung)
Für eine ODER-Verknüpfung genügt ein zusätzlicher Sender (FDS 098 Artikel 300098). Dabei muss mindestens eins der beiden Fenster für den Betrieb der Abluftanlage geöffnet sein. Der zusätzliche Sender muss direkt bei der Bestellung von Elektrotechnik-Schabus auf die gleiche Funkfrequenz codiert werden, daher benötigen wir bei der Bestellung die Seriennummer des FDS 100 SETs.
Für eine UND-Verknüpfung benötigen Sie zwei komplette FDS 100 SETs mit unterschiedlicher Codierung und einer Reihenschaltung der Empfängerrelais.
Wie funktioniert die Erweiterung mit dem zusätzlichen Sender FDS 098 (Artikel 300098)?
Der zusätzliche Sender wird wie der erste am Fenster montiert und direkt von Elektrotechnik-Schabus auf die gleiche Codierung eingestellt, was anhand der Seriennummer des Hauptset’s möglich ist. Beide Sender arbeiten parallel.
🧾 Rechtliches & Sicherheit
Warum ist eine Abluftsteuerung bei Dunstabzugshauben gesetzlich vorgeschrieben?

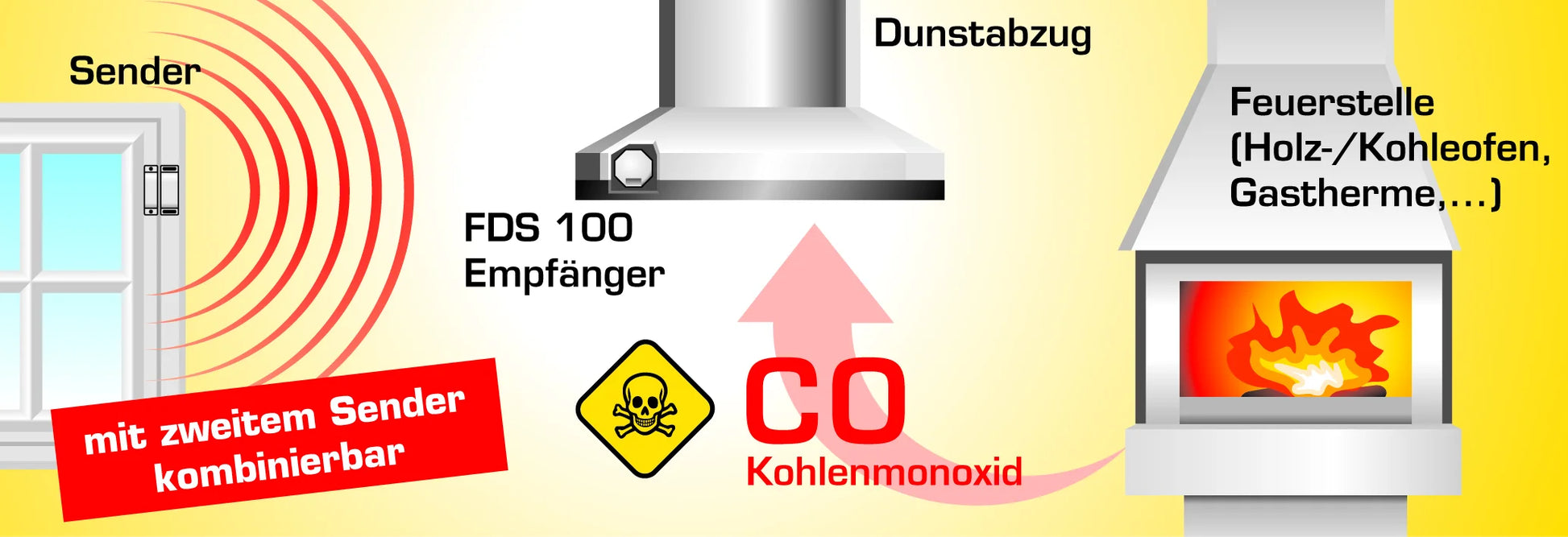

Wenn Abluftanlagen in Räumen mit Feuerstätten betrieben werden, kann Unterdruck entstehen – dadurch könnten giftige Abgase (z. B. Kohlenmonoxid) zurückströmen. Die Abluftsteuerung verhindert das und ist in diesen Fällen verpflichtend. siehe Feuerstättenverordnung (§4 Abs. 2 FeuVo)
Erfüllt das FDS 100 SET die Vorschriften für Abluftanlagen in Verbindung mit Feuerstätten?

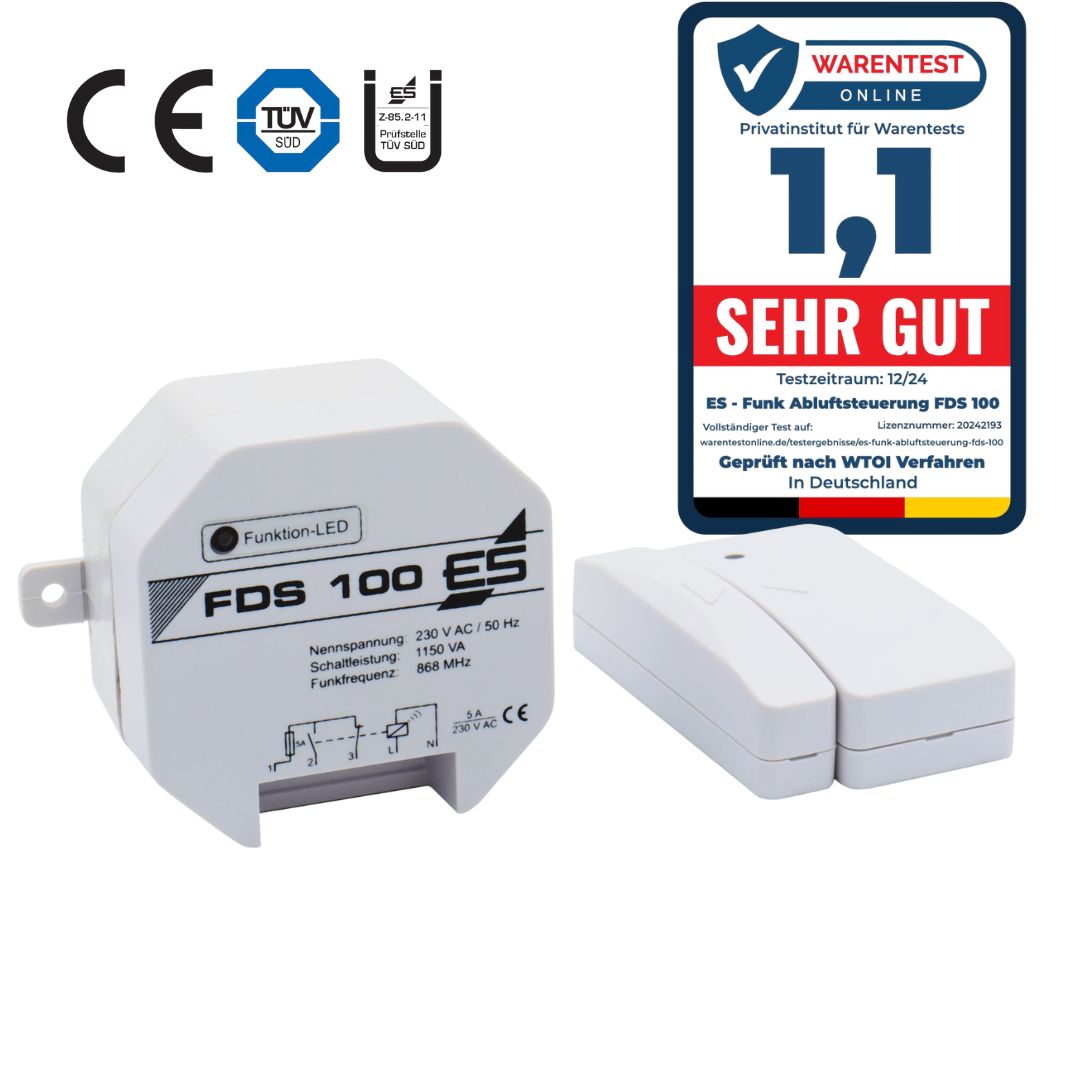

Ja, das FDS 100 SET ist daher auch TÜV-geprüft und DIBt (Deutsches Institut für Bautechnik) zertifiziert. Das Zulassungszertifikat finden Sie auf dieser Website im Download-Bereich.
🛒 Kauf & Service

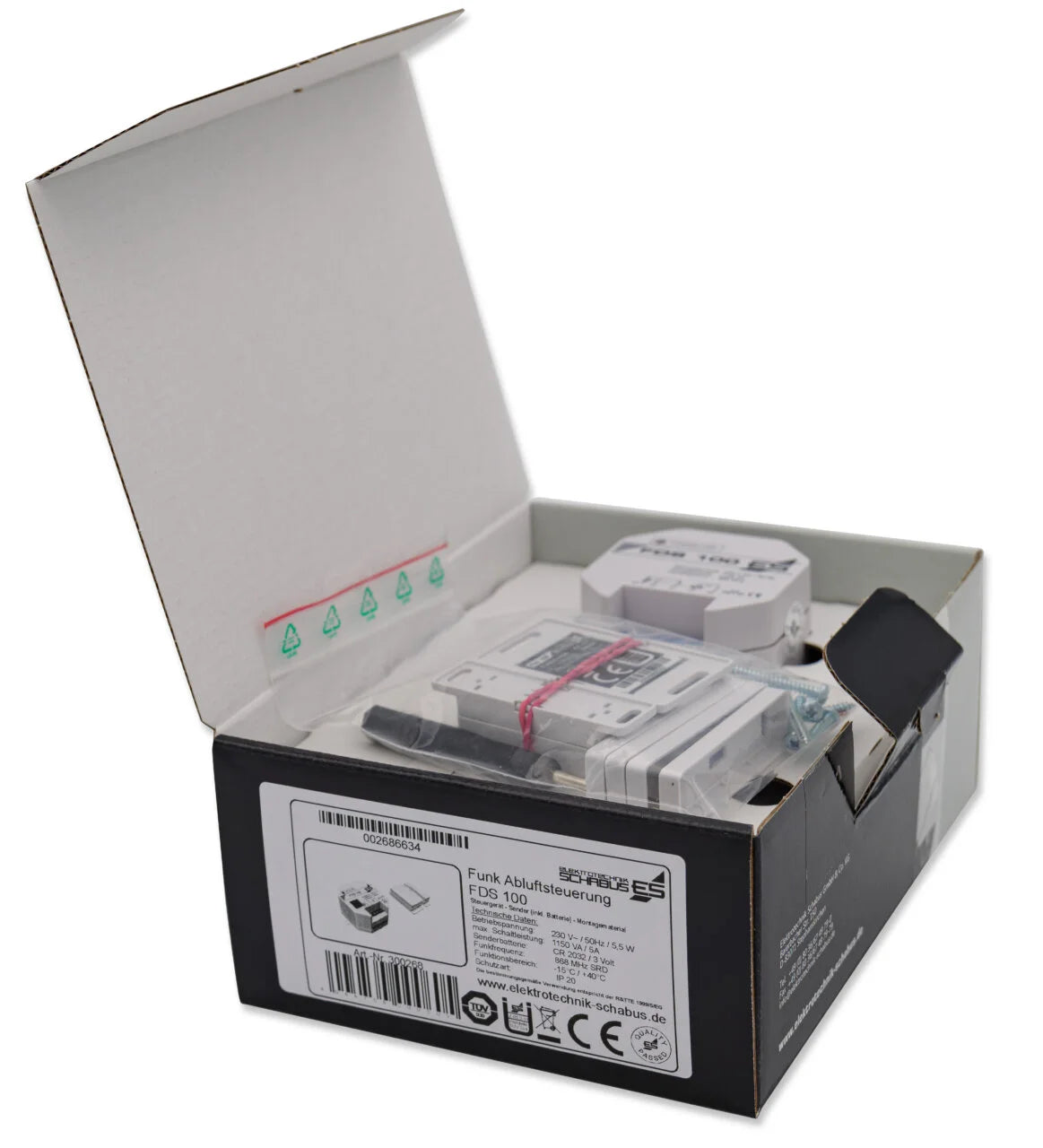

Welche Komponenten sind im FDS 100 SET enthalten?

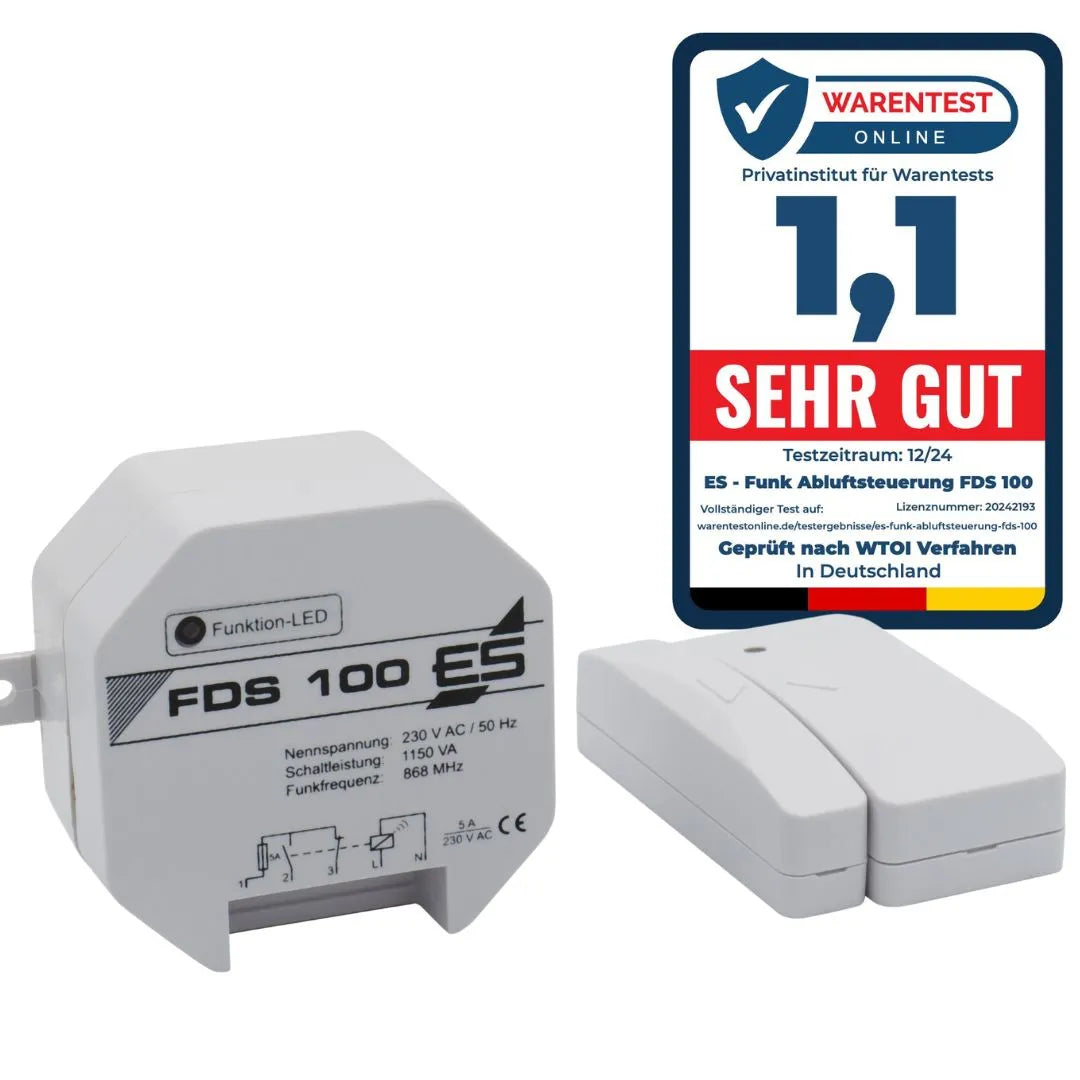

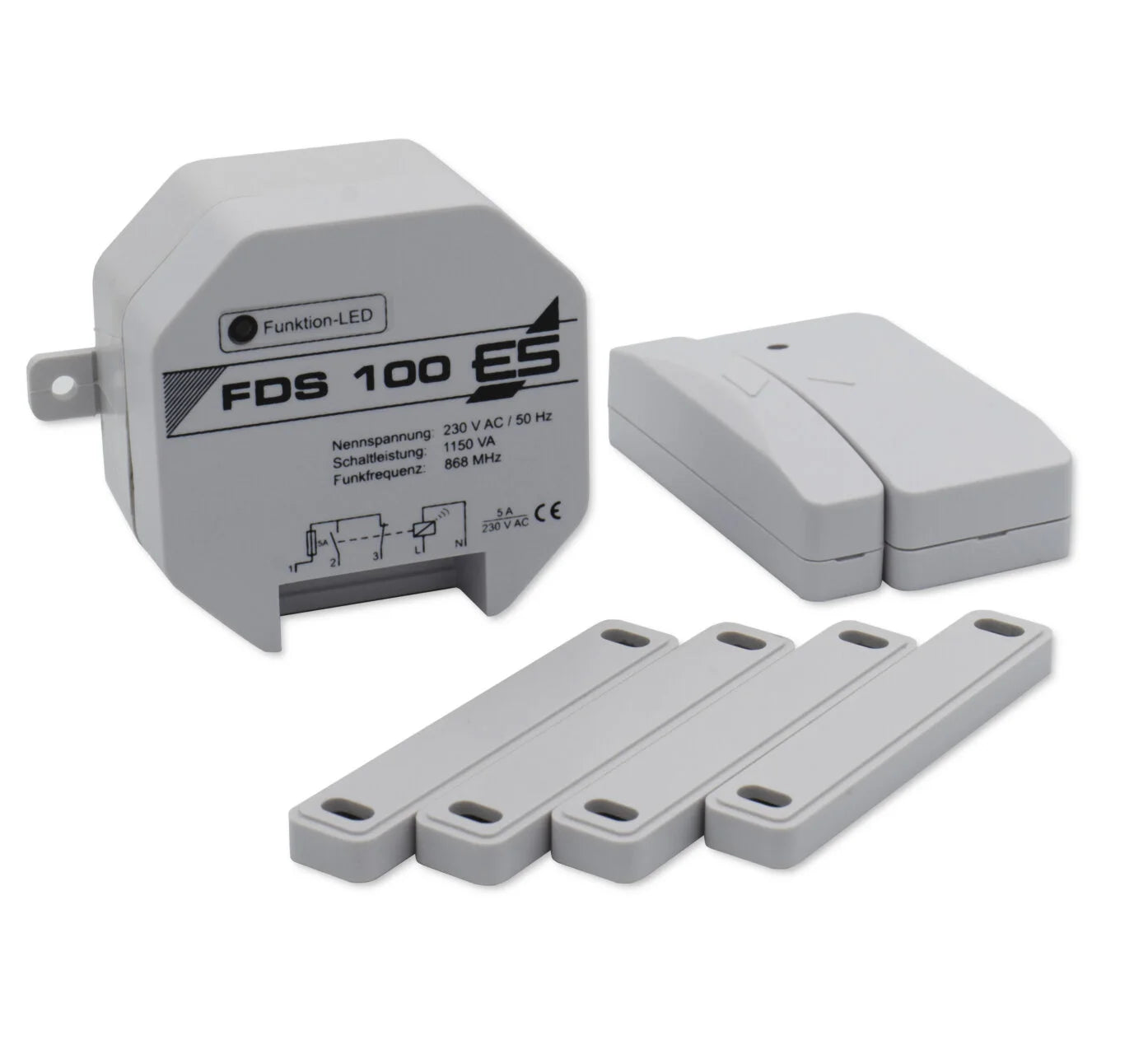

Ein batteriebetriebener Fenstersender (Fensterkontaktschalter, Magnetschalter) , ein 230 V-Empfänger (Einbau) sowie Montagematerial und Anleitung.
Gibt es Ersatzteile (z. B. Ersatzsender, Batterien, Relais)?
Ja. Sender (FDS 098 Artikel 300098), Empfänger (FDS 199 Artikel 300601) – hier wird bei der Bestellung die Seriennummer vom Hauptset benötigt – sowie Batterien (Artikel 200764) sind einzeln erhältlich.
Wie lange ist die Garantie?
Sie erhalten 2 Jahre Garantie auf das Produkt gemäß den gesetzlichen Bestimmungen.
Wer hilft mir bei technischen Fragen oder im Garantiefall?
Unser technischer Support steht Ihnen telefonisch oder per E-Mail zur Verfügung. Die Kontaktdaten finden Sie auf unserer Website.
