Artikelnummer: 300761
Levertijd: 2-3 werkdagen
Bekijk alle details

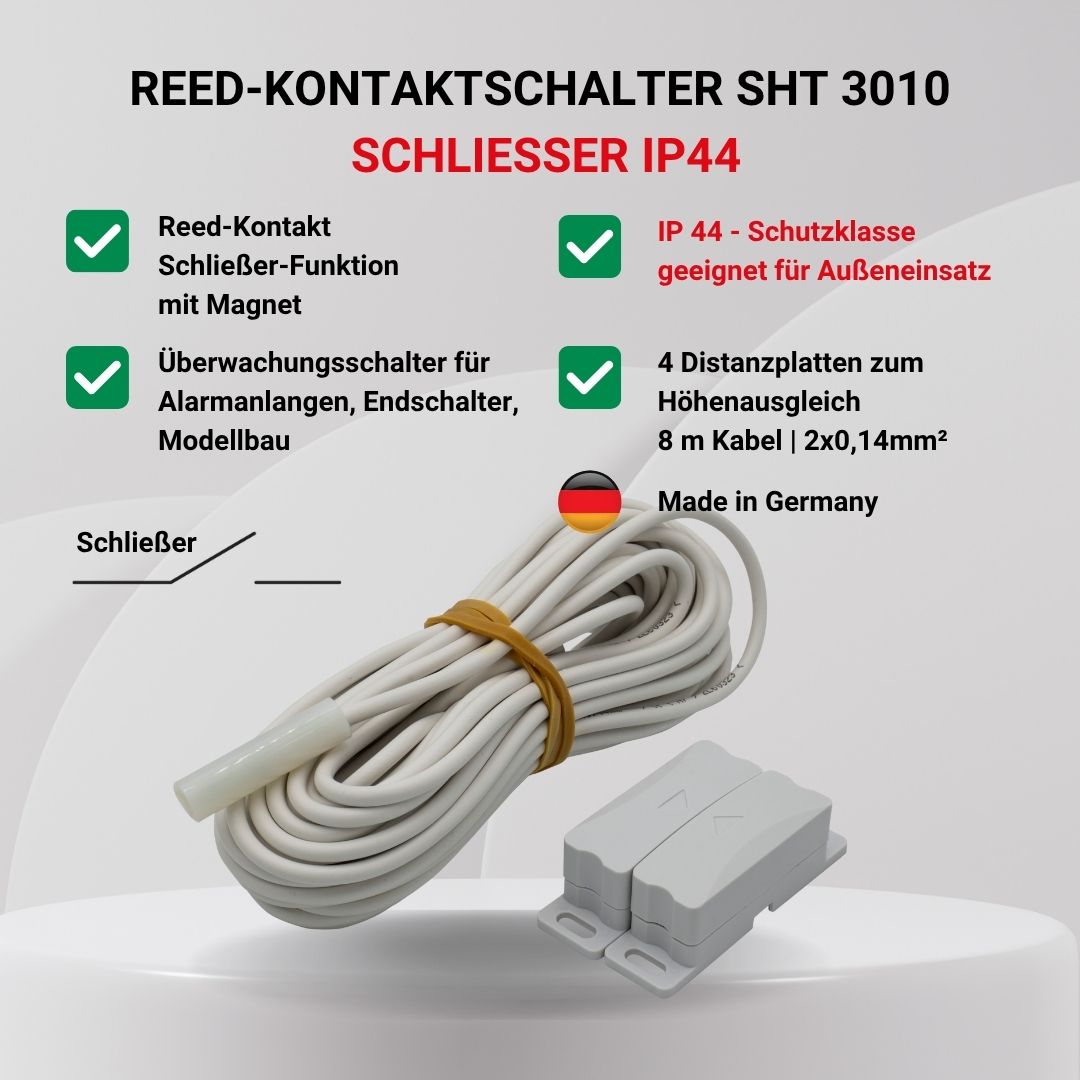

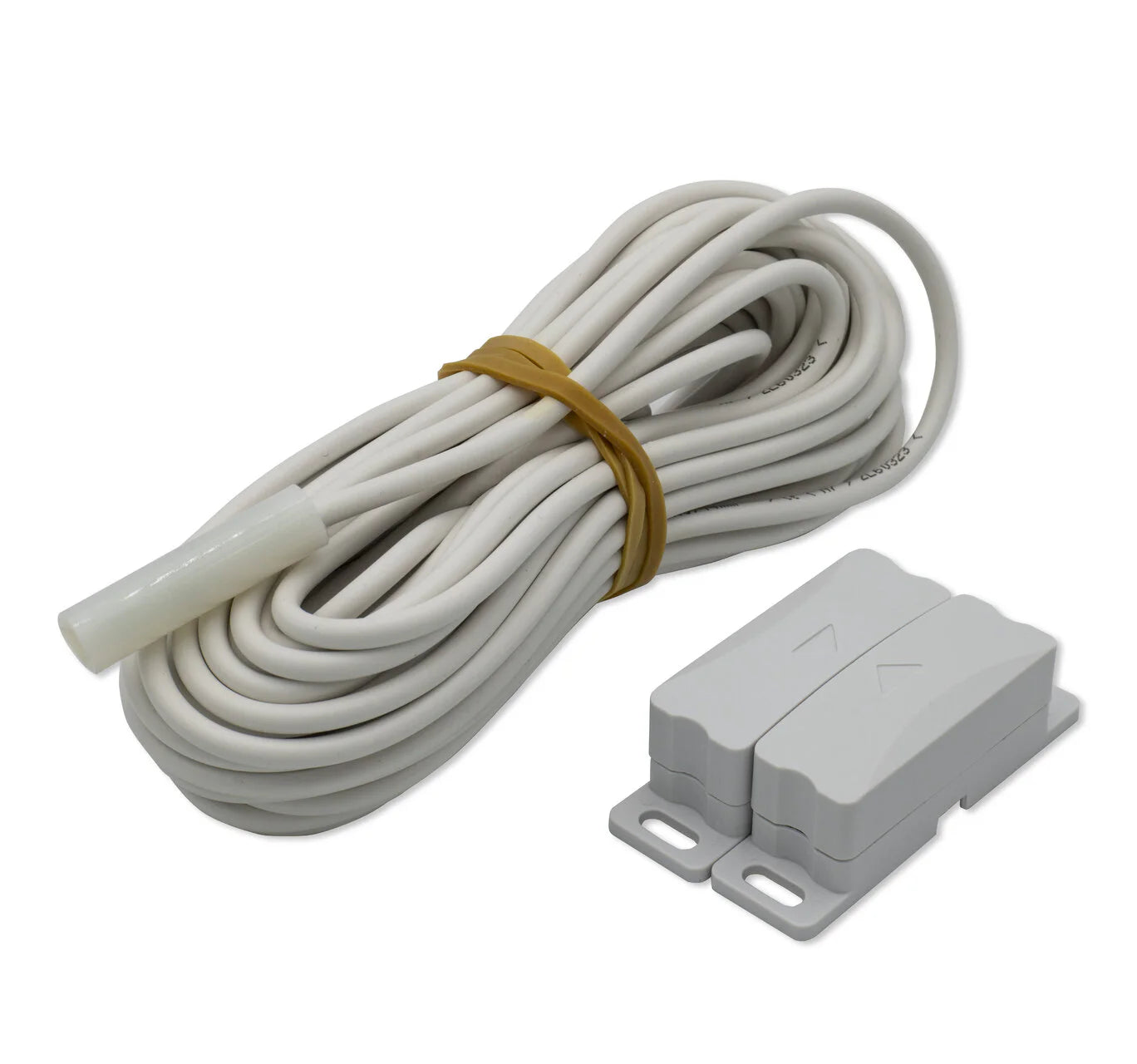

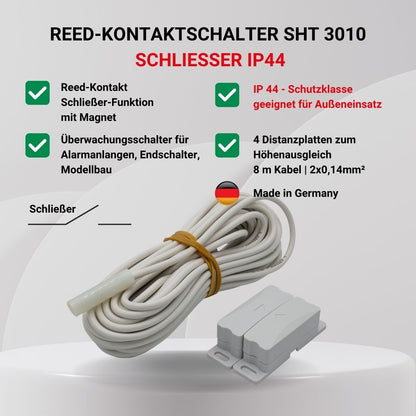

1× Reed-Kontaktschalter SHT 3010 (Schließer)
8 m Anschlussleitung (2-polig)
4× Distanzplatten zum Höhenausgleich
Montagematerial
Der SHT 3010 ist ein universell einsetzbarer Magnetschalter mit Schließerfunktion.
Befindet sich der Magnet in unmittelbarer Nähe des Schalters, schließt der integrierte Reedkontakt den Stromkreis. Entfernt sich der Magnet, wird der Kontakt wieder geöffnet.
Im Gegensatz zu den reinen Innenraum-Varianten ist der SHT 3010 auch für den Einsatz im Freien geeignet.
Damit kann der Reed-Kontaktschalter sowohl:
im Innenbereich
als auch an der Außenseite von Türen und Fenstern
montiert werden.
Die beiliegenden Distanzplatten ermöglichen eine exakte Anpassung an unterschiedliche Rahmenhöhen.
Schließer: Kontakt schließt bei Annäherung des Magneten
Öffner: Kontakt öffnet bei Annäherung des Magneten
Wechsler: Kontakt wechselt zwischen zwei Zuständen
Die Wahl der Kontaktart richtet sich nach der gewünschten Signalverarbeitung in Ihrer Anwendung.

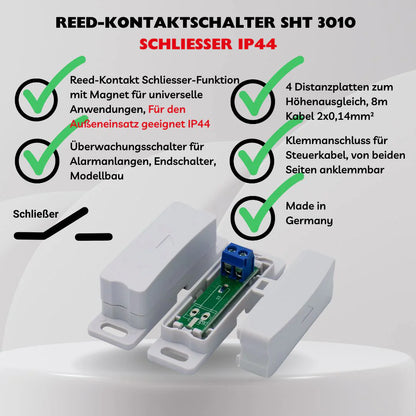

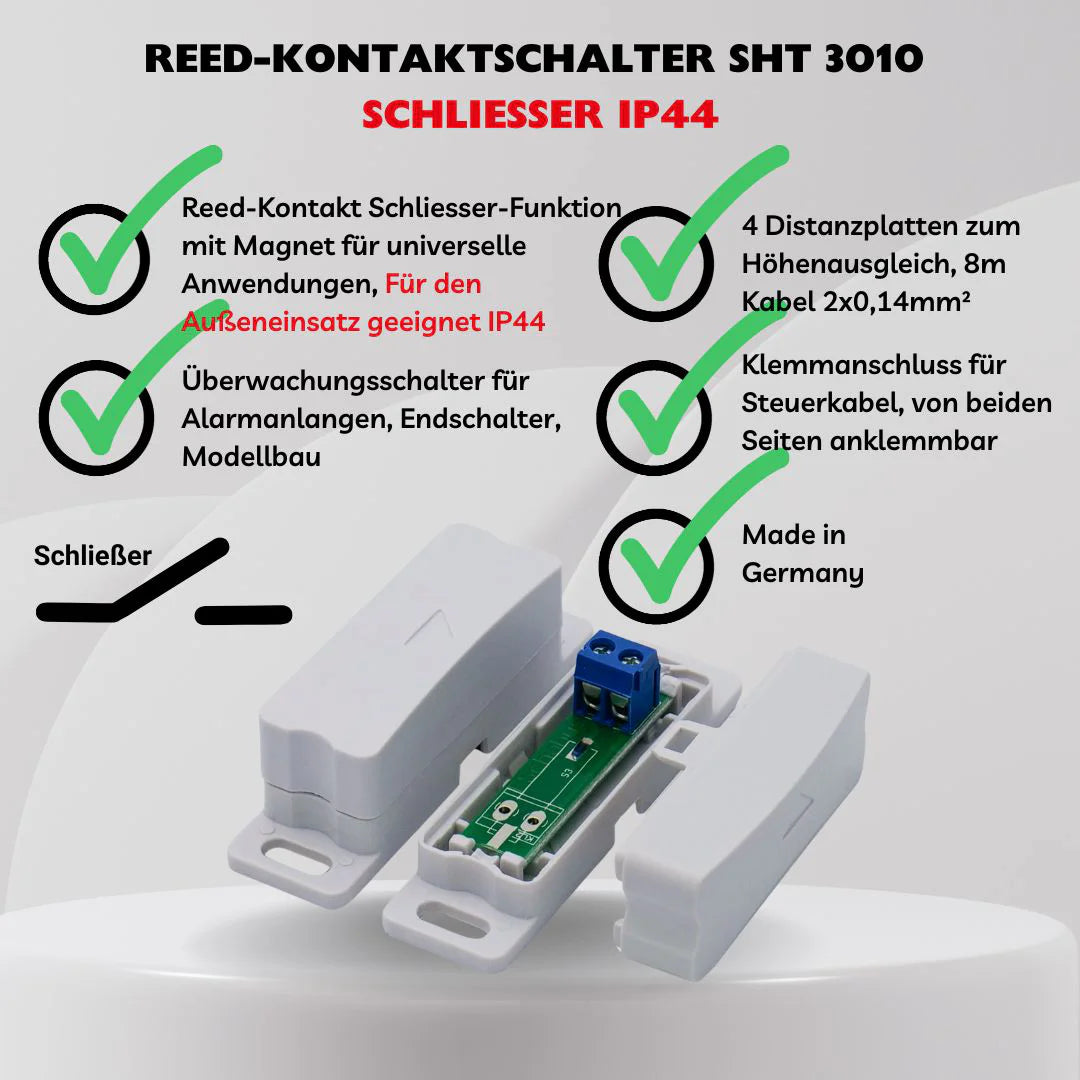

Der Anschluss erfolgt über die integrierte 2-polige Leitung (8 m).

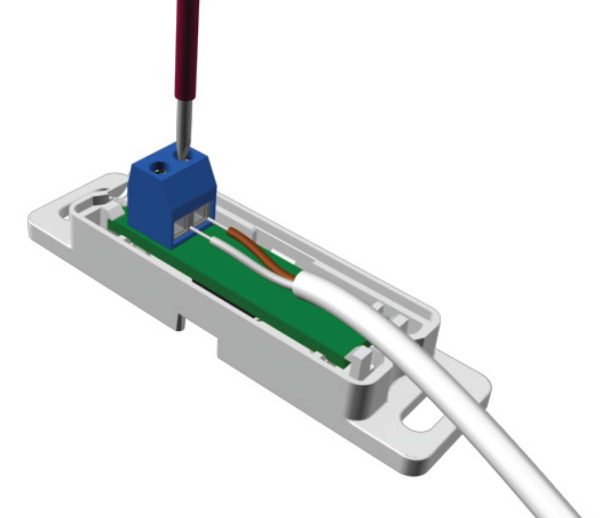

Zusätzlich kann ein Steuerungskabel vom Typ LIYY 2×0,14 mm² an der Klemme angeschlossen werden.
Das Kabel kann von beiden Seiten eingeführt werden, wodurch eine Serienschaltung mehrerer Kontaktschalter möglich ist.
Kontaktart: Schließer
Schaltleistung: 10 W
Belastbarkeit: max. 500 mA
Schaltspannung: max. 20 V
2-adrige Anschlussleitung (8 m)
Geeignet für Innen- und Außeneinsatz
Gehäusefarbe: Telegrau-4
Weitere RAL-Farben auf Anfrage
Für zusätzliche Verdrahtung oder Erweiterungen empfehlen wir eine flexible Steuerleitung vom Typ:
Diese eignet sich ideal für die saubere und normgerechte Installation in Steuerstromkreisen.
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch fachkundiges Personal durchgeführt werden.
Vor Installations- oder Wartungsarbeiten ist die Spannungsfreiheit sicherzustellen.
Die Installation hat entsprechend der geltenden Vorschriften und Normen zu erfolgen.
Dieser Reed-Kontaktschalter verfügt über keine Kabelbruchsicherung und ist daher nicht als Erweiterung für Schabus Abluft- oder Klimasteuerungen geeignet.
Unsachgemäße Installation kann zu Fehlfunktionen oder Sachschäden führen.
WEEE-Nr.: DE91394868
| Schakelprestaties | 25 V AC | 60VDC |
|---|---|
| Functioneel gebied | -15°C/+40°C |
| Beschermingsklasse | IP44 |
| Afmetingen (BxBxD) | |
| Stroomverbruik | 0,5A |
| Kleur | Telegrijs 4 |
| Relaiscontact | Dichterbij |
| Lijn | 8m | 2-polig |
| Overdragen | Kabel |
