Kabel-Abluftsteuerung KDS 116

Kabel-Abluftsteuerung KDS 116

79,00 €
79,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten
  • sorgt für sicheren Betrieb von Dunstabzugssteuerung, Badlüftersteuerung, Abluftwäschetrockner
  • schützt vor Unterdruck, durch den u.a. gefährliches Kohlenmonoxid in die Raumluft gezogen werden könnte
  • TÜV-geprüft (ohne DIBt-Zertifizierung)
  • höhere Schaltleistung: 3500 VA (2300 W) / 16 A (10A)
  • Relaiskontakt 16 A Wechsler (potentialfrei)
  • Beleuchtung der Abzugshaube funktioniert auch bei geschlossenem Fenster
  • erweiterbar mit Zusatzschalter KMS 098K22  für zweites Fenster
  • geeignet z.B. für BORA Professional Home In, Miele PUR 98, Miele KMDA7774


  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300750

Levertijd: 2-3 werkdagen

Bekijk alle details
Kabel-Abluftsteuerung KDS 116

Kabel-Abluftsteuerung KDS 116

79,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • Verbindingsvoorbeelden
  • FAQ - Veelgestelde vragen
  • Recensies

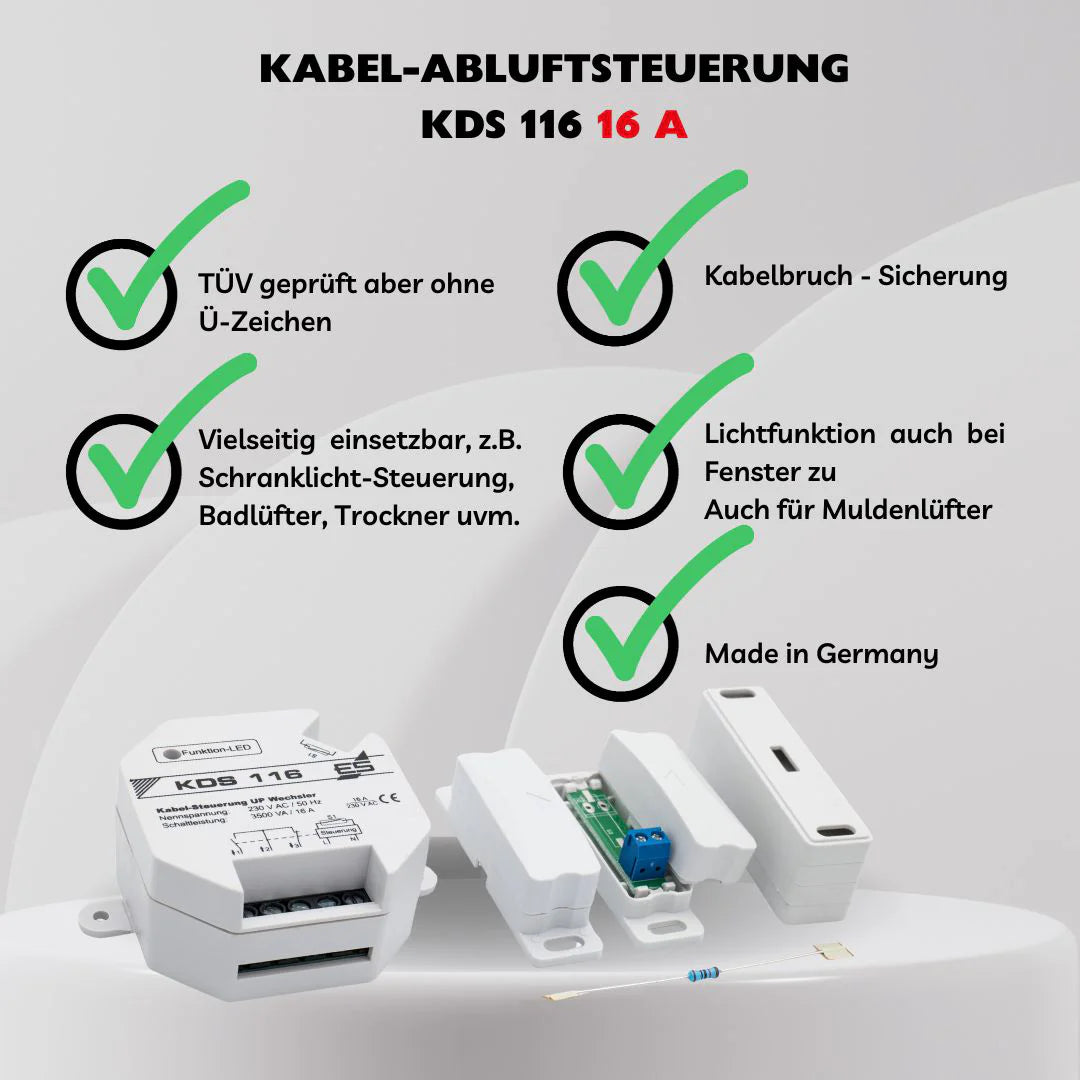

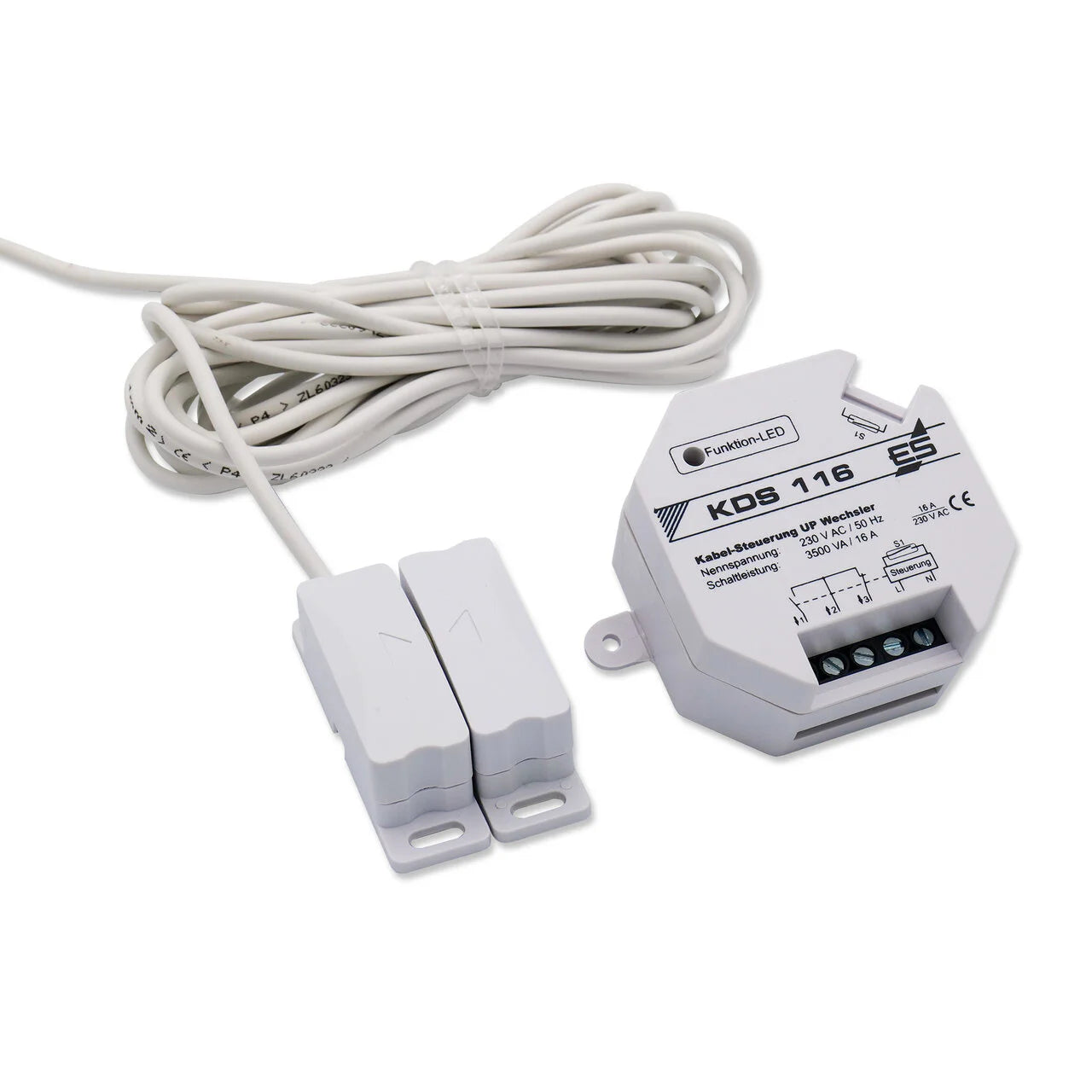

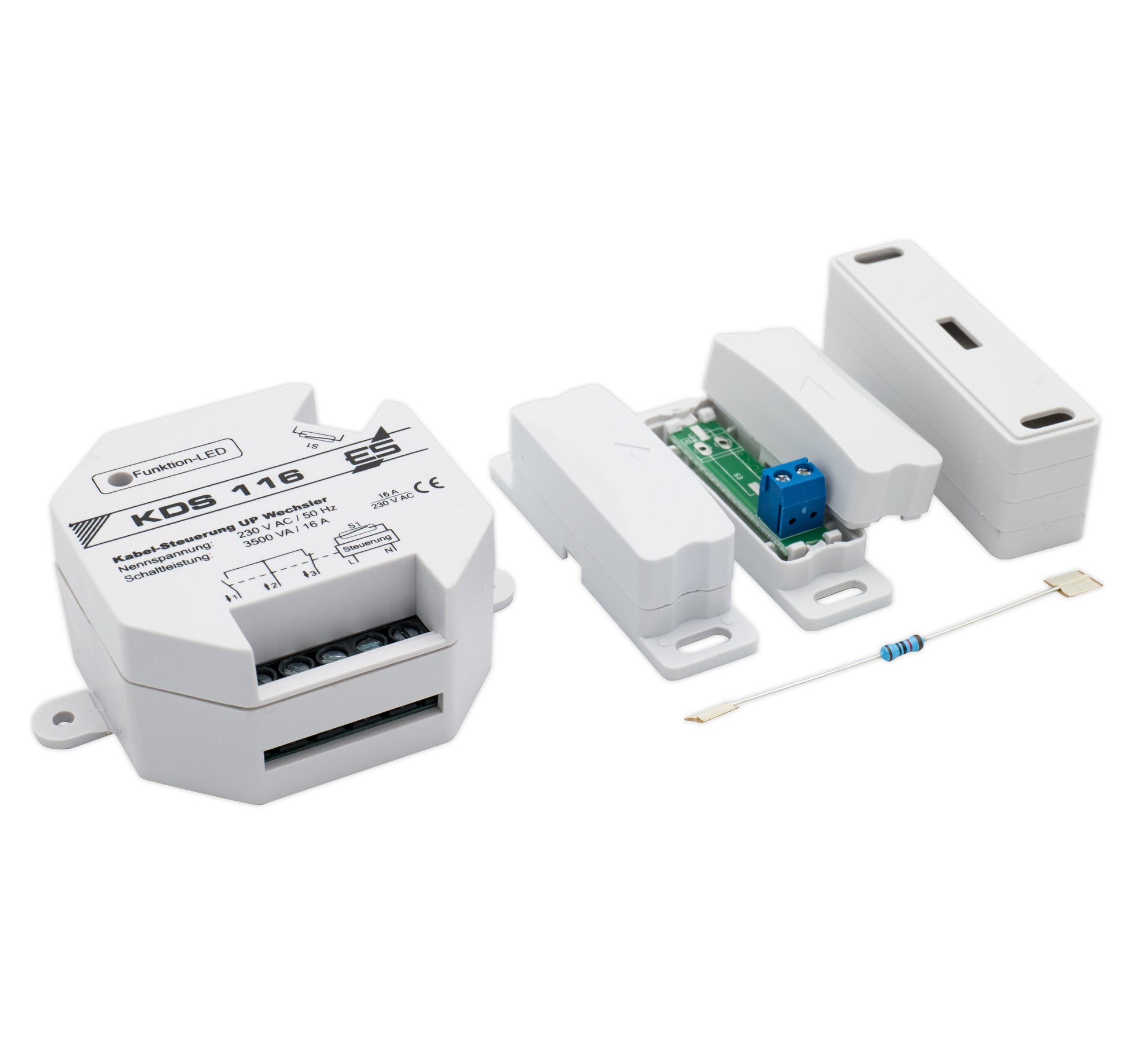

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

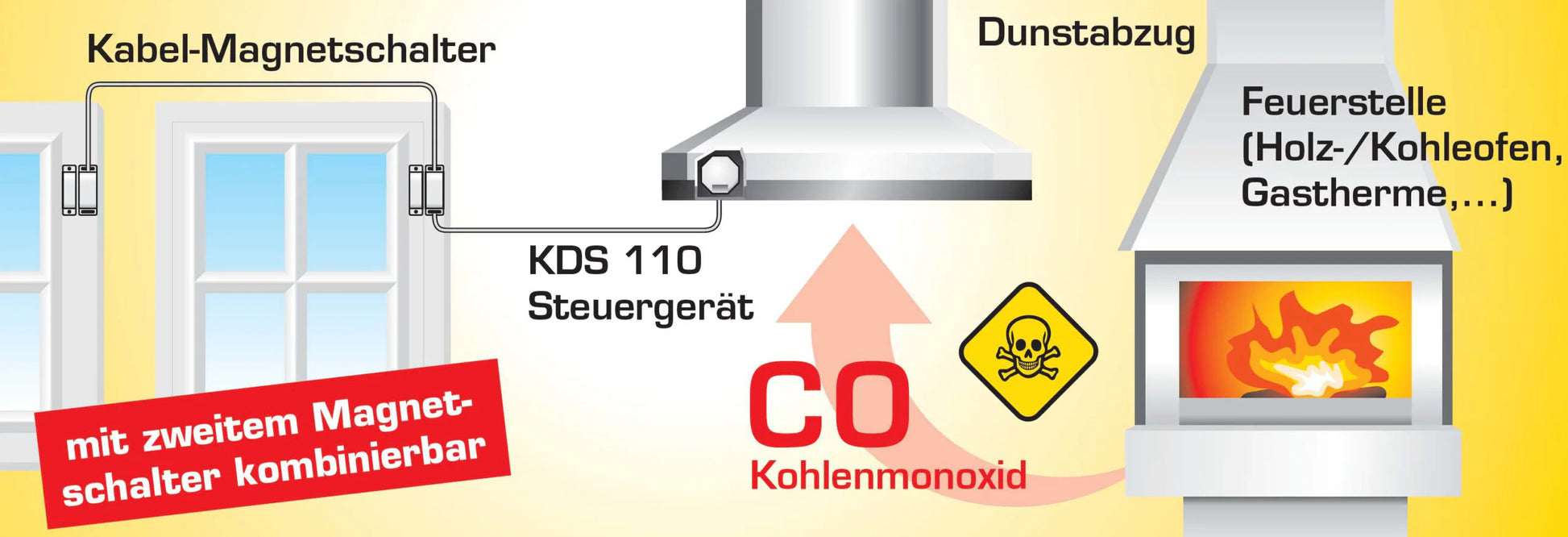

Die KDS 116 Kabelabluft-Steuerung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Die KDS 116 Kabelabluft-Steuerung unterbricht bei geschlossenem Fenster nicht die gesamte Stromzufuhr zur Abluftanlage. Die Stromtrennung erfolgt selektiv – nur die Lüfterfunktion wird ausgeschaltet, so dass andere Funktionen wie Beleuchtung, Uhrzeit oder Bedienfeld weiterhin aktiv bleiben können, sofern die Geräteinstallation das unterstützt. Ein Plus an Komfort und Sicherheit!



Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

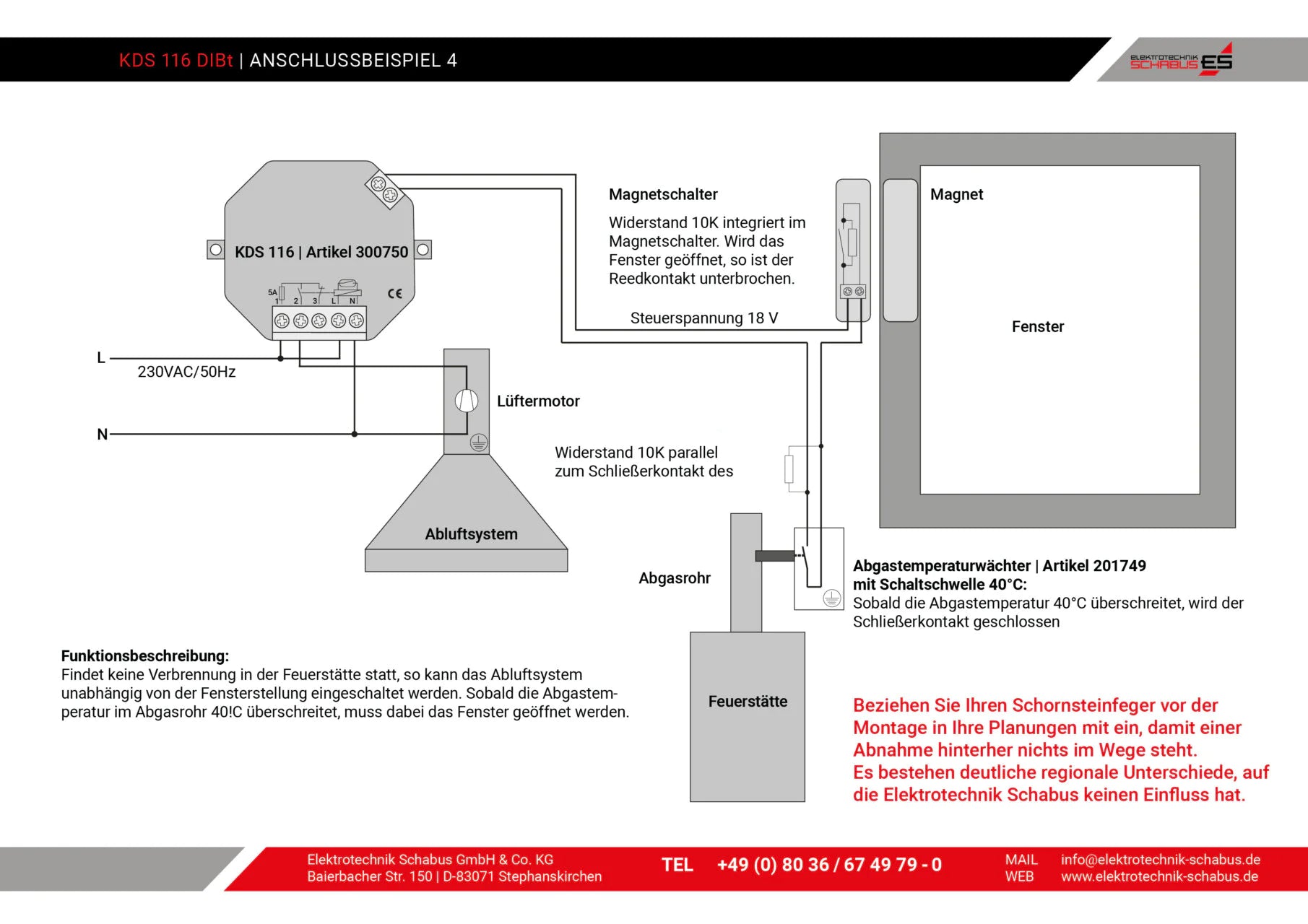

KDS 116 kombiniert mit Abgastemperaturwächter ATW-519: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.



WEEE-NR.: DE91394868
Bedrijfsspanning 230 V ~ (+/-10%) V AC / 50-60 Hz
Schakelprestaties 3500 VA (2300 W), 16 A (10A)
Functioneel gebied -15° C / +40° C
Beschermingsklasse IP 20
TÜV-getest TÜV-geprüft
Afmetingen (BxBxD)

Magneetschakelaar 55x15x18 mm, besturingseenheid 51x51x26 mm, magneet 55x15x18 mm, afstandsplaat 55x15x5 mm
Montage Installatie
Stuurspanning 18 V

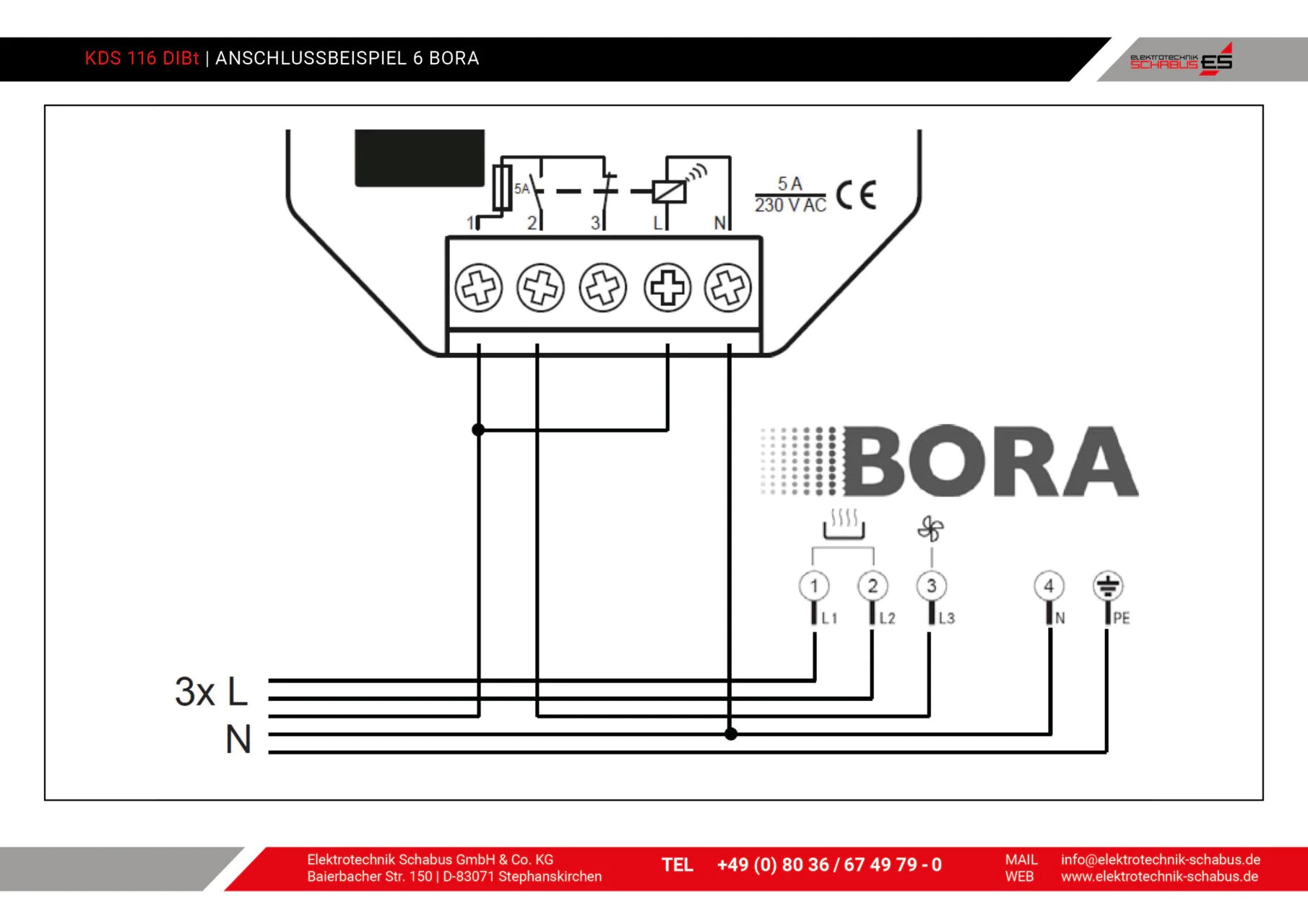

Aansluitvoorbeeld BORA Basic BIA | BHA | …

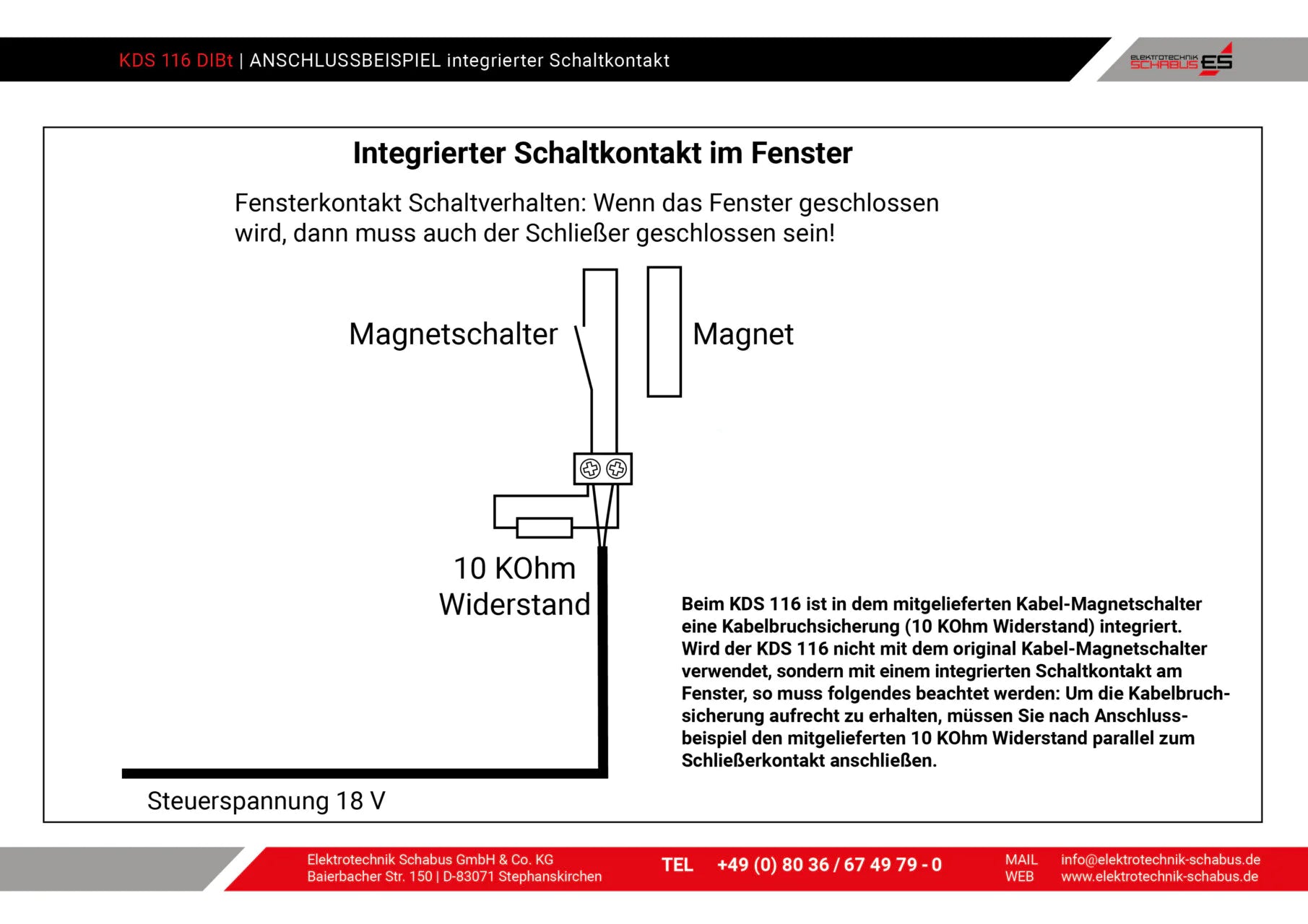

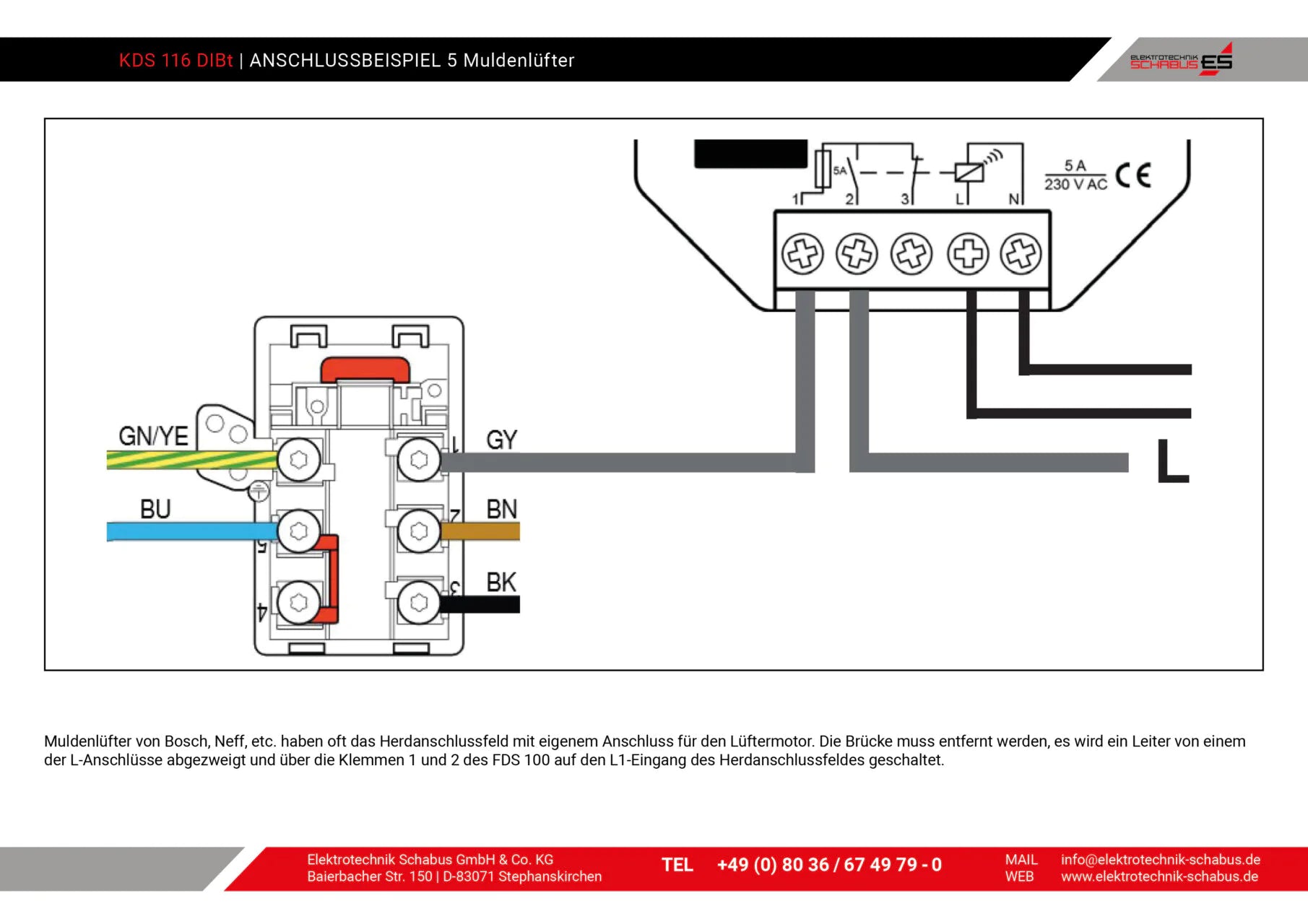

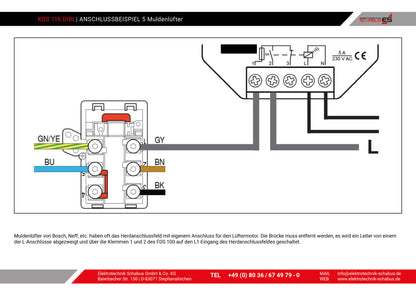

Aansluitvoorbeeld 4Downdraft ventilatoren van Bosch, Neff etc. hebben vaak het kachelaansluitpaneel met een eigen aansluiting voor de ventilatormotor. De brug moet worden verwijderd, van één van de L-aansluitingen wordt een geleider afgetakt en via klemmen 1 en 2 van de FDS 100 aangesloten op ingang L1 van het kachelaansluitpaneel.

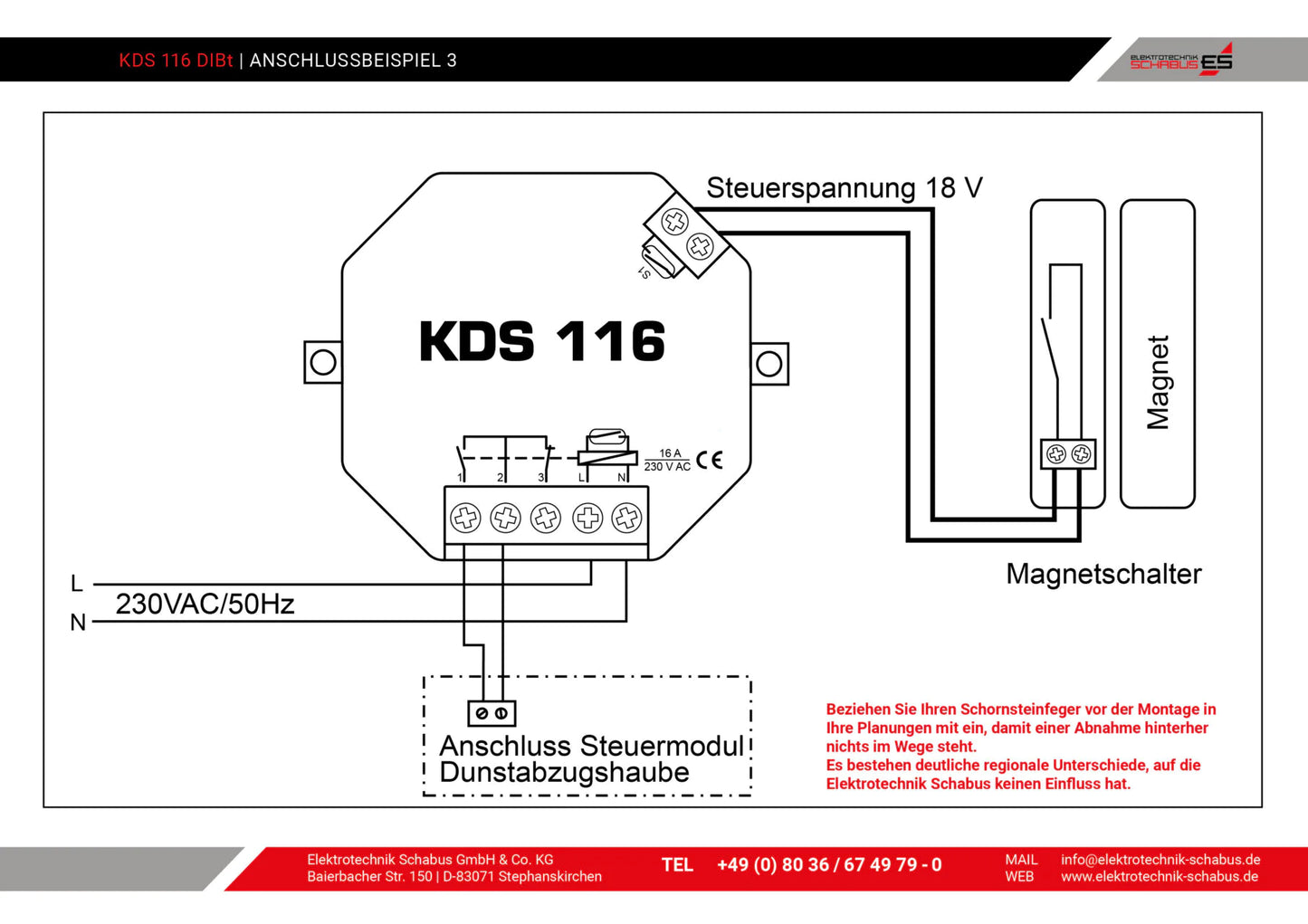

Aansluitvoorbeeld 3Sommige fabrikanten van afzuigkappen bieden externe aansluitmodules aan voor aparte aansturing van de ventilatormotor, z.BBORA Professional Home In, Miele KMDA7774 en vele andere. Dit is mogelijk met het potentiaalvrije relaiscontact van de FDS 100-ontvanger. Door de FDS 100 aan te sluiten op een stuurcontact, is hij ook BLDC-compatibel.

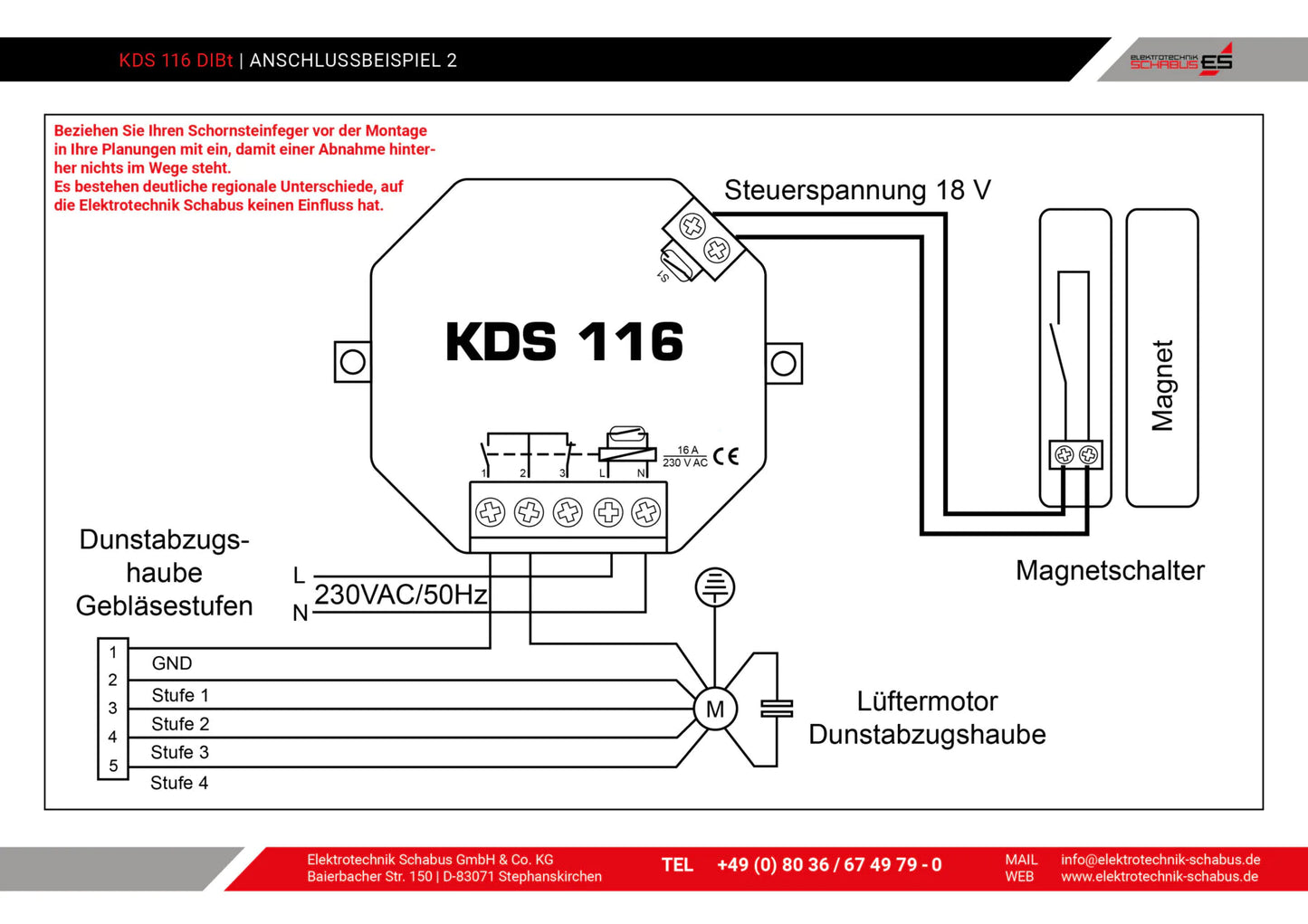

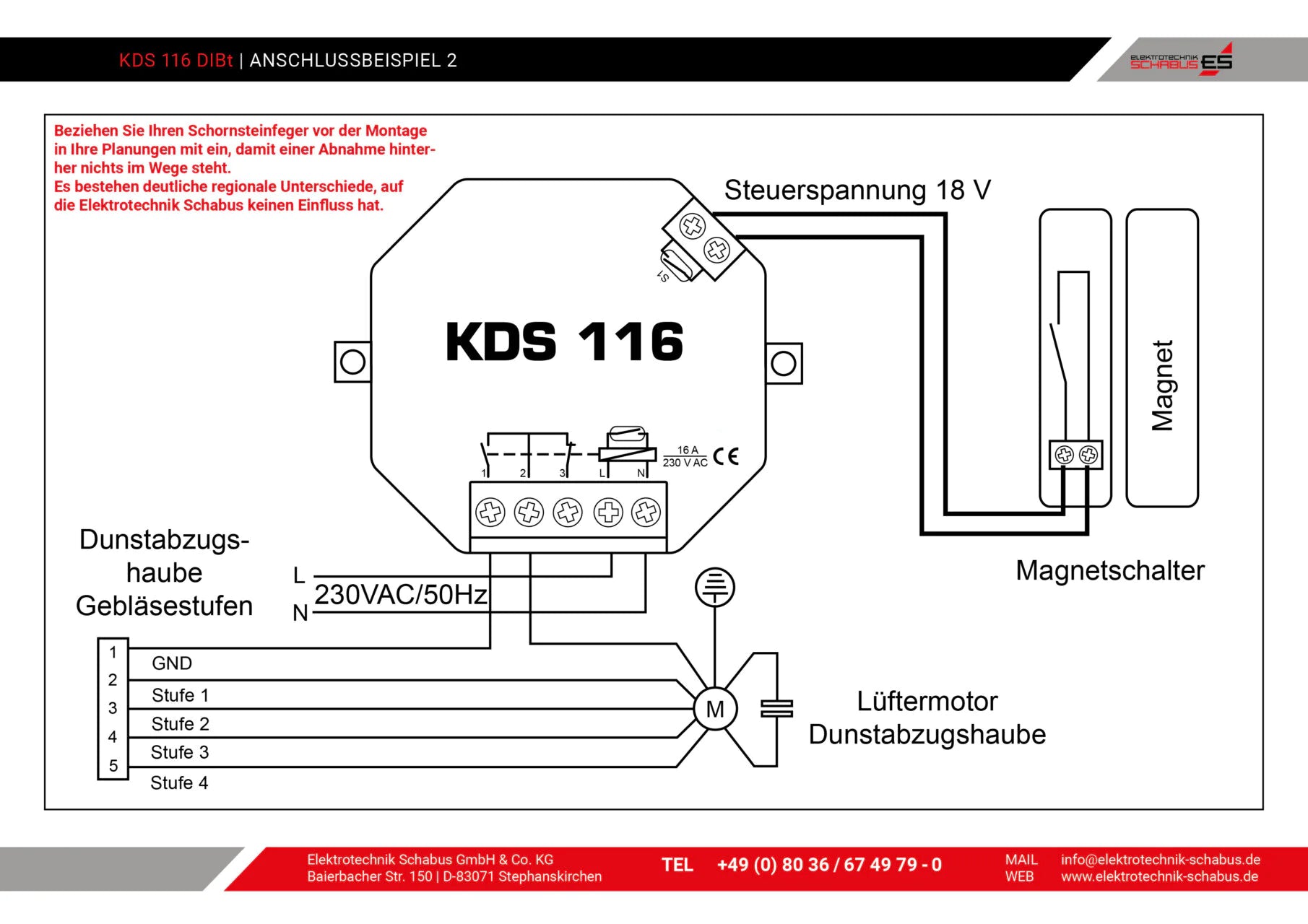

Aansluitvoorbeeld 2Bij oudere afzuigkappen met mechanische ventilatorsnelheidsschakeling wordt de ontvanger op de toevoerleiding van de ventilatormotor aangesloten, zodat de afzuigkapverlichting onafhankelijk van de raamstand werkt.

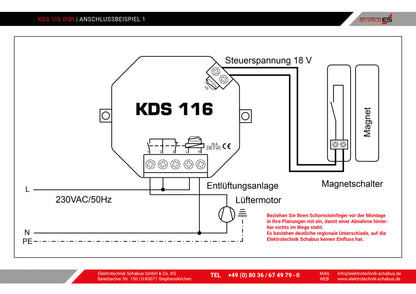

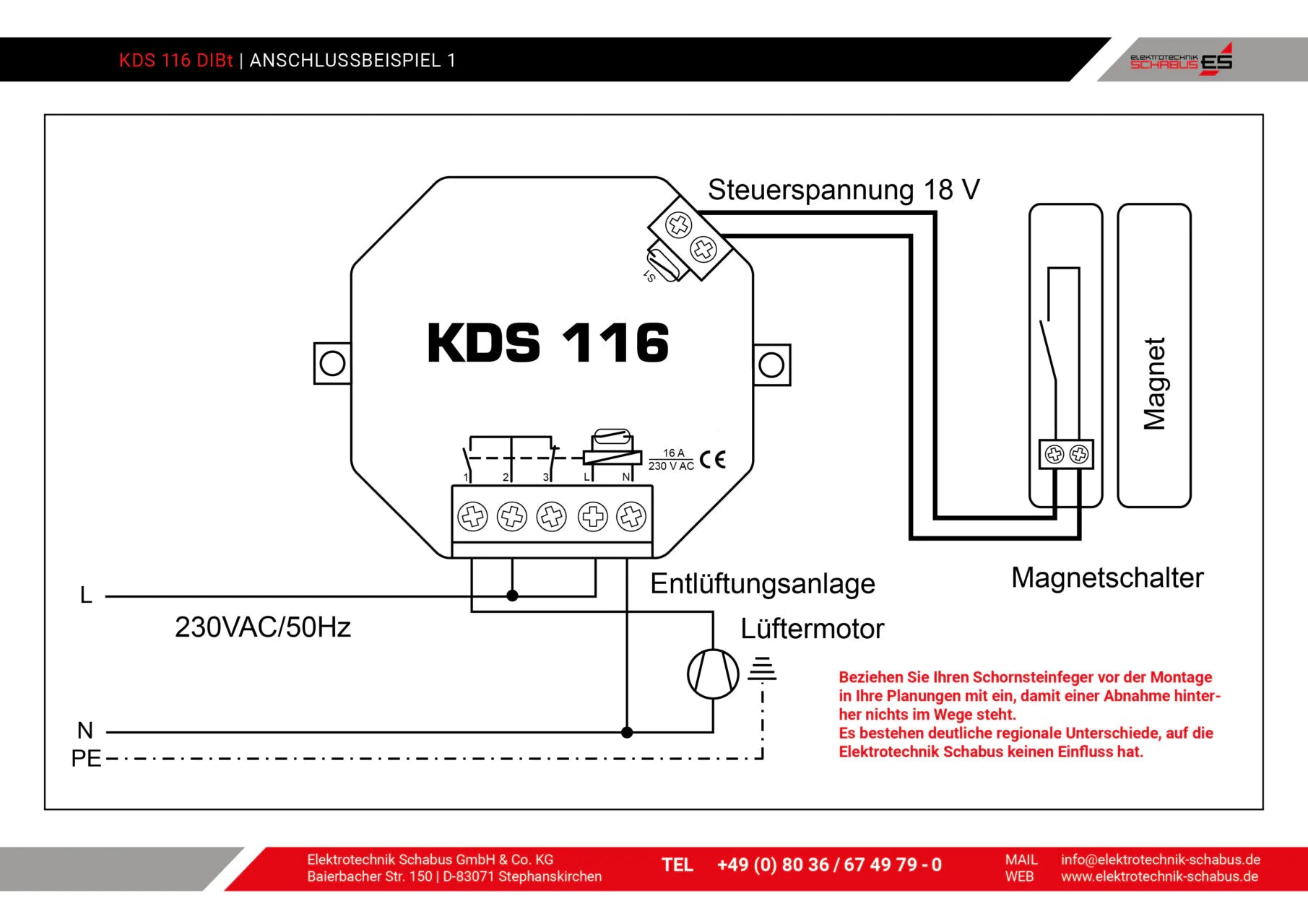

Aansluitvoorbeeld 1Wanneer het raam gesloten is, schakelt de ontvanger de ventilatormotor van de afzuigkap of het ventilatiesysteem spanningsloos. De ontvanger kan zowel opbouw als inbouw worden gemonteerd in een verdeler, schakelaar of stopcontact met een minimale diameter van 60 mm. De bevestigingslipjes aan de zijkant van de ontvanger kunnen indien nodig worden weggebroken. Om een ​​goede radioverbinding te garanderen, moet installatie in de afzuigkap zelf worden vermeden.

Gevaar! Metalen beschermen radiotransmissies* Obstakels, vooral metalen, verkleinen soms het bereik aanzienlijk in vergelijking met open ruimte. Het werkelijke bereik is altijd afhankelijk van de betreffende installatie. Als er ondanks een nieuwe batterij regelmatig onderbrekingen in de werking optreden, is dit vaak de oorzaak van een slechte radioverbinding. De afstand tussen zender en ontvanger speelt nauwelijks een rol. Houd de ontvanger minimaal 20 cm verwijderd van het dichtstbijzijnde metalen oppervlak. Dikke glasplaten, keramische kookplaten, keukenkasten met potten en pannen, maar ook wanden en plafonds bieden uitstekende bescherming tegen radiogolven en verstoren de betrouwbare werking. Voor een goede verbinding dient u tijdens de installatie de ontvanger zo te richten dat de LED naar de zender “kijkt”.

🔧 Technologie & functie

Hoe werkt de afvoerluchtregeling KDS 116 precies? De KDS 116 kabelafvoerluchtregeling zorgt ervoor dat uw afzuigsysteem (bijv. afzuigkap) alleen ingeschakeld kan worden als er een raam open staat. Een bedrade magnetische raamschakelaar detecteert de raampositie en zendt het signaal naar de ontvanger, waardoor het uitlaatsysteem wordt ingeschakeld.

Wat gebeurt er als het raam gesloten is terwijl de kap draait? In dit geval onderbreekt de ontvanger de stroomtoevoer naar het uitlaatsysteem. De kap schakelt uit of kan niet meer worden bediend - dit dient ter bescherming tegen onderdruk en gevaarlijke uitlaatgasachterstanden.

Kan het systeem ook met meerdere ramen worden gebruikt? Ja. Voor een OK-operatie (minstens één van de twee ramen open) kan een extra magnetische raamschakelaar worden gebruikt Kabel-Magnetschalter KMS 098K22 (Artikel 300743) kan worden geïnstalleerd.

🛠️ installatie & verenigbaarheid

Past de KDS 116 op elke afzuigkap? In principe wel - hij kan worden geïntegreerd in elke 230V-toevoerleiding naar de motorkap of het uitlaatsysteem. Vraag bij apparaten met speciale aansluitingen de opgeleide elektricien om advies, die de afvoerluchtregeling voor u zal installeren. Als het schakelvermogen meer dan 5 ampère bedraagt, moet een gekwalificeerde elektricien een contactor aansluiten.

Hoe wordt de zender aan het raam bevestigd? De zender en de magneet worden met behulp van de meegeleverde schroeven rechtstreeks op het raamkozijn en de raamvleugel gemonteerd; Met de meegeleverde afstandsplaten kunt u een hoogtecompensatie creëren tussen raamkozijn en raamvleugel. Zorg ervoor dat de afstand tussen de zender en de magneet maximaal 5 mm bedraagt, idealiter 1-2 mm.

Kan ik het systeem zelf installeren of heb ik een elektricien nodig? Je kunt de zender zelf bevestigen. U dient een opgeleide elektricien in te huren om de ontvanger in de voeding te installeren.

Is de KDS 116 kabelafvoerluchtregeling compatibel met afvoerdrogers of open haarden? Ja, in dit geval kunt u gebruiken KDS 116 met Abgastemperaturwächter ATW-519 combineren: Zodra de uitlaatgastemperatuur in de uitlaatpijp boven de 40°C komt, moet het raam worden geopend. Neem vóór de installatie uw schoorsteenveger mee in uw planning, zodat niets de acceptatie achteraf in de weg staat. Er zijn duidelijke regionale verschillen waarop Elektrotechnik-Schabus geen invloed heeft.

Wat is het verschil tussen inbouw- en plug-in ontvangers? De Ingebouwde ontvanger (KDS 116) is stevig geïntegreerd in de stroomkabel van de afzuigkap.
De Tussenstekkerontvanger (KDS 210) wordt simpelweg aangesloten tussen het stopcontact en de afzuigkap – zonder enige bedrading.

➕ Uitbreidingen & Varianten

Kan ik een tweede ontvanger bedienen?

nee

Hoe kan ik twee vensters monitoren? (OF-link)

U heeft de mogelijkheid met een extra Kabel-Magnetschalter KMS 098K22 (Artikel 300743) om een ​​tweede venster te gebruiken. Er moet dan minimaal één raam open staan ​​zodat het uitlaatsysteem in werking kan treden.

Hoe werkt de extensie met Kabel-Magnetschalter KMS 098K22 (Artikel 300743)? De extra magnetische raamschakelaar wordt net als de eerste op het raam gemonteerd. Beide schakelaars werken parallel.

Kan de controlelijn | moet de kabel verlengd worden?

ja, tot maximaal 25 meter

🧾 Juridisch & Beveiliging

Waarom is afvoerluchtregeling voor afzuigkappen wettelijk verplicht? Als afvoerluchtsystemen in ruimtes met open haarden worden gebruikt, kan onderdruk ontstaan ​​– hierdoor kunnen giftige uitlaatgassen (bijvoorbeeld koolmonoxide) terugstromen. Afzuigluchtregeling voorkomt dit en is in deze gevallen verplicht. zie Openhaardverordening (§4 Abs. 2 FeuVo)

Voldoet de kabelafvoerluchtregeling KDS 116 aan de voorschriften voor afvoerluchtsystemen in combinatie met haarden?

Ja, de KDS 116 kabelafvoerluchtregeling is ook TÜV-getest.

🛒 aankoop & dienst

Welke componenten zitten er in de KDS 116 kabelafvoerluchtregeling? Een kabelmagneetschakelaar/raamcontact (zender), een besturingseenheid (ontvanger), 6 meter besturingskabel, evenals montagemateriaal en gedetailleerde bedieningsinstructies.

Zijn er reserveonderdelen (bijvoorbeeld vervangende zenders, batterijen, relais)? Ja, de Kabel-Magnetschalter KMS 098K22 (Artikel 300743)

Hoe lang is de garantie? U krijgt conform de wettelijke voorschriften 2 jaar garantie op het product.

Wie kan mij helpen met technische vragen of in een garantiegeval? Onze technische ondersteuning is beschikbaar per telefoon of e-mail. De contactgegevens vindt u op onze website.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

Lieferumfang

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

Die KDS 116 Kabelabluft-Steuerung sorgt für einen sicheren Betrieb von Abluftanlagen, indem es die Fensterstellung überwacht und die Information über die Steuerleitung an den Einbau-Empfänger überträgt. Der Magnetschalter am Fenster erkennt zuverlässig, ob das Fenster gekippt oder geöffnet ist. Nur bei geöffnetem Fenster kann frische Zuluft einströmen und gefährlicher Unterdruck vermieden werden, der giftiges Kohlenmonoxid aus Verbrennungsstätten in den Raum ziehen könnte.

Die KDS 116 Kabelabluft-Steuerung unterbricht bei geschlossenem Fenster nicht die gesamte Stromzufuhr zur Abluftanlage. Die Stromtrennung erfolgt selektiv – nur die Lüfterfunktion wird ausgeschaltet, so dass andere Funktionen wie Beleuchtung, Uhrzeit oder Bedienfeld weiterhin aktiv bleiben können, sofern die Geräteinstallation das unterstützt. Ein Plus an Komfort und Sicherheit!



Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter KMS 098K22 (Artikel 300743)  ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

KDS 116 kombiniert mit Abgastemperaturwächter ATW-519: Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.



WEEE-NR.: DE91394868
Technische informatie
Bedrijfsspanning 230 V ~ (+/-10%) V AC / 50-60 Hz
Schakelprestaties 3500 VA (2300 W), 16 A (10A)
Functioneel gebied -15° C / +40° C
Beschermingsklasse IP 20
TÜV-getest TÜV-geprüft
Afmetingen (BxBxD)

Magneetschakelaar 55x15x18 mm, besturingseenheid 51x51x26 mm, magneet 55x15x18 mm, afstandsplaat 55x15x5 mm
Montage Installatie
Stuurspanning 18 V
Downloads
Verbindingsvoorbeelden

Aansluitvoorbeeld BORA Basic BIA | BHA | …

Aansluitvoorbeeld 4Downdraft ventilatoren van Bosch, Neff etc. hebben vaak het kachelaansluitpaneel met een eigen aansluiting voor de ventilatormotor. De brug moet worden verwijderd, van één van de L-aansluitingen wordt een geleider afgetakt en via klemmen 1 en 2 van de FDS 100 aangesloten op ingang L1 van het kachelaansluitpaneel.

Aansluitvoorbeeld 3Sommige fabrikanten van afzuigkappen bieden externe aansluitmodules aan voor aparte aansturing van de ventilatormotor, z.BBORA Professional Home In, Miele KMDA7774 en vele andere. Dit is mogelijk met het potentiaalvrije relaiscontact van de FDS 100-ontvanger. Door de FDS 100 aan te sluiten op een stuurcontact, is hij ook BLDC-compatibel.

Aansluitvoorbeeld 2Bij oudere afzuigkappen met mechanische ventilatorsnelheidsschakeling wordt de ontvanger op de toevoerleiding van de ventilatormotor aangesloten, zodat de afzuigkapverlichting onafhankelijk van de raamstand werkt.

Aansluitvoorbeeld 1Wanneer het raam gesloten is, schakelt de ontvanger de ventilatormotor van de afzuigkap of het ventilatiesysteem spanningsloos. De ontvanger kan zowel opbouw als inbouw worden gemonteerd in een verdeler, schakelaar of stopcontact met een minimale diameter van 60 mm. De bevestigingslipjes aan de zijkant van de ontvanger kunnen indien nodig worden weggebroken. Om een ​​goede radioverbinding te garanderen, moet installatie in de afzuigkap zelf worden vermeden.

Gevaar! Metalen beschermen radiotransmissies* Obstakels, vooral metalen, verkleinen soms het bereik aanzienlijk in vergelijking met open ruimte. Het werkelijke bereik is altijd afhankelijk van de betreffende installatie. Als er ondanks een nieuwe batterij regelmatig onderbrekingen in de werking optreden, is dit vaak de oorzaak van een slechte radioverbinding. De afstand tussen zender en ontvanger speelt nauwelijks een rol. Houd de ontvanger minimaal 20 cm verwijderd van het dichtstbijzijnde metalen oppervlak. Dikke glasplaten, keramische kookplaten, keukenkasten met potten en pannen, maar ook wanden en plafonds bieden uitstekende bescherming tegen radiogolven en verstoren de betrouwbare werking. Voor een goede verbinding dient u tijdens de installatie de ontvanger zo te richten dat de LED naar de zender “kijkt”.

FAQ - Veelgestelde vragen

🔧 Technologie & functie

Hoe werkt de afvoerluchtregeling KDS 116 precies? De KDS 116 kabelafvoerluchtregeling zorgt ervoor dat uw afzuigsysteem (bijv. afzuigkap) alleen ingeschakeld kan worden als er een raam open staat. Een bedrade magnetische raamschakelaar detecteert de raampositie en zendt het signaal naar de ontvanger, waardoor het uitlaatsysteem wordt ingeschakeld.

Wat gebeurt er als het raam gesloten is terwijl de kap draait? In dit geval onderbreekt de ontvanger de stroomtoevoer naar het uitlaatsysteem. De kap schakelt uit of kan niet meer worden bediend - dit dient ter bescherming tegen onderdruk en gevaarlijke uitlaatgasachterstanden.

Kan het systeem ook met meerdere ramen worden gebruikt? Ja. Voor een OK-operatie (minstens één van de twee ramen open) kan een extra magnetische raamschakelaar worden gebruikt Kabel-Magnetschalter KMS 098K22 (Artikel 300743) kan worden geïnstalleerd.

🛠️ installatie & verenigbaarheid

Past de KDS 116 op elke afzuigkap? In principe wel - hij kan worden geïntegreerd in elke 230V-toevoerleiding naar de motorkap of het uitlaatsysteem. Vraag bij apparaten met speciale aansluitingen de opgeleide elektricien om advies, die de afvoerluchtregeling voor u zal installeren. Als het schakelvermogen meer dan 5 ampère bedraagt, moet een gekwalificeerde elektricien een contactor aansluiten.

Hoe wordt de zender aan het raam bevestigd? De zender en de magneet worden met behulp van de meegeleverde schroeven rechtstreeks op het raamkozijn en de raamvleugel gemonteerd; Met de meegeleverde afstandsplaten kunt u een hoogtecompensatie creëren tussen raamkozijn en raamvleugel. Zorg ervoor dat de afstand tussen de zender en de magneet maximaal 5 mm bedraagt, idealiter 1-2 mm.

Kan ik het systeem zelf installeren of heb ik een elektricien nodig? Je kunt de zender zelf bevestigen. U dient een opgeleide elektricien in te huren om de ontvanger in de voeding te installeren.

Is de KDS 116 kabelafvoerluchtregeling compatibel met afvoerdrogers of open haarden? Ja, in dit geval kunt u gebruiken KDS 116 met Abgastemperaturwächter ATW-519 combineren: Zodra de uitlaatgastemperatuur in de uitlaatpijp boven de 40°C komt, moet het raam worden geopend. Neem vóór de installatie uw schoorsteenveger mee in uw planning, zodat niets de acceptatie achteraf in de weg staat. Er zijn duidelijke regionale verschillen waarop Elektrotechnik-Schabus geen invloed heeft.

Wat is het verschil tussen inbouw- en plug-in ontvangers? De Ingebouwde ontvanger (KDS 116) is stevig geïntegreerd in de stroomkabel van de afzuigkap.
De Tussenstekkerontvanger (KDS 210) wordt simpelweg aangesloten tussen het stopcontact en de afzuigkap – zonder enige bedrading.

➕ Uitbreidingen & Varianten

Kan ik een tweede ontvanger bedienen?

nee

Hoe kan ik twee vensters monitoren? (OF-link)

U heeft de mogelijkheid met een extra Kabel-Magnetschalter KMS 098K22 (Artikel 300743) om een ​​tweede venster te gebruiken. Er moet dan minimaal één raam open staan ​​zodat het uitlaatsysteem in werking kan treden.

Hoe werkt de extensie met Kabel-Magnetschalter KMS 098K22 (Artikel 300743)? De extra magnetische raamschakelaar wordt net als de eerste op het raam gemonteerd. Beide schakelaars werken parallel.

Kan de controlelijn | moet de kabel verlengd worden?

ja, tot maximaal 25 meter

🧾 Juridisch & Beveiliging

Waarom is afvoerluchtregeling voor afzuigkappen wettelijk verplicht? Als afvoerluchtsystemen in ruimtes met open haarden worden gebruikt, kan onderdruk ontstaan ​​– hierdoor kunnen giftige uitlaatgassen (bijvoorbeeld koolmonoxide) terugstromen. Afzuigluchtregeling voorkomt dit en is in deze gevallen verplicht. zie Openhaardverordening (§4 Abs. 2 FeuVo)

Voldoet de kabelafvoerluchtregeling KDS 116 aan de voorschriften voor afvoerluchtsystemen in combinatie met haarden?

Ja, de KDS 116 kabelafvoerluchtregeling is ook TÜV-getest.

🛒 aankoop & dienst

Welke componenten zitten er in de KDS 116 kabelafvoerluchtregeling? Een kabelmagneetschakelaar/raamcontact (zender), een besturingseenheid (ontvanger), 6 meter besturingskabel, evenals montagemateriaal en gedetailleerde bedieningsinstructies.

Zijn er reserveonderdelen (bijvoorbeeld vervangende zenders, batterijen, relais)? Ja, de Kabel-Magnetschalter KMS 098K22 (Artikel 300743)

Hoe lang is de garantie? U krijgt conform de wettelijke voorschriften 2 jaar garantie op het product.

Wie kan mij helpen met technische vragen of in een garantiegeval? Onze technische ondersteuning is beschikbaar per telefoon of e-mail. De contactgegevens vindt u op onze website.
