Artikelnummer: 200901
Lieferzeit: 2-3 Werktage
Vollständige Details anzeigen

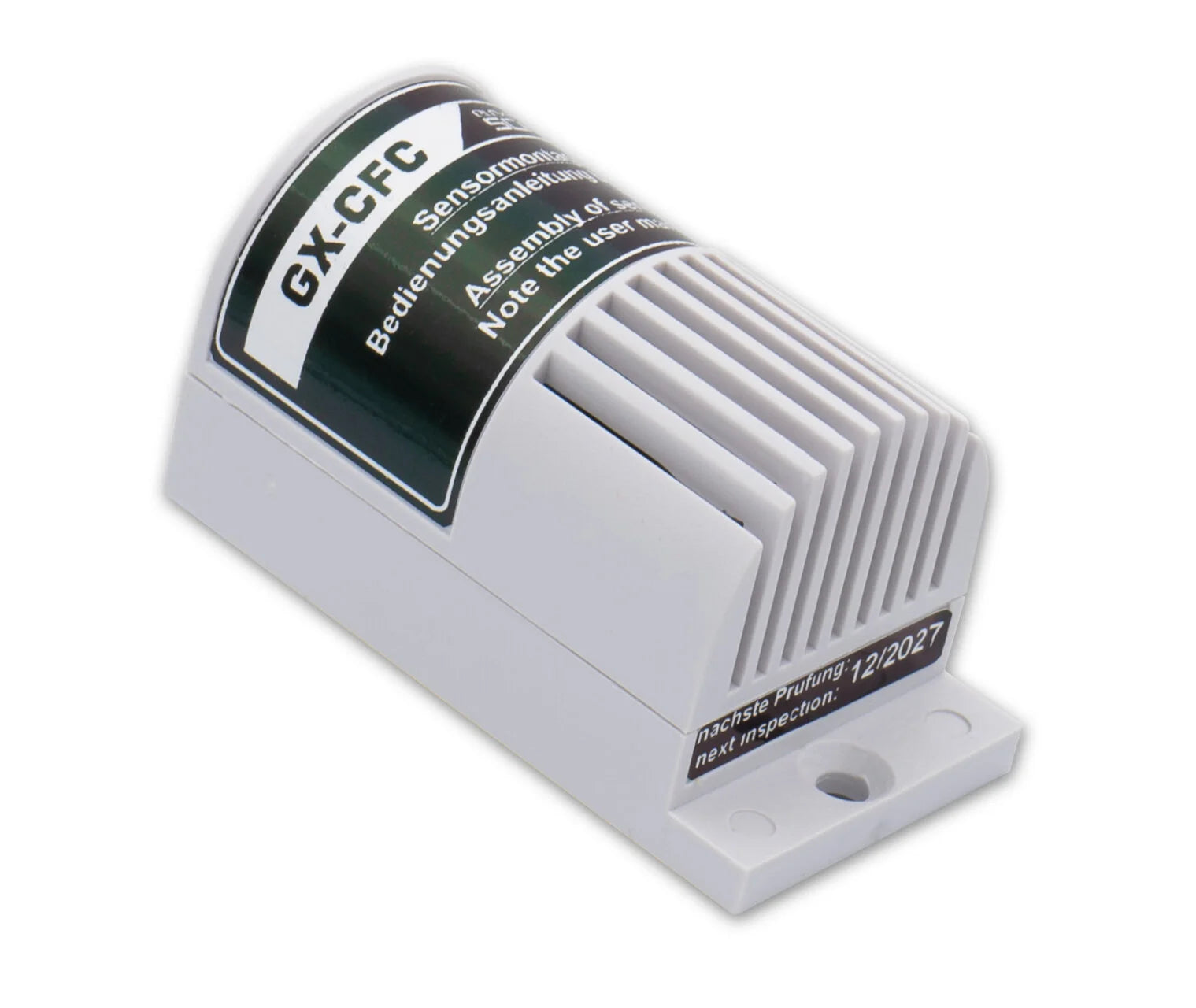

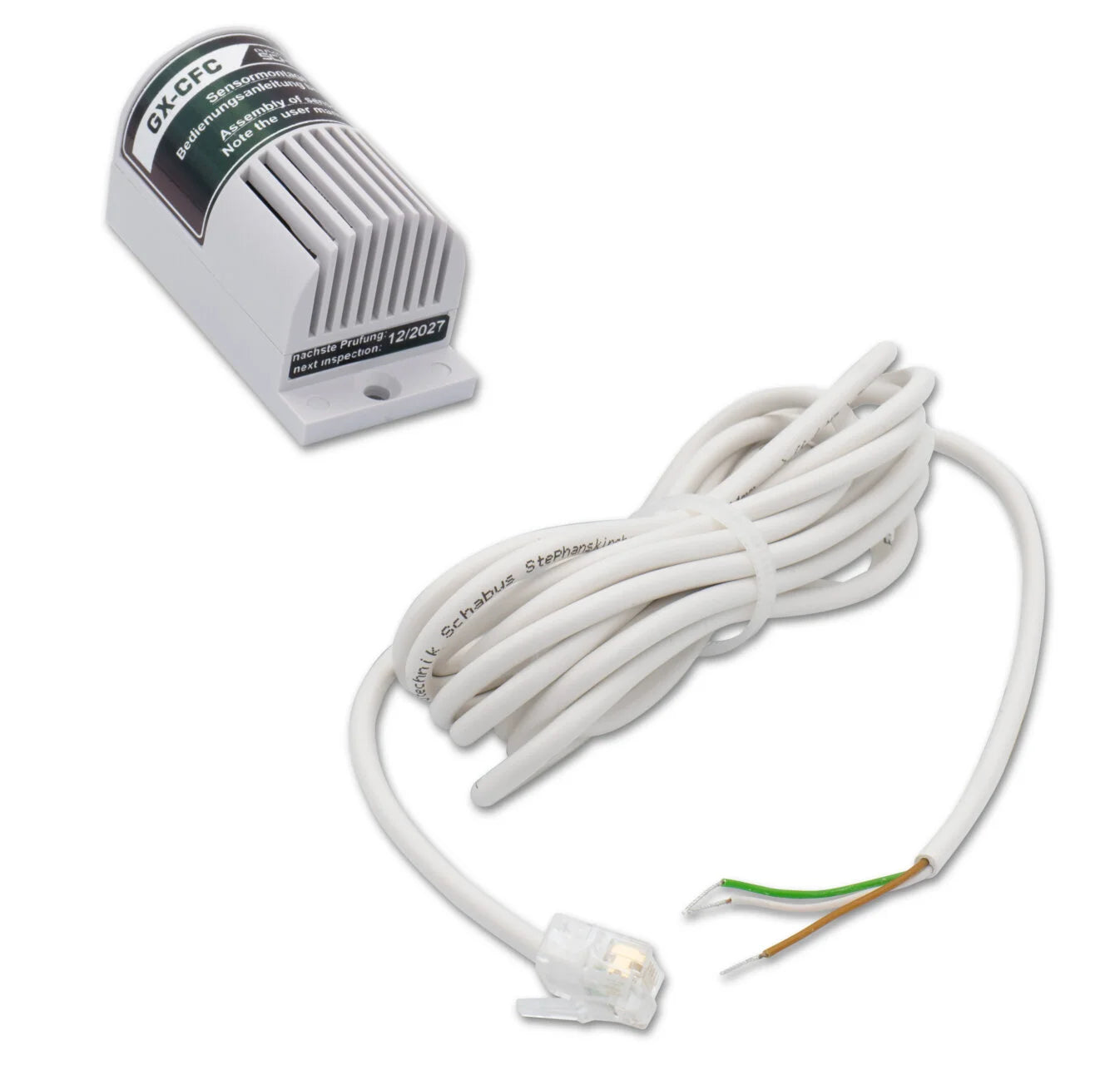

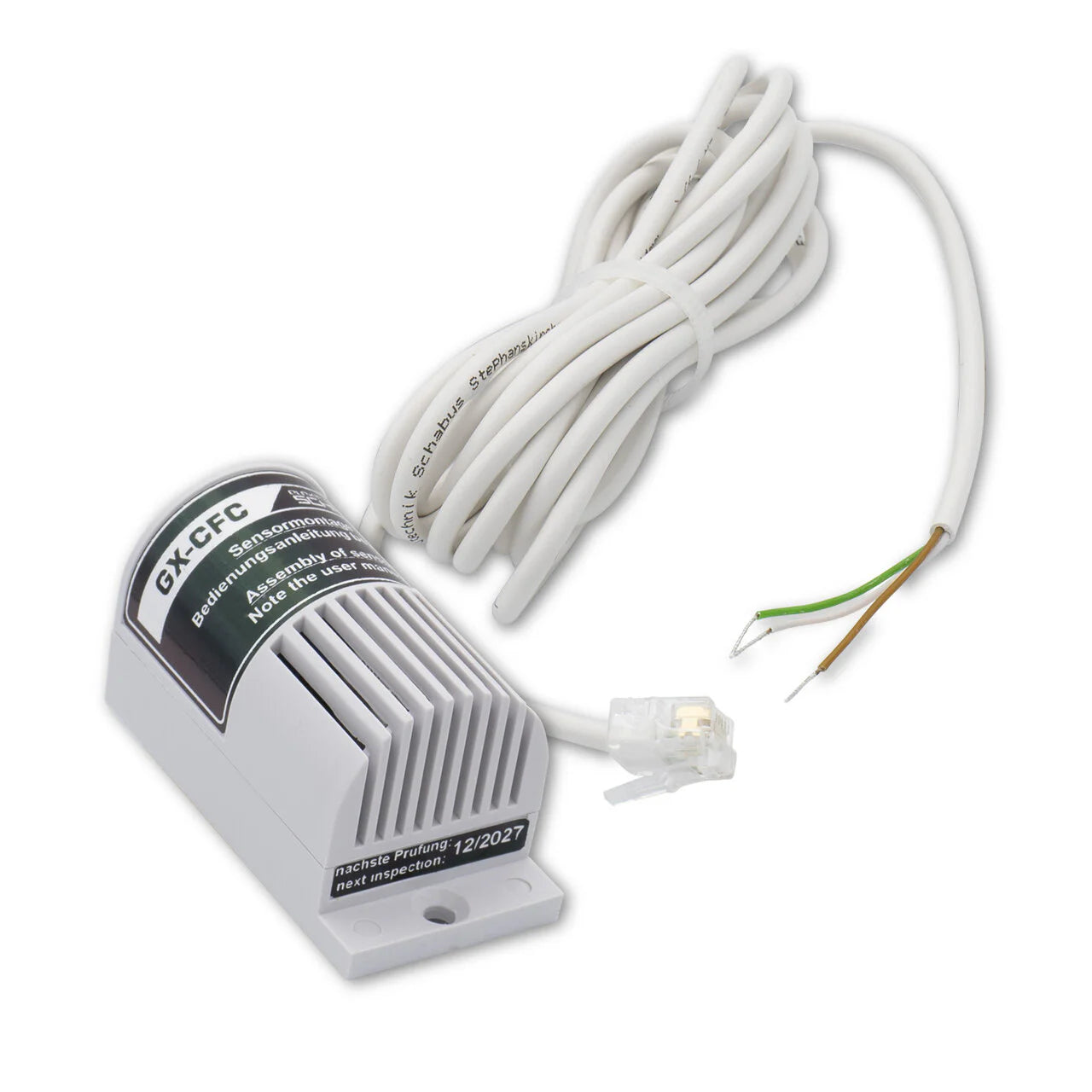

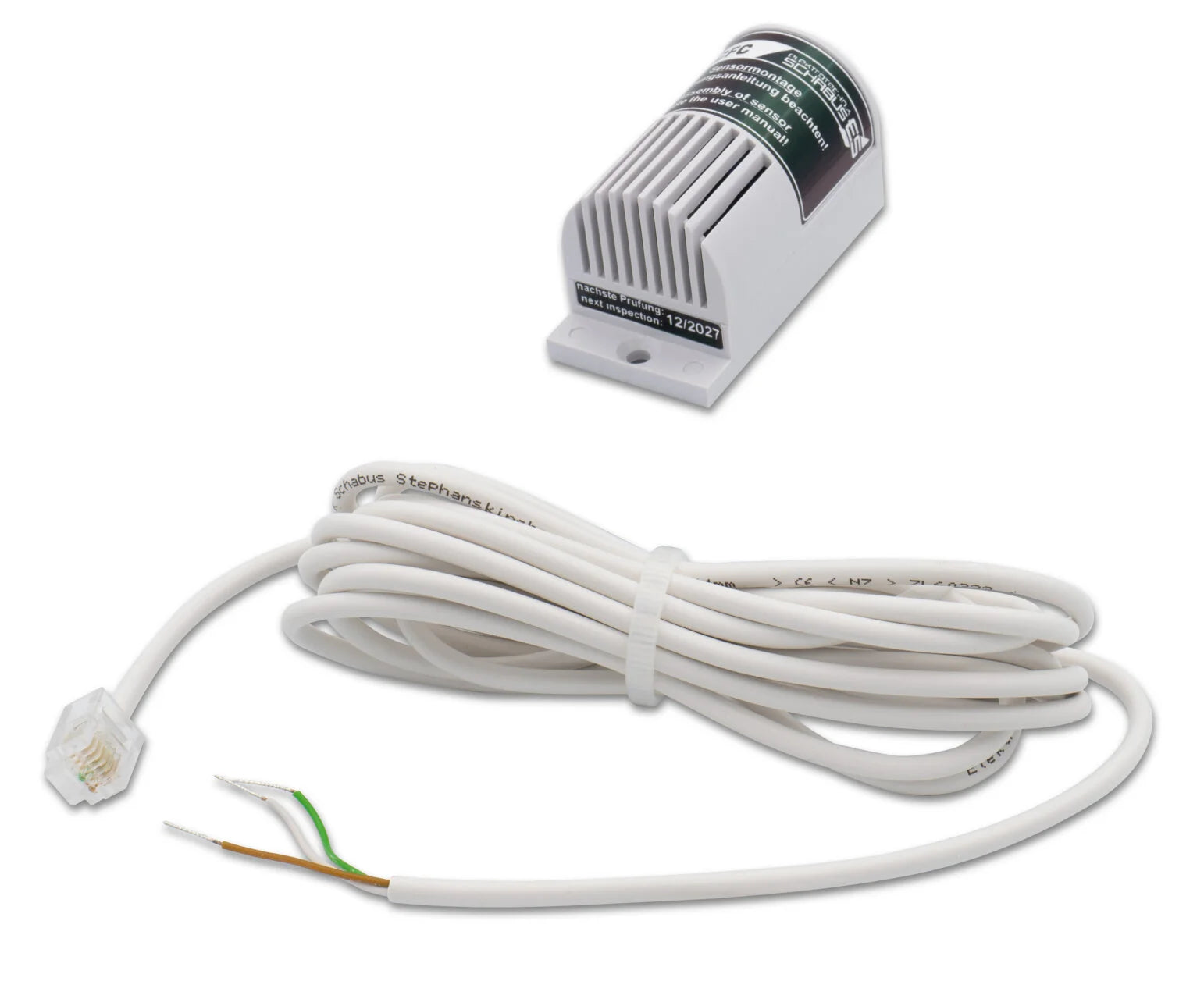

Gassensor GX-CFC mit 2,5 m Sensorleitung
Betriebsanleitung
Montagematerial (Schraube und Dübel)

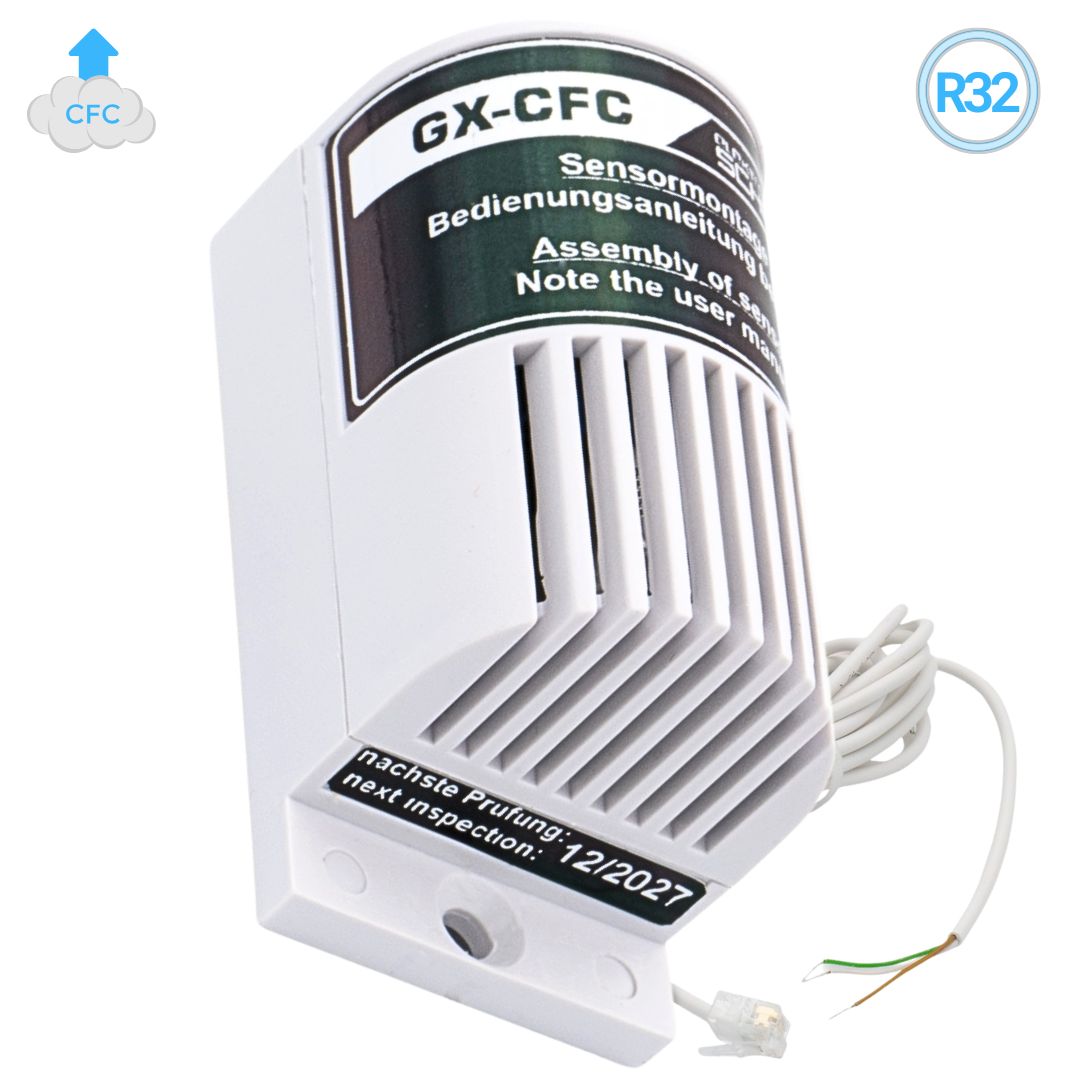

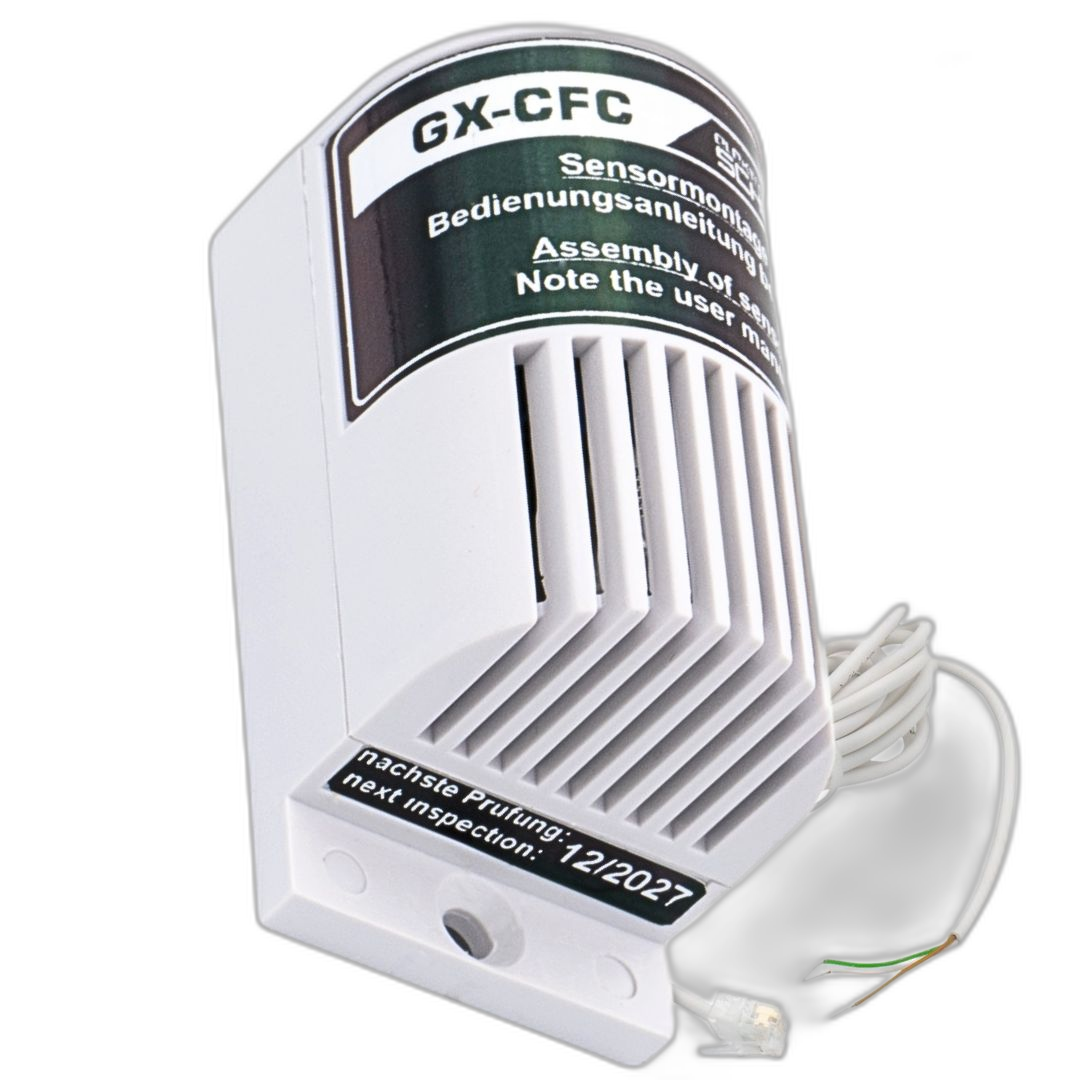

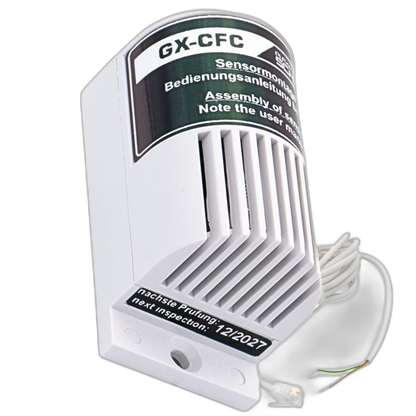

Der Gassensor GX-CFC ist ein externer Sensor zur Erkennung von fluorhaltigen Kältemitteln (FKW / HFKW), wie sie in Kälte-, Klima- und Wärmepumpenanlagen eingesetzt werden.
Er detektiert Leckagen in Armaturen, Leitungen oder Anschlüssen und ist als Zubehör zu den Gaswarngeräten GX-A1 und GX-HS von Elektrotechnik Schabus vorgesehen.

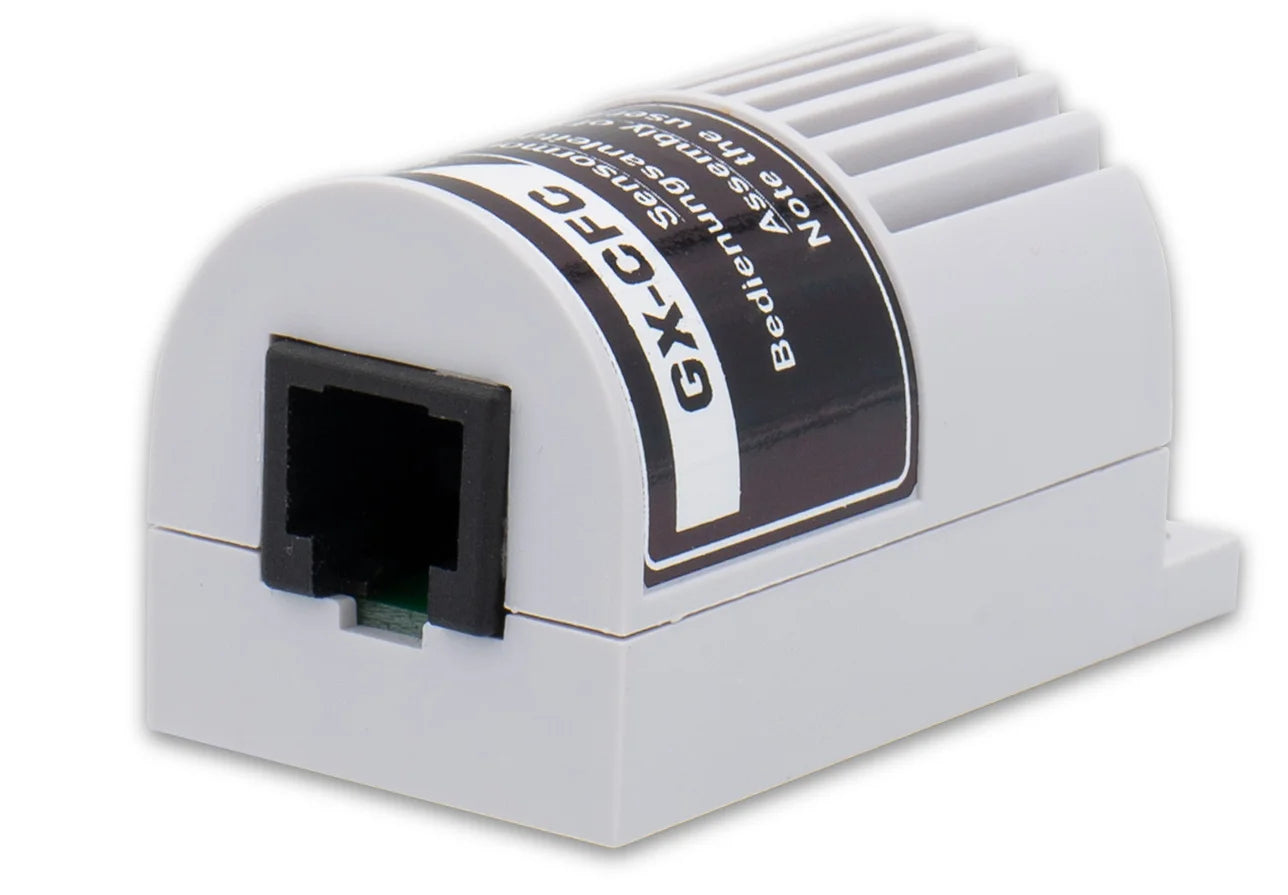

Die Verbindung erfolgt über eine RJ-Steckverbindung. Der Sensor arbeitet ausschließlich in trockenen Räumen und darf nicht in explosionsgefährdeten Bereichen eingesetzt werden.
Der Sensor reagiert auf folgende fluorierten Kältemittel:
R-22, R-32, R-1234yf, R-1234ze, R-454B, R-404A, R-410A, R-407C sowie R-290 (Propan).
Damit deckt der GX-CFC alle gängigen Kältemitteltypen moderner Wärmepumpen, Klimaanlagen und Kälteanlagen ab – von klassischen HFKW bis hin zu neuen, umweltfreundlicheren HFO-Blends.

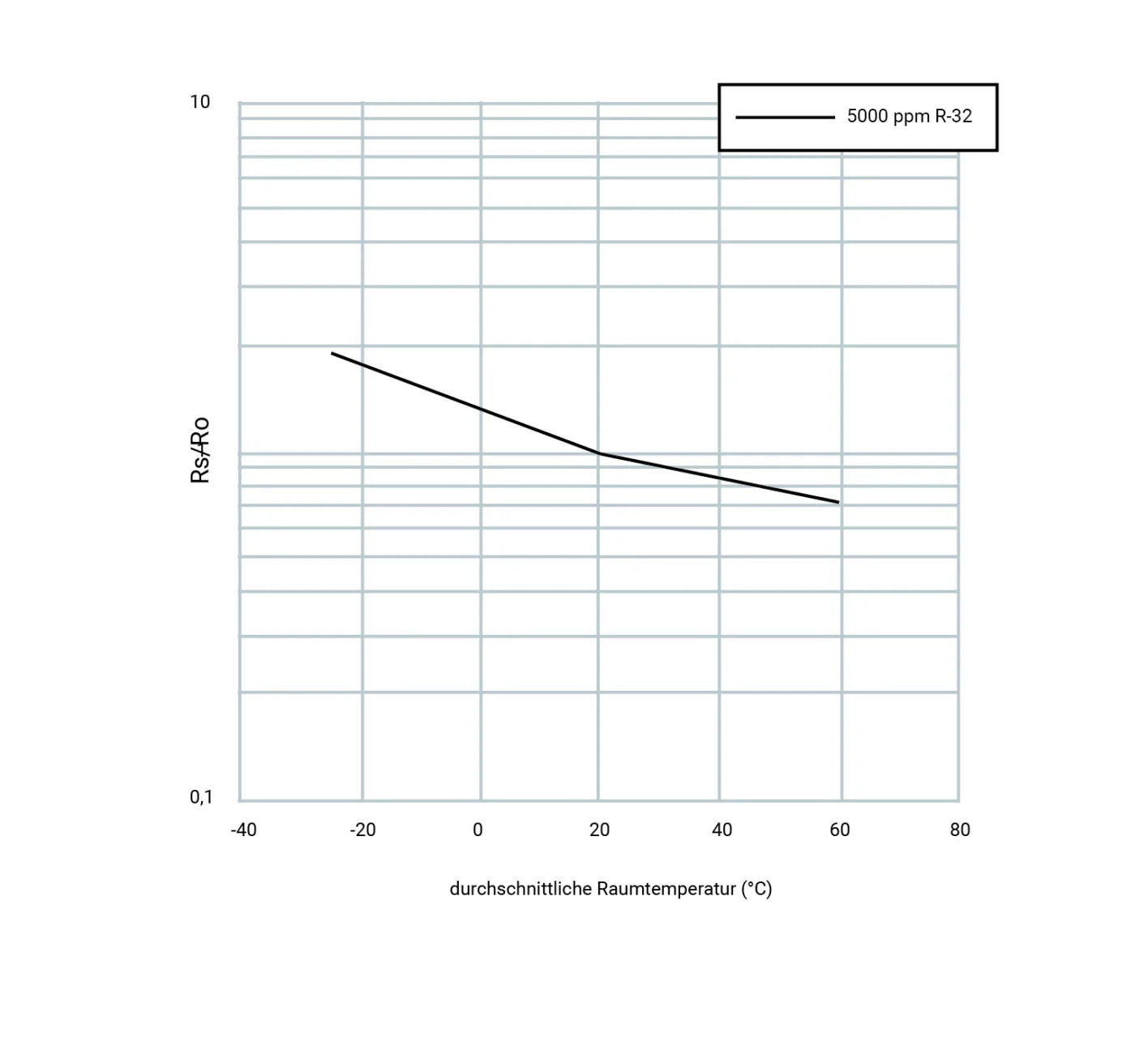

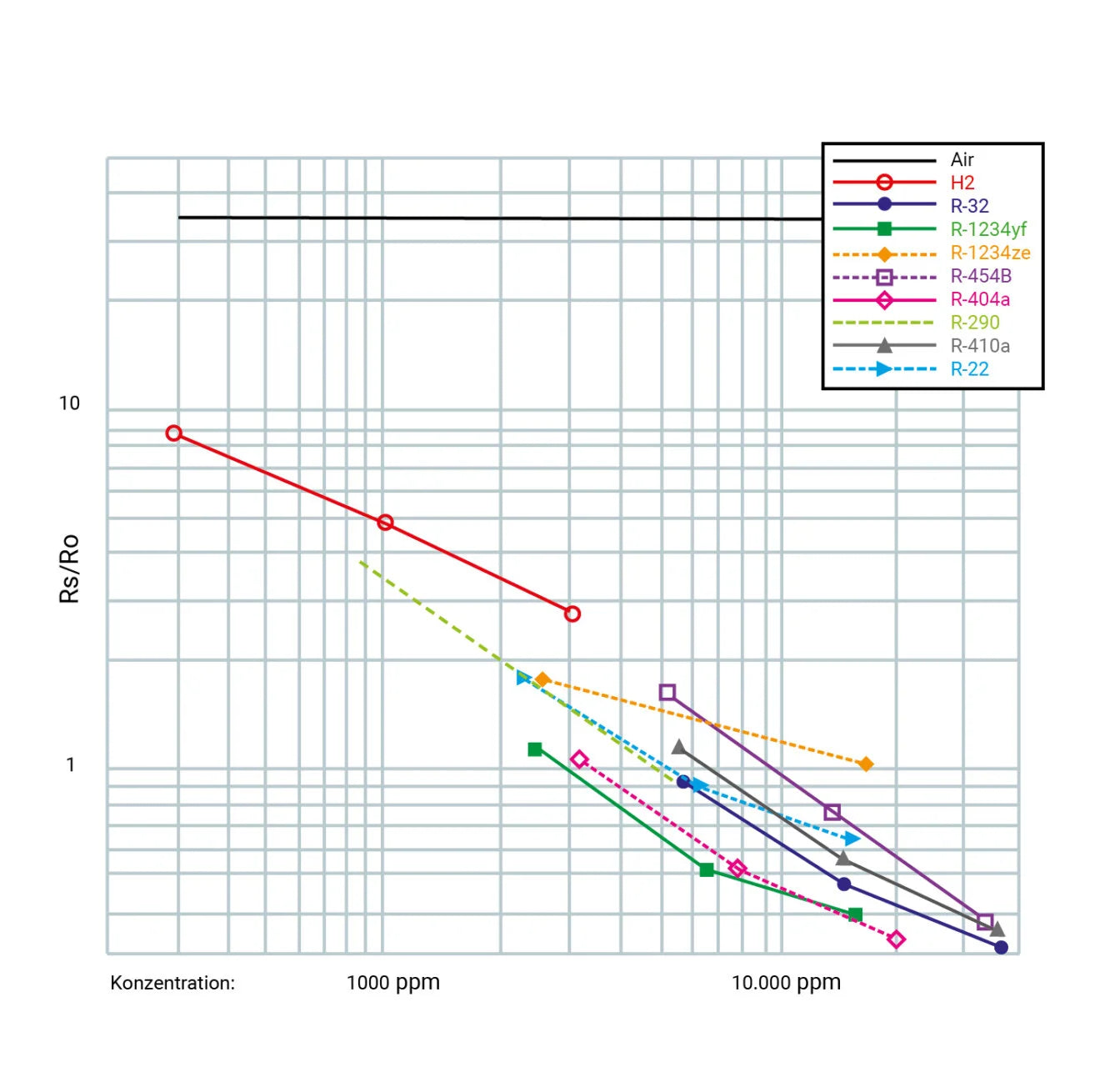

Die Empfindlichkeit des Sensors wird als Widerstandsverhältnis Rs/Ro angegeben:
Rs: Sensorwiderstand bei Gaskonzentration
Ro: Sensorwiderstand bei 5.000 ppm R-32 (Referenzwert)
Dieses Verhältnis ermöglicht eine zuverlässige und reproduzierbare Erkennung typischer Leckagen im ppm-Bereich.
Kältemittel sind Fluide, die in Kälte- und Wärmepumpenkreisläufen zur Wärmeübertragung eingesetzt werden. Sie nehmen bei niedrigem Druck Wärme auf und geben sie bei höherem Druck wieder ab.
Fluorierte Kältemittel (FKW / HFKW) enthalten Fluor und zählen zu den Treibhausgasen mit teils hohem GWP-Wert (Global Warming Potential).
FKW: vollständig fluorierte Kohlenwasserstoffe
HFKW: teilfluorierte Kohlenwasserstoffe
HFO: neue Generation mit deutlich geringerem GWP
Ihre Verwendung ist durch die EU-F-Gas-Verordnung (EU 517/2014) geregelt. Der GX-CFC hilft, Leckagen frühzeitig zu erkennen, um Umweltbelastungen und Energieverluste zu vermeiden.
In modernen Wärmepumpen, Klimageräten oder Kälteanlagen zirkuliert das Kältemittel in einem geschlossenen Kreislauf. Schon geringe Undichtigkeiten können zu Funktionsstörungen oder erhöhtem Energieverbrauch führen.
Der GX-CFC überwacht die Luft kontinuierlich und erkennt kleinste Austritte von fluorierten Kältemitteln – ein wichtiger Beitrag zur Betriebssicherheit und gesetzlichen Dokumentationspflicht.
Nur in trockenen, nicht explosionsgefährdeten Räumen verwenden.
Sensor regelmäßig auf Funktion prüfen.
Installation nur an zugelassenen GX-Gaswarngeräten (GX-A1 / GX-HS).
Verwendung gemäß EU-F-Gas-Verordnung beachten.
Kompatibel mit GX-A1 und GX-HS
Einfache Plug-&-Play-Anbindung über RJ-Stecker
Hohe Sensitivität für gängige FKW/HFKW/HFO-Kältemittel
Zuverlässige Leckageerkennung im ppm-Bereich
Unterstützt präventiven Umweltschutz und Energieeffizienz
„Made in Germany“ – Qualität von Elektrotechnik Schabus
WEEE-Nr.: DE91394868

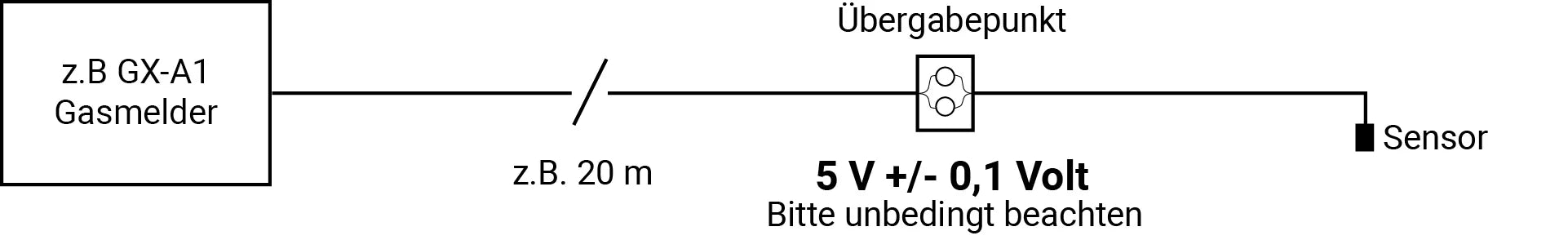

| Betriebsspannung | 5 V +/- max. 0,1 Volt |
|---|---|
| Funktionsbereich | -20°C / +40°C, optimal 20°C |
| Schutzart | IP 20 |
| Abmessungen(BxBxT) | |
| Lebensdauer | ca. 5 Jahre |
| Leitung | 2,5 m max., Ø 3,5 mm |
| Luftfeuchtigkeit | 5-90% rH, nicht kondensierend |
| Auslösekonzentration | ca. 1000 ppm bis 10.000 ppm Kältemittel je nach Gas |
| Steuerspannung | Ausgang 0,4 – 4,5 V, Ausgangsspannung 03,3V DC, Stromaufnahme max 150 mA |
| Strom | 56±5mA Heizstrom |
| Temperatur | -20°C / + 60°C Lagertemperatur |
