Artikelnummer: 300770
Levertijd: 2-3 werkdagen
Bekijk alle details
1× Reed-Kontaktschalter SHT 3002 (Öffner)
4× Distanzplatten zum Höhenausgleich
Montagematerial

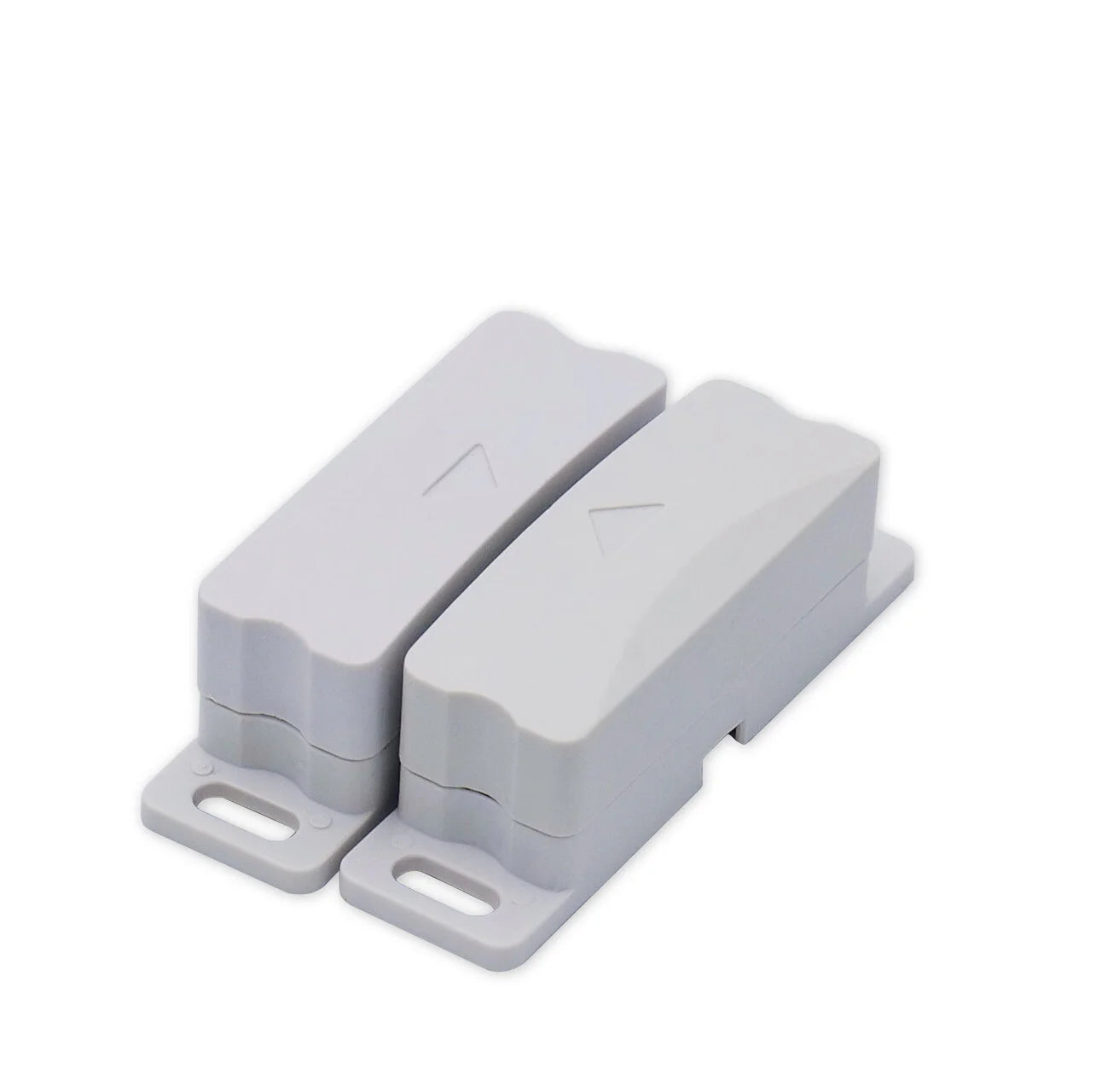

Der SHT 3002 ist ein universell einsetzbarer Magnetschalter mit Öffnerfunktion für trockene Innenräume.
Befindet sich der Magnet in unmittelbarer Nähe des Schalters, öffnet der integrierte Reedkontakt den Stromkreis. Entfernt sich der Magnet, wird der Kontakt wieder geschlossen.
Diese Kontaktart eignet sich besonders für Anwendungen, bei denen ein Signal bei Annäherung des Magneten unterbrochen werden soll.
Schließer: Kontakt schließt bei Annäherung des Magneten
Öffner: Kontakt öffnet bei Annäherung des Magneten
Wechsler: Kontakt wechselt zwischen zwei Zuständen
Die Wahl der Kontaktart richtet sich nach der gewünschten Signalverarbeitung in Ihrer Anwendung.
Schließer: Kontakt schließt bei Annäherung des Magneten
Öffner: Kontakt öffnet bei Annäherung des Magneten
Wechsler: Kontakt wechselt zwischen zwei Zuständen
Die Wahl der Kontaktart richtet sich nach der gewünschten Signalverarbeitung in Ihrer Anwendung.
Tür- und Fensterrahmen
Tür- und Fensterflügel
Montage in trockenen Innenräumen
Mit den beiliegenden Distanzplatten lässt sich der Kontaktschalter exakt an unterschiedliche Rahmenhöhen anpassen.

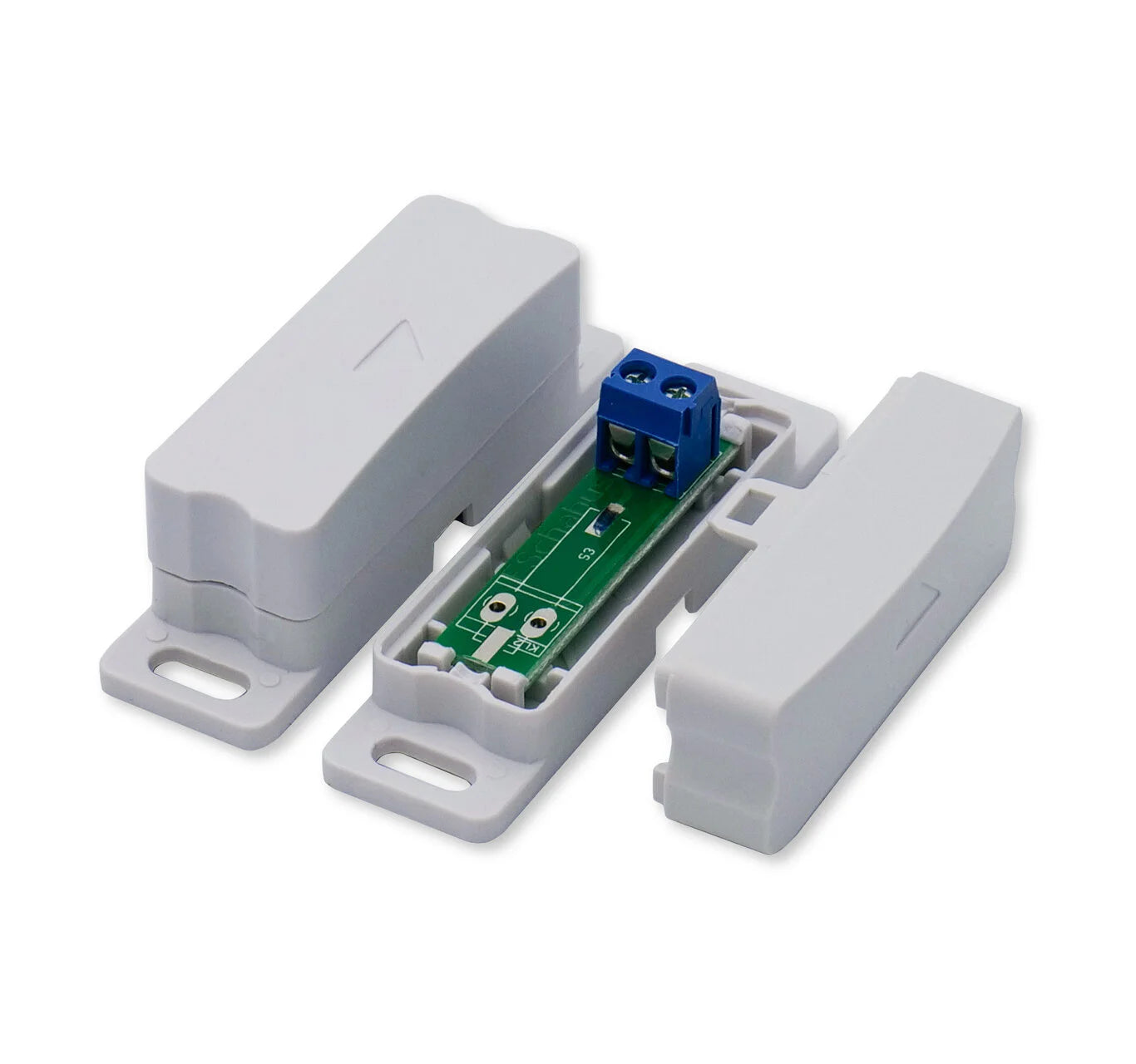

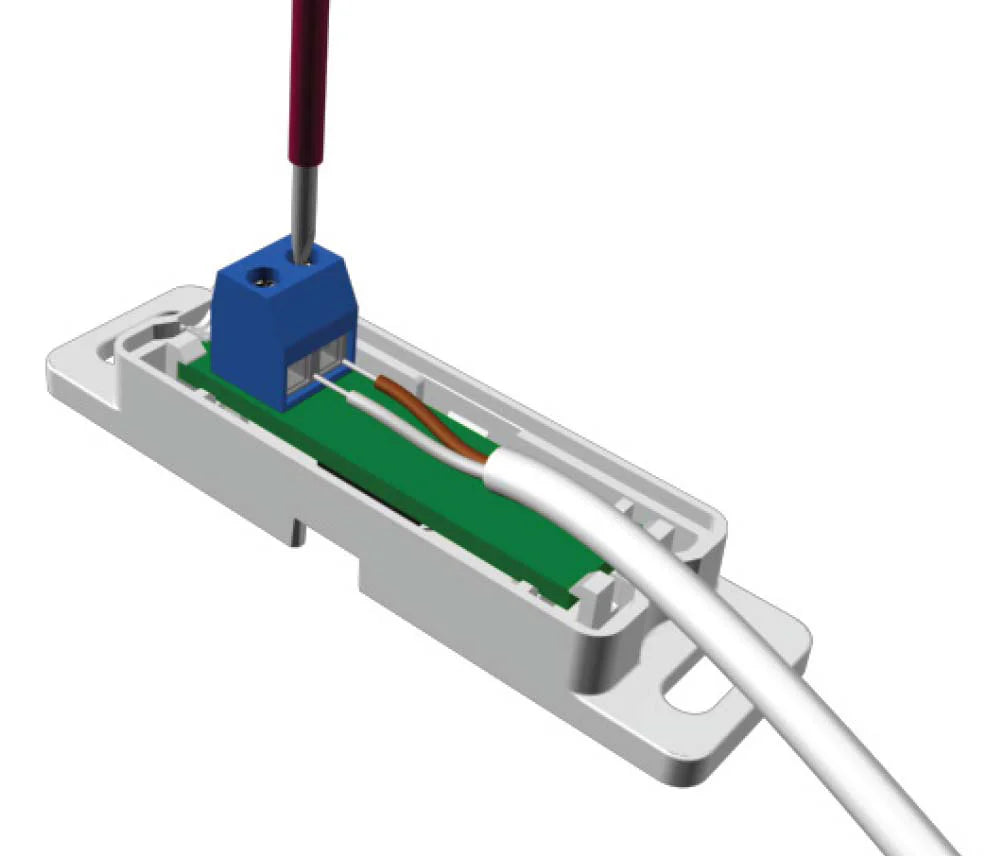

Der Anschluss erfolgt über eine Klemme für ein Steuerungskabel vom Typ LIYY 2×0,14 mm².
Das Kabel kann von beiden Seiten eingeführt werden. Dadurch ist eine Serienschaltung mehrerer Reed-Kontaktschalter problemlos möglich.
Kontaktart: Öffner
Schaltleistung: 10 W
Belastbarkeit: max. 500 mA
Schaltspannung: max. 20 V
2-adriger Anschluss
Gehäusefarbe: Telegrau-4
Weitere RAL-Farben auf Anfrage
Für die Installation empfehlen wir eine flexible Steuerleitung vom Typ:
Diese eignet sich ideal für die saubere und normgerechte Verdrahtung von Reed-Kontaktschaltern in Steuerstromkreisen.
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch fachkundiges Personal durchgeführt werden.
Vor Installations- oder Wartungsarbeiten ist die Spannungsfreiheit sicherzustellen.
Die Installation hat entsprechend der geltenden Vorschriften und Normen zu erfolgen.
Dieser Reed-Kontaktschalter verfügt über keine Kabelbruchsicherung und ist daher nicht als Erweiterung für Schabus Abluft- oder Klimasteuerungen geeignet.
Unsachgemäße Installation kann zu Fehlfunktionen oder Sachschäden führen.
WEEE-Nr.: DE91394868
| Schakelprestaties | 25 V AC | 60 V DC |
|---|---|
| Functioneel gebied | -15° C / +40° C |
| Beschermingsklasse | IP 20 |
| Afmetingen (BxBxD) | |
| Stroomverbruik | 0,5 A |
| Omgevingsomstandigheden | regelmässig trockene Umgebung, Innenräume |
| Kleur | Telegrau 4 |
| Relaiscontact | Öffner |
| Overdragen | Kabel |
