Artikelnummer: 300939
Levertijd: 2-3 werkdagen
Bekijk alle details
📦 Lieferumfang

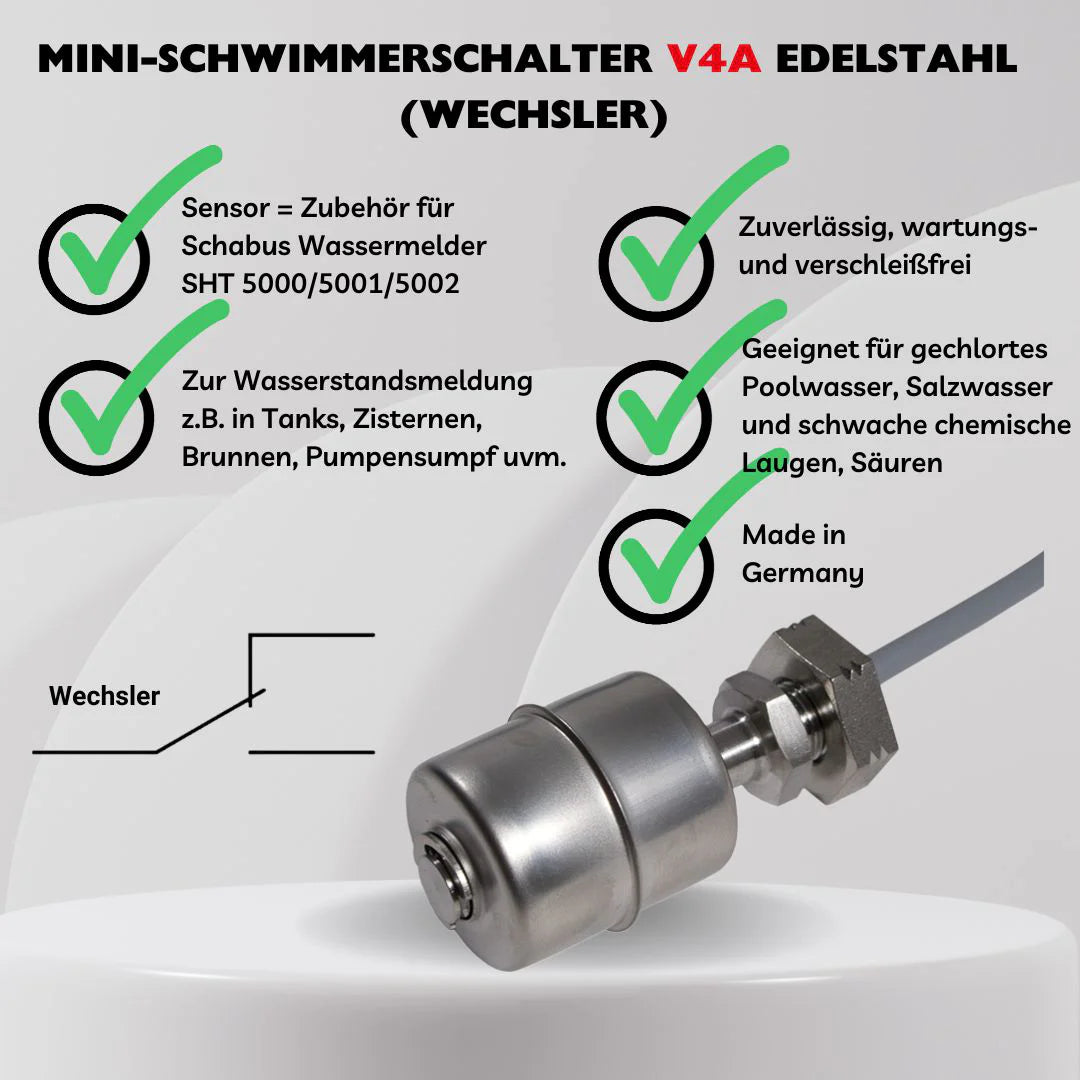

🧪 Höchste Korrosionsbeständigkeit – für aggressive & chlorhaltige Medien
Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) mit integriertem Wechslerkontakt ist speziell für anspruchsvolle Anwendungen konzipiert – etwa in:
gechlortem Poolwasser
Salzwasser
Industrieumgebungen
schwach chemischen Laugen
technischen Anlagen mit erhöhter Korrosionsbelastung
Durch den Molybdänanteil bietet V4A eine deutlich höhere Korrosionsbeständigkeit als V2A und eignet sich für Medien, bei denen herkömmlicher Edelstahl an seine Grenzen stößt.
⚙️ Präzise gefertigt – für maximale Lebensdauer
Schaft aus massiv gefrästem V4A-Edelstahl
Schwimmer aus rostfreiem V4A-Blech
Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)
Mechanisch stabil & wartungsfrei
Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.

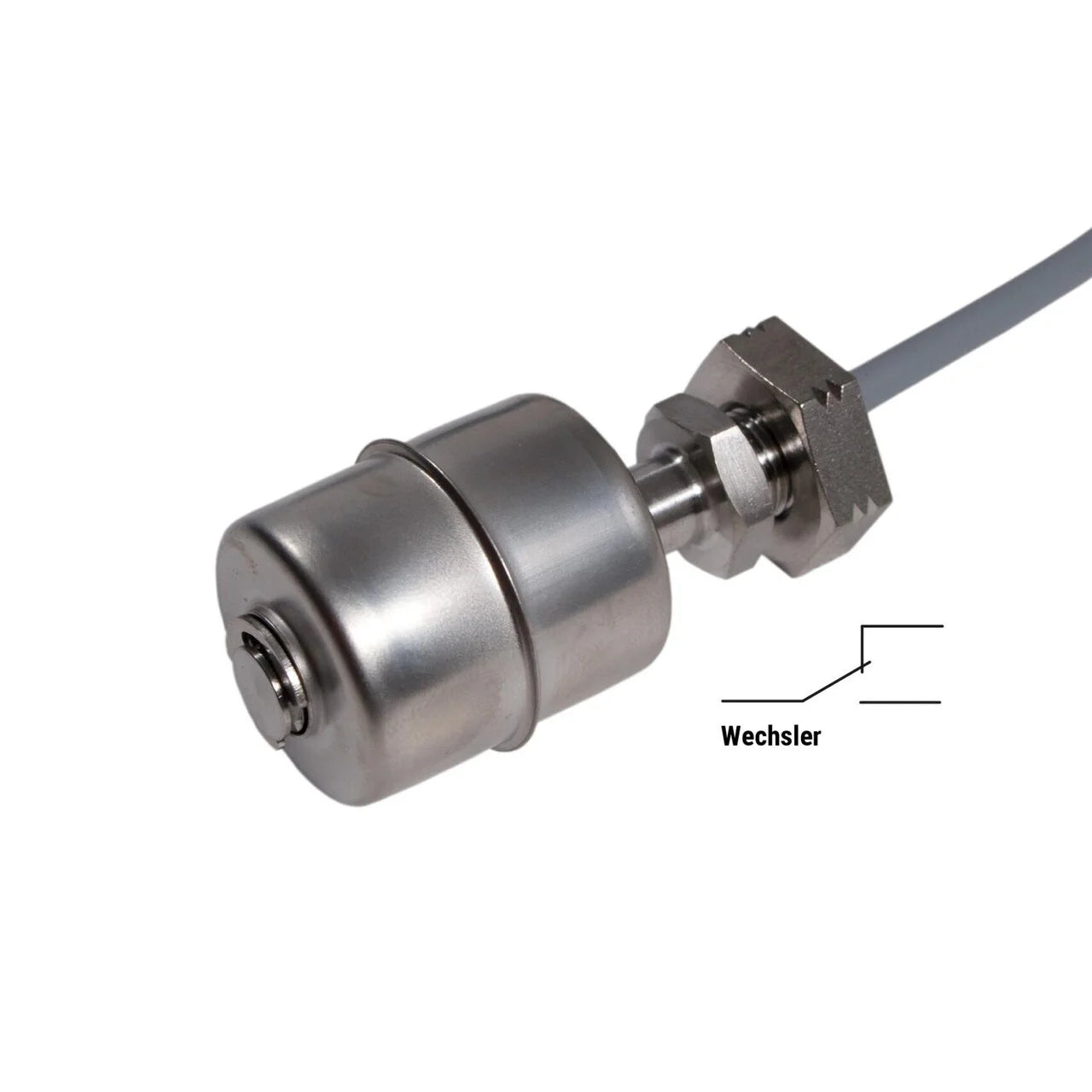

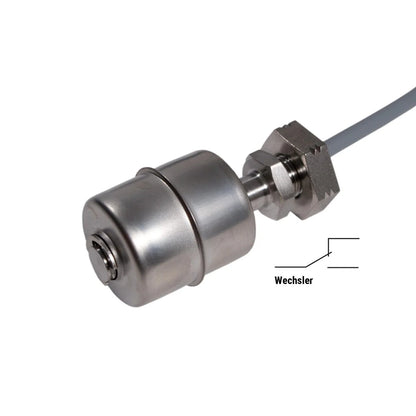

🔁 NO & NC in einem Gerät – dank Wechslerkontakt
Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.
Das bedeutet:
Öffner (NC) und Schließer (NO) stehen gleichzeitig zur Verfügung
Kein Umdrehen des Schwimmerkörpers notwendig
Flexible Integration in unterschiedlichste Steuerungen
Der Schaltpunkt liegt bei ca. 4 cm Pegelhöhe.
Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.
🔌 Technischer Hinweis & Anschluss
Kompatibel mit folgenden Geräten (separat erhältlich):
SHT 5000
SHT 5001
SHT 5002
Verkabelung über dünne, ungeschirmte LIYY-Leitung
(3 × 0,14 mm²), max. 50 m Leitungslänge
📏 Kabelverlängerung
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm²
Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert.
⚠️ Hinweise zur Kabelführung
Die LIYY-Leitungen sind:
kurzzeitig wasserfest
flammwidrig
selbstverlöschend
beständig gegen Öle, Fette, Kühl- und Schmiermittel
Nicht geeignet für dauerhaften Wasserkontakt.
❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.
⚠️ Was muss ich beim elektrischen Anschluss beachten?
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.
Bitte beachten Sie:
Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)
Keine Leitungen > 50 m
Zulässige Schaltleistung nicht überschreiten
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

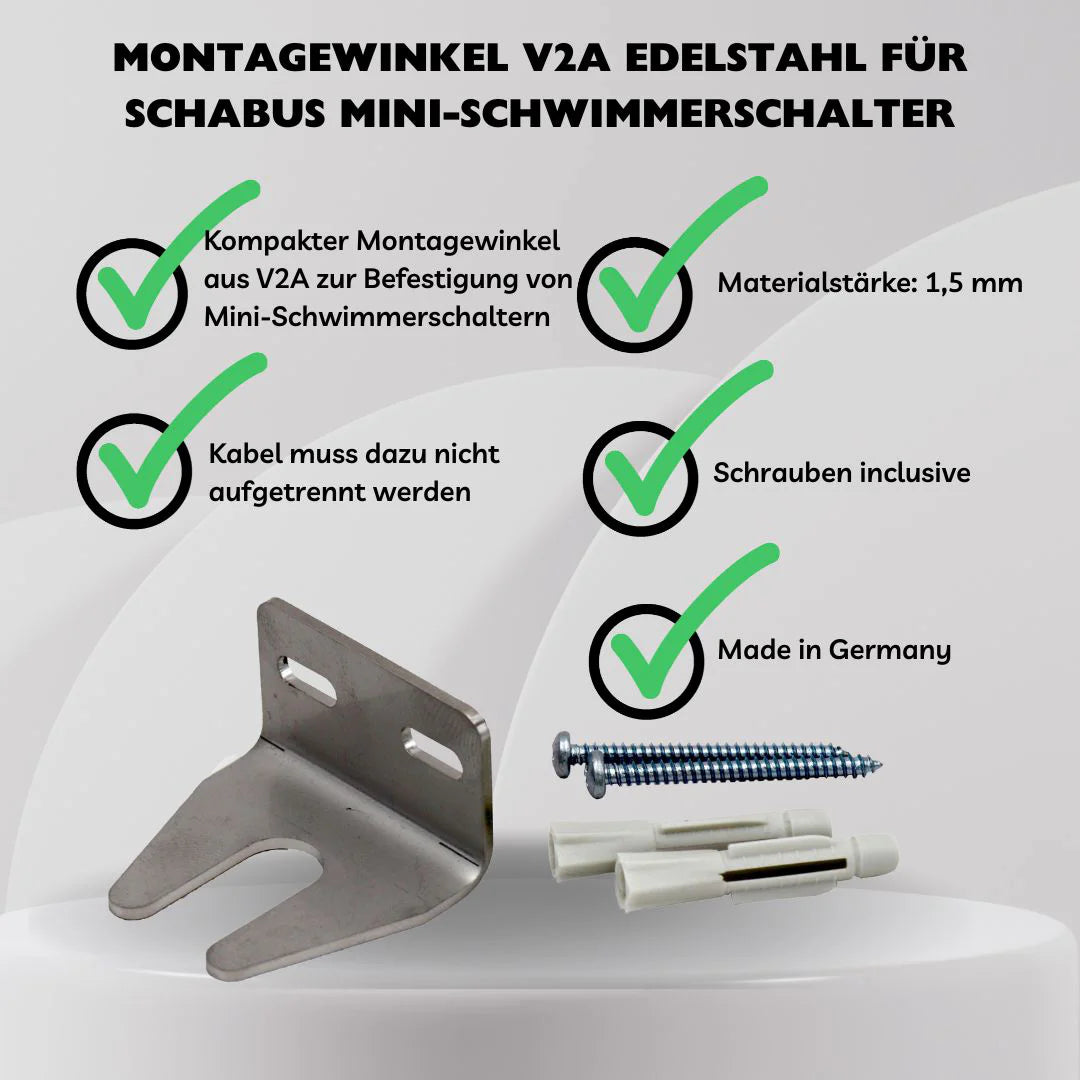

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.
🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.
WEEE-NR.: DE91394868
| Bedrijfsspanning | maximaal 25 V AC/60 V DC/0,5 A |
|---|---|
| Schakelprestaties | maximaal 10 watt |
| Beschermingsklasse | IP68 |
| Afmetingen (BxBxD) | |
| Relaiscontact | Normaal gesloten (NC)/Normaal gesloten (NO) |
| Lijn | 3 x 0,14 mm² LIYY-kabel, 2,5 meter |
| Materiaal | Aansluitschroefdraad V4A RVS, as gedraaid en gefreesd uit massief V4A RVS, as V4A RVS, Ø 8,3 mm, 62,8 mm lang |
| Medium | min. Dichtheid 0,7 g/cm³, drukloos |
| Montage | Inbouwpositie verticaal, max. ±30° helling, montagehoek |
