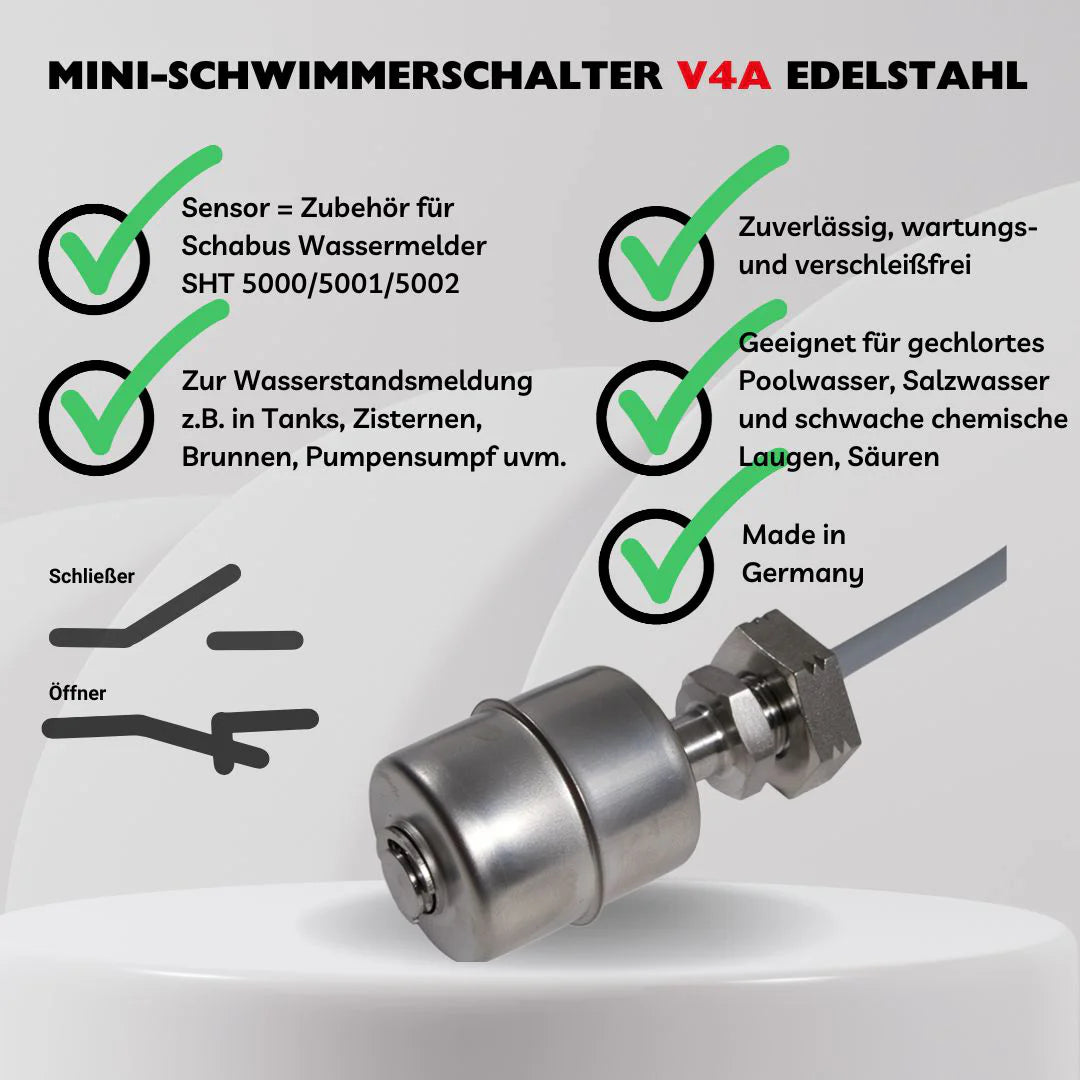

  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet Poolwasser, Salzwasser und chlorhaltige Medien| auch für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V4A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage

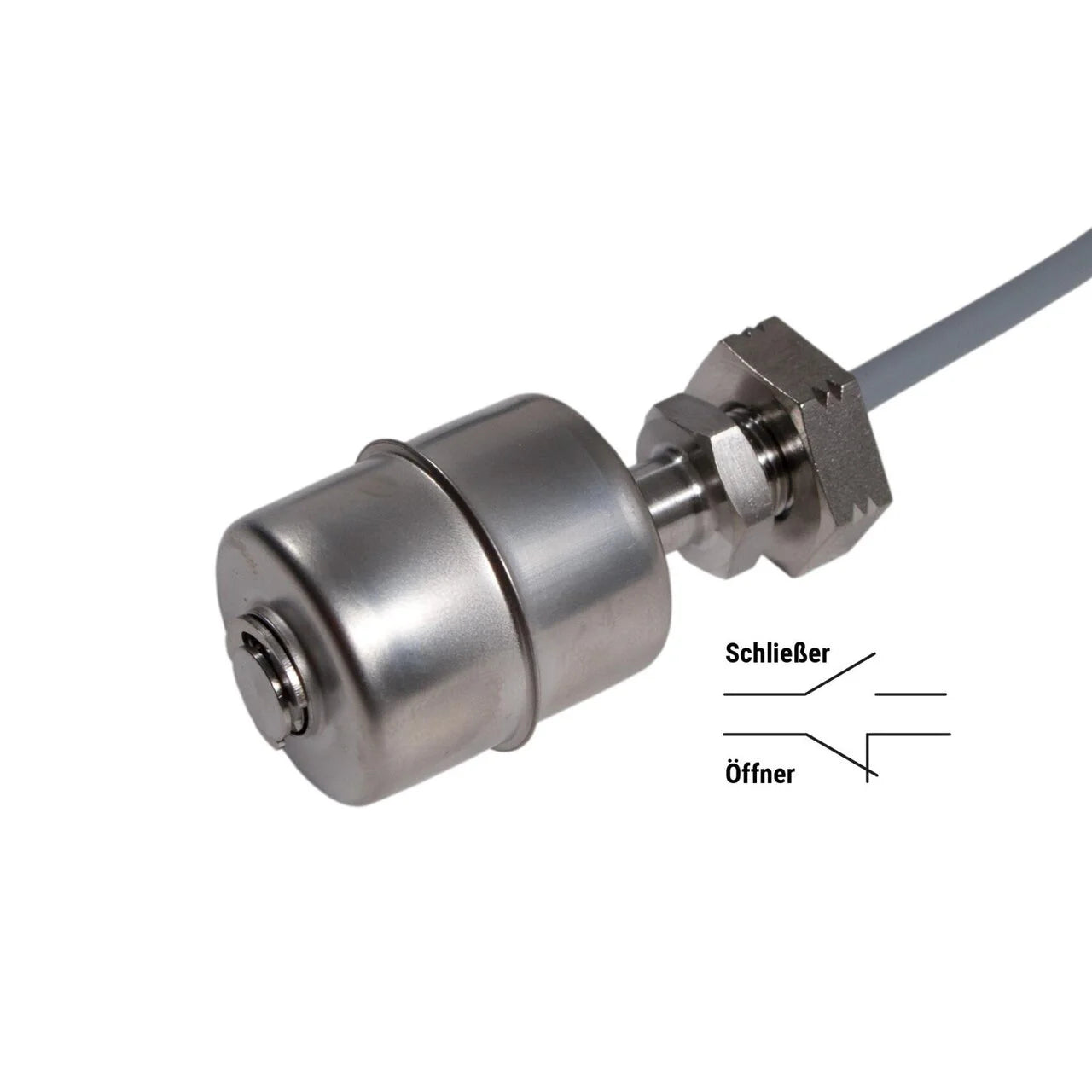

  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300941

Levertijd: 2-3 werkdagen

Bekijk alle details
Schwimmerschalter_300941_Hauptbild

Mini-Schwimmerschalter V4A Schließer-Kontakt

99,90 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

📦 Lieferumfang

  • Mini-Schwimmerschalter V4A Edelstahl – Schließerkontakt (NO)
  • vergossen an 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung



🧪 Höchste Korrosionsbeständigkeit – auch bei Poolwasser & Salzwasser

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) ist die richtige Wahl für besonders aggressive oder chlorhaltige Medien.

Im Vergleich zu V2A bietet V4A durch den Molybdänanteil eine deutlich erhöhte Korrosionsbeständigkeit – ideal für:

  • gechlortes Poolwasser

  • Salzwasser

  • schwach chemische Laugen

  • industrielle Medien mit erhöhter Korrosionsbelastung

Damit eignet sich diese Variante überall dort, wo V2A an seine Grenzen stößt.



⚙️ Präzise gefertigt – für maximale Lebensdauer

  • Schaft aus massiv gefrästem V4A-Edelstahl

  • Schwimmer aus rostfreiem V4A-Blech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.



🌊 Funktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

Durch einfaches Umdrehen des Schwimmerkörpers kann die Schaltfunktion geändert werden (NO/NC je nach Einbaulage).

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

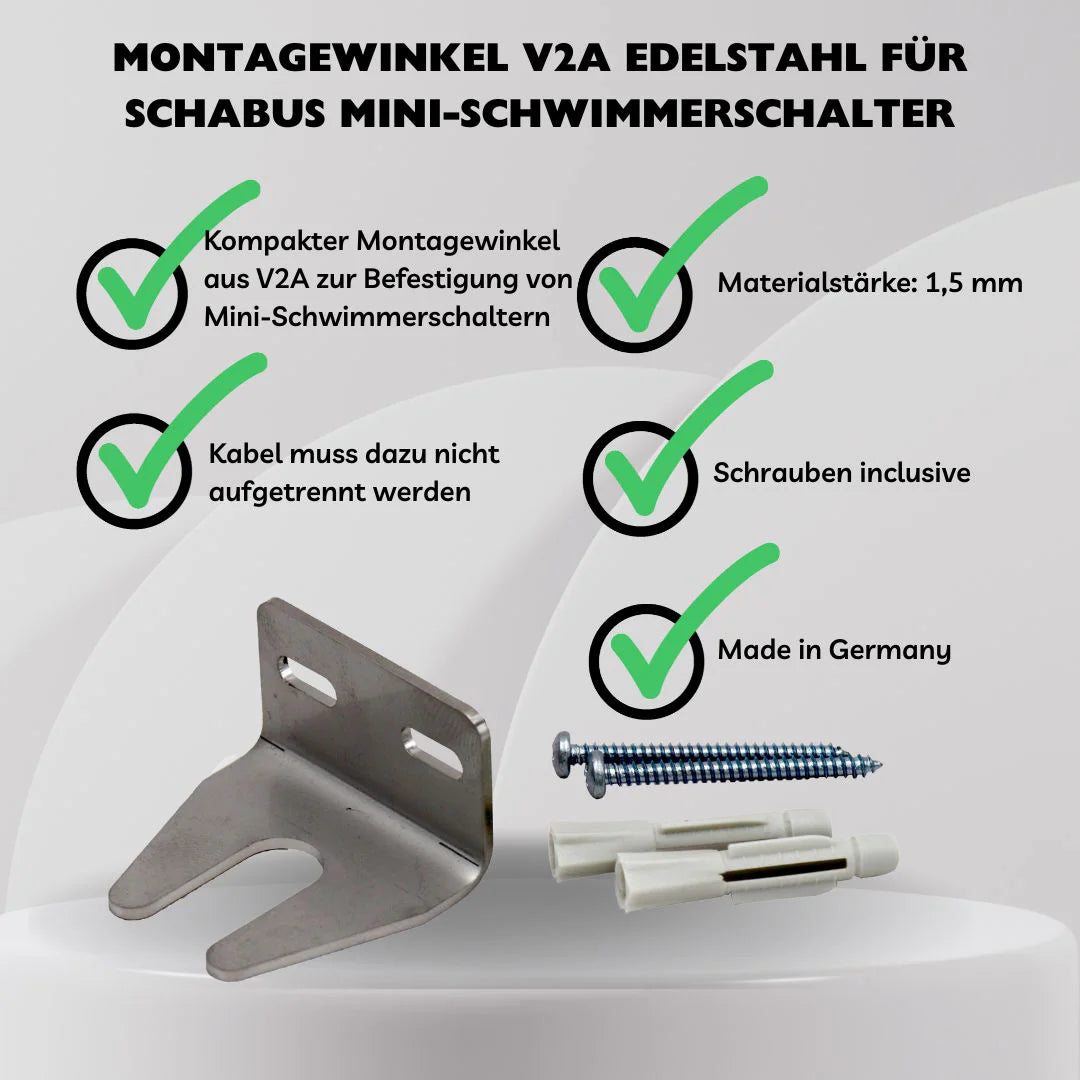

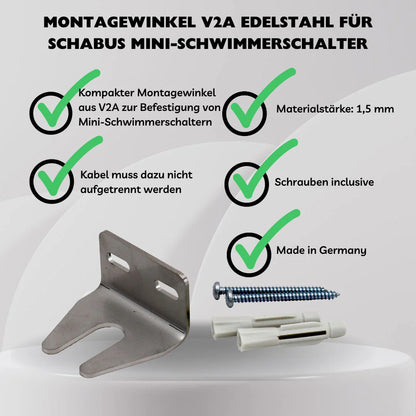

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868

Bedrijfsspanning maximaal 25 V AC/60 V DC/0,5 A
Schakelprestaties maximaal 10 watt
Beschermingsklasse IP68
Afmetingen (BxBxD)

H=59mm x ⌀=28mm
Relaiscontact Opener, dichterbij
Lijn 2,5m | 2×0,14 mm2 | wit
Materiaal Aansluitschroefdraad V4A RVS, as gedraaid en gefreesd uit massief V4A RVS, as V4A RVS, Ø 8,3 mm, 62,8 mm lang
Medium min. Dichtheid 0,7 g/cm³, drukloos
Montage Inbouwpositie verticaal, max. ±30° helling, montagehoek

🔧 Hoe wordt de vlotterschakelaar geïnstalleerd? De vlotterschakelaar van V4A roestvrij staal wordt idealiter bevestigd met een geschikte montagebeugel (art.nr. 300787) om een ​​zo verticaal mogelijke uitlijning te garanderen met een maximale afwijking van 30°. Dit is de enige manier waarop het vlotterlichaam vrij en betrouwbaar over de as kan glijden.

↕️ Kan ik de schakelfunctie omkeren? Ja! Draai eenvoudigweg het vlotterlichaam 180° om te schakelen tussen opener- en sluiterfuncties (niet nodig met wisselaar).
Er zit een ringmagneet in de vlotter en een Meder-rietcontact gegoten in Wepuran® in de schacht. Als de vlotter omhoog beweegt, is het reedcontact gesloten. Door de vlotter om te draaien krijg je de omgekeerde schakelfunctie; je hoeft alleen maar de E-ring aan het uiteinde van de as los te draaien.

💧 Voor welke media is de vlotterschakelaar geschikt? De V4A vlotterschakelaar is geschikt voor alle vloeistoffen met een dichtheid van minimaal 0,7 g/cm³ - zelfs onder veeleisende omstandigheden. Dankzij de bijzonder corrosiebestendige roestvrijstalen legering (1.4571/AISI 316Ti) is het inzetstuk zelf in gechloreerd zwembadwater, zout water of zwakke chemische alkaliën

🔌 Is de aansluitkabel vervangbaar? Het apparaat wordt standaard geleverd met een 2,5 meter lange LiYY/PVC-kabel. Deze is vlamvertragend, kortstondig waterdicht en chemisch bestendig. Op aanvraag zijn ook speciale lengtes mogelijk – onze technische ondersteuning adviseert u graag.

⚠️ Waar moet ik op letten bij het maken van de elektrische aansluiting?

BELANGRIJKE VEILIGHEIDSOPMERKING: Een onjuiste elektrische aansluiting kan de gevoelige reedcontacten vernielen en daardoor een storing veroorzaken - in het ergste geval met persoonlijk letsel of materiële schade tot gevolg.

Let daarom op:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bij inductieve belastingen is een beveiliging middels een RC-schakeling of vrijloopdiode absoluut noodzakelijk.

Aanbevolen RC-circuits voor reedcontacten (10 – 40 VA):

SpanningWeerstandCapaciteitTypeAC 24V100Ω0,33μFA3/24

Als u het niet zeker weet, neem dan contact op met een gekwalificeerde elektricien of neem rechtstreeks contact op met onze ondersteuning.
