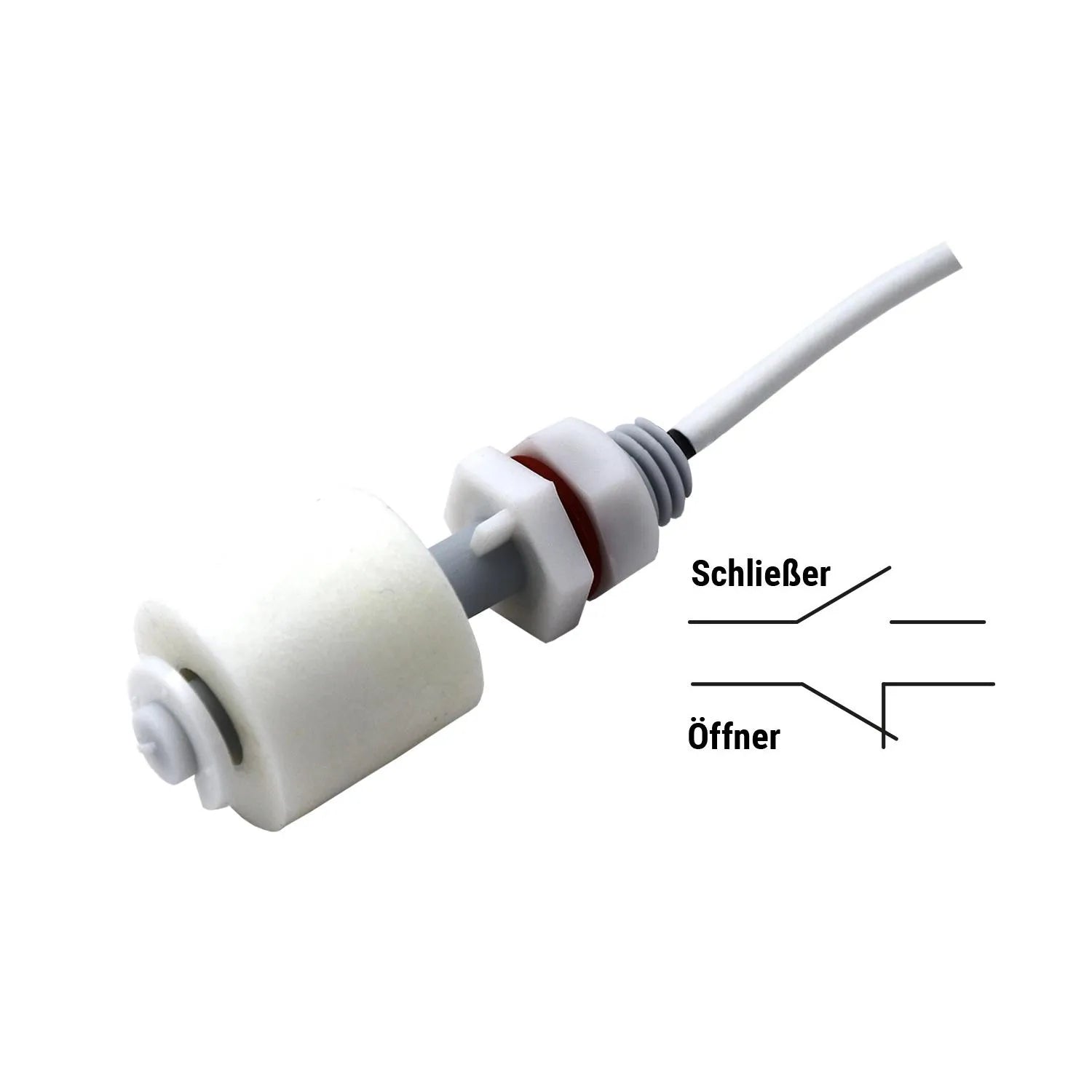

  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus Kunststoffen PP, Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen
  • Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Empfehlung:  Montagewinkel (Artikel 300787) gleich mitbestellen!
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

SKU: 200940

Lieferzeit: 2-3 Werktage

Alle details bekijken
Mini-Schwimmerschalter Kunststoff Schließerkontakt

Mini-Schwimmerschalter Kunststoff Schließerkontakt

29,41 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

Lieferumfang

  • Minischwimmerschalter – Kunststoff
  • vergossen an 2,5 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör



💧 Mini-Schwimmerschalter aus Kunststoff

Für SHT 5000 / 5001 / 5002 – zuverlässig, kompakt, flexibel einsetzbar

⚙️ Ideal für alle Arten von Wasserständen

Dieser Mini-Schwimmerschalter ist die perfekte Ergänzung zu unseren Wassermeldern SHT 5000, SHT 5001 und SHT 5002. Er detektiert zuverlässig Flüssigkeitspegel ab 4 cm und meldet den Zustand über einen langlebigen Reedkontakt.



🛡️ Sicher & wartungsfrei

  • Wartungsfrei und verschleißfrei durch berührungslose Technik

  • Einfach zu montieren: Montagewinkel (Artikel 300787) gleich mitbestellen!– optimal in engen Behältern oder Schächten

  • Flüssigkeitsdicht vergossen, keine losen Kontakte

🧰 Typische Einsatzbereiche

  • Tanks, Zisternen, Brunnen

  • Pumpenschächte und Sammeltanks

  • Überall dort, wo herkömmliche Sensoren zu feucht stehen würden

  • Ideal für festeingebaute Wassermelder von SCHABUS

🧩 Zubehör-Tipp

👉 zum Schutz beim Einsatz in ungeschützten Außengewässern - vor kleinen Blättern, Ästen und ähnlichem

Schmutzfangkorb Artikel 300320 inklusive passenden Montagewinkel

⚙️ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.

📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².

⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS - siehe unsere "aktiven" Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.






RC-Glieder für Reedkontakte 10 ... 40 VASpannungWiderstandKapazitätRC-Glied-TypAC 24 V100 Ω0,33 μFA  3/24









WEEE-NR.: DE91394868





Betriebsspannung 25 V AC / 60 V DC / max. 500 mA
Schaltleistung max. 10 Watt
Funktionsbereich -20°C / +80°C max.
Schutzart IP 68, Kabel nur kurzzeitig wasserfest
Gewicht 0,07 kg
Relaiskontakt Öffner (NC) / Schließer (NO)
Leitung 2 x 0,14 mm², 2,5 m, Sonderlänge auf Anfrage

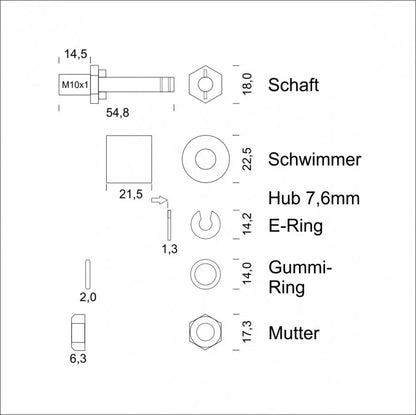

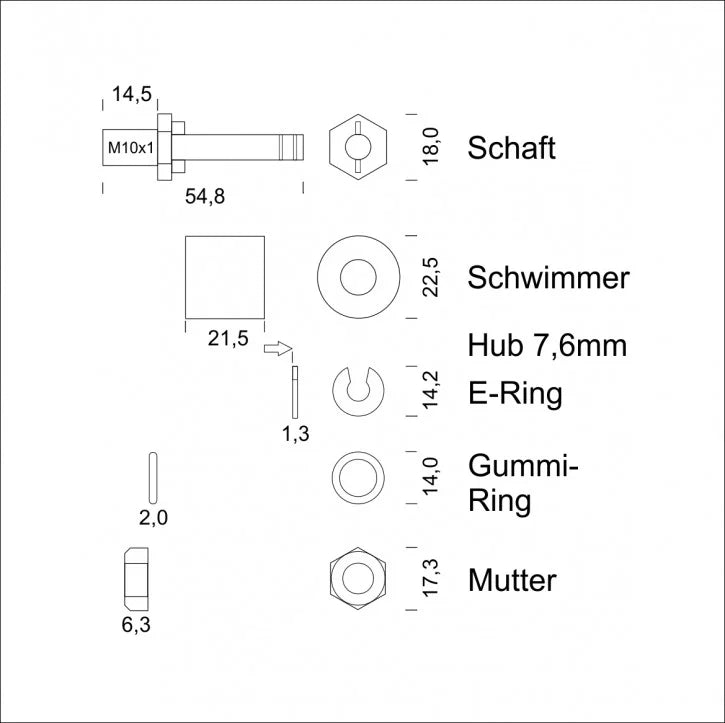

Material Anschluss Gewinde PP, Schaft PP, ø8,3 mm, 58 mm lang, Schwimmer PP ø23 mm
Medium min. 0,7g/cm³ Dichte, drucklos
Montage Einbaulage senkrecht, max. ±30° Neigung
Schaltleistung max. 10 Watt
Wasserpegel min. 4 cm

🔧 Wie wird der Mini-Schwimmerschalter angeschlossen?

Er wird über das mitgelieferte 2,5 m LiYY-Kabel mit dem Wassermelder verbunden – einfach anschließen und los geht’s.

↕️ Kann ich die Schaltfunktion umkehren?

Ja! Drehen Sie einfach den Schwimmerkörper um 180 °, um zwischen Öffner- und Schließerfunktion zu wechseln (nicht nötig beim Wechsler).

Im Schwimmer befindet sich ein Ringmagnet, im Schaft ist ein Meder Reed-Kontakt in Wepuran® vergossen. Bewegt sich der Schwimmer nach oben wird der Reedkontakt geschlossen. Durch Umdrehen des Schwimmers erhält man die umgekehrte Schaltfunktion, dazu muss nur der E-Ring am Ende des Schafts gelöst werden.

🌊 Ab welchem Wasserstand schaltet der Schwimmer?

Bereits ab einem Pegel von 4 cm wird der Kontakt aktiviert – ideal für frühzeitige Warnungen.

🧰 Muss ich den Montagewinkel separat kaufen?

Ja, für eine sichere Befestigung empfehlen wir den Montagewinkel (Art.-Nr. 300787) als Zubehör.

Mini-Schwimmerschalter müssen immer senkrecht betrieben werden, es ist eine maximale Abweichung von der senkrechten Achse von 30° erlaubt. Diese Abweichung wird durch den Montagewinkel zuverlässig verhindert.

🔌 Ist der Schwimmerschalter auch für andere Systeme nutzbar?

Er ist speziell für SCHABUS-Wassermelder optimiert, kann aber auch in anderen Systemen mit kompatiblen Werten verwendet werden.

📏 Gibt es den Schwimmerschalter mit längerer Leitung?

Ja! Auf Anfrage fertigen wir Sonderlängen ganz nach Ihren Vorgaben.

💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10 – 40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Wenn Sie unsicher sind, sprechen Sie bitte mit einer Elektrofachkraft oder wenden Sie sich direkt an unseren Support.
