Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/Schließer

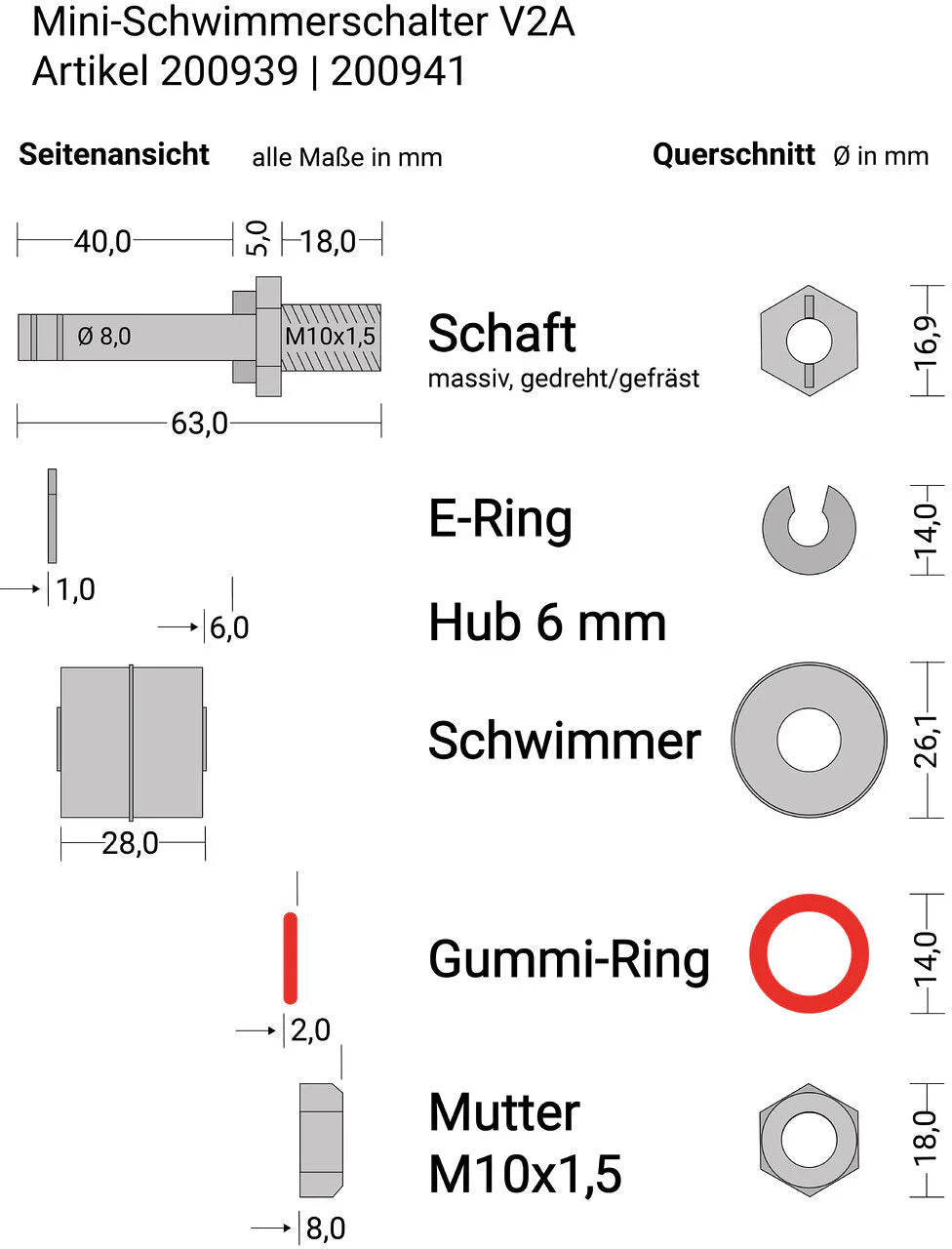

SHT 5013 Mini-Schwimmerschalter V2A-Edelstahl-Pegelüberwachung-Zubehör-für-SHT5000-SHT5001-SHT5002SHT 5013 Mini-Schwimmerschalter aus V2A-Edelstahl zur zuverlässigen Pegelüberwachung in Tanks, Behältern und Maschinen. Kompakter Schwimmerschalter mit Gewindemontage, Reedkontakt und wählbarer NC-/NO-Schaltfunktion für Schabus Wassermelder SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiele des Mini-Schwimmerschalters SHT 5013 zur automatischen Pegelüberwachung in Wassertanks, Kühlanlagen, Lebensmittelbehältern, Maschinen sowie Chemie- und Heizungsanlagen. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm zuverlässig.Technische Übersicht des Mini-Schwimmerschalters SHT 5013 aus V2A-Edelstahl mit Abmessungen, Lieferumfang, Funktionsweise, Anschlussbeispielen, NC-/NO-Schaltfunktion, technischen Daten und optionalem Zubehör. Schwimmerschalter zur Pegelüberwachung in Wasser, Heizöl, Diesel, Pflanzenöl und weiteren Flüssigkeiten, kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/SchließerMini-Schwimmerschalter Edelstahl V2A V4A Einzelteile mit Bemaßung

Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/Schließer

Robuster Edelstahl-Schwimmerschalter für anspruchsvolle Umgebungen

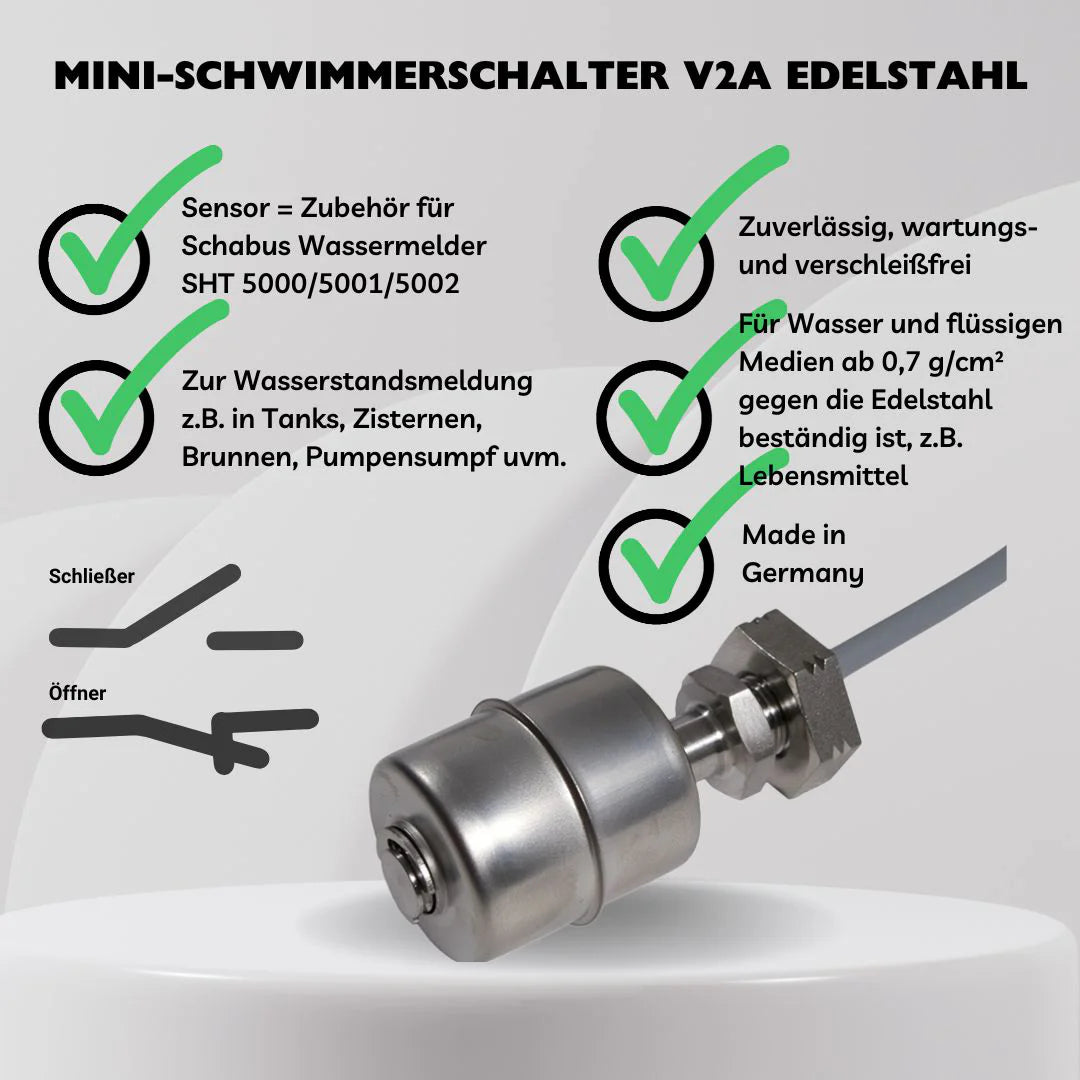

  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V2A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m - Sonderlängen auf Anfrage

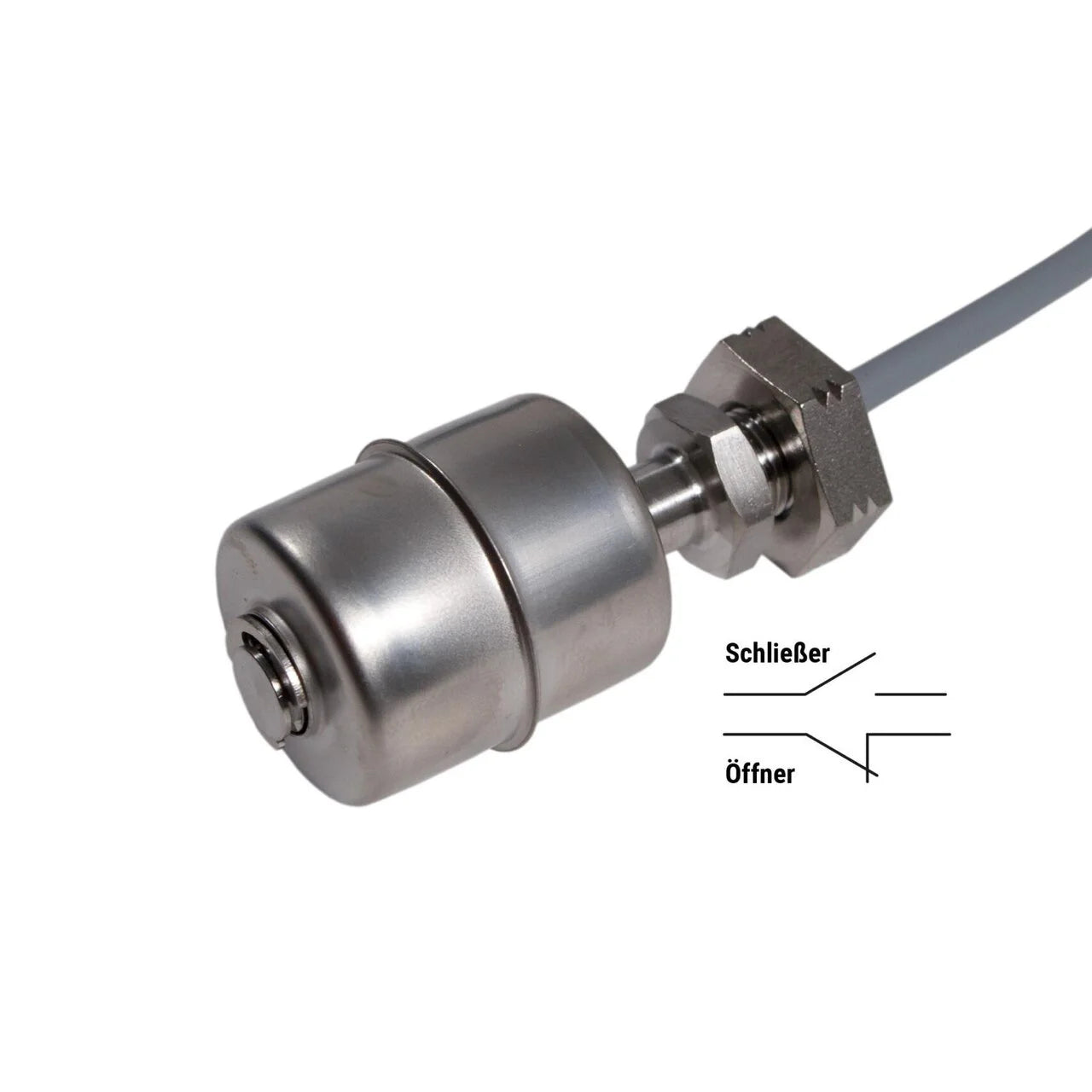

  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
49,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200941EAN: 4044764002265
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

SHT 5013 – Mini-Schwimmerschalter aus V2A-Edelstahl

Der SHT 5013 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Er ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen.

Der bewegliche Schwimmer enthält einen Ringmagneten, der den im Schaft vergossenen Reedkontakt betätigt. Die Funktion ist unabhängig von der elektrischen Leitfähigkeit der Flüssigkeit.

Durch Umdrehen des Schwimmkörpers lässt sich die Öffner- beziehungsweise Schließerfunktion einstellen. Anschließend müssen der Sicherungsring, die freie Bewegung und beide Schaltzustände geprüft werden.

Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Die Montageposition bestimmt die Schalthöhe. Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich.

Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit von V2A-Edelstahl und allen übrigen benetzten Bauteilen mit dem vorgesehenen Medium.

Der Funktionsbereich beträgt −20 bis maximal +100 °C. Die fest vergossene LIYY-Anschlussleitung ist 2,5 m lang und besitzt zwei Adern mit jeweils 0,14 mm². Beachten Sie beim Anschluss die zulässigen Schaltwerte und die Anleitung des angeschlossenen Geräts.

Kontrollieren Sie regelmäßig die freie Schwimmerbewegung und die Melde- oder Steuerfunktion.

RFunktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

In der Standard-Einbaulage arbeitet dieser Schwimmerschalter als Schließer (NO).

Bei der Variante mit Schließerkontakt kann die Kontaktfunktion durch Umdrehen des Schwimmerkörpers in einen Öffner geändert werden. Dies gilt nicht für die Wechsler-Ausführung.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.

Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge

Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²

Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



Optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

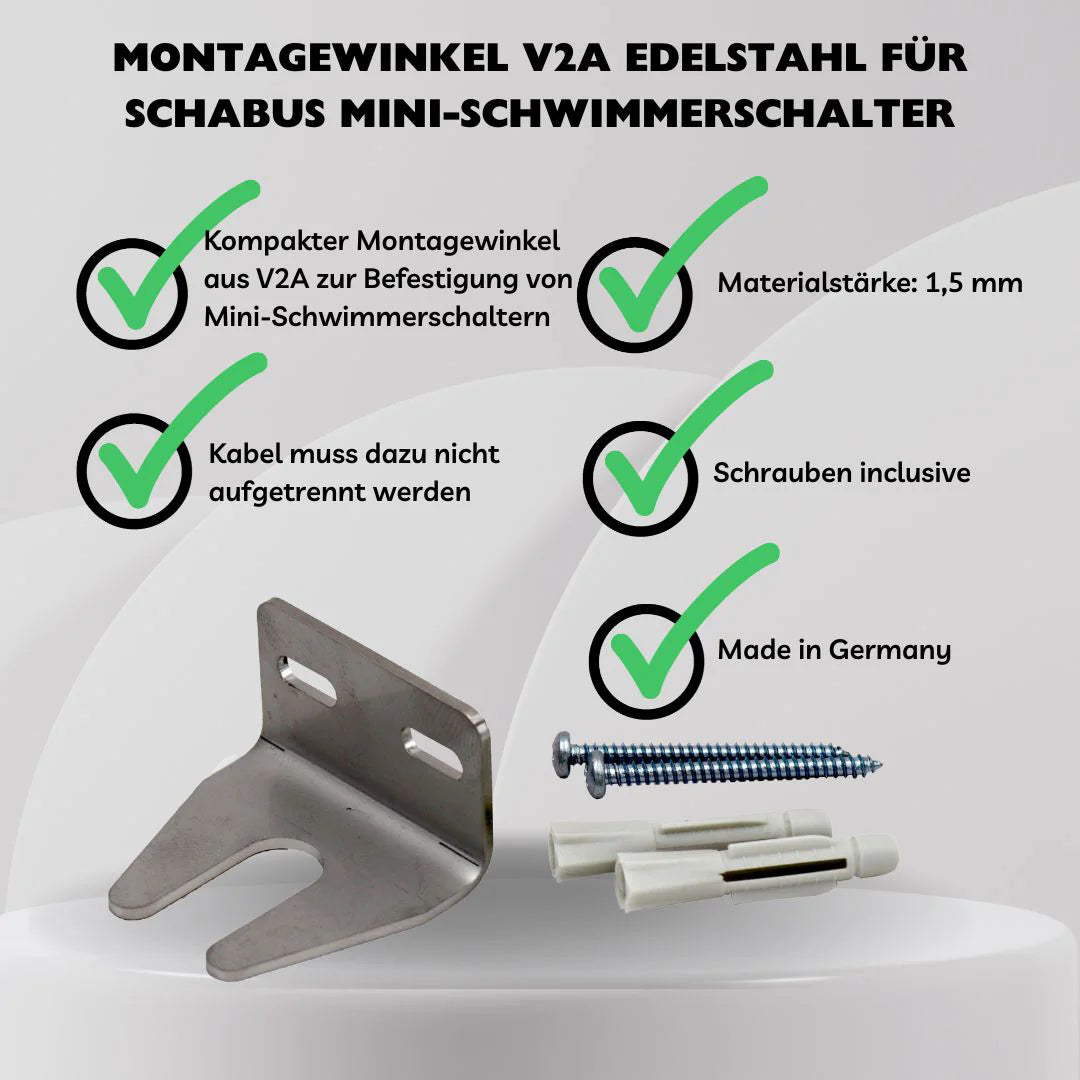

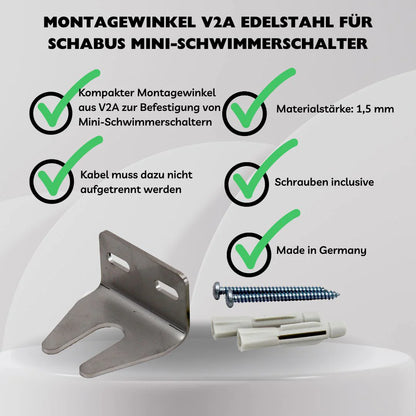

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



  • Mini-Schwimmerschalter V2A Edelstahl – Schließerkontakt (NO)
  • vergossen an 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung
Schaltleistungmaximaal 10 watt
SchutzartIP 68, kabel slechts korte tijd waterdicht
Betriebstemperatur-20°C /max. +100°C
Abmessungen (H×B×T)

H=59mm x ⌀=28mm

Anschlussleitung2,5m | 2×0,14 mm2 | wit
WEEE-Reg.-Nr.DE91394868

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔧 Hoe wordt de vlotterschakelaar geïnstalleerd?

De vlotterschakelaar wordt idealiter bevestigd met een geschikte montagebeugel (art.nr. 300787) om een ​​zo verticaal mogelijke uitlijning te garanderen met een maximale afwijking van 30°. Dit is de enige manier waarop het vlotterlichaam vrij en betrouwbaar over de as kan glijden.

↕️ Kan ik de schakelfunctie omkeren?

Ja! Draai eenvoudigweg het vlotterlichaam 180° om te schakelen tussen opener- en sluiterfuncties (niet nodig met wisselaar).

Er zit een ringmagneet in de vlotter en een Meder-rietcontact gegoten in Wepuran® in de schacht. Als de vlotter omhoog beweegt, is het reedcontact gesloten. Door de vlotter om te draaien krijg je de omgekeerde schakelfunctie, het enige wat je hoeft te doen is de E-ring aan het uiteinde van de as los te draaien.

💧 Voor welke media is de vlotterschakelaar geschikt?

Het is geschikt voor alle vloeistoffen met een Dichtheid van minimaal 0,7 g/cm³. Dankzij het robuuste roestvrijstalen ontwerp is gebruik ook mogelijk in agressieve of hygiënisch gevoelige omgevingen zoals voedselverwerking.

🔌 Is de verbindingskabel vervangbaar?

Standaard wordt het apparaat geleverd met a 2,5 m lange LiYY/PVC-kabel afgeleverd. Deze is vlamvertragend, kortstondig waterdicht en chemisch bestendig. zijn ook op aanvraag verkrijgbaar Speciale lengtes mogelijk – onze technische ondersteuning adviseert u graag.

⚠️ Waar moet ik op letten bij het maken van de elektrische aansluiting?

BELANGRIJKE VEILIGHEIDSOPMERKING: A onjuiste elektrische aansluiting kan de gevoelige gebruiken Reedcontacten vernietigen en daardoor een storing veroorzaken - in het ergste geval resulterend in persoonlijk letsel of materiële schade.

Let daarom op:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Voor inductieve belastingen is beveiliging met RC-element of vrijloopdiode absoluut noodzakelijk.

Aanbevolen RC-circuits voor reedcontacten (10 – 40 VA):

SpanningWeerstandCapaciteitTypeAC 24V100Ω0,33μFA3/24

Als u het niet zeker weet, neem dan contact op met een gekwalificeerde elektricien of neem rechtstreeks contact op met onze ondersteuning.
