  • Mini-Schwimmerschalter (Wechsler) = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus Kunststoffen PP, Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen
  • Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Wechsler = Öffner (NC) / Schliesser (NO)
  • Empfehlung:  Montagewinkel (Artikel 300787) gleich mitbestellen!
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 200938

Levertijd: 2-3 werkdagen

Bekijk alle details
Mini-Schwimmerschalter Kunststoff Wechslerkontakt

Mini-Schwimmerschalter Kunststoff Wechslerkontakt

46,90 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

Lieferumfang

  • Minischwimmerschalter – Kunststoff Wechsler
  • vergossen an 2,5 Meter LIYY Steuerleitung 3 x 0,14 mm²
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

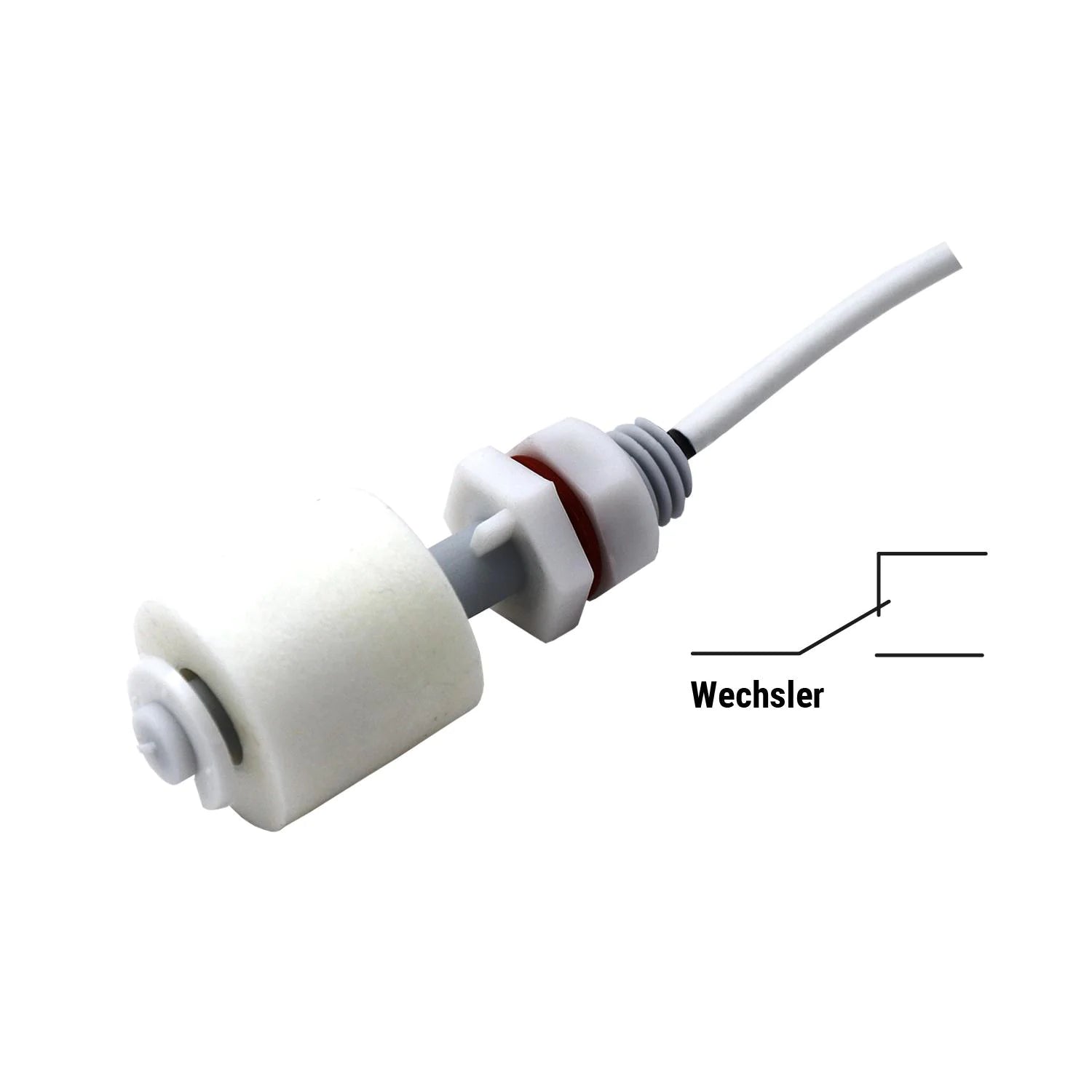

💧 Mini-Schwimmerschalter aus Kunststoff (Wechsler)

Für SHT 5000 / 5001 / 5002 – zuverlässig, kompakt, flexibel einsetzbar

⚙️ Ideal für alle Arten von Wasserständen

Dieser Mini-Schwimmerschalter ist die perfekte Ergänzung zu unseren Wassermeldern SHT 5000, SHT 5001 und SHT 5002. Er detektiert zuverlässig Flüssigkeitspegel ab 4 cm und meldet den Zustand über einen langlebigen Reedkontakt.



🛡️ Sicher & wartungsfrei

  • Wartungsfrei und verschleißfrei durch berührungslose Technik

  • Einfach zu montieren: Montagewinkel (Artikel 300787) gleich mitbestellen!– optimal in engen Behältern oder Schächten

  • Flüssigkeitsdicht vergossen, keine losen Kontakte

🧰 Typische Einsatzbereiche

  • Tanks, Zisternen, Brunnen

  • Pumpenschächte und Sammeltanks

  • Überall dort, wo herkömmliche Sensoren zu feucht stehen würden

  • Ideal für festeingebaute Wassermelder von SCHABUS

🧩 Zubehör-Tipp

👉 zum Schutz beim Einsatz in ungeschützten Außengewässern – vor kleinen Blättern, Ästen und ähnlichem

Schmutzfangkorb Artikel 300320 inklusive passenden Montagewinkel

⚙️ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 oder SHT 5002 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (3 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.

📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 3 × 0,14 mm².

⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



WEEE-NR.: DE91394868

Bedrijfsspanning 25 V AC/60 V DC/max. 500mA
Schakelprestaties maximaal 10 watt
Functioneel gebied -20°C/+80°C maximaal.
Beschermingsklasse IP 68, kabel slechts korte tijd waterdicht
Gewicht 0,07 kg
Relaiscontact Normaal gesloten (NC)/Normaal gesloten (NO)
Lijn 3 x 0,14 mm² LIYY-kabel, 2,5 meter
Materiaal Aansluitschroefdraad PP, as PP, ø8,3 mm, 58 mm lang, vlotter PP ø23 mm
Medium min. Dichtheid 0,7 g/cm³, drukloos
Montage Inbouwpositie verticaal, max. ±30° helling
Waterniveau minimaal 4 cm

🔧 Hoe wordt de mini vlotterschakelaar aangesloten?

Hij wordt met de meegeleverde LiYY-kabel van 2,5 m op de waterdetector aangesloten. Sluit hem eenvoudig aan en u kunt aan de slag.

↕️ Kan ik de schakelfunctie omkeren?

Bij de vlotterschakelaarwisselaar wordt door de betreffende aansluiting de omkeerschakelfunctie gecreëerd.

Er zit een ringmagneet in de vlotter en een Meder-rietcontact gegoten in Wepuran® in de schacht. Als de vlotter omhoog beweegt, is het reedcontact gesloten.

🌊 Bij welk waterniveau schakelt de vlotter over?

Al vanaf a Niveau van 4 cm Het contact wordt geactiveerd – ideaal voor vroegtijdige waarschuwingen.

🧰 Moet ik de montagebeugel apart kopen?

Ja, voor een veilige bevestiging raden wij aan Montagebeugel (art.nr. 300787) als accessoire.

Mini vlotterschakelaars moeten altijd verticaal worden bediend; een maximale afwijking van de verticale as van 30° is toegestaan. Deze afwijking wordt betrouwbaar voorkomen door de montagehoek.

🔌 Kan de vlotterschakelaar ook voor andere systemen gebruikt worden?

Het is speciaal geoptimaliseerd voor SCHABUS-waterdetectoren, maar kan ook in andere systemen met compatibele waarden worden gebruikt.

📏 Bestaat er een vlotterschakelaar met een langere kabel?

Ja! Wij produceren op aanvraag Speciale lengtes geheel volgens uw specificaties.

💧 Zijn de kabels waterdicht? De gebruikt LIYY-kabels zijn slechts korte tijd waterdicht en niet geschikt voor permanent contact met water. Voor permanent vochtige of natte omgevingen adviseren wij speciale sensoren.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.

⚠️ Waar moet ik op letten bij het maken van de elektrische aansluiting?

BELANGRIJKE VEILIGHEIDSOPMERKING: A onjuiste elektrische aansluiting kan de gevoelige gebruiken Reedcontacten vernietigen en daardoor een storing veroorzaken - in het ergste geval resulterend in persoonlijk letsel of materiële schade.

Let daarom op:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Voor inductieve belastingen is beveiliging met RC-element of vrijloopdiode absoluut noodzakelijk.

Aanbevolen RC-circuits voor reedcontacten (10 – 40 VA):
