  • Zubehör für die SCHABUS Wassermelder SHT 5000 | 5001 | 5002
  • für den Einsatz in Tanks, Zisternen, Pumpensumpf
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet
    z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material aus Kunststoff (Polypropylen), PG 9 Gewinde, horizontale Montage  (in Behältern seitlich innen)
  • Öffner (NC) / Schließer (NO) durch 180° Drehung
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 200949

Levertijd: 2-3 werkdagen

Bekijk alle details

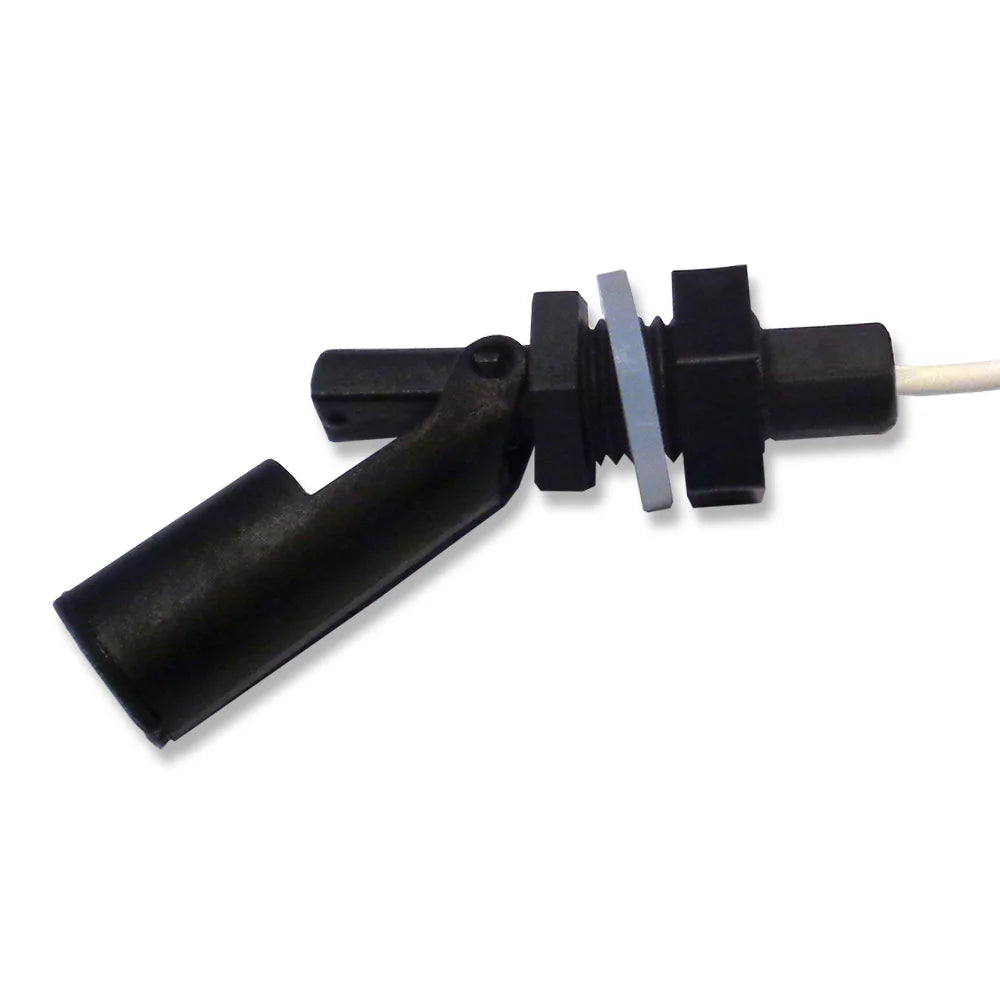

Klappschwimmerschalter Kunststoff

Klappschwimmerschalter Kunststoff

19,90 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

Lieferumfang

  • Klappschwimmerschalter - Kunststoff
  • vergossen an 2,5 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

💧 Mini-Klappschwimmerschalter – kompakt, präzise & langlebig

Die Mini-Klappschwimmerschalter von SCHABUS (Typ "broken finger") werden in Handarbeit gefertigt und einzeln geprüft – für maximale Qualität und Zuverlässigkeit in der Füllstandsüberwachung.

Sie sind wartungsfrei, arbeiten verschleißfrei und eignen sich ideal für den seitlichen Einbau in Behälter oder Tanks.

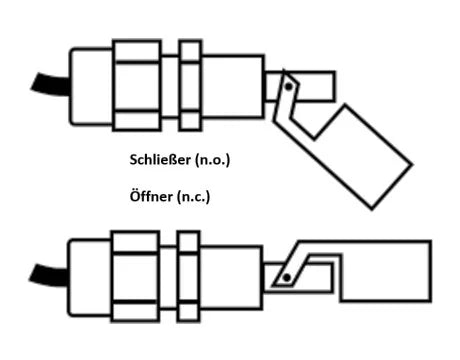

⚙️ Schaltfunktion durch Drehung wählbar

Per einfache 180°-Drehung des Schwimmers lässt sich der gewünschte Schaltmodus bestimmen:

  • Schließer-Funktion (Kontakt schließt bei steigendem Pegel)

  • Öffner-Funktion (Kontakt öffnet bei steigendem Pegel)

Die Montage erfolgt seitlich über eine Dichtungsmanschette. Eine fest verbundene Kontermutter sorgt für sicheren Sitz.

🔌 Hochwertige Verarbeitung & vergossene Technik

Das 2,5 m lange Anschlusskabel ist mit einem langlebigen Meder-Reedkontakt verlötet und mit Wepuran® komplett vergossen – für absolute Wasserfestigkeit und lange Lebensdauer.

📏 Kabel-Sonderlängen sind auf Anfrage möglich!

🧩 Typische Einsatzbereiche

Der Mini-Klappschwimmerschalter ist ideal zur Überwachung von Wasserständen in:

  • Tanks & Zisternen

  • Brunnen & Pumpensümpfen

  • Behältern aller Art

  • Steuerungs- oder Meldeanwendungen in der Haustechnik



⚙️ Technischer Hinweis & Anschluss

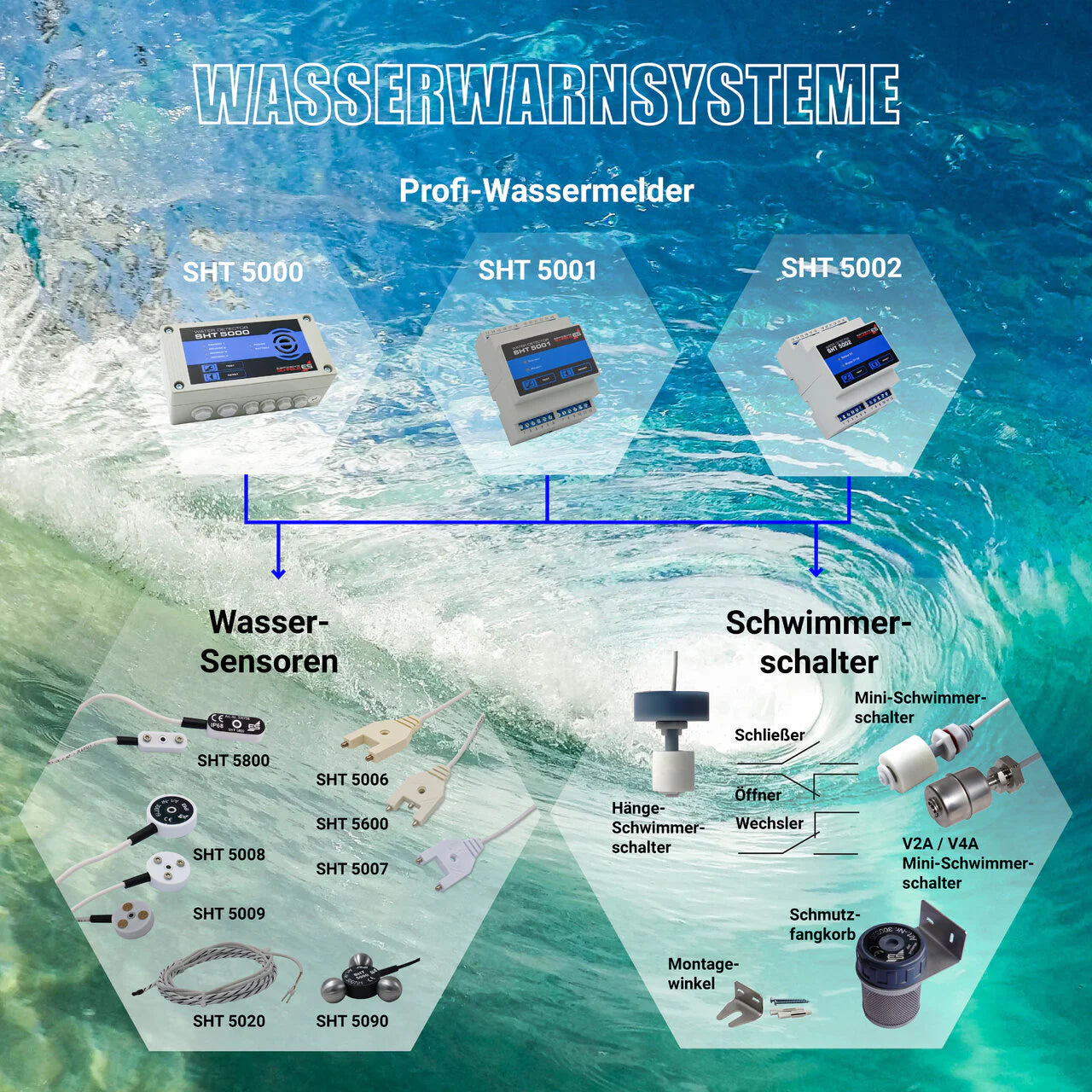

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 oder SHT 5002 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.

📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².

⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.


Schaltplan mit Freilaufdiode



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868



Bedrijfsspanning maximaal 25 V AC/60 V DC/0,5 A
Schakelprestaties maximaal 10 watt
Functioneel gebied -20°C/+80°C maximaal.
Beschermingsklasse IP 67, kabel slechts korte tijd waterdicht

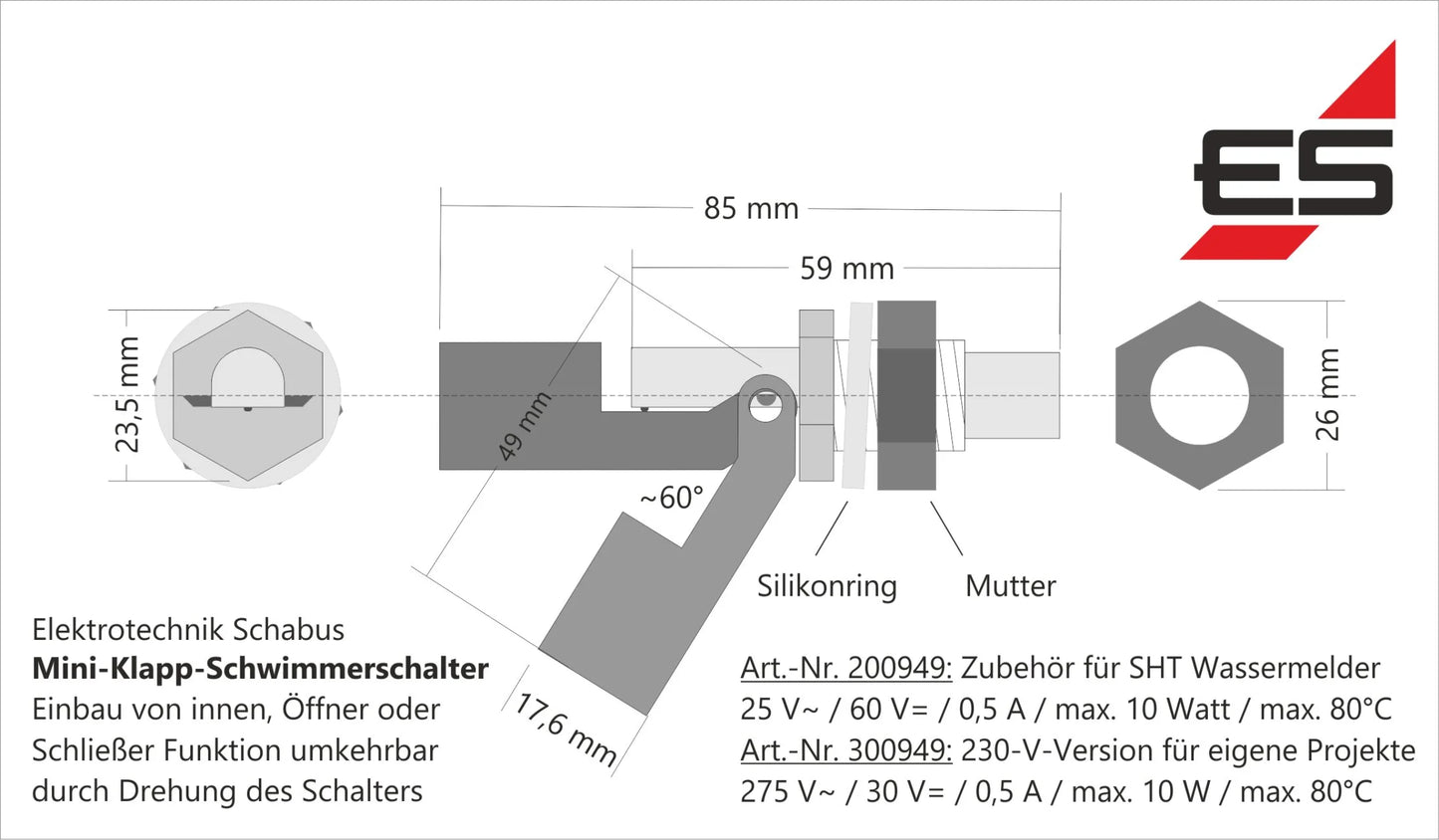

Afmetingen (BxBxD)

L=86mm x ⌀=24mm, 85-86 mm lang (zonder kabel)
Gewicht 0,07 kg
Lijn 2,5m | 2×0,14 mm2 | wit
Montage lateraal, horizontaal

200940-200938-200941-200939-300939-300941-300949-200949-200950-CE-Erklaerung-2025

🔄 Hoe kies ik tussen open- en gesloten functies?

Door simpelweg 180° rotatie van de vlotter Bij de installatie bepaalt u of het contact geactiveerd moet worden als het waterniveau stijgt dichtbij of open zou moeten. Dit maakt de vlotterschakelaar bijzonder flexibel.

🛠️ Hoe wordt de vlotterschakelaar geïnstalleerd?

De installatie vindt plaats zijwaarts in de container via a Afdichtingshuls. Een borgmoer fixeert de vlotterschakelaar betrouwbaar in de gewenste positie.

💧 Is de vlotterschakelaar waterdicht?

Ja. De aansluitkabel is voorzien van a waterdicht gegoten reedcontact uitgerust. Het oppotten vindt plaats met Wepuran® voor maximale bescherming in vochtige omgevingen.

📏 Is de vlotterschakelaar ook verkrijgbaar met langere kabels?

Ja. Wij produceren op aanvraag individuele kabellengtes geschikt voor uw toepassing. De standaardwaarde is a LiYY-kabel van 2,5 m geïnstalleerd.

🔋 Welke elektrische waarden gelden voor het schakelcontact?

  • Schaltleistung: max. 10 W
  • Spannung: bis 25 V AC / 60 V DC
  • Strom: bis 500 mA
    Bei sehr niedrigen Strömen (< 1 mA) sind sogar bis zu 1 Billion Schaltspiele möglich.

🧪 Waarvoor is de vlotterschakelaar bijzonder geschikt?

Tot Niveaubewaking in vloeistofcontainers Hoe:

  • Tanks
  • Zisternen
  • Brunnen
  • Pumpensümpfen
    Er ist optimal für Anwendungen, bei denen kleine Bauform, lange Lebensdauer und flexibler Schaltmodus gefragt sind.

🔥 Wat zijn de eigenschappen van de verbindingskabel?

Dat was vroeger LiYY-besturingskabel is volgens de fabrikant:

  • kurzzeitig wasserfest
  • flammwidrig & selbstverlöschend
  • adhäsionsarm
  • beständig gegen Öle, Fette und Kühlmittel

💧 Zijn de kabels waterdicht? De gebruikt LIYY-kabels zijn slechts korte tijd waterdicht en niet geschikt voor permanent contact met water. Voor permanent vochtige of natte omgevingen adviseren wij speciale sensoren.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.
