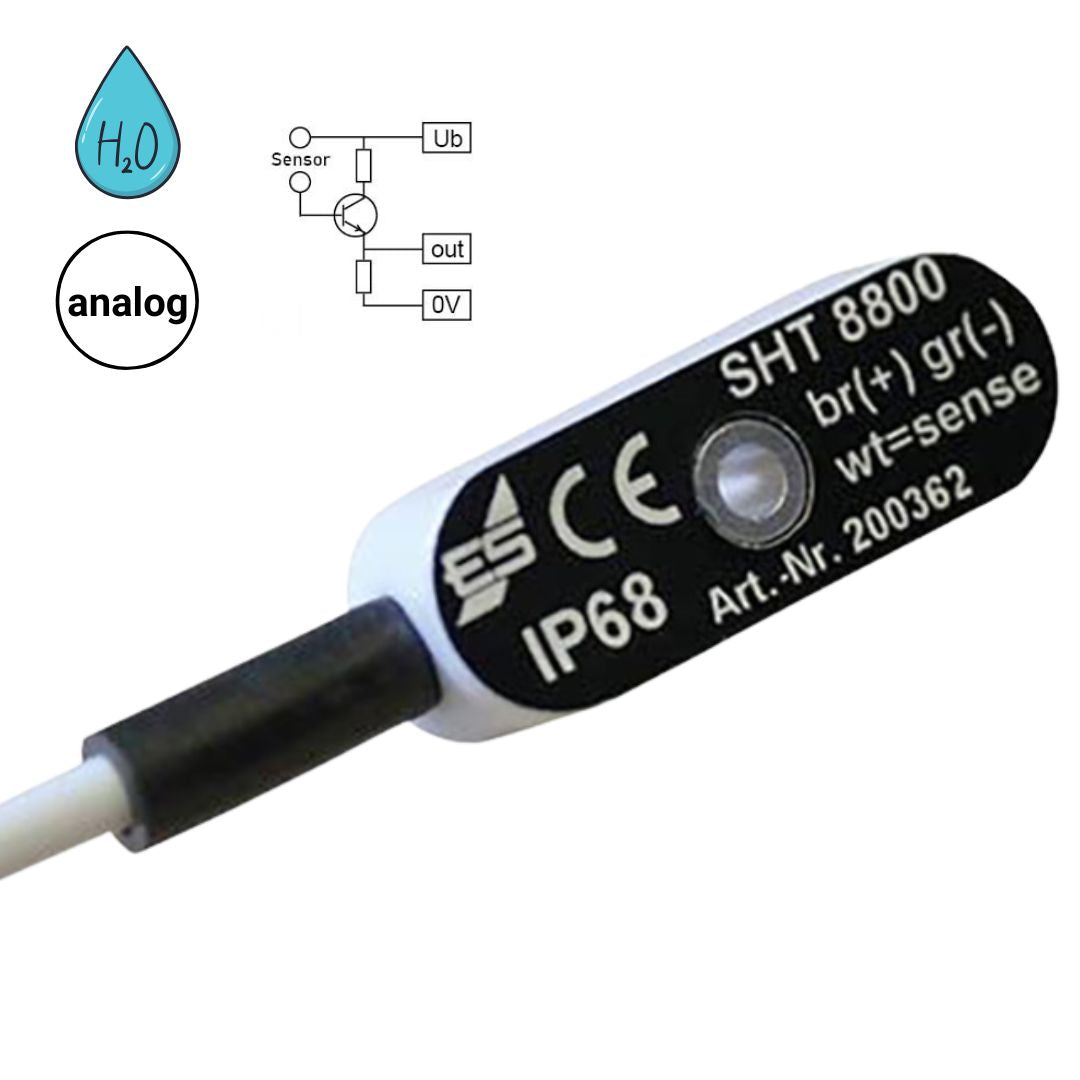

• Bodenssensor_200362_Hauptbild
  • Bodenssensor_200362_Hauptbild
  • Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"
  • Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"
  • Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"
  • Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"
  • Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"

Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"

Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"

75,00 €
75,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten

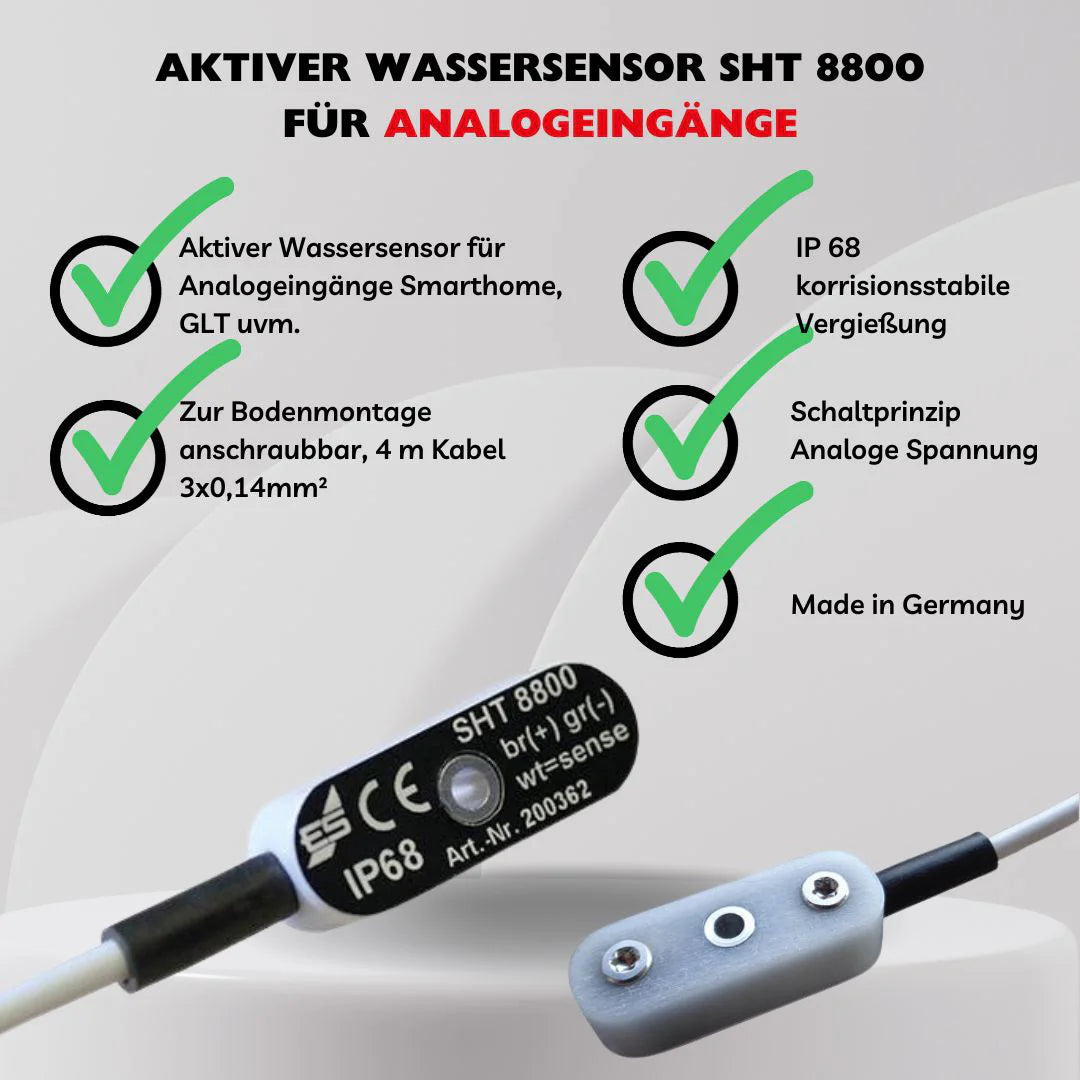

  • aktiver Wassersensor fĂŒr AnalogeingĂ€nge Smarthome, GLT uvm.

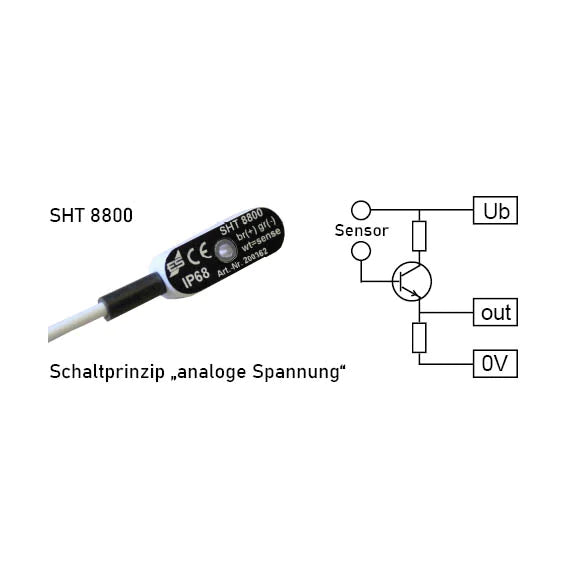

  • Schaltprinzip analoge Spannung
  • zwei V4A-Edelstahl-Kontakte, kompakte AusfĂŒhrung, zĂ€h-elastisch, schlagfest, bedingt trittsicher, korrosionsstabile Vergießung fĂŒr höchste Sicherheit und Langlebigkeit
  • zur Bodenmontage anschraubbar, Aluminium-verstĂ€rktes Bohrloch
  • 4 m LIYY-Steuerleitung 3 x 0,14 mmÂČ - maximal verlĂ€ngerbar auf 20 Meter
  • nicht geeignet fĂŒr den Anschluss an Schabus Wassermeldern
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 200362

Levertijd: 2-3 werkdagen

Bekijk alle details
Bodenssensor_200362_Hauptbild

Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"

75,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

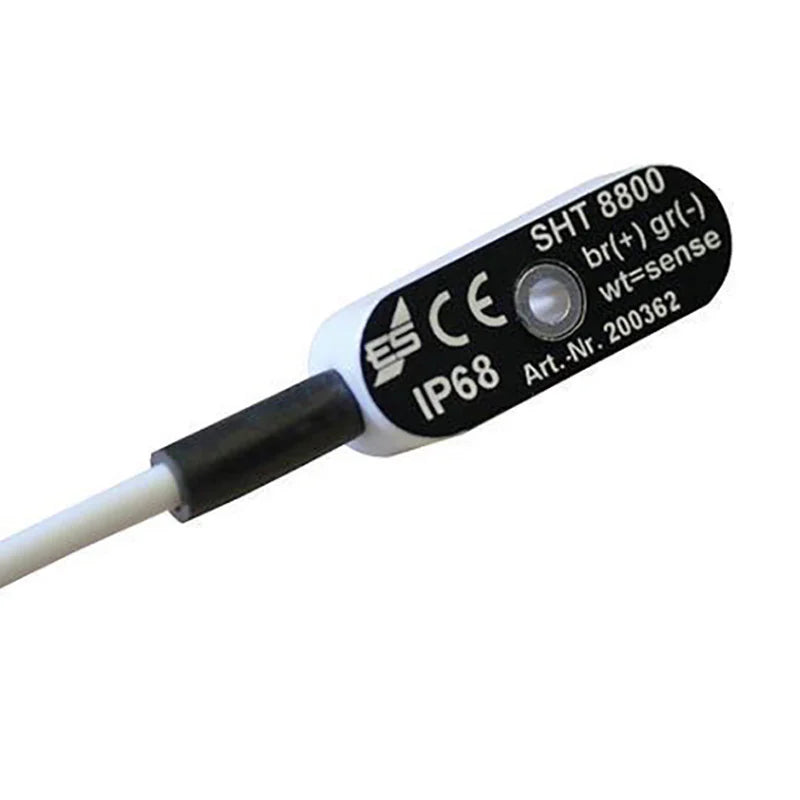

💧 SHT 8800 – Aktiver Wassersensor mit V4A-Edelstahlkontakten

Der SHT 8800 ist ein hochwertiger aktiver Wassersensor mit zwei robusten V4A-Edelstahlkontakten, vergossen in einem widerstandsfĂ€higen KunststoffgehĂ€use mit WepuranÂź. Sobald Wasser oder eine andere leitfĂ€hige FlĂŒssigkeit die Kontakte berĂŒhrt, steigt die Ausgangsspannung auf ca. 80–90 % der Betriebsspannung an. So lassen sich hochohmige AnalogeingĂ€nge von Hausautomations- oder GebĂ€udeleittechnik-Steuerungen einfach und zuverlĂ€ssig ansteuern.

⚙ Funktionsweise und Anschluss

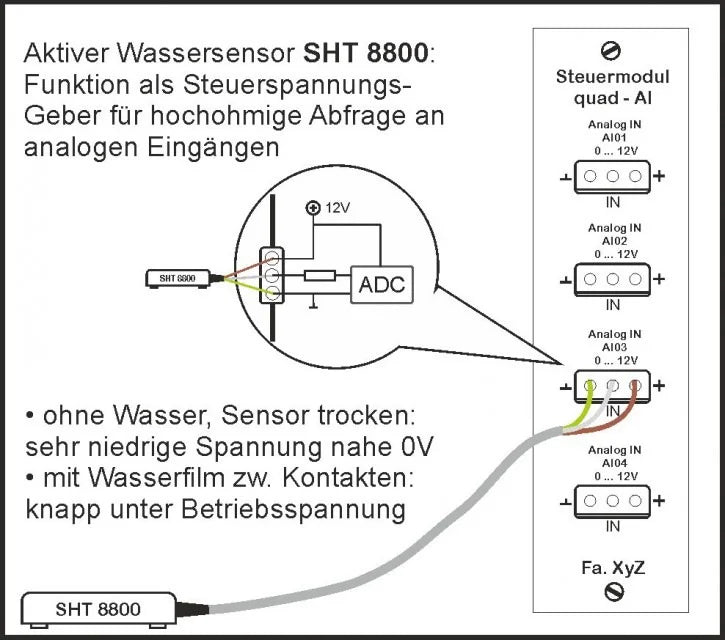

  • Die Sensorleitungen (3 x 0,14 mmÂČ) sind flexibel und können leicht verlĂ€ngert werden. (max. 20 Meter)

  • Wichtig: Die angeschlossenen AnalogeingĂ€nge mĂŒssen hochohmig sein, um den Sensor nicht zu belasten.

  • Ein mit Aluminium verstĂ€rktes Bohrloch erleichtert die sichere Befestigung.

  • Die LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhĂ€sionsarm, selbstverlöschend und bestĂ€ndig gegen Öle, Fette, KĂŒhlflĂŒssigkeiten und Schmiermittel.

đŸš« Nicht kompatibel mit Schabus Wassermeldern

Der SHT 8800 ist nicht fĂŒr den direkten Anschluss an Schabus Wassermelder geeignet. Bitte beachten Sie dies bei der Integration.

đŸ€– Aktive Sensoren – Empfindliche Technologie mit Hilfsenergie

Aktive Sensoren wie der SHT 8800 verfĂŒgen ĂŒber ein elektronisches Innenleben und benötigen stets Hilfsenergie – entweder durch eine Betriebsspannung oder einen Vorstrom zur Abfrage eines potentialfreien Kontakts.

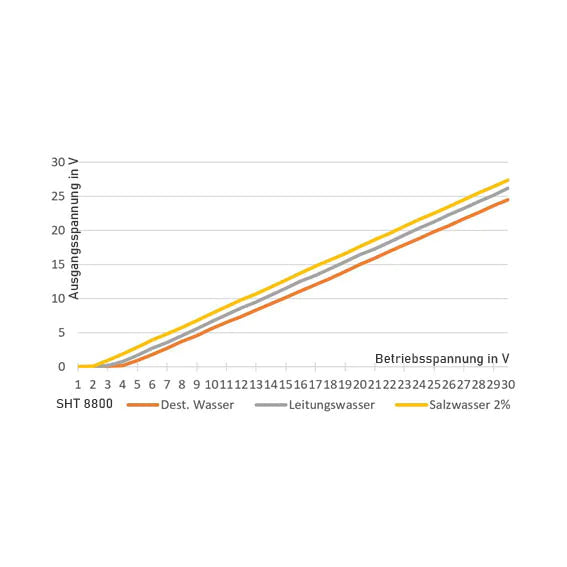

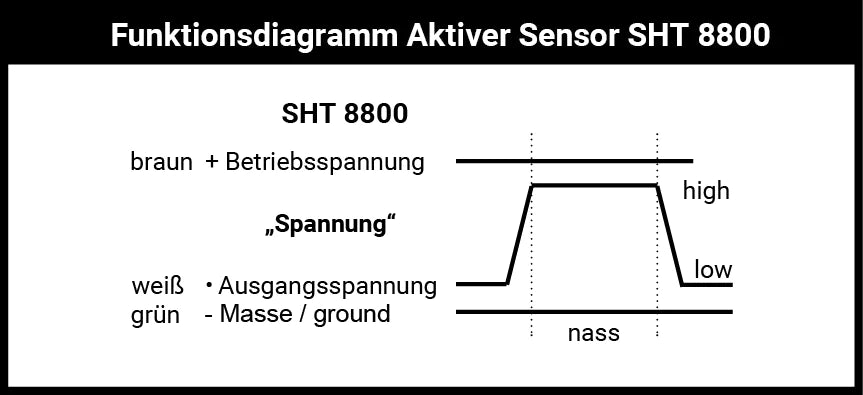

  • Der SHT 8800 reagiert auf Wasserkontakt mit einer Spannungserhöhung.

  • Andere aktive Sensortypen (z. B. SHT 8815, SHT 8824) reagieren anders (Widerstands- oder StromĂ€nderung).

  • Jeder Sensortyp ist speziell auf die Anforderungen der jeweiligen Steuerung abgestimmt.

💡 SensitivitĂ€t und Einsatzbereich

  • Aktive Sensoren sind empfindlicher als passive Sensoren und detektieren auch Wasser mit geringer LeitfĂ€higkeit.

  • Chemisch reines, mehrfach destilliertes Wasser kann auch von aktiven Sensoren nicht sicher erkannt werden – mindestens einige freie Ionen mĂŒssen vorhanden sein.

  • Geeignet fĂŒr regelmĂ€ĂŸig trockene Umgebungen mit seltenen Wasserereignissen.

  • In dauerhaft feuchten Umgebungen kann es durch Elektrolyse zu Kontaktkorrosion kommen, da der Sensor mit Gleichspannung arbeitet.

🔧 Tipps fĂŒr lange Lebensdauer

  • Die hochohmige Abfrage der Sensorsignale ist Voraussetzung fĂŒr einen langen und verschleißfreien Betrieb.

  • Die Strombegrenzung im Sensor schĂŒtzt vor ĂŒbermĂ€ĂŸigem Verschleiß.

Lieferumfang

  • SHT 8800 aktiver Wassersensor analoge Spannung
  • Montagematerial (1 Schraube, 1 DĂŒbel)
  • Betriebsanleitung



WEEE-NR.: DE91394868

Bedrijfsspanning 10V = 30V DC SELV/PELV
Functioneel gebied -15°C/+50°C
Beschermingsklasse IP68
Afmetingen (BxBxD)

10x12x34mm
Stroomverbruik 7 V = 27 V/ca. 80% van Ub
Werkingsprincipe actief
Lijn 2m | 3x014mm2 | wit

💡 Wat is het verschil tussen actieve en passieve watersensoren? Actieve sensoren zoals de SHT 8800 hebben een elektronisch interieur en vereisen een bedrijfsspanning. Als ze in contact komen met water, reageren ze met een verandering van de uitgangsspanning (bijvoorbeeld van laag naar hoog). Passieve sensoren werken daarentegen puur mechanisch of geleiden direct elektriciteit wanneer ze in contact komen met water.

⚠ Kan de SHT 8800 gebruikt worden met Schabus waterdetectoren? Nee, de SHT 8800 is niet Compatibel met de watermelders van Elektrotechnik Schabus. Het is speciaal ontworpen voor besturingen met analoge ingangen met hoge impedantie (bijv. Smart Home-systemen of gebouwbeheertechnologie).

🔌 Wat betekent "hoge-impedantie-ingang"? Een ingang met hoge weerstand belast de sensor niet meetbaar, dat betekent: De sensor kan hoeven slechts minimaal vermogen te leveren – typisch typisch voor TTL- of CMOS-logica. Stress kan de sensor beschadigen of onjuiste metingen opleveren.

📏 Hoe ver kan ik de kabel verlengen? De sensorkabel (3 × 0,14 mmÂČ LIYY) kan eenvoudig worden verlengd, idealiter echter niet verder dan ca. 20 meterOm de signaalstabiliteit en het spanningsniveau te behouden.

💧 Reageert de SHT 8800 ook op gedestilleerd water? Slechts in beperkte mate. De sensor heeft een nodig geleidende vloeistof, d.w.z. water met voldoende vrije ionen. Volledig gedemineraliseerd of herhaaldelijk gedestilleerd water kan niet met zekerheid worden geĂŻdentificeerd. Het medium moet minimaal Ă©Ă©n hebben Dichtheid van 0,7 g/cmÂł en een bepaalde geleidbaarheid hebben.

🌊 Is de sensor geschikt voor omgevingen met een permanente vochtigheidsgraad? Nee. De SHT 8800 is voor droge normale omgevingen met incidenteel contact met water gedachte. In een permanent vochtige omgeving kan elektrolyse veroorzaken Corrosie van contacten komen doordat de sensor met gelijkspanning werkt.

đŸ§Ș Welke vloeistoffen kan de sensor detecteren? De SHT 8800 herkent alles geleidende vloeistoffen, b.v. Bijvoorbeeld leidingwater, zout water of koelvloeistoffen. Niet herkenbaar zijn niet-geleidende media zoals gedestilleerd water of olie.

🧰 Hoe wordt de sensor gemonteerd? De sensor is zo gemonteerd dat de twee V4A roestvrijstalen contacten zich op het laagste te bewaken punt bevinden. Een gedefinieerde inbouwpositie is niet nodig, omdat deze direct reageert op vloeistofcontact.

👉 Een mededeling: Voor een permanente en veilige plaatsing moet de sensor stevig gemonteerd - er zit een geschikte in de aluminium basissteun Gat boren voor schroefverbinding mits.

Klantbeoordelingen

Wees de eerste die een recensie schrijft
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

💧 SHT 8800 – Aktiver Wassersensor mit V4A-Edelstahlkontakten

Der SHT 8800 ist ein hochwertiger aktiver Wassersensor mit zwei robusten V4A-Edelstahlkontakten, vergossen in einem widerstandsfĂ€higen KunststoffgehĂ€use mit WepuranÂź. Sobald Wasser oder eine andere leitfĂ€hige FlĂŒssigkeit die Kontakte berĂŒhrt, steigt die Ausgangsspannung auf ca. 80–90 % der Betriebsspannung an. So lassen sich hochohmige AnalogeingĂ€nge von Hausautomations- oder GebĂ€udeleittechnik-Steuerungen einfach und zuverlĂ€ssig ansteuern.

⚙ Funktionsweise und Anschluss

  • Die Sensorleitungen (3 x 0,14 mmÂČ) sind flexibel und können leicht verlĂ€ngert werden. (max. 20 Meter)

  • Wichtig: Die angeschlossenen AnalogeingĂ€nge mĂŒssen hochohmig sein, um den Sensor nicht zu belasten.

  • Ein mit Aluminium verstĂ€rktes Bohrloch erleichtert die sichere Befestigung.

  • Die LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhĂ€sionsarm, selbstverlöschend und bestĂ€ndig gegen Öle, Fette, KĂŒhlflĂŒssigkeiten und Schmiermittel.

đŸš« Nicht kompatibel mit Schabus Wassermeldern

Der SHT 8800 ist nicht fĂŒr den direkten Anschluss an Schabus Wassermelder geeignet. Bitte beachten Sie dies bei der Integration.

đŸ€– Aktive Sensoren – Empfindliche Technologie mit Hilfsenergie

Aktive Sensoren wie der SHT 8800 verfĂŒgen ĂŒber ein elektronisches Innenleben und benötigen stets Hilfsenergie – entweder durch eine Betriebsspannung oder einen Vorstrom zur Abfrage eines potentialfreien Kontakts.

  • Der SHT 8800 reagiert auf Wasserkontakt mit einer Spannungserhöhung.

  • Andere aktive Sensortypen (z. B. SHT 8815, SHT 8824) reagieren anders (Widerstands- oder StromĂ€nderung).

  • Jeder Sensortyp ist speziell auf die Anforderungen der jeweiligen Steuerung abgestimmt.

💡 SensitivitĂ€t und Einsatzbereich

  • Aktive Sensoren sind empfindlicher als passive Sensoren und detektieren auch Wasser mit geringer LeitfĂ€higkeit.

  • Chemisch reines, mehrfach destilliertes Wasser kann auch von aktiven Sensoren nicht sicher erkannt werden – mindestens einige freie Ionen mĂŒssen vorhanden sein.

  • Geeignet fĂŒr regelmĂ€ĂŸig trockene Umgebungen mit seltenen Wasserereignissen.

  • In dauerhaft feuchten Umgebungen kann es durch Elektrolyse zu Kontaktkorrosion kommen, da der Sensor mit Gleichspannung arbeitet.

🔧 Tipps fĂŒr lange Lebensdauer

  • Die hochohmige Abfrage der Sensorsignale ist Voraussetzung fĂŒr einen langen und verschleißfreien Betrieb.

  • Die Strombegrenzung im Sensor schĂŒtzt vor ĂŒbermĂ€ĂŸigem Verschleiß.

Lieferumfang

  • SHT 8800 aktiver Wassersensor analoge Spannung
  • Montagematerial (1 Schraube, 1 DĂŒbel)
  • Betriebsanleitung



WEEE-NR.: DE91394868

Technische informatie
Bedrijfsspanning 10V = 30V DC SELV/PELV
Functioneel gebied -15°C/+50°C
Beschermingsklasse IP68
Afmetingen (BxBxD)

10x12x34mm
Stroomverbruik 7 V = 27 V/ca. 80% van Ub
Werkingsprincipe actief
Lijn 2m | 3x014mm2 | wit
Downloads
Verbindingsvoorbeelden
FAQ - Veelgestelde vragen

💡 Wat is het verschil tussen actieve en passieve watersensoren? Actieve sensoren zoals de SHT 8800 hebben een elektronisch interieur en vereisen een bedrijfsspanning. Als ze in contact komen met water, reageren ze met een verandering van de uitgangsspanning (bijvoorbeeld van laag naar hoog). Passieve sensoren werken daarentegen puur mechanisch of geleiden direct elektriciteit wanneer ze in contact komen met water.

⚠ Kan de SHT 8800 gebruikt worden met Schabus waterdetectoren? Nee, de SHT 8800 is niet Compatibel met de watermelders van Elektrotechnik Schabus. Het is speciaal ontworpen voor besturingen met analoge ingangen met hoge impedantie (bijv. Smart Home-systemen of gebouwbeheertechnologie).

🔌 Wat betekent "hoge-impedantie-ingang"? Een ingang met hoge weerstand belast de sensor niet meetbaar, dat betekent: De sensor kan hoeven slechts minimaal vermogen te leveren – typisch typisch voor TTL- of CMOS-logica. Stress kan de sensor beschadigen of onjuiste metingen opleveren.

📏 Hoe ver kan ik de kabel verlengen? De sensorkabel (3 × 0,14 mmÂČ LIYY) kan eenvoudig worden verlengd, idealiter echter niet verder dan ca. 20 meterOm de signaalstabiliteit en het spanningsniveau te behouden.

💧 Reageert de SHT 8800 ook op gedestilleerd water? Slechts in beperkte mate. De sensor heeft een nodig geleidende vloeistof, d.w.z. water met voldoende vrije ionen. Volledig gedemineraliseerd of herhaaldelijk gedestilleerd water kan niet met zekerheid worden geĂŻdentificeerd. Het medium moet minimaal Ă©Ă©n hebben Dichtheid van 0,7 g/cmÂł en een bepaalde geleidbaarheid hebben.

🌊 Is de sensor geschikt voor omgevingen met een permanente vochtigheidsgraad? Nee. De SHT 8800 is voor droge normale omgevingen met incidenteel contact met water gedachte. In een permanent vochtige omgeving kan elektrolyse veroorzaken Corrosie van contacten komen doordat de sensor met gelijkspanning werkt.

đŸ§Ș Welke vloeistoffen kan de sensor detecteren? De SHT 8800 herkent alles geleidende vloeistoffen, b.v. Bijvoorbeeld leidingwater, zout water of koelvloeistoffen. Niet herkenbaar zijn niet-geleidende media zoals gedestilleerd water of olie.

🧰 Hoe wordt de sensor gemonteerd? De sensor is zo gemonteerd dat de twee V4A roestvrijstalen contacten zich op het laagste te bewaken punt bevinden. Een gedefinieerde inbouwpositie is niet nodig, omdat deze direct reageert op vloeistofcontact.

👉 Een mededeling: Voor een permanente en veilige plaatsing moet de sensor stevig gemonteerd - er zit een geschikte in de aluminium basissteun Gat boren voor schroefverbinding mits.
