Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"
Bodensensor_200324_HauptbildSHT 8824 aktiver Wassersensor mit 4–20 mA Konstantstrom-Ausgang zur Leckage- und Wassererkennung auf BödenSHT 8824 Wassersensor zur Bodenüberwachung in Produktionsanlagen, Maschinenräumen und Auffangwannen mit 4–20 mA AusgangTechnische Daten und Abmessungen des aktiven Wassersensors SHT 8824 mit 4–20 mA Konstantstrom-AusgangAktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

Aktiver Sensor mit Konstantstromsenke für SPS, GLT und industrielle Steuerungen.

✓Aktiver Wassersensor für Digitaleingänge an SPS und anderen Steuerungen

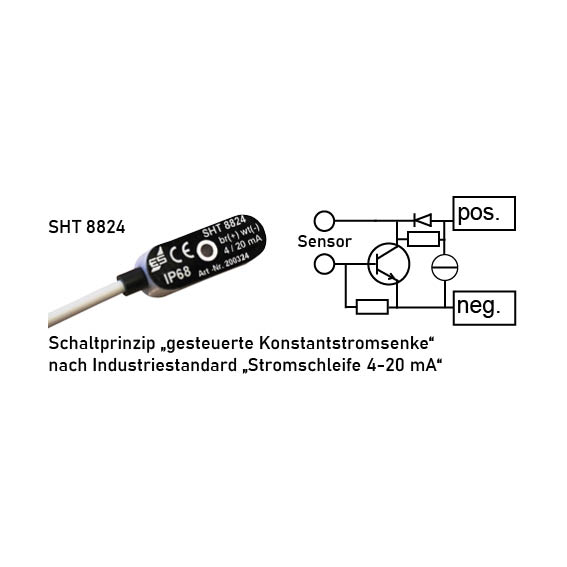

✓Schaltprinzip gesteuerte Konstantstromsenke nach Industriestandart "Stromschleife 4-20 mA"

✓Zwei V4A-Edelstahl-Kontakte, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher

✓Korrosionsstabile Vergießung für höchste Sicherheit und Langlebigkeit

✓Zur Bodenmontage anschraubbar, Aluminium-verstärktes Bohrloch

✓4 m LIYY-Steuerleitung 2 x 0,14 mm² - verlängerbar max. 20 Meter

Nicht geeignet für den Anschluss an Schabus Wassermeldern, da aktiver Sensor!

75,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200324EAN: 4044764004528
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

💧 Aktiver Wassersensor mit 4–20 mA Stromauswertung

Der SHT 8824 ist ein aktiver Wassersensor mit integrierter gesteuerter Konstantstromsenke zur sicheren Auswertung über 2-Leiter-Stromschnittstellen.

⚙️ Schaltprinzip: Stromänderung (4–20 mA)

  • Trocken: ca. 4 mA

  • Nass: ca. 20 mA

➡️ Die deutliche Stromänderung ermöglicht eine klare und störsichere Unterscheidung zwischen „trocken“ und „nass“.
Ideal für SPS, GLT und industrielle Steuerungen mit Stromauswertung.


🧪 Hohe Empfindlichkeit

Der Sensor erkennt selbst:

  • destilliertes Wasser nach VDE 0510-5

  • Flüssigkeiten mit geringer Leitfähigkeit

Nur vollständig ionenfreies Reinstwasser kann physikalisch nicht sicher detektiert werden.


🏗️ Einsatzbereich

Geeignet für:

  • Hausautomation mit analogem Stromeingang

  • SPS-Systeme mit 4–20 mA Eingang

  • Gebäudeleittechnik

⚠️ Nur für regelmäßig trockene Umgebungen.
Bei dauerhafter Feuchtigkeit kann durch Elektrolyse Kontaktkorrosion entstehen.


🛠️ Material & Qualität

  • Zwei V4A-Edelstahlkontakte

  • Handvergossen in Wepuran®

  • LIYY-Leitung (kurzzeitig wasserfest, flammwidrig, selbstverlöschend, öl- & fettbeständig)

  • Befestigungsbohrung zur Bodenmontage


🚫 Nicht kompatibel mit

Schabus Wassermeldern (z. B. SHT 5000 Serie)



WEEE-NR.: DE91394868

  • SHT 8824 aktiver Wassersensor
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung
Betriebsspannung10…30 VDC, typ. 24 VDC, SELV/PELV
SchutzartIP 68, Schutz gegen Strahlwasser für 30 Minuten, Kabel kurzzeitig wasserfest
Betriebstemperatur-15°C / +50°C
Abmessungen (H×B×T)

34x12x10 mm

Anschlussleitung2-adrig – LIYY – 2x 0,14mm² – ungeschirmt – Ø 3,5mm – weiß – 4 Meter lang, Belegung: weiß – negativer Anschluss / 0 V / minus; braun – positiver Anschluss / Ub / plus
WEEE-Reg.-Nr.DE91394868
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔌 Wie funktioniert der SHT 8824 Wassersensor?

Der SHT 8824 erkennt Wasser über eine Veränderung der Stromaufnahme:

  • Trockenbetrieb: ca. 4 mA
  • Nassbetrieb: ca. 20 mA
    Diese Stromdifferenz wird von 2-Leiter-Eingängen (z. B. Stromschnittstellen in GLT oder SPS) eindeutig ausgewertet.

⚙️ Wofür eignet sich der Sensor besonders gut?

Der Sensor ist ideal für:

  • Hausautomationen
  • SPS- oder GLT-Systeme mit 2-Leiter-Schnittstelle
  • Anwendungen mit präziser Nass/Trocken-Unterscheidung
  • Steuerungen, die einen analogen Stromeingang auswerten

⚠️ Kann ich den Sensor an einen Schabus-Wassermelder anschließen?

❌ Nein. Der SHT 8824 ist nicht kompatibel mit Schabus Wassermeldern.
Er benötigt eine Steuerung mit aktiver 2-Leiter-Stromschnittstelle, da er als Konstantstromsenke arbeitet.

💧 Wie empfindlich reagiert der Sensor?

Der SHT 8824 erkennt selbst einfach destilliertes Wasser nach VDE 0510-5 (z. B. aus dem Baumarkt).
Nur vollständig deionisiertes Reinstwasser bleibt für ihn unsichtbar – ein paar freie Ionen müssen vorhanden sein.

🧪 Ist der Sensor für dauerhafte Feuchtigkeit geeignet?

❌ Nein. Der Sensor ist für regelmäßig trockene Umgebungen gedacht.
Bei ständiger Feuchtigkeit kann es durch Elektrolyse zur Korrosion der Kontakte kommen.

🔧 Wie wird der Sensor montiert?

Der Sensor verfügt über ein integriertes Bohrloch für die feste Bodenmontage.
Montagematerial ist im Lieferumfang enthalten.

📏 Wie lang darf die Zuleitung maximal sein?

Die Sensorleitung (2 x 0,14 mm², z. B. LIYY) darf bis zu 20 Meter verlängert werden.
Bitte auf gute Verbindung und sauberen Kabelweg achten.
