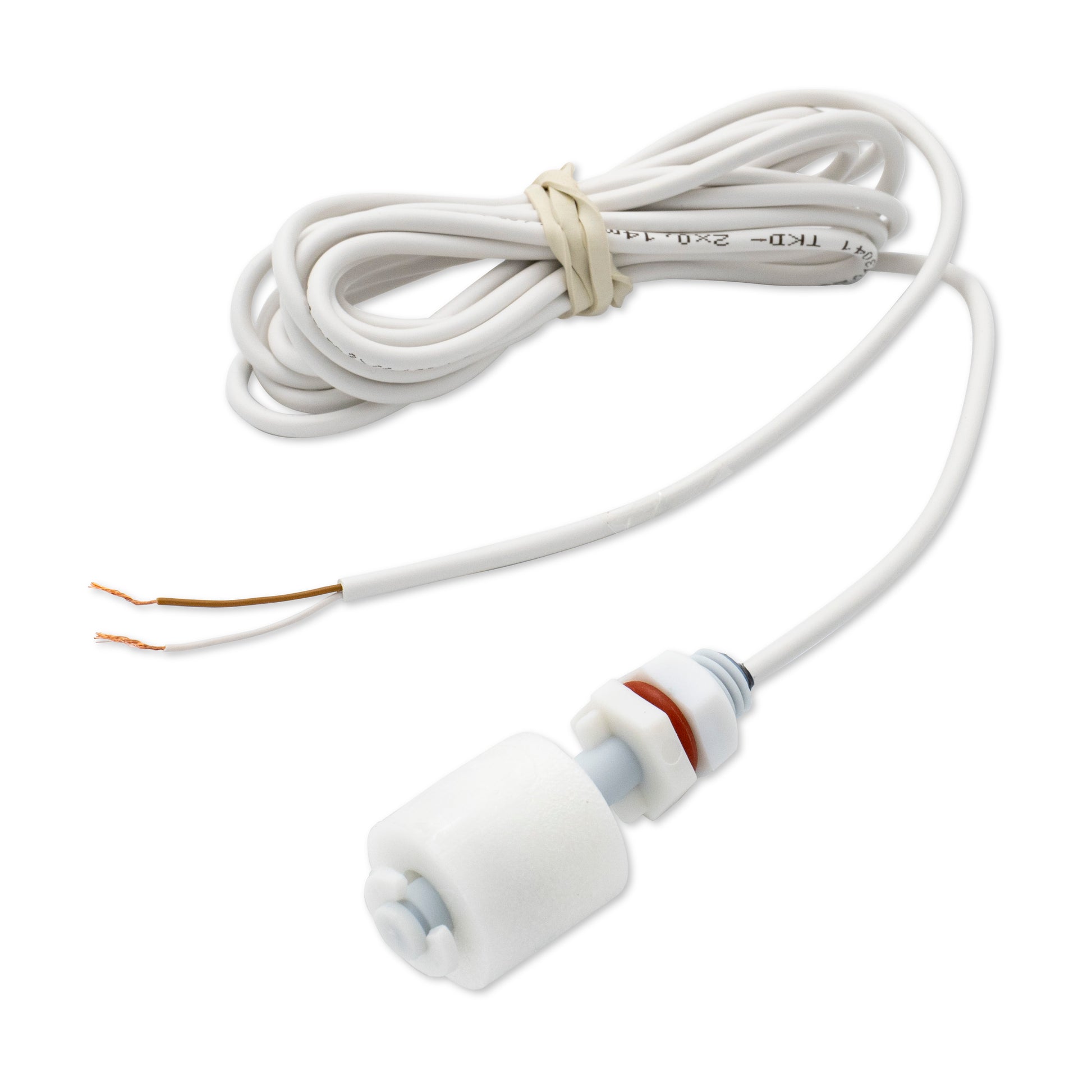

SHT 5012 – Mini-Schwimmerschalter mit dreipoligem Wechslerkontakt
Der SHT 5012 überwacht Flüssigkeitsstände in Tanks, Zisternen, Schächten und anderen Behältern. Er eignet sich als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002.

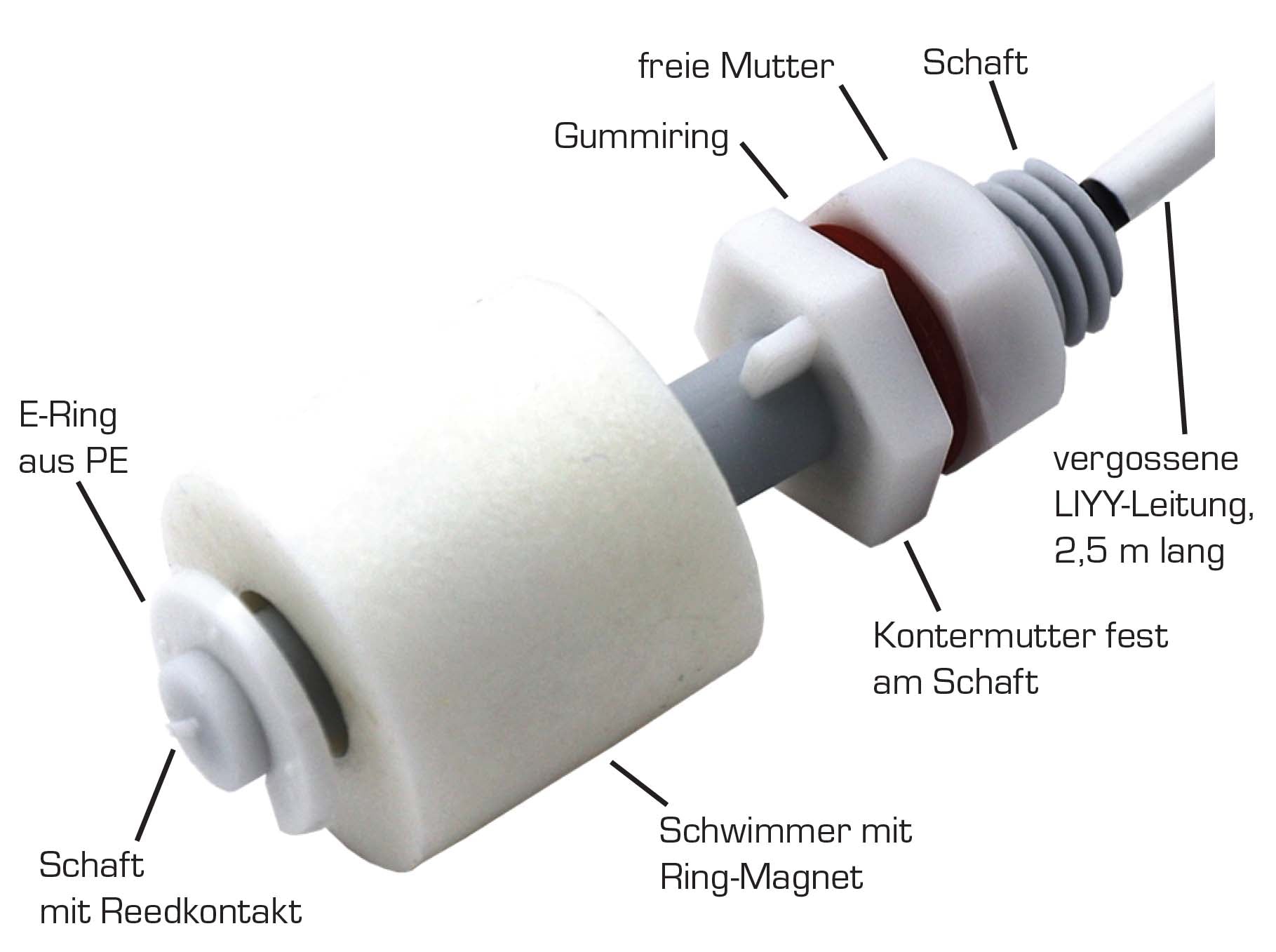

Ein Ringmagnet im beweglichen Schwimmer betätigt den im Schaft vergossenen Reedkontakt. Die Funktion ist unabhängig von der elektrischen Leitfähigkeit der Flüssigkeit.
Schaltfunktion über den Anschluss wählen
Der SHT 5012 besitzt einen Wechslerkontakt mit drei Anschlussadern. Je nach Schwimmerstellung ist der gemeinsame Kontakt mit einem der beiden anderen Kontakte verbunden. Beim Umschalten öffnet ein Kontaktweg, während der andere schließt.
Die gewünschte Öffner- oder Schließerfunktion wird durch Auswahl der passenden Kontaktkombination erreicht. Ein Umdrehen des Schwimmkörpers zur Funktionswahl ist beim SHT 5012 nicht vorgesehen.
Senkrecht befestigen und Bewegungsfreiheit sichern

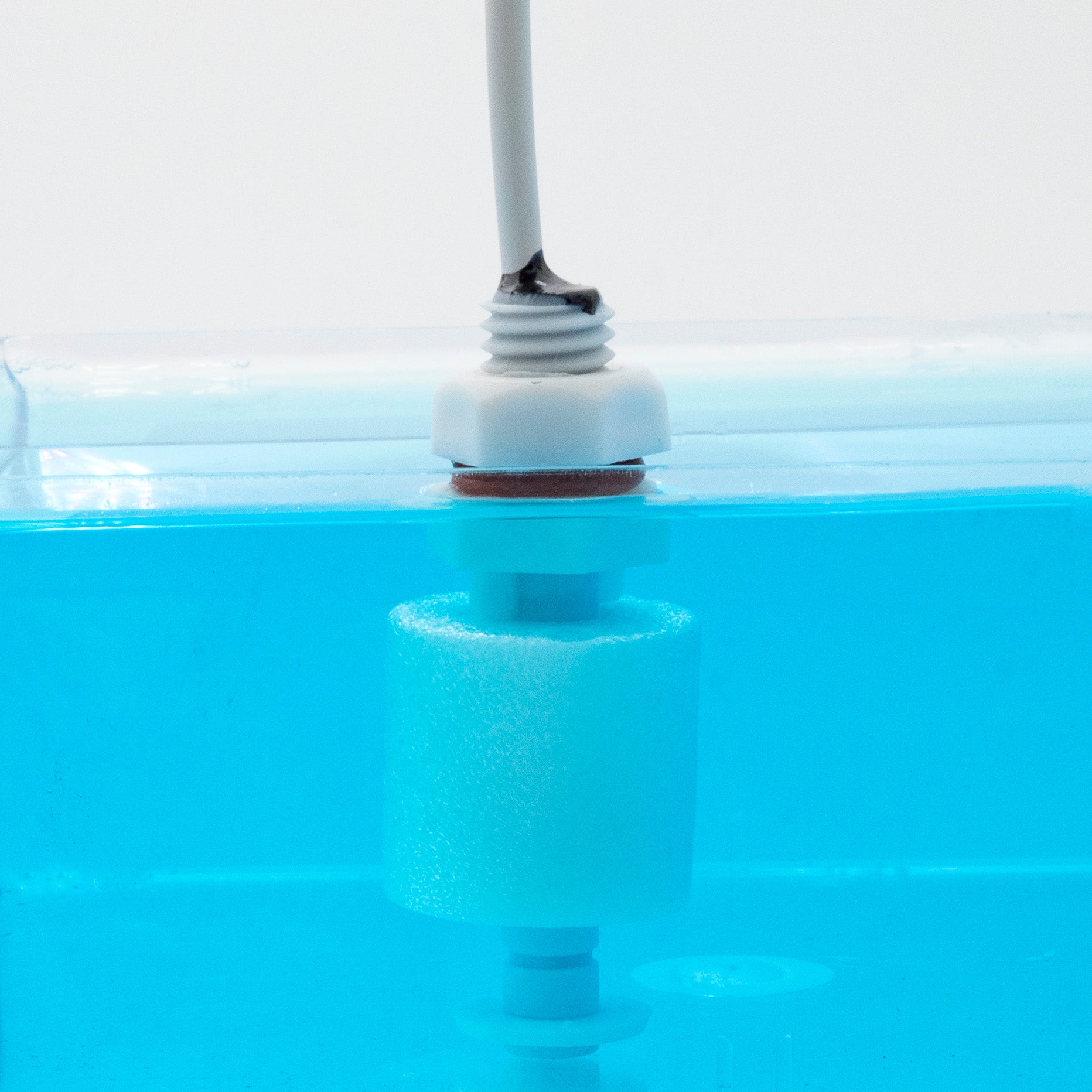

Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Der Schwimmer muss über seinen gesamten Hub frei beweglich bleiben. Die gewünschte Schalthöhe wird durch die Montageposition festgelegt.
Geeignet sind Flüssigkeiten mit einer Dichte von mindestens 0,7 g/cm³. Prüfen Sie zusätzlich die Verträglichkeit der benetzten Materialien mit dem Medium und der vorgesehenen Temperatur.
Anschluss und technische Grenzen
Die fest angeschlossene LIYY-Leitung ist 2,5 m lang und besitzt drei Adern mit jeweils 0,14 mm². Anschlussbelegung und benötigte Kontaktfunktion sind vor der Inbetriebnahme zu prüfen. Nicht verwendete Adern müssen einzeln isoliert werden.
Die zulässigen Schaltwerte betragen 24 V AC beziehungsweise 60 V DC bei maximal 500 mA. Induktive oder kapazitive Lasten erfordern eine geeignete Auslegung und gegebenenfalls Schutzbeschaltung.
Kontrollieren Sie nach der Montage beide Schaltzustände sowie die angeschlossene Melde- oder Steuerfunktion.
Tanks und Zisternen
Pumpenschächte und Sammeltanks
Überlauf- oder Trockenlaufschutz
Anwendungen mit dauerhaft feuchter Umgebung
Flüssigkeiten wie Wasser, Heizöl, Diesel, Pflanzen- oder Schmieröle
Für eine sichere und senkrechte Einbaulage (max. 30° Abweichung) empfehlen wir den Montagewinkel Artikel 300787.
Bei Einsatz in verschmutzten Außengewässern empfehlen wir zusätzlich den Schmutzfangkorb Artikel 300320.
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).
Bei Parallelschaltung addieren sich die einzelnen Leitungslängen.
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.
⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.
🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.
🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.
WEEE-NR.: DE91394868

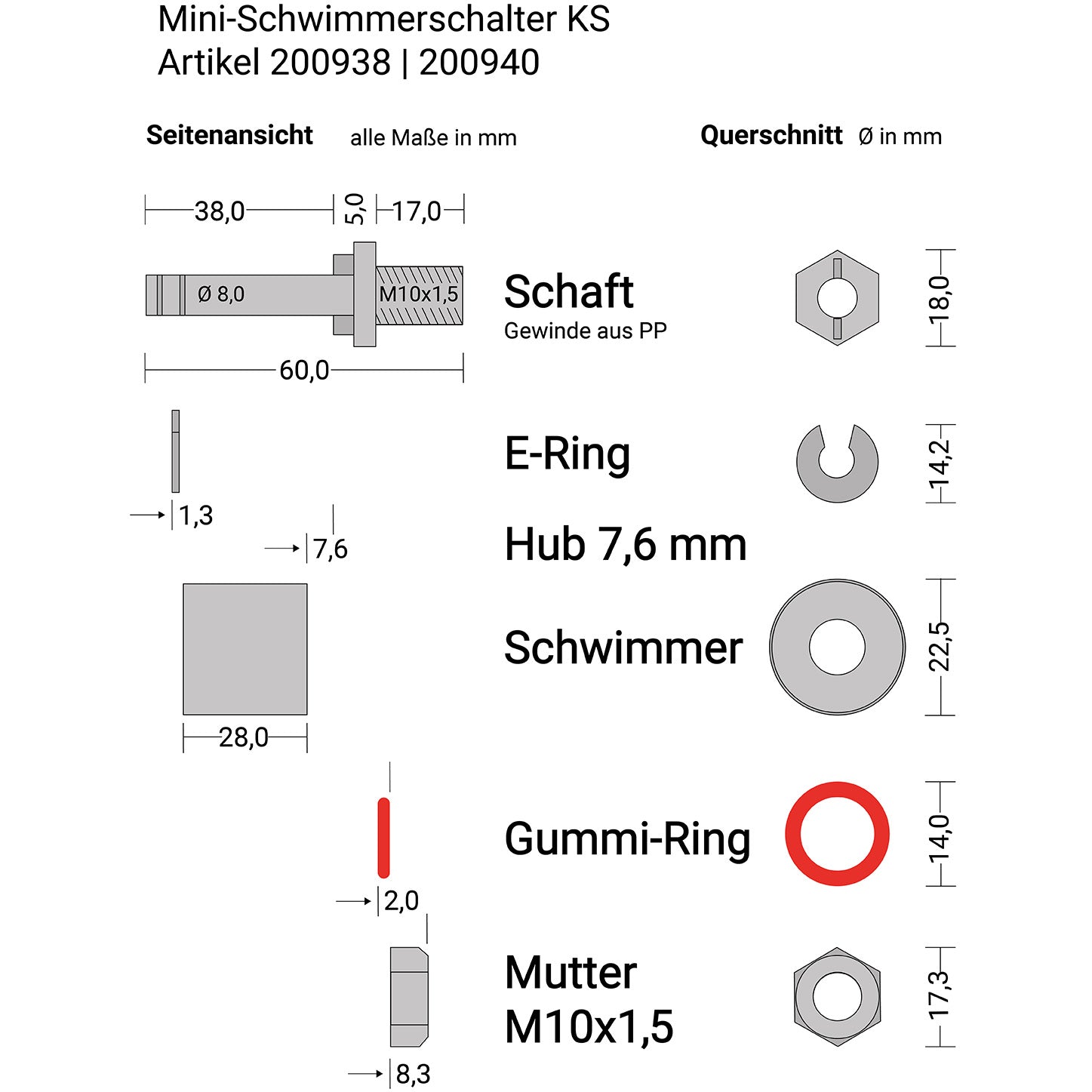

| Schaltleistung | maximum. 10 watts |
| Schutzart | IP 68, câble étanche uniquement pendant une courte période |
| Betriebstemperatur | -20°C/+80°C maximum. |
| Abmessungen (H×B×T) | |
| Anschlussleitung | Câble LIYY 3 x 0,14 mm², 2,5 mètres |
