Funk-Gasthermensteuerung FGS 170 für Badlüfter

• Betriebsanleitung
• CE-Erklärung

🔧 Technologie & fonction

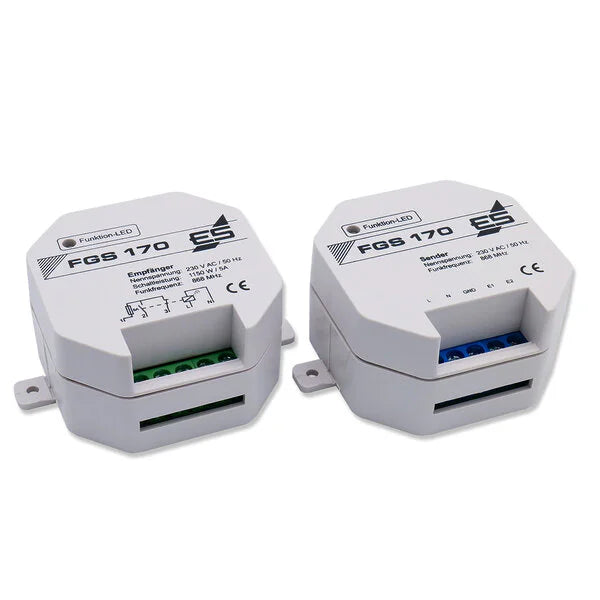

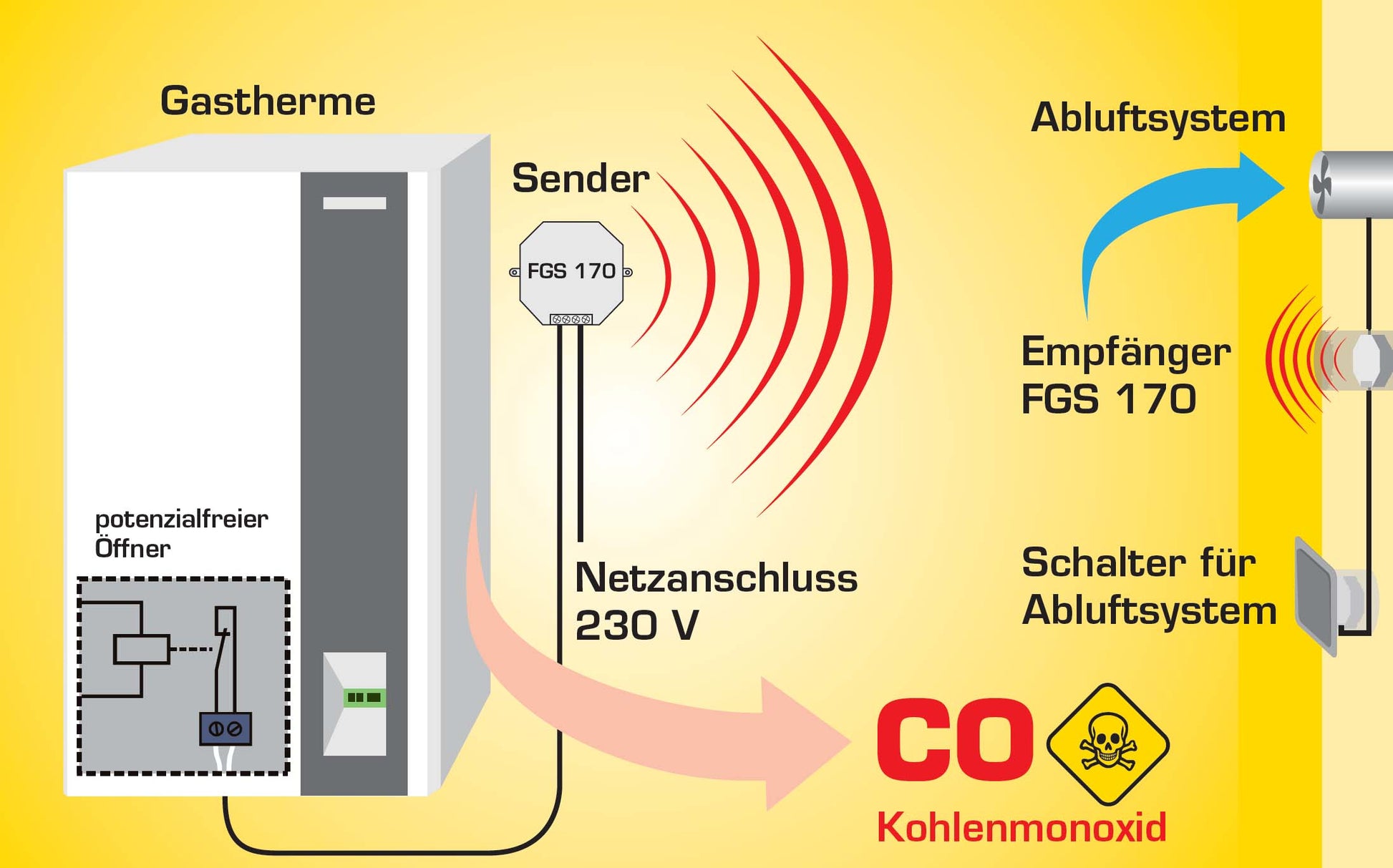

1. Comment fonctionne exactement le set FGS170 ? L'ensemble FGS170 se compose d'un Transmetteur 230V (relié au contact libre de potentiel de la chaudière à gaz) et un Récepteur 230V. Dès que la chaudière à gaz est mise en service, l'émetteur le signale par radio au récepteur, qui interrompt alors l'alimentation électrique du système d'évacuation. Lorsque le chauffage est éteint, le système d'échappement est à nouveau libéré

2. Que se passe-t-il si le chauffage s'allume pendant que l'air évacué circule ? Le récepteur interrompt immédiatement le circuit vers le système d'échappement - il s'éteint donc. Cela empêche la pression négative de ramener les gaz d'échappement toxiques dans la pièce.

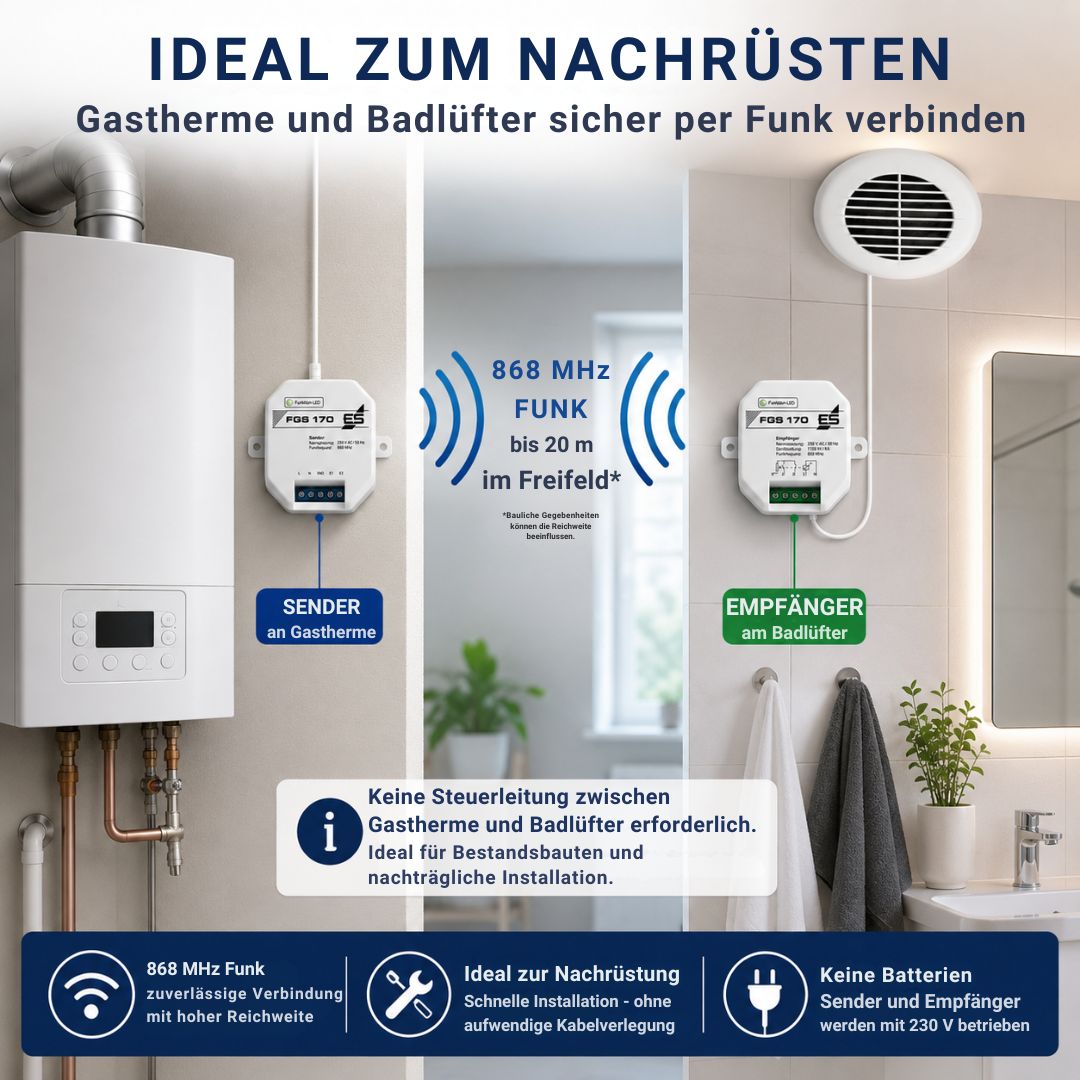

3. Existe-t-il une fréquence spéciale ou une surveillance radio ? Oui, le système fonctionne sur 868MHz et surveille en permanence la connexion radio entre l'émetteur et le récepteur. La plage typique va jusqu'à 20m en plein champ, mais peut être influencé par les murs ou les blindages

4. Ai-je besoin d'un contact sans potentiel sur le bain thermal ? Oui. L'expéditeur demande un Contact normalement fermé ou normalement ouvert pour interroger les thermes. Cependant, de nombreux appareils renvoient uniquement Tension 230V en cas d'incendie - cela suffit, car un électricien peut facilement trouver un approprié Relais 230V installé pour créer le contact nécessaire

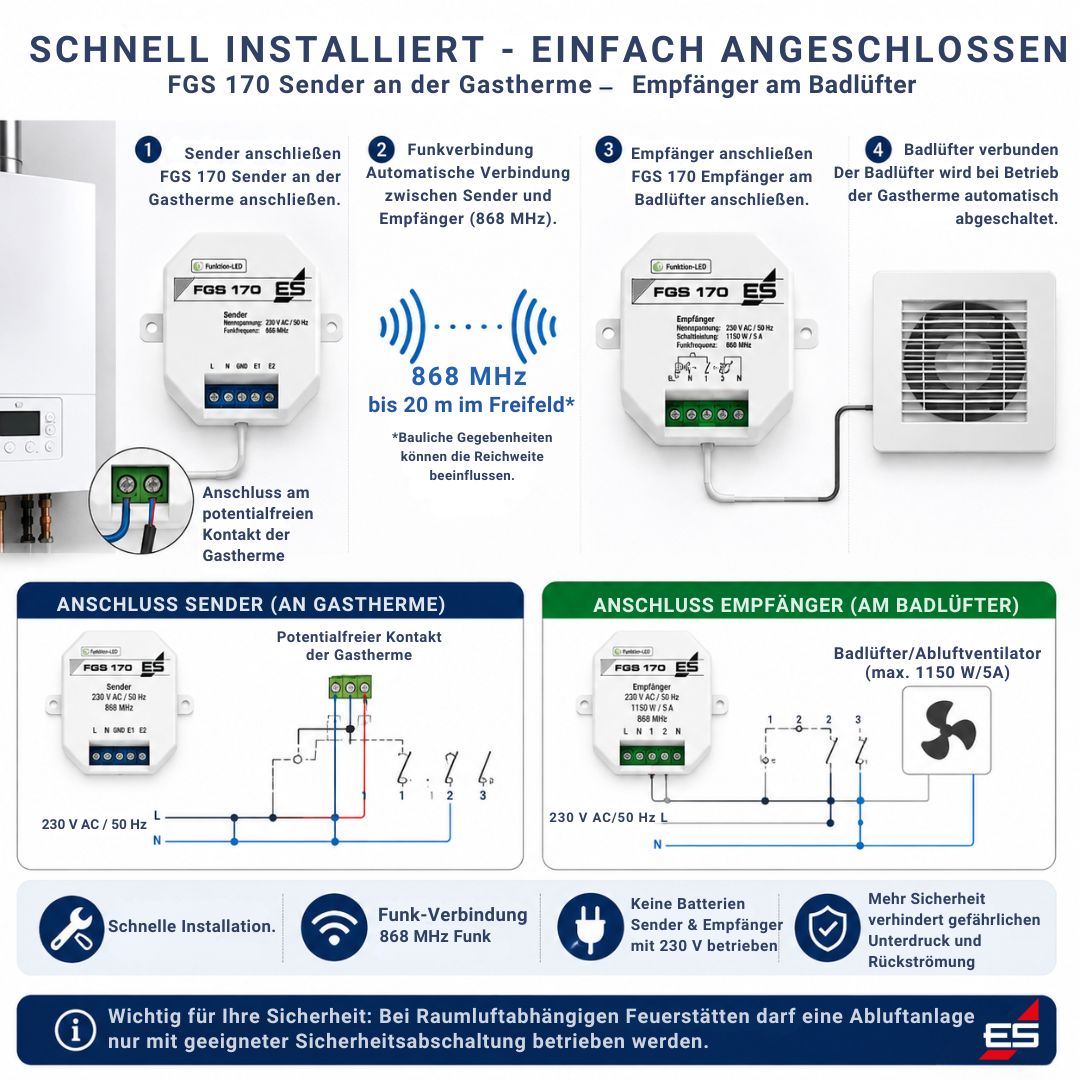

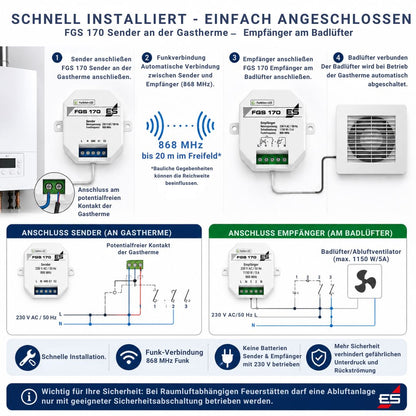

* L'émetteur est connecté au contact sans potentiel (ouvre-porte) de la chaudière à gaz par un câble. Dès que la combustion démarre et que le contact s'ouvre, un récepteur est activé par radio, qui arrête le système d'évacuation (par exemple le ventilateur de la salle de bain). Le récepteur peut être installé en saillie ou encastré dans un distributeur, un interrupteur ou une prise d'un diamètre minimum de 60 mm. Les languettes de fixation latérales du récepteur peuvent être cassées si nécessaire.

*Assurez-vous que les ondes radio ne sont pas masquées (mur, métal, etc.), la portée dépend. de l'installation.

🛠️ installation & compatibilité

5. Puis-je connecter le FGS170 moi-même ? L'émetteur est connecté au contact de la chaudière à gaz, le récepteur est en a Prise 230V installé (module intégré). Vous devez embaucher un électricien qualifié pour installer l’émetteur et le récepteur dans l’alimentation électrique.

6. Pourquoi un relais 230 V est-il parfois nécessaire ? Si votre chaudière à gaz n'en possède qu'une Sortie 230 V, mais n'a pas de contact libre de potentiel, un relais 230 V peut simuler le contact. Ce relais convertit le signal de tension en contact sans potentiel, ce qui permet à l'émetteur de traiter le message thermique de manière fiable.

7. Le système fonctionne-t-il avec tous les bains thermaux ? Oui, à condition que le bain thermal dispose d'un contact adapté ou d'une commande 230 V. En cas de doute, veuillez demander à votre installateur.

➕ Extensions & Variantes

8. Puis-je raccorder un deuxième système d'échappement ? Oui. Utilisez un autre récepteur pour cela (FGS170-E 300701), le réglé en usine sur le même codage Les chiffres (0 à 9) seront réglés. Veuillez indiquer le numéro de série de votre premier appareil lors de votre commande.

🧾 Légal & Sécurité

9. Pourquoi ai-je besoin d'un contrôle de l'air évacué pour les chaudières à gaz ? Les systèmes d’évacuation d’air créent une pression négative. Si le chauffage brûle et que les fenêtres d'alimentation sont fermées, une pression négative peut apparaître - cela aspire les gaz d'échappement (par exemple le monoxyde de carbone) dans la pièce. Le contrôle de chaudière à gaz FGS170 évite cela en autorisant le contrôle de l'air évacué uniquement lorsque la chaudière est éteinte.

10. Le FGS170 est-il approuvé ? Non, nous n'avons pas de certification DIBt pour cet article. Impliquez votre ramoneur dans votre planification avant l'installation afin que rien ne s'oppose à l'acceptation par la suite. Il existe des différences régionales évidentes sur lesquelles Elektrotechnik-Schabus n'a aucune influence.

🛒 achat & service

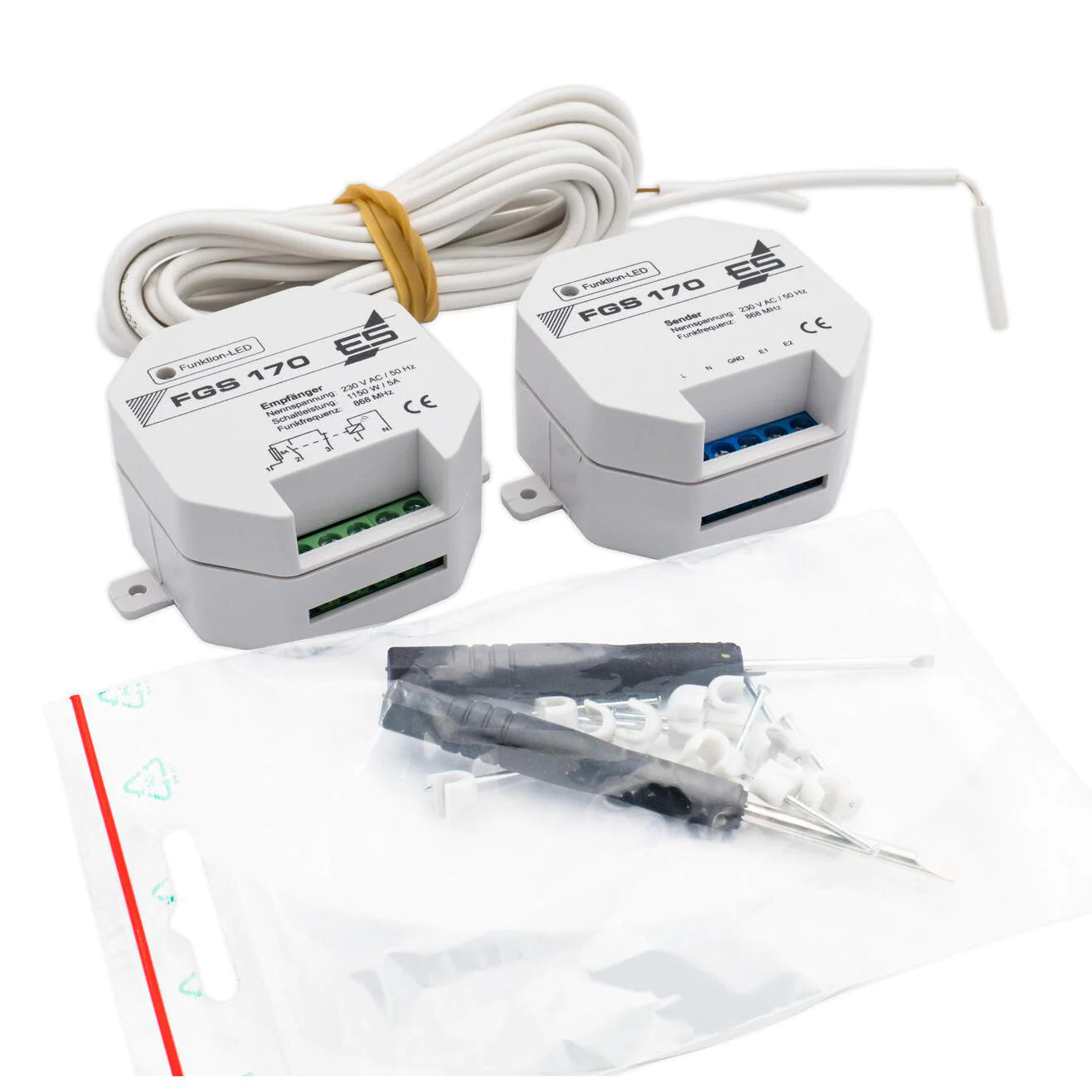

11. Qu'est-ce qui est inclus ? Un émetteur 230 V et un récepteur intégré 230 V, un câble de commande de 4 m, matériel de montage et description

12. Y a-t-il des pièces de rechange ? Oui. Le récepteur peut être commandé séparément (modèle FGS170-E article 300701) et est réglé sur votre codage existant. Pour les émetteurs, relais ou lignes d'alimentation, veuillez contacter notre support.

13. Quelle est la durée de validité de la garantie ? Vous bénéficiez d'une garantie de 2 ans conformément aux dispositions légales.

14. Qui me soutiendra si j'ai des questions ou des problèmes ? Notre support technique est disponible par téléphone ou par email. Vous trouverez les coordonnées sur notre site Internet.
