مفتاح تعويم قابل للطي 230 فولت

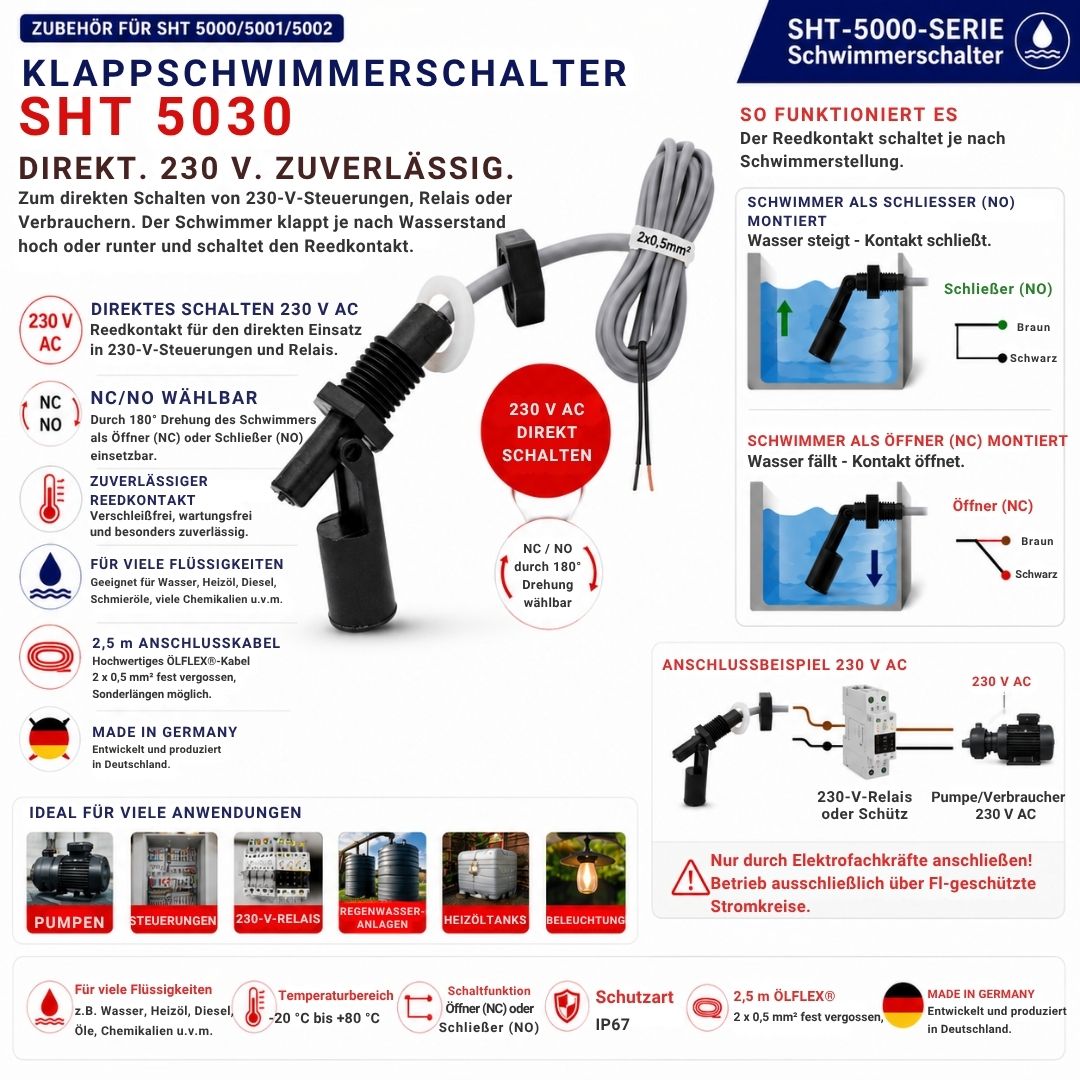

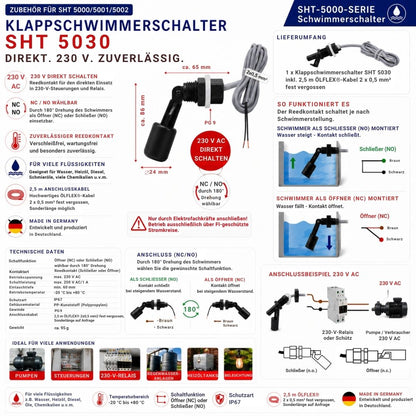

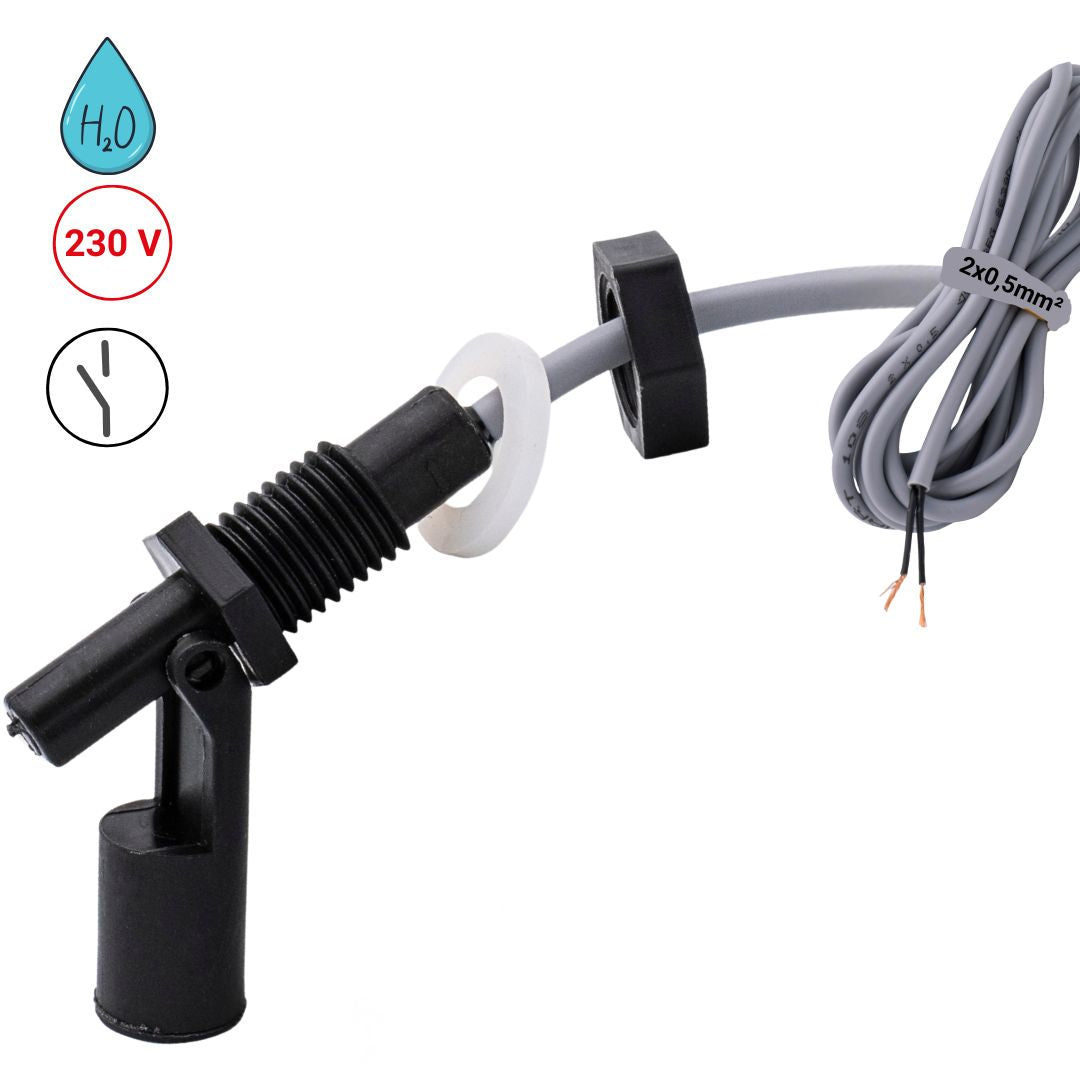

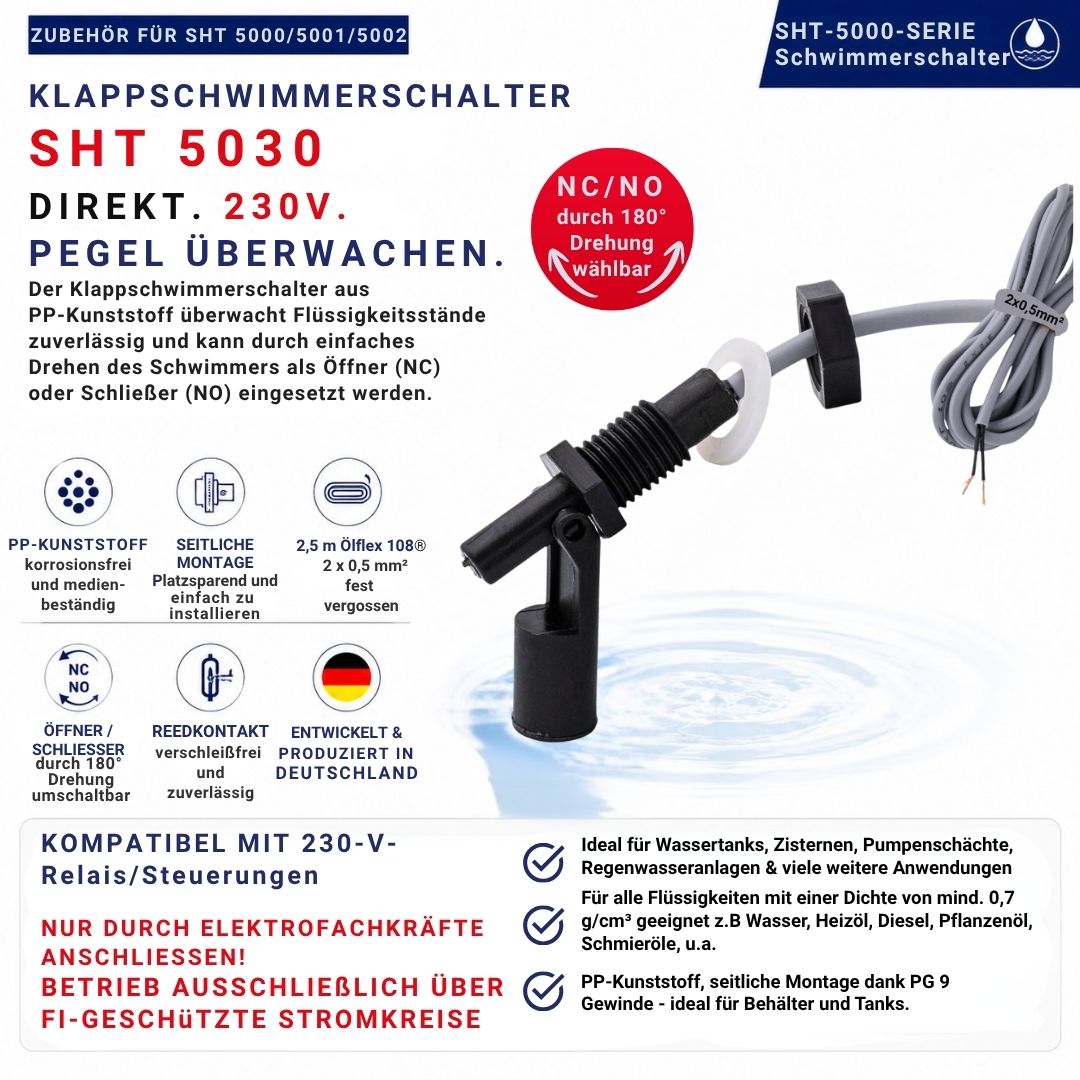

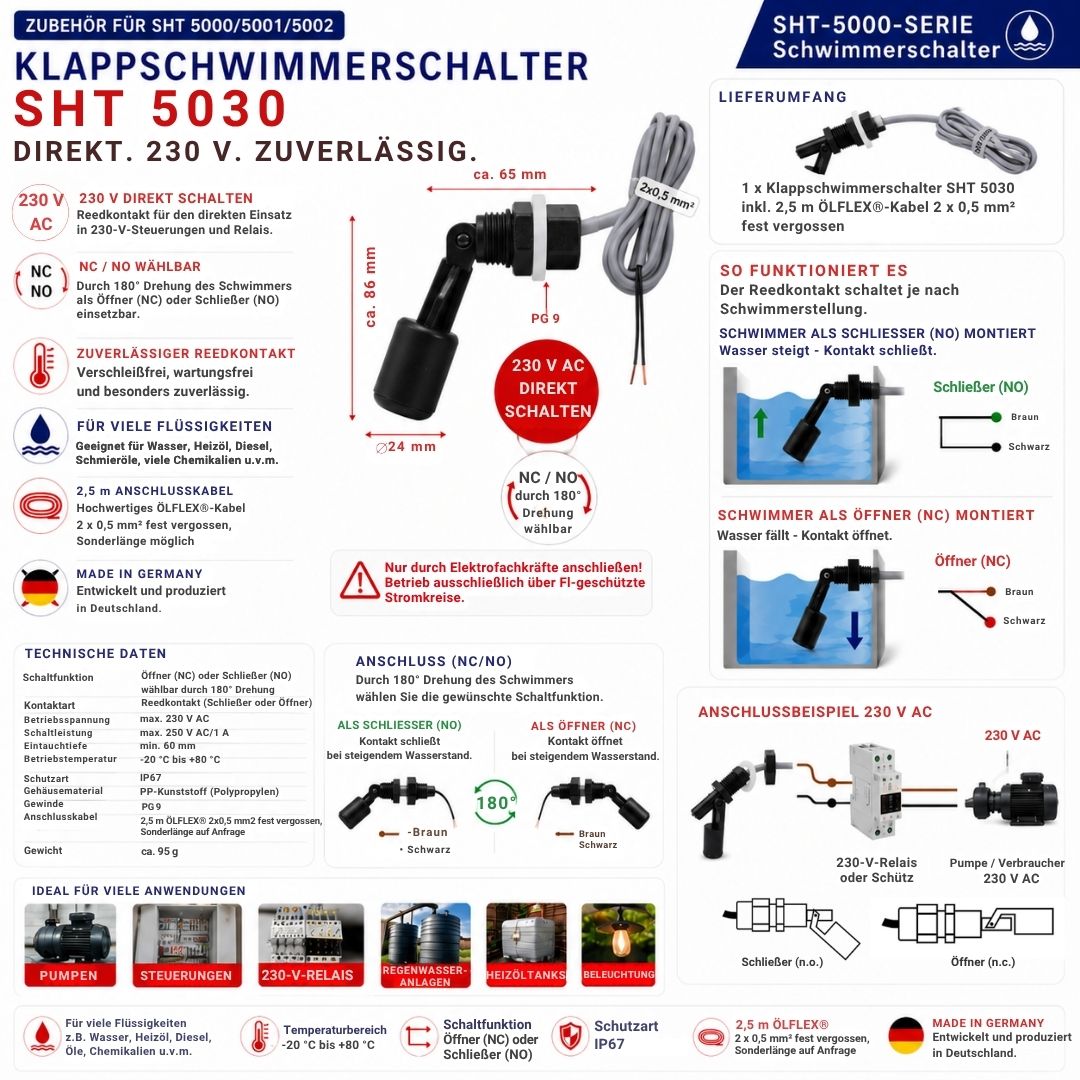

SHT 5030 Klappschwimmerschalter für 230 V Direktanschluss an Relais und SteuerungenSHT 5030 Klappschwimmerschalter für 230 V AC zur seitlichen Pegelüberwachung in Behältern und Tanks. Der Schwimmerschalter aus PP-Kunststoff kann durch 180°-Drehung als Öffner (NC) oder Schließer (NO) eingesetzt werden und eignet sich zum direkten Schalten von 230-V-Steuerungen, Relais und Verbrauchern.SHT 5030 Klappschwimmerschalter für 230 V AC mit Reedkontakt zur direkten Ansteuerung von Relais und Verbrauchern. Die Grafik zeigt die Funktionsweise, die Umschaltung zwischen Öffner (NC) und Schließer (NO) durch 180°-Drehung des Schwimmers sowie typische Anwendungen in Pumpenanlagen, Steuerungen, Heizöltanks, Regenwasseranlagen und Beleuchtung.Technische Übersicht des Klappschwimmerschalters SHT 5030 für 230 V AC mit Abmessungen, technischen Daten, Anschlussbeispiel, Schaltfunktion, Lieferumfang und Anschlussdiagrammen. Der Schwimmerschalter kann durch 180°-Drehung als Öffner (NC) oder Schließer (NO) verwendet werden und eignet sich zum direkten Schalten von 230-V-Relais, Steuerungen und Verbrauchern. Betrieb ausschließlich durch Elektrofachkräfte in FI-geschützten Stromkreisen.مفتاح تعويم قابل للطي 230 فولتمفتاح تعويم قابل للطي 230 فولتمفتاح تعويم قابل للطي 230 فولتمفتاح تعويم قابل للطي 230 فولت

مفتاح تعويم قابل للطي 230 فولت

Handgefertigter Klapp-Schwimmerschalter für den seitlichen Einbau
  • zur Wasserstandsmeldung in Tanks, Zisternen, Brunnen, Pumpfensumpf etc., für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Schwimmerschalter steuert direkt ein 230 V Relais im Sicherungskasten
  • Material aus Kunststoff (PP und ABS),  horizontale Montage  (in Behältern seitlich innen)
  • Kabellänge 2,5 m (2x0,5mm²) LAPP-Ölflex 108
  • Öffner (NC) / Schließer (NO) durch 180° Drehung
  • Der Klapp-Schwimmerschalter 230 Volt darf nur in Stromkreisen eingesetzt werden, die per FI-Schalter abgesichert sind.
29,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300949EAN: 4044764004580
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

نطاق التسليم

  • مفتاح تعويم قابل للطي 230 فولت – بلاستيك
  • صب على 2.5 متر من LAPP Ölflex 108 2 × 0.5 متر مربع
  • تعليمات تشغيل أجهزة استشعار المياه | مفاتيح التعويم | الملحقات

💧 مفتاح تعويم صغير قابل للطي مع كابل Ölflex®

مفتاح تعويم قوي لمراقبة المستوى بشكل مرن - مع كابل خاص متين

🛠️ مصنوع يدويًا، ومُختبر وموثوق

مفاتيح التعويم الصغيرة القابلة للطي من SCHABUS مصنوعة يدويًا بشكل فردي ومُختبرة لضمان أدائها العملي. بفضل تصميمها المقاوم للصيانة والتآكل، تتميز بمتانتها وموثوقيتها العالية، مما يجعلها مثالية للتطبيقات الصناعية والتكنولوجية الصعبة.

🔁 هل تريد فتحه أم إغلاقه؟ فقط استدر!

يُركَّب على الجانب باستخدام غلاف مانع للتسرب . وحسب وظيفة التبديل المطلوبة، يُمكن تدوير جسم الطفو بسهولة بزاوية 180 درجة للاختيار بين التشغيل المغلق عادةً والتشغيل المغلق عادةً ، دون الحاجة إلى مكونات إضافية.

🔌 كابل قوي لمتطلبات قوية

يبلغ طول كابل التوصيل 2.5 متر ويتم لحامه باستخدام جهة اتصال Meder عالية الجودة ومغلق تمامًا بمادة Wepuran® المقاومة للماء .
يتم استخدام كابل LAPP Ölflex® القوي بشكل خاص، والذي:

  • مقاومة للزيت والمواد الكيميائية

  • مقاومة للهب وذاتية الإطفاء

  • مرنة ميكانيكيًا
    هو – مثالي للاستخدام الصناعي.

🌊 مجالات التطبيق

مثالي لمراقبة المستوى في:

  • الخزانات والصهاريج

  • الآبار وأحواض المضخات

  • حاويات السوائل من جميع الأنواع

  • كما هو الحال بالنسبة للتبديل المباشر لمرحلات 230 فولت (يتطلب حماية FI!)

⚠️ انتبه: يُسمح باستخدامه في دوائر 230 فولت فقط مع جهاز التيار المتبقي (RCD) !

📦 أطوال خاصة عند الطلب

هل تحتاج كابل توصيل أطول؟ لا مشكلة، يسعدنا تصميمه حسب الطول الذي تريده.

⚙️ ملاحظة فنية والاتصال

🔌 مطلوب الاتصال بأجهزة الكشف عن المياه التالية (يرجى الطلب بشكل منفصل)
SHT 5000 أو SHT 5001 أو SHT 5002 من Elektrotechnik Schabus.

مخطط الدائرة مع الصمام الثنائي الحر

عند استخدام مصادر طاقة تابعة لجهات خارجية ، من الضروري توصيل الصمام الثنائي الحر (على سبيل المثال 1N4148) بالتوازي مع مرحل أو موصل.

وظيفة الصمام الثنائي الحر هي كبح طفرات الجهد التي تحدث عند إيقاف تشغيل المُرحّل. هذا يُقلل من تدفق التيار والجهد، وبالتالي يحمي نقاط التلامس الحساسة.

رقم النفايات الإلكترونية: DE91394868

  • Mini-Klappschwimmerschalter – Kunststoff
  • handvergossen in Wepuran®
  • 2,5 m LAPP Ölflex® 108 Leitung (2 × 0,5 mm²)
  • Betriebsanleitung
Leistungsaufnahme275 V ⁓ (1A) | 30V= (0.5A)
SchutzartIP67
Betriebstemperatur-20 درجة مئوية/+80 درجة مئوية كحد أقصى.
Abmessungen (H×B×T)

عمق التركيب 57.58 ملم، الطول 85-86 ملم (بدون كابل)

Anschlussleitung2.5 LAPP Ölflex smart 108 (2×0.5 مم²)
WEEE-Reg.-Nr.DE91394868

Montage

  • Einbautiefe 57 mm,
  • Gewinde 15,8 mm,
  • seitlich, horizontal

nur in Stromkreisen einsetzen, die per FI-Schalter abgesichert sind

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

200940-200938-200941-200939-300939-300941-300949-200949-200950-CE-Erklaerung-2025

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

🔄 كيف يتم التحويل من الوضع المفتوح عادة إلى الوضع المغلق عادة؟

بسيط جداً: قم بتدوير الجسم العائم 180 درجة - يؤدي هذا إلى تغيير وظيفة التبديل دون أي تعديلات إضافية.

🔧 كيف يتم تركيب مفتاح التعويم؟

يتم التثبيت أفقيا عن طريق الأكمام الختم. يضمن صامولة القفل تثبيتًا آمنًا.

🔋 هل يمكن استخدام مفتاح التعويم أيضًا في دوائر 230 فولت؟

نعم ولكن فقط مع قاطع دائرة FI (RCD). يمكن لجهة الاتصال على سبيل المثال. ب. تتابع 230 فولت التبديل في التوزيع.

🧪 هل الكابل مناسب للاستخدام الصناعي؟

نعم، تم استخدام كابل LAPP Ölflex® يكون:

  • Öl- & chemikalienbeständig
  • Flammwidrig & selbstverlöschend
  • Hoch belastbar & langlebig

💧 هل مفتاح التعويم مقاوم للماء؟

نعم. اكتمل اتصال القصب بـ صب ويبوران®مما يعطيه مقاوم للرطوبة بشكل دائم قد.

📏 هل تتوفر أطوال كابلات أخرى؟

نعم. نحن نصنع أطوال خاصة بشكل فردي عند الطلب، مناسب لتطبيقك.

⚙️ هل أحتاج إلى استخدام الصمام الثنائي الحر عند توصيل جهاز تابع لجهة خارجية؟ نعم بالتأكيد! إذا قمت بتوصيل جهاز شبكة تابع لجهة خارجية (على سبيل المثال، مرحل خارجي أو موصل) بمخرج خالي من الإمكانات، فإن الصمام الثنائي الحر (على سبيل المثال 1N4148) تكون متصلة بالتوازي مع الملف. إنه يحمي ملامسات القصب الحساسة من قمم الجهد التي تحدث عند إيقاف التشغيل.

🔧 ما هو تأثير الصمام الثنائي الحر على خرج التتابع؟ عندما يتم إيقاف تشغيل المرحل أو الموصل، تحدث ذروة الجهد العالي لفترة وجيزة (الجهد التحريضي). أ الصمام الثنائي الحر يبدد هذا وبالتالي يمنع تلف جهات اتصال التبديل الخاصة بكاشف المياه - وهو أمر مهم بشكل خاص لطول العمر والموثوقية الوظيفية.
