  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt
  • نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt

نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt

نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt

155,00 €
155,00 €
أُوكَازيُون نفذ
الضرائب متضمنة. Versandkosten
  • يضمن التشغيل الآمن لأنظمة تهوية العادم، وأدوات التحكم في غطاء الشفط، وأدوات التحكم في مروحة الحمام
  • تم اختباره من قبل TÜVمعموافقة DIBt Z-85.2-11
  • ربط الراديو ومراقبة البطارية
  • جهة اتصال مرحل 5 أمبير، جهة اتصال تحويل خالية من الجهد، لمحركات التبديل أو جهات اتصال التحكم
  • أعمال إضاءة شفاط الهواءحتى عندما تكون النافذة مغلقة، إذا تم تبديل خط إمداد المحرك فقط
  • 4 ألواح فاصلة للمغناطيس لضبط ارتفاع النافذة
  • قابلة للتوسعة باستخدام جهاز إرسال إضافيFDS 098أوFDS 098(ل)(ملاحظة الأبعاد!) للنافذة الثانية
  • مناسب على سبيل المثال لـ BORA Professional Home In،ميلي PUR 98،ميلي KMDA7774
  • خصومات للشركات المتخصصة والبائعين
  • نصيحة خبير شخصي (لا يوجد مركز اتصال!)
  • خدمة الإصلاح خارج الضمان القانوني

رمز المنتج: 300268

وقت التسليم: 2-3 أيام عمل

عرض التفاصيل الكاملة
نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt

نظام التحكم اللاسلكي في عادم الهواء FDS 100 DIBt

155,00 €
  • وصف
  • المعلومات التقنية
  • التنزيلات
  • أمثلة الاتصال
  • الأسئلة الشائعة
  • المراجعات

نطاق التسليم

  • متلقي
  • مفتاح مغناطيسي لاسلكي (مرسل ومغناطيس)
  • بطارية CR2032
  • 4 ألواح فاصلة للمغناطيس/الناقل (لضبط الارتفاع عند التركيب على النافذة أو إطار النافذة)
  • مواد التركيب
  • تعليمات التشغيل

لون رمادي، غلاف جهاز الإرسال متوفر أيضًا عند الطلب بألوان مختلفة ألوان رال متاح مقابل رسوم إضافية

ال مجموعة FDS 100 بموافقة DIBt يضمن التشغيل الآمن لأنظمة تهوية العادم من خلال مراقبة وضعية النافذة ونقل المعلومات لاسلكيًا إلى جهاز الاستقبال المدمج. يكتشف جهاز الاستقبال الموجود على النافذة بدقة ما إذا كانت النافذة مائلة أو مفتوحة. فقط عندما تكون النافذة مفتوحة، يتدفق الهواء النقي، مما يمنع الضغط السلبي الخطير الذي قد يسحب أول أكسيد الكربون السام من غرف الاحتراق إلى الغرفة.

ال مجموعة FDS 100 يقاطع عند إغلاق النافذة ليس مصدر الطاقة الكامل لنظام عادم الهواء. الفصل الحالي انتقائي - وظيفة المروحة فقط يتم إيقاف تشغيله حتى تتمكن من تشغيل وظائف أخرى مثل الإضاءة أو الوقت أو لوحة التحكم لا تزال نشطة يمكن أن تظل هذه الميزة قائمة طالما أن تثبيت الجهاز يدعم ذلك. مستوى إضافي من الراحة والأمان!

التشغيل باستخدام النافذة الثانية (عملية أو):
لديك خيار استخدام نافذة ثانية مع مفتاح مغناطيسي لاسلكي إضافي FDS 098 (رقم المنتج: 300098). يجب فتح نافذة واحدة على الأقل ليعمل نظام العادم. باستخدام الرقم التسلسلي لجهاز الاستقبال اللاسلكي، يمكن لشركة Elektrotechnik-Schabus برمجة مفتاح لاسلكي آخر للجهاز.
يمكن العثور على الرقم التسلسلي على لوحة نوع جهاز الاستقبال اللاسلكي وجهاز الإرسال أسفل حقل الباركود

التشغيل باستخدام نافذتين (تشغيل AND):
إذا لم يكن الحد الأدنى لفتحة إحدى نوافذك كافيًا للتشغيل الآمن، أو إذا كان منظف المدخنة لديك يتطلب فتح نافذتين لضمان التشغيل الآمن، فستحتاج إلى جهازي FDS 100 بترميز مختلف. يتم توصيل مخرجات جهازي الاستقبال على التوالي، وبهذه الطريقة، لا يتم إخراج هواء العادم إلا عند فتح النافذة. كلاهما النوافذ.

المستلم الثاني:
يمكن استكمال مجموعة FDS 100 SET الحالية بجهاز استقبال إضافي في أي وقت - على سبيل المثال كإصدار مدمج (FDS 199) أو البديل الإضافي (FDS 299) يستجيب كلا جهازي الاستقبال في آنٍ واحد لإشارة الراديو الصادرة من جهاز الإرسال، ويُفعّل كلٌّ منهما نظام العادم المتصل. لهذا الغرض، تطلب شركة Elektrotechnik-Schabus الرقم التسلسلي لتشفير الأجهزة مع بعضها البعض.

FDS 100 مدمج مع جهاز مراقبة درجة حرارة غاز العادم ATW 519 (سلكي): بمجرد أن تتجاوز درجة حرارة غاز العادم في أنبوب العادم 40 درجة مئوية، يجب فتح النافذة:

FDS 100 مدمج مع جهاز مراقبة درجة حرارة غاز المداخن اللاسلكي: بمجرد أن تتجاوز درجة حرارة غاز العادم في أنبوب العادم 40 درجة مئوية، يجب فتح النافذة: FTX مع مجموعة FDS 100

جهازنا يؤدي دوري أوتوماتيكي إعادة ضبط بعد ذلك، يجب فتح النافذة مرة واحدة (وإغلاقها مسبقًا إذا لزم الأمر) لإعادة تشغيل النظام.
مع "الاستخدام العادي" لمدة 1-2 ساعة يوميًا واتصال لاسلكي مثالي (بدون فولاذ مقاوم للصدأ أو مواد حماية أخرى، ويفضل أن يكون ذلك مع خط الرؤية)، يمكن توقع عمر بطارية يصل إلى عامين مع بطارية جديدة ذات علامة تجارية.

جهد التشغيل 230 فولت تيار متردد / 50-60 هرتز
قدرة التبديل 1150 فولت أمبير (700 واط) / 5 أمبير (مبدل)
المنطقة الوظيفية 0 درجة مئوية / +60 درجة مئوية
فئة الحماية IP20
تردد الراديو 868 ميجا هرتز SRD
يصل حتى 20 مترًا في الحقل المفتوح
بطارية CR2023/ 3 فولت
تم اختباره بواسطة TÜV تم اختباره من قبل TÜV
شهادة DIBt DIBt Z-85.2-11
الأبعاد (العرض × العرض × العمق) جهاز الاستقبال 53x53x31 مم، جهاز الإرسال 59x25x18 مم، المفتاح المغناطيسي 59x11x18 مم، لوحة الفاصل 59x11x5 مم
استهلاك الطاقة 1.5 واط

تعليمات التشغيل

أمثلة الاتصال



إعلان CE



شهادة DIBt



تعليمات استبدال البطارية

Anschlussbeispiel 1Bei geschlossenem Fenster schaltet der Empfänger den Lüftermotor der Dunstabzugshaube oder Entlüftungsanlage stromlos. Der Empfänger kann Auf- oder Unterputz in einer Verteiler-, Schalter- oder Steckdose mit mind. 60 mm Ø eingebaut werden. Die seitlichen Befestigungslaschen am Empfänger können bei Bedarf weggebrochen werden. Der Einbau in die Dunstabzugshaube selbst sollte im Sinn einer guten Funkverbindung vermieden werden.

Anschlussbeispiel 2Bei älteren Dunstabzugshauben mit mechanischer Gebläsestufenschaltung wird der Empfänger in die Lüftermotorzuleitung zwischengeschaltet, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert.

Anschlussbeispiel 3Einige Dunstabzugshersteller bieten externe Anschlussmodule zur separaten Ansteuerung des Lüftermotors an, z.B. BORA Professional Home In, Miele KMDA7774, uvm. Mit dem potentialfreien Relaiskontakt des FDS 100 Empfängers ist dies zu realisieren. Mit Anschluss an einen Steuerkontakt wird der FDS 100 auch BLDC-fähig.

Anschlussbeispiel 4Muldenlüfter von Bosch, Neff, etc. haben oft das Herdanschlussfeld mit eigenem Anschluss für den Lüftermotor. Die Brücke muss entfernt werden, es wird ein Leiter von einem der L-Anschlüsse abgezweigt und über die Klemmen 1 und 2 des FDS 100 auf den L1-Eingang des Herdanschlussfeldes geschaltet.

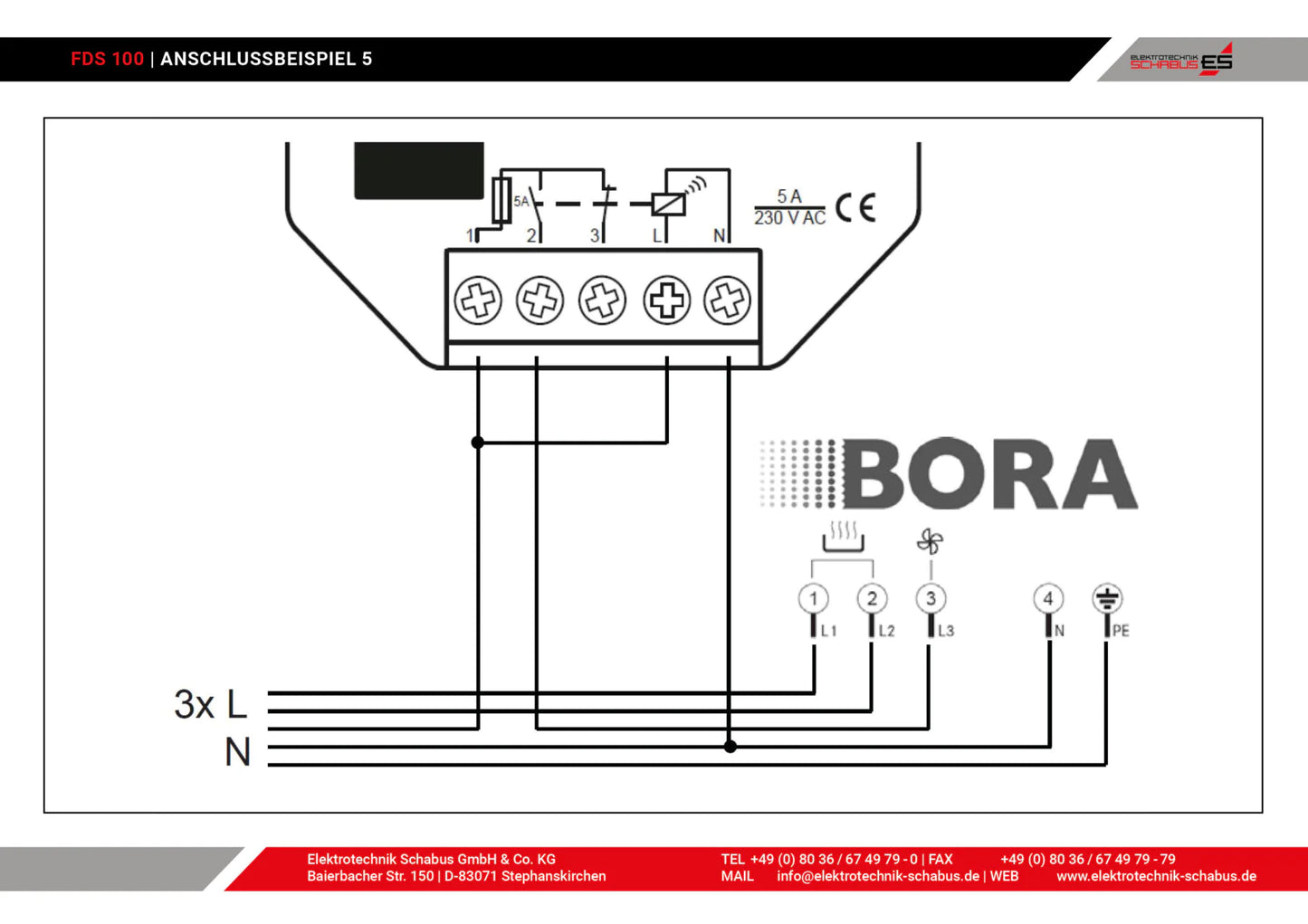

Anschlussbeispiel BORA Basic BIA | BHA | …

Achtung! Metalle schirmen Funk ab* Hindernisse, vor allem Metalle, verringern die Reichweite im Vergleich zum freien Raum teilweise erheblich. Die tatsächliche Reichweite hängt immer von der jeweiligen Installation ab. Bei häufigeren Aussetzern im Betrieb, trotz frischer Batterie, ist oft eine schlechte Funkstrecke schuld. Die Entfernung zwischen Sender und Empfänger spielt dabei kaum eine Rolle. Halten Sie den Empfänger mind. 20 cm von der nächsten Metallfläche entfernt. Auch dicke Glasplatten, Ceranfelder, Küchenschränke mit Töpfen und Pfannen, sowie Wände und Decken schirmen die Funkwellen bestens ab und stören den zuverlässigen Betrieb. Richten Sie den Empfänger für eine gute Verbindung bei der Installation so aus, dass seine LED in Richtung des Senders „sieht“.

🔧التكنولوجيا والوظيفة

كيف تعمل مجموعة FDS 100 بالضبط؟
يضمن جهاز FDS 100 SET تشغيل نظام عادم الهواء (مثل غطاء الشفط) فقط عند فتح نافذة. يرصد جهاز إرسال لاسلكي يعمل بالبطارية موضع النافذة وينقل الإشارة إلى جهاز الاستقبال، مما يُفعّل نظام عادم الهواء.

ماذا يحدث إذا تم إغلاق النافذة أثناء تشغيل غطاء المحرك؟
في هذه الحالة، يقطع جهاز الاستقبال إمداد نظام العادم بالطاقة. يتوقف الغطاء عن العمل أو يصبح غير قابل للاستخدام، مما يحمي من الضغط السلبي وارتداد العادم الخطير.

هل يمكن استخدام النظام أيضًا مع نوافذ متعددة؟
نعم. بالنسبة لاتصال OR (على الأقل نافذتان مفتوحتان)، يمكن دمج جهاز إرسال إضافي، والذي يجب أن يكون مُبرمجًا بشكل مناسب بواسطة Elektrotechnik-Schabus.

بالنسبة لعملية AND (يجب أن تكون كلتا النافذتين مفتوحتين)، يتم توصيل مجموعتين FDS 100 SET مشفرتين بشكل مختلف على التوالي.

ما هو مدى الراديو بين المرسل والمستقبل؟
المدى النموذجي يصل إلى 20 مترًا في الحقل المفتوح - اعتمادًا على الجدران والأسقف والتداخل الراديوي في الموقع.

ما هي المدة التي تدوم فيها البطارية في جهاز الإرسال؟
تدوم بطارية CR2032 (الخلية الزرية) المرفقة ذات العلامة التجارية لمدة تصل إلى عامين في ظل التشغيل العادي، حسب معدل الاستخدام. هذا يعني أنه في حالة إمالة النافذة، يُرسل جهاز الإرسال إشارات باستمرار، وتُفرّغ البطارية، حتى في حالة عدم استخدام نظام العادم (مثلاً، عند تهوية السيارة في الصيف).

هل هناك تداخل راديوي أو مؤشر لانخفاض البطارية؟
نعم. عند انخفاض مستوى البطارية، يومض مؤشر LED الأحمر كتحذير مرئي عند فتح النافذة. يُشير جهاز الاستقبال إلى انقطاع إشارة الراديو بفصل التيار الكهربائي تلقائيًا، مما يعني توقف غطاء الشفاط عن العمل.

هل عملية الراديو خالية من التداخل ولا تحتاج إلى موافقة؟
نعم. يعمل النظام على تردد معتمد قانونيًا في نطاق ISM، وهو مجاني للاستخدام الشخصي والتجاري.

🛠️التثبيت والتوافق

هل تناسب مجموعة FDS 100 جميع شفاطات الهواء؟
نعم، يمكن دمجه في أي خط تغذية ٢٣٠ فولت لغطاء المحرك أو نظام العادم. بالنسبة للأجهزة ذات التوصيلات الخاصة، استشر كهربائيًا مؤهلًا سيقوم بتركيب نظام التحكم في العادم. بالنسبة للأجهزة التي تزيد قدرتها على التوصيل عن ٥ أمبير، يجب على الكهربائي تركيب موصل.

هل يمكنني إخفاء جهاز الاستقبال خلف طاولة المطبخ؟
نعم، بشرط عدم وجود أغلفة معدنية ضخمة أو حواجز تعيق الاتصال اللاسلكي. تأكد من وجود اتصال لاسلكي جيد بجهاز الإرسال.

كيف يتم تثبيت جهاز الإرسال على النافذة؟
يُركَّب جهاز الإرسال والمغناطيس مباشرةً على إطار النافذة والإطار باستخدام البراغي المرفقة. تتيح الفواصل المرفقة تعديل الارتفاع بين إطار النافذة والإطار. يُرجى التأكد من أن المسافة بين جهاز الإرسال والمغناطيس لا تتجاوز 5 مم، ويفضل أن تكون 1-2 مم.

هل يمكنني تثبيت النظام بنفسي أم أحتاج إلى كهربائي؟
يمكنك تركيب جهاز الإرسال بنفسك. يُنصح بالاستعانة بفني كهربائي مؤهل لتركيب جهاز الاستقبال في مصدر الطاقة.

هل مجموعة FDS 100 متوافقة مع المجففات ذات التهوية أو مواقد حرق الخشب؟
غير مخصص للاستخدام مع مجففات التهوية أو التشغيل المتزامن مع المواقد. للاستخدام مع المواقد أو المواقد، يجب استخدام أنظمة خاصة مثلباقات الراحة من Elektrotechnik-Schabusضروري.

ما هو الفرق بين جهاز الاستقبال المدمج وجهاز الاستقبال الإضافي؟
الجهاز استقبال مدمجيتم دمجه بشكل دائم في كابل الطاقة الخاص بغطاء الشفاط. (على سبيل المثال، FDS 100)
الجهاز استقبال قابل للتوصيليصبح بسيطامسدود بين المقبس والغطاء- بدون كابلات على الإطلاق. (على سبيل المثال FDS 200)

🔋كيف أقوم بتغيير البطارية في جهاز إرسال اتصال النافذة؟

🔧نموذج من أبريل 2023:

  1. افتح الغطاء:
    استخدم مفك البراغي المسطح المرفق. أدخله في الأخدود الصغير على الجانب القصير من جهاز الإرسال، ثم ارفع الغطاء بحرص.
    يمكن أن يبقى جهاز الإرسال مثبتًا على النافذة.
  2. إزالة البطارية:
    أدخل مفك البراغي من الأعلى بين البطارية ومشبك التثبيت. ادفع برفق للخارج - ستخرج خلية الزر.
  3. أدخل البطارية الجديدة:
    استخدمCR2032 (3 فولت). حركه تحتخطاف بلون النحاسثم اضغط لأسفل.
    مهم:الصفحة الخط (+)البطاريةيجب أن يشير إلى الأعلى.
  4. ضع الغطاء مرة أخرى:
    انتبه للاتجاه - الغطاء وقاعدة العلبة لا يتناسبان إلا في اتجاه واحد. اضغط على الغطاء بقوة حتى يستقر في مكانه.

🔧النموذج حتى أبريل 2023 (شكل العلبة مع علامات التثبيت):

  1. إزالة الغطاء:
    اضغط برفق على الغطاءين معًا على اليمين واليسار عند مستوى الصمام الثنائي الباعث للضوء واسحبه لأعلى.
  2. إزالة البطارية القديمة:
    ضع جهاز الإرسال بحيث يكون الهوائي (الكابل الأسود)أسفل اليمينقم بإدخال مفك البراغي بشكل عمودي في التجويف الموجود بين البطارية والحامل ثم ارفعه إلى الأعلى بحرص.
  3. أدخل البطارية الجديدة:
    فقط ادفعه إلى الحامل من الأعلى. ➤ هنا أيضًا:CR2032، لاحظ القطبية!

❗نصيحة: جهاز الاستقبال يصدر نقرات - غطاء العادم لا يستجيب؟

إذا كان جهاز الإرسال يحتوي على بطارية جديدة (يضيء مؤشر LED باللون الأخضر)، ولكن غطاء المحرك لا يزال لا يستجيب وجهاز الاستقبال يصدر صوت "نقرة" فقط:

👉قم بإيقاف تشغيل فتيل غطاء الشفاط وتشغيله مرة أخرى لفترة وجيزة.
يعمل هذا في كثير من الأحيان مثل إعادة الضبط - على غرار الكمبيوتر.

❗بعد تغيير البطارية، غطاء الشفاط لم يعد يعمل – ماذا يجب أن أفعل؟

  • التحقق من القطبية:
    هل خلية الزرالجانب الأيمن لأعلى (النص متجهًا لأعلى)تم ادخاله؟
  • إعادة المزامنة:
    نافذةإغلاق → انتظار → فتح → انتظار → إغلاق → إعادة فتح.
    بهذه الطريقة، يتعرف المرسل والمستقبل على بعضهما البعض - ويعمل النظام كالمعتاد.

➕الإضافات والمتغيرات

هل يمكنني التحكم بجهاز استقبال ثاني؟
نعم. يمكن لجهاز إرسال واحد التحكم في عدة أجهزة استقبال في آنٍ واحد، على سبيل المثال، جهاز استقبال مدمج ومحول. يعمل كلاهما بالتوازي.

كيف يمكنني مراقبة نافذتين؟ (عملية OR/AND)
لتوصيل غرفة العمليات، يكفي جهاز إرسال إضافي (FDS 098، البند 300098). يجب فتح إحدى النافذتين على الأقل لتشغيل نظام هواء العادم. يجب ترميز جهاز الإرسال الإضافي على نفس تردد الراديو مباشرةً من Elektrotechnik-Schabus عند الطلب، لذا نطلب الرقم التسلسلي لجهاز FDS 100 SET عند الطلب.

بالنسبة لاتصال AND، فأنت بحاجة إلى مجموعتين كاملتين من FDS 100 SETs مع ترميز مختلف واتصال تسلسلي لمرحلات المستقبل.

كيف يعمل الامتداد مع جهاز الإرسال الإضافي FDS 098 (البند 300098)؟
يُركَّب جهاز الإرسال الإضافي على النافذة مثل الأول، ويُضبط بنفس الترميز من قِبل شركة Elektrotechnik-Schabus، وهو أمر ممكن باستخدام الرقم التسلسلي للجهاز الرئيسي. يعمل كلا جهازي الإرسال بالتوازي.

🧾الشؤون القانونية والأمنية

لماذا يعد التحكم في هواء العادم أمرًا إلزاميًا بموجب القانون لشفاطات الهواء؟
عند تشغيل أنظمة عادم الهواء في الغرف المجهزة بمدافئ، قد ينشأ ضغط سلبي، مما قد يؤدي إلى عودة غازات العادم السامة (مثل أول أكسيد الكربون). يمنع نظام التحكم في عادم الهواء هذا، وهو إلزامي في هذه الحالات. راجع قانون المواقد.(§4 الفقرة 2 FeuVo)

هل يتوافق FDS 100 SET مع اللوائح الخاصة بأنظمة عادم الهواء المرتبطة بالمدافئ؟

نعم، مجموعة FDS 100 SET حاصلة على اختبار TÜV وشهادة DIBt (المعهد الألماني لتكنولوجيا البناء). يمكنك الاطلاع على شهادة الاعتماد في قسم التنزيلات على هذا الموقع الإلكتروني.

🛒الشراء والخدمة

ما هي المكونات المضمنة في مجموعة FDS 100؟
جهاز إرسال نافذة يعمل بالبطارية (مفتاح اتصال النافذة، مفتاح مغناطيسي)، وجهاز استقبال 230 فولت (التثبيت)، بالإضافة إلى مواد التركيب والتعليمات.

هل تتوفر قطع غيار (على سبيل المثال، أجهزة الإرسال البديلة، البطاريات، المرحلات)؟
نعم. جهاز الإرسال (FDS 098، رقم المنتج 300098)، وجهاز الاستقبال (FDS 199، رقم المنتج 300601) - الرقم التسلسلي للجهاز الرئيسي مطلوب عند الطلب - والبطاريات (رقم المنتج 200764) متوفرة بشكل منفصل.

ما هي مدة الضمان؟
ستحصل على ضمان لمدة عامين على المنتج وفقًا للمتطلبات القانونية.

من يستطيع مساعدتي في الأسئلة الفنية أو مشاكل الضمان؟
دعمنا الفني متاح عبر الهاتف أو البريد الإلكتروني. يمكنك الاطلاع على بيانات الاتصال على موقعنا الإلكتروني.



نصائح لتغيير البطاريات
