SHT 8060 | 8080 Aktiver Mini-Schwimmerschalter | Kunststoff oder V2A

SHT 8060 | 8080 Aktiver Mini-Schwimmerschalter | Kunststoff oder V2A

59,00 €
59,00 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

Aktiver Mini-Schwimmerschalter mit Logik-Pegel-Ausgang

⚠️ Nicht kompatibel mit SCHABUS Wassermeldern der SHT-5000-Serie!

✅ Wahlweise aus Kunststoff oder V2A-Edelstahl

✅ Low-/High-Spannungsausgang für TTL-, CMOS- und SPS-Eingänge

✅ Wechslerprinzip – kein Umdrehen des Schwimmers erforderlich

✅ Schaltpunkt ab ca. 4 cm

✅ Geeignet für Flüssigkeiten ab 0,7 g/cm³

✅ 4 m LIYY-Steuerleitung (3 × 0,14 mm²), verlängerbar bis 20 m

✅ Ideal für SPS, Arduino, Raspberry Pi und industrielle Steuerungen

Ausführung
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 200361

Lieferzeit 4-5 Werktage Vollständige Details anzeigen
Schwimmerschalter_200361_Hauptbild

SHT 8060 | 8080 Aktiver Mini-Schwimmerschalter | Kunststoff oder V2A
  • Beschreibung
  • Technische Daten
  • Lieferumfang
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

🧭 Aktiver Mini-Schwimmerschalter mit Logik-Ausgang

Der SHT 8060 erzeugt beim Erreichen des Schaltpunkts ein eindeutiges Low-/High-Spannungssignal und eignet sich ideal für SPS-Steuerungen, Mikrocontroller sowie andere elektronische Auswertesysteme.

Wählen Sie einfach die passende Materialausführung für Ihren Einsatzbereich:

  • Kunststoff – wirtschaftlich und ideal für Wasser sowie viele Standardanwendungen
  • V2A-Edelstahl – besonders robust, hygienisch und geeignet für anspruchsvollere Medien

⚙️ Schaltprinzip: Logik-Pegel

Der Sensor liefert einen aktiven Spannungsausgang:

0 V ↔ Betriebsspannung

Ideal für:

  • TTL-Eingänge
  • CMOS-Eingänge
  • SPS-Steuerungen
  • Arduino
  • Raspberry Pi
  • andere hochohmige Logikeingänge

🧪 Welches Material ist das richtige?

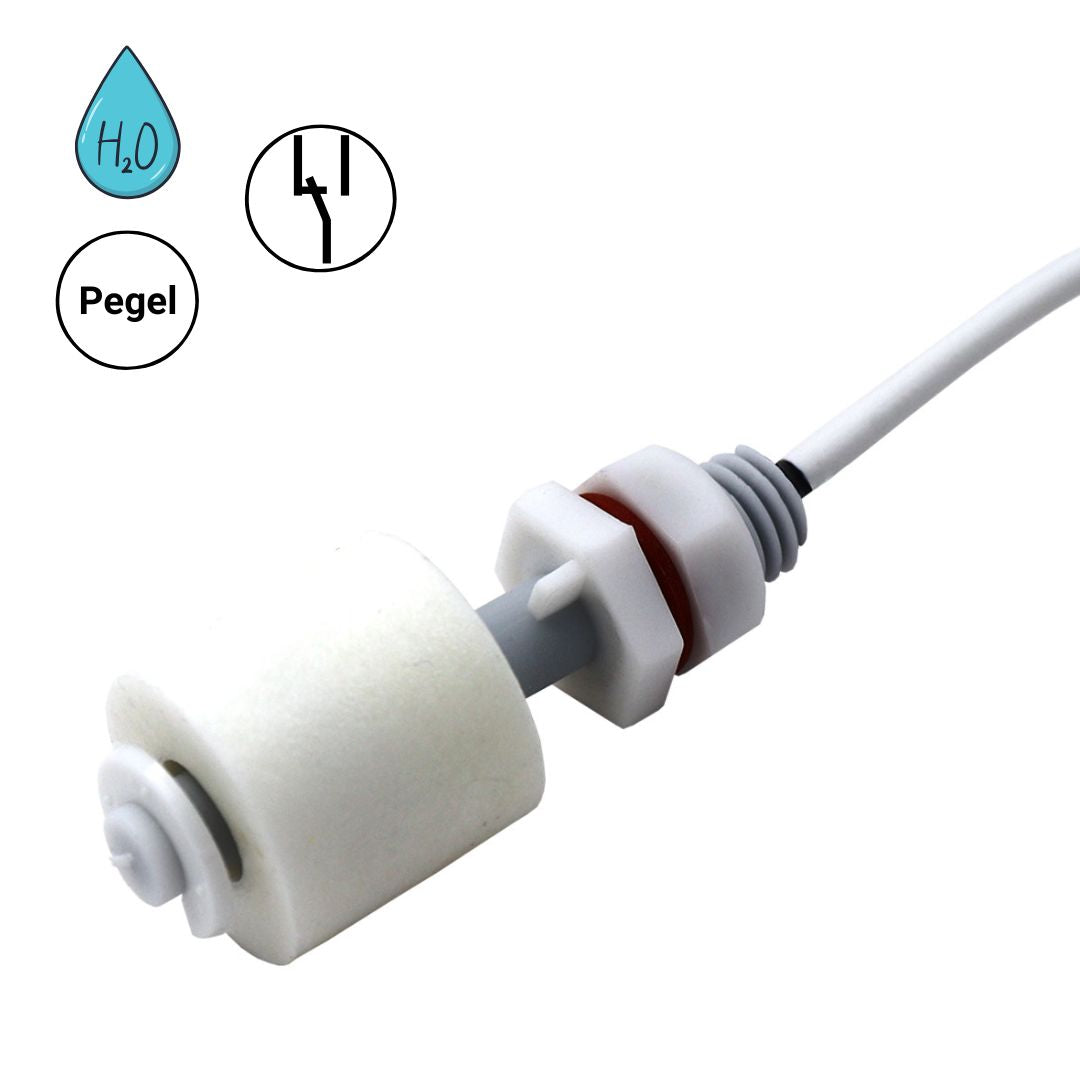

Kunststoff

Ideal für Wasser, Tanks, Brunnen, Zisternen und viele Standardanwendungen.

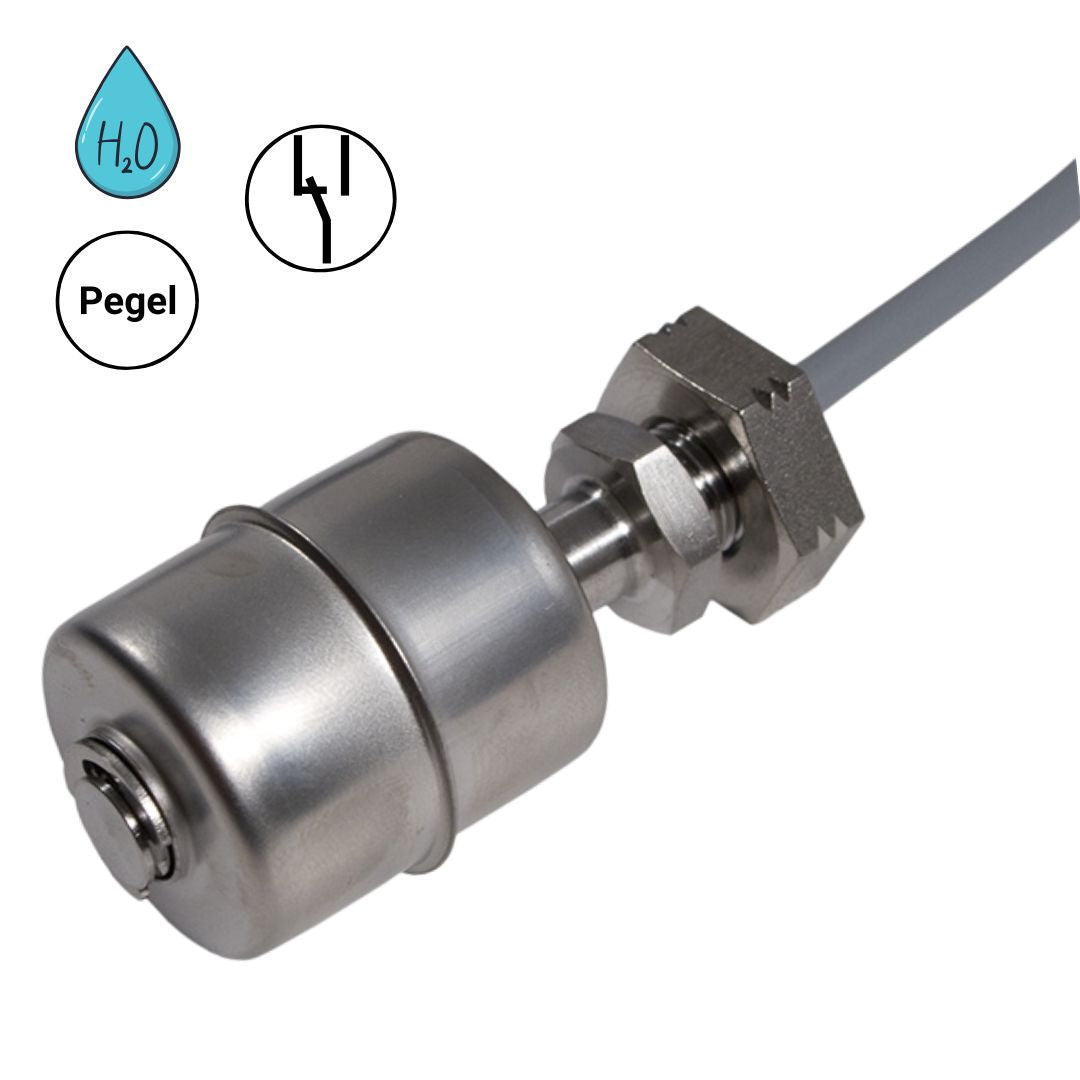

V2A-Edelstahl

Empfohlen für hygienische Anwendungen sowie Medien mit höheren Anforderungen an Korrosionsbeständigkeit und mechanische Belastbarkeit.

📏 Technische Merkmale

  • Schaltpunkt ca. 4 cm
  • Wechslerprinzip – kein Umdrehen des Schwimmers erforderlich
  • bis zu 1 Billion Schaltspiele
  • aktive Elektronik mit Logik-Pegel-Ausgang
  • Reedtechnik
  • LIYY-Steuerleitung 3 × 0,14 mm²
  • Kabellänge 4 m (verlängerbar bis max. 20 m)

🏭 Typische Einsatzbereiche

  • SPS-Steuerungen
  • Industrieanlagen
  • Arduino- und Raspberry-Pi-Projekte
  • Visualisierungs- und Meldesysteme
  • Tank- und Pegelüberwachung

⚠️ Nicht kompatibel mit

Der SHT 8060 ist ein aktiver Sensor und daher nicht für den Anschluss an SCHABUS Wassermelder der Serien SHT 5000, SHT 5001 oder SHT 5002 geeignet.

Ebenso ist er nicht für Potentialeingänge ohne Hilfsspannung vorgesehen.

Betriebsspannung 5 – 42 Volt DC
Schutzart Impendanz 1 kΩ, IP 67
Abmessungen(HxBxT)

L=58 mm x Ø 23 mm
Leitung 4 m | 3×0,14mm2 | weiß, LIYY-Leitung, verlängerbar
Steuerspannung Ausgangsspannung 0 Volt / Ub – 0,1 Volt
Temperatur -15° – max. 60°
WEEE-Reg.-Nr. DE91394868
  • SHT 8060 Aktiver Mini-Schwimmerschalter
  • wahlweise aus Kunststoff oder V2A-Edelstahl
  • Betriebsanleitung

🔌 Was bedeutet „aktiver Schwimmerschalter“?

Ein aktiver Schwimmerschalter erzeugt bei Wasserkontakt ein elektrisches Spannungssignal – typischerweise einen Wechsel von 0 V auf die Betriebsspannung. Damit eignet er sich besonders für Steuerungen mit hochohmigen Logikeingängen wie TTL- oder CMOS-Schaltungen.

⚠️ Kann der Schwimmerschalter an Schabus-Wassermelder wie den SHT 5000 angeschlossen werden?

Nein – dieser Schwimmerschalter ist nicht kompatibel mit den Schabus-Wassermeldern. Er ist für eigenständige Steuerungen mit Logikeingängen vorgesehen, nicht für die Potentialeingänge der Wassermelder.

🔄 Wie funktioniert die Schaltlogik des Schwimmerschalters?

Standardmäßig schließt der Kontakt bei einem Flüssigkeitsstand von ca. 4 cm (Low → High). Dieser Schwimmerschalter hat das Schaltprinzip „Wechsler“ – ein Umdrehen des Schwimmerkörpers ist nicht erforderlich.

⚡ Wie viel Strom kann der Schalter schalten?

Der Schalter ist für sehr geringe Schaltströme ausgelegt – ideal für z. B. eine LED mit 11 mA bei 12 V. Je niedriger der Strom, desto höher die Lebensdauer (bis zu 1 Billion Schaltungen bei 5 V / 1 mA).

🧠 Was muss ich beim Anschluss beachten?

Der Schwimmerschalter muss an einen hochohmigen Eingang angeschlossen werden. Die Betriebsspannung (z. B. 5 V oder 12 V) muss mit der Schaltung gemeinsam genutzt werden. Keine direkte Last schalten!

💧 Wie ist der Schaltpunkt definiert?

Der Kontakt schließt (bzw. öffnet bei gedrehtem Schwimmer) bei einer Pegelhöhe von etwa 4 cm.

🛠️ Wie wird der Schwimmerschalter montiert?

Für die vertikale Montage empfiehlt sich der optionale Montagewinkel (Art.-Nr. 300787). Alternativ kann der Schwimmer auch durch eine geeignete Durchführung an einem Rohr oder Halter befestigt werden.

🌧️ Ist das Kabel wasserfest?

Das verwendete LIYY-Kabel ist laut Hersteller nur kurzfristig wasserfest. Es ist flammwidrig, selbstverlöschend und beständig gegen viele Öle und Kühlmittel – sollte aber in trockener Umgebung oder in einem Schutzrohr verlegt werden.

🧪 Ist der Schwimmerschalter für dauerhafte Feuchtigkeit oder Unterwasserbetrieb geeignet?

Ja – Schwimmerschalter sind für feuchte Umgebungen und den Einsatz in Flüssigkeiten ausgelegt. Das Modell aus V2A Edelstahl ist korrosionsbeständig, zuverlässig und wartungsfrei. Im Gegensatz zu Sensoren mit offenen Elektroden besteht hier keine Gefahr durch Elektrolyse.

.

🔄 Erkennt der Schwimmerschalter auch destilliertes Wasser?

Ja – da es sich um einen mechanisch betätigten Schaltkontakt handelt, ist die Leitfähigkeit der Flüssigkeit nicht entscheidend. Der Schwimmer funktioniert zuverlässig in allen Medien mit einer Dichte von mindestens 0,7 g/cm³ – also auch bei demineralisiertem Wasser oder ölhaltigen Flüssigkeiten.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschreibung

🧭 Aktiver Mini-Schwimmerschalter mit Logik-Ausgang

Der SHT 8060 erzeugt beim Erreichen des Schaltpunkts ein eindeutiges Low-/High-Spannungssignal und eignet sich ideal für SPS-Steuerungen, Mikrocontroller sowie andere elektronische Auswertesysteme.

Wählen Sie einfach die passende Materialausführung für Ihren Einsatzbereich:

  • Kunststoff – wirtschaftlich und ideal für Wasser sowie viele Standardanwendungen
  • V2A-Edelstahl – besonders robust, hygienisch und geeignet für anspruchsvollere Medien

⚙️ Schaltprinzip: Logik-Pegel

Der Sensor liefert einen aktiven Spannungsausgang:

0 V ↔ Betriebsspannung

Ideal für:

  • TTL-Eingänge
  • CMOS-Eingänge
  • SPS-Steuerungen
  • Arduino
  • Raspberry Pi
  • andere hochohmige Logikeingänge

🧪 Welches Material ist das richtige?

Kunststoff

Ideal für Wasser, Tanks, Brunnen, Zisternen und viele Standardanwendungen.

V2A-Edelstahl

Empfohlen für hygienische Anwendungen sowie Medien mit höheren Anforderungen an Korrosionsbeständigkeit und mechanische Belastbarkeit.

📏 Technische Merkmale

  • Schaltpunkt ca. 4 cm
  • Wechslerprinzip – kein Umdrehen des Schwimmers erforderlich
  • bis zu 1 Billion Schaltspiele
  • aktive Elektronik mit Logik-Pegel-Ausgang
  • Reedtechnik
  • LIYY-Steuerleitung 3 × 0,14 mm²
  • Kabellänge 4 m (verlängerbar bis max. 20 m)

🏭 Typische Einsatzbereiche

  • SPS-Steuerungen
  • Industrieanlagen
  • Arduino- und Raspberry-Pi-Projekte
  • Visualisierungs- und Meldesysteme
  • Tank- und Pegelüberwachung

⚠️ Nicht kompatibel mit

Der SHT 8060 ist ein aktiver Sensor und daher nicht für den Anschluss an SCHABUS Wassermelder der Serien SHT 5000, SHT 5001 oder SHT 5002 geeignet.

Ebenso ist er nicht für Potentialeingänge ohne Hilfsspannung vorgesehen.

Technische Informationen
Betriebsspannung 5 – 42 Volt DC
Schutzart Impendanz 1 kΩ, IP 67
Abmessungen(HxBxT)

L=58 mm x Ø 23 mm
Leitung 4 m | 3×0,14mm2 | weiß, LIYY-Leitung, verlängerbar
Steuerspannung Ausgangsspannung 0 Volt / Ub – 0,1 Volt
Temperatur -15° – max. 60°
WEEE-Reg.-Nr. DE91394868
Downloads
Anschlussbeispiele
FAQ - Häufige Fragen

🔌 Was bedeutet „aktiver Schwimmerschalter“?

Ein aktiver Schwimmerschalter erzeugt bei Wasserkontakt ein elektrisches Spannungssignal – typischerweise einen Wechsel von 0 V auf die Betriebsspannung. Damit eignet er sich besonders für Steuerungen mit hochohmigen Logikeingängen wie TTL- oder CMOS-Schaltungen.

⚠️ Kann der Schwimmerschalter an Schabus-Wassermelder wie den SHT 5000 angeschlossen werden?

Nein – dieser Schwimmerschalter ist nicht kompatibel mit den Schabus-Wassermeldern. Er ist für eigenständige Steuerungen mit Logikeingängen vorgesehen, nicht für die Potentialeingänge der Wassermelder.

🔄 Wie funktioniert die Schaltlogik des Schwimmerschalters?

Standardmäßig schließt der Kontakt bei einem Flüssigkeitsstand von ca. 4 cm (Low → High). Dieser Schwimmerschalter hat das Schaltprinzip „Wechsler“ – ein Umdrehen des Schwimmerkörpers ist nicht erforderlich.

⚡ Wie viel Strom kann der Schalter schalten?

Der Schalter ist für sehr geringe Schaltströme ausgelegt – ideal für z. B. eine LED mit 11 mA bei 12 V. Je niedriger der Strom, desto höher die Lebensdauer (bis zu 1 Billion Schaltungen bei 5 V / 1 mA).

🧠 Was muss ich beim Anschluss beachten?

Der Schwimmerschalter muss an einen hochohmigen Eingang angeschlossen werden. Die Betriebsspannung (z. B. 5 V oder 12 V) muss mit der Schaltung gemeinsam genutzt werden. Keine direkte Last schalten!

💧 Wie ist der Schaltpunkt definiert?

Der Kontakt schließt (bzw. öffnet bei gedrehtem Schwimmer) bei einer Pegelhöhe von etwa 4 cm.

🛠️ Wie wird der Schwimmerschalter montiert?

Für die vertikale Montage empfiehlt sich der optionale Montagewinkel (Art.-Nr. 300787). Alternativ kann der Schwimmer auch durch eine geeignete Durchführung an einem Rohr oder Halter befestigt werden.

🌧️ Ist das Kabel wasserfest?

Das verwendete LIYY-Kabel ist laut Hersteller nur kurzfristig wasserfest. Es ist flammwidrig, selbstverlöschend und beständig gegen viele Öle und Kühlmittel – sollte aber in trockener Umgebung oder in einem Schutzrohr verlegt werden.

🧪 Ist der Schwimmerschalter für dauerhafte Feuchtigkeit oder Unterwasserbetrieb geeignet?

Ja – Schwimmerschalter sind für feuchte Umgebungen und den Einsatz in Flüssigkeiten ausgelegt. Das Modell aus V2A Edelstahl ist korrosionsbeständig, zuverlässig und wartungsfrei. Im Gegensatz zu Sensoren mit offenen Elektroden besteht hier keine Gefahr durch Elektrolyse.

.

🔄 Erkennt der Schwimmerschalter auch destilliertes Wasser?

Ja – da es sich um einen mechanisch betätigten Schaltkontakt handelt, ist die Leitfähigkeit der Flüssigkeit nicht entscheidend. Der Schwimmer funktioniert zuverlässig in allen Medien mit einer Dichte von mindestens 0,7 g/cm³ – also auch bei demineralisiertem Wasser oder ölhaltigen Flüssigkeiten.
