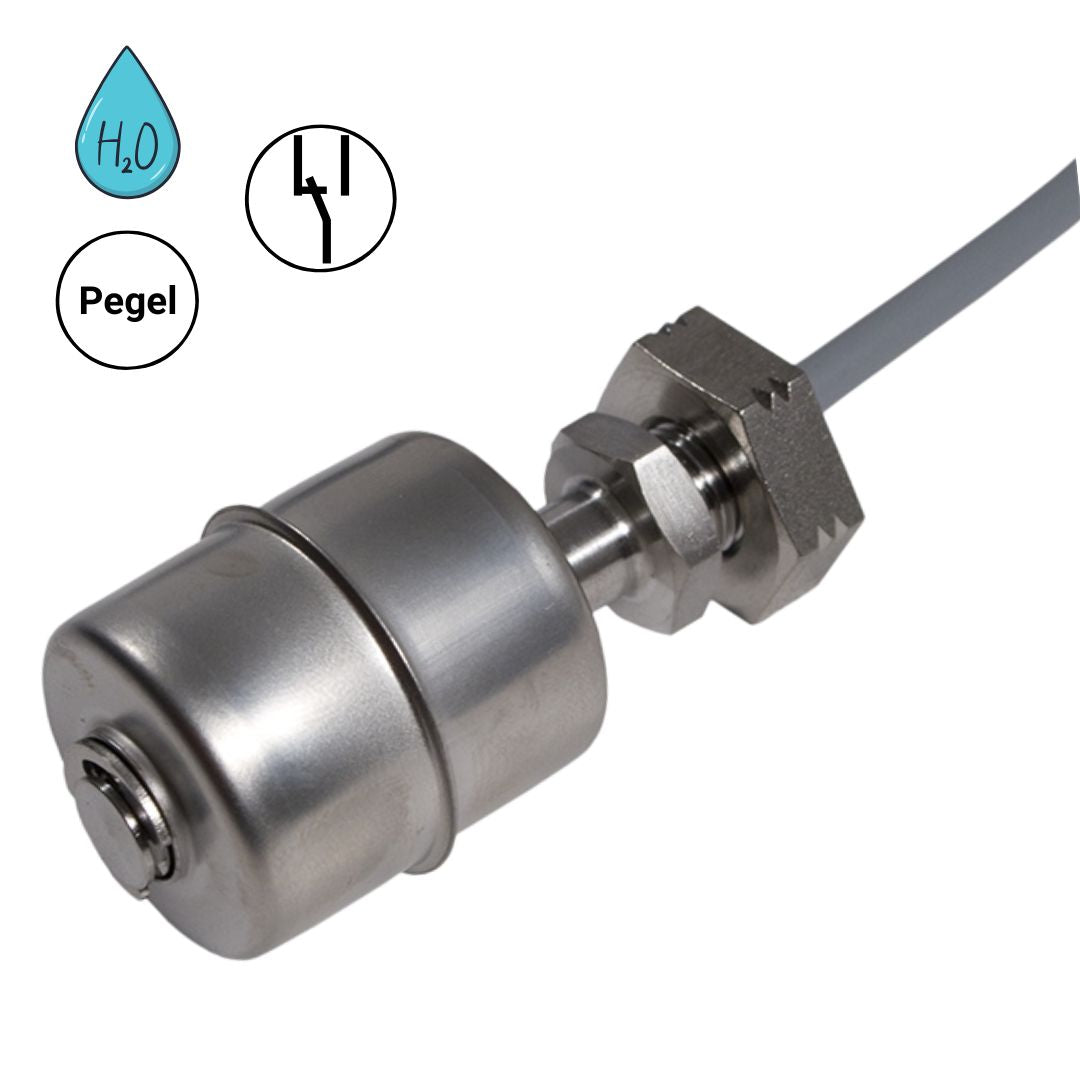

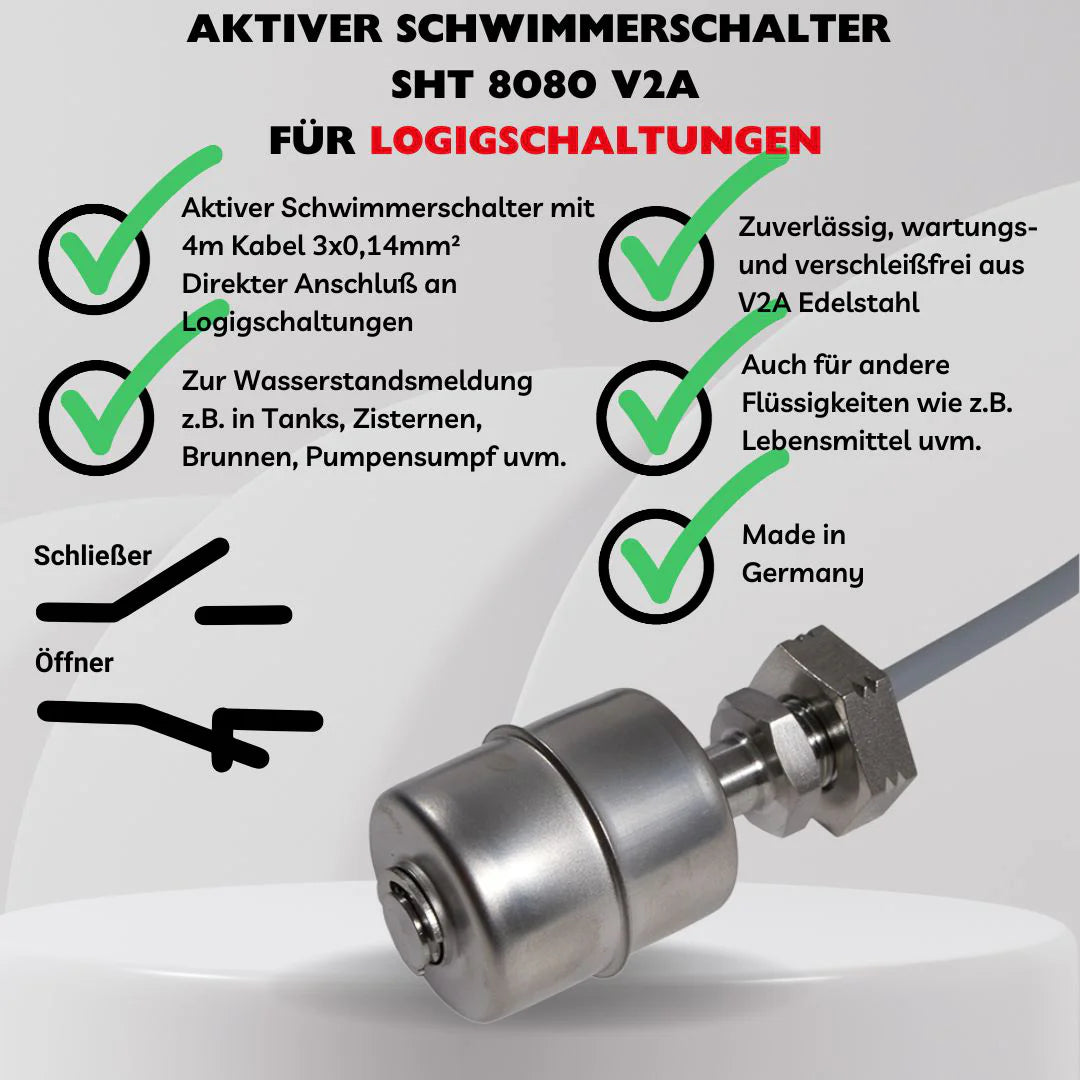

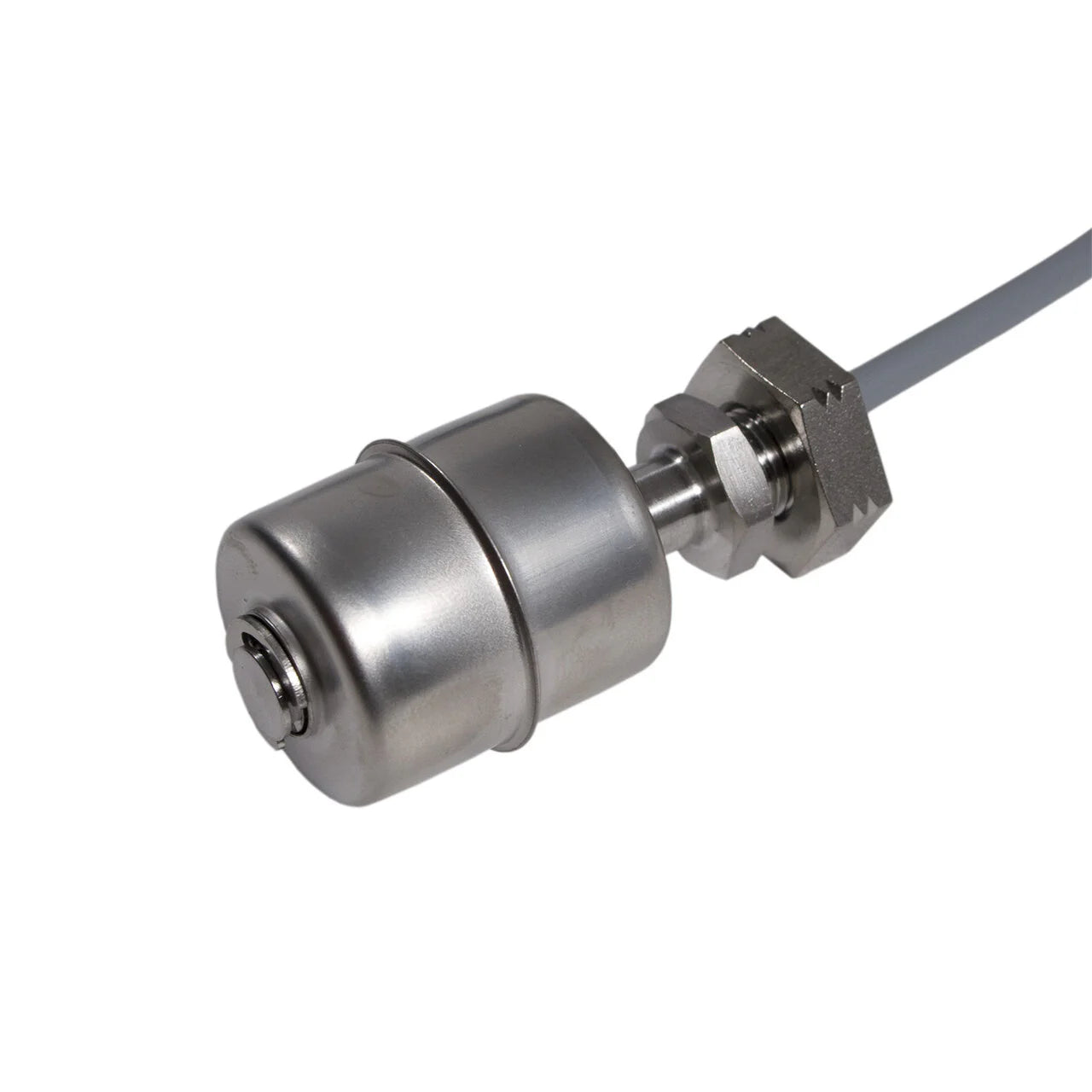

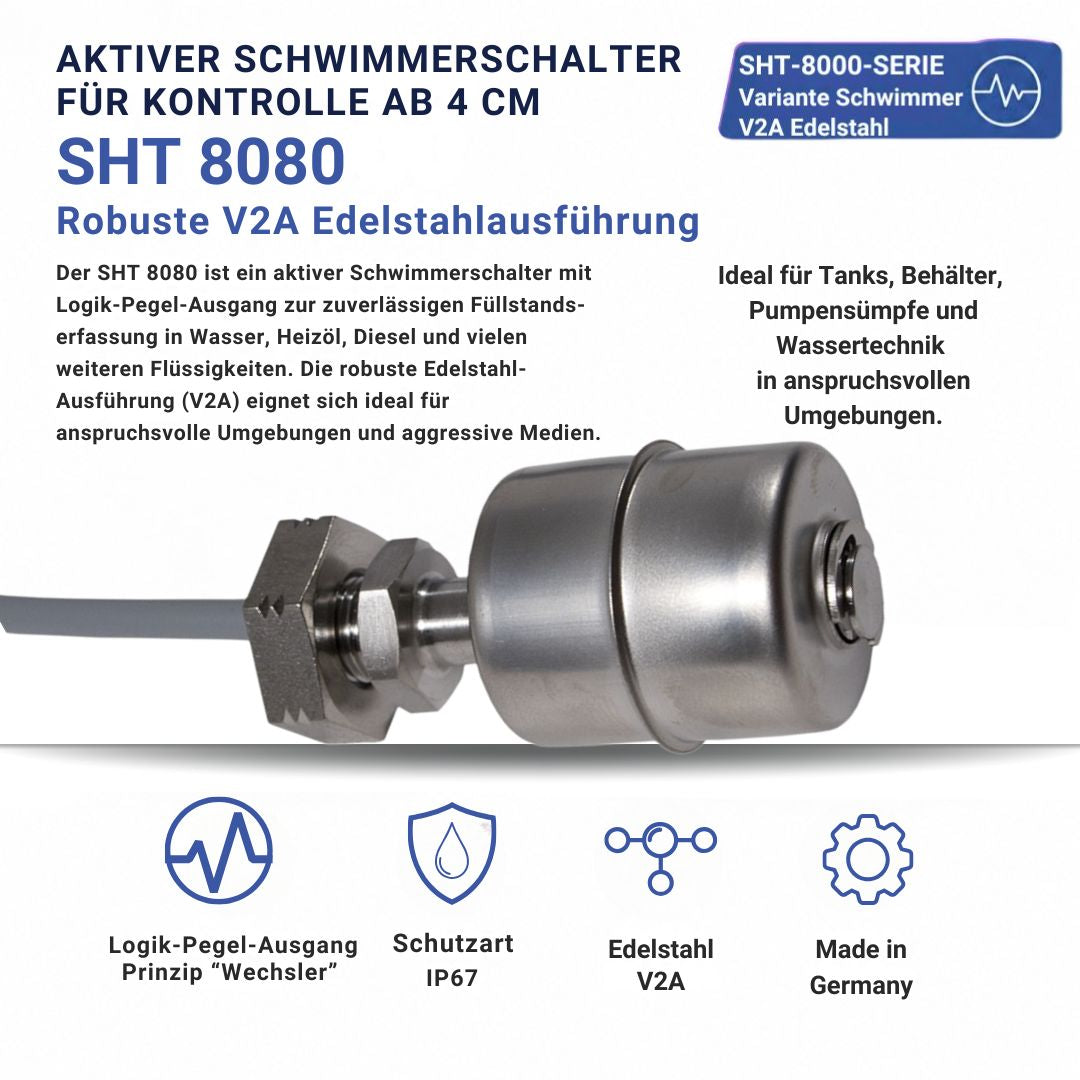

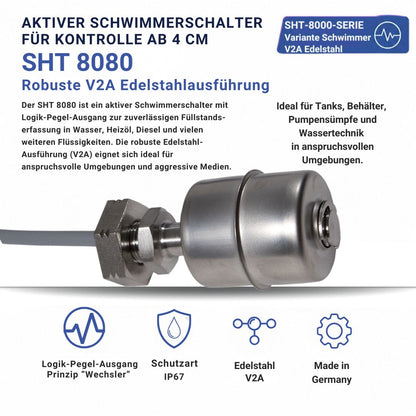

SHT 8080 aktiver Mini-Schwimmerschalter V2A Schaltprinzip "Logik Pegel"

• Betriebsanleitung
• CE-Erklärung

🔌 Was bedeutet „aktiver Schwimmerschalter“?

Ein aktiver Schwimmerschalter erzeugt bei Wasserkontakt ein elektrisches Spannungssignal – typischerweise einen Wechsel von 0 V auf die Betriebsspannung. Damit eignet er sich besonders für Steuerungen mit hochohmigen Logikeingängen wie TTL- oder CMOS-Schaltungen.

⚠️ Kann der Schwimmerschalter an Schabus-Wassermelder wie den SHT 5000 angeschlossen werden?

Nein – dieser Schwimmerschalter ist nicht kompatibel mit den Schabus-Wassermeldern. Er ist für eigenständige Steuerungen mit Logikeingängen vorgesehen, nicht für die Potentialeingänge der Wassermelder.

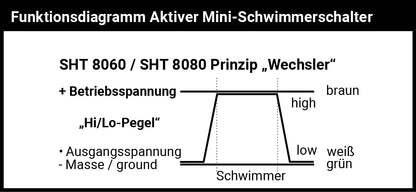

🔄 Wie funktioniert die Schaltlogik des Schwimmerschalters?

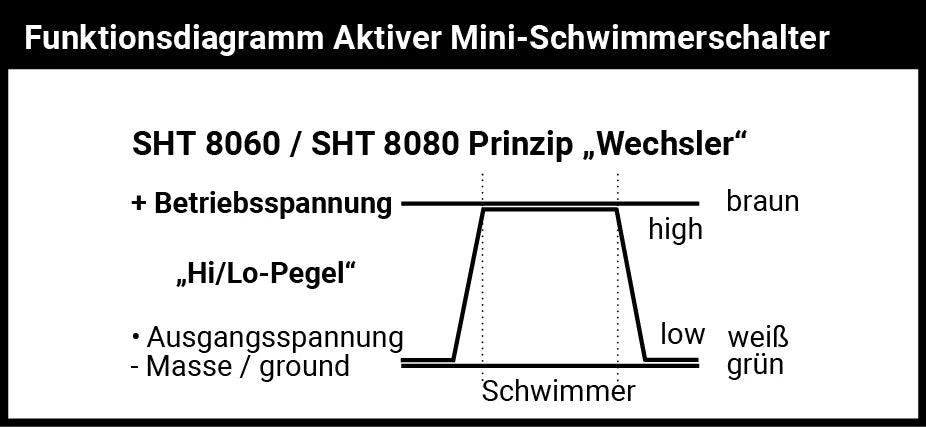

Standardmäßig schließt der Kontakt bei einem Flüssigkeitsstand von ca. 4 cm (Low → High). Dieser Schwimmerschalter hat das Schaltprinzip “Wechsler” – ein Umdrehen des Schwimmerkörpers ist nicht erforderlich.

⚡ Wie viel Strom kann der Schalter schalten?

Der Schalter ist für sehr geringe Schaltströme ausgelegt – ideal für z. B. eine LED mit 11 mA bei 12 V. Je niedriger der Strom, desto höher die Lebensdauer (bis zu 1 Billion Schaltungen bei 5 V / 1 mA).

🧠 Was muss ich beim Anschluss beachten?

Der Schwimmerschalter muss an einen hochohmigen Eingang angeschlossen werden. Die Betriebsspannung (z. B. 5 V oder 12 V) muss mit der Schaltung gemeinsam genutzt werden. Keine direkte Last schalten!

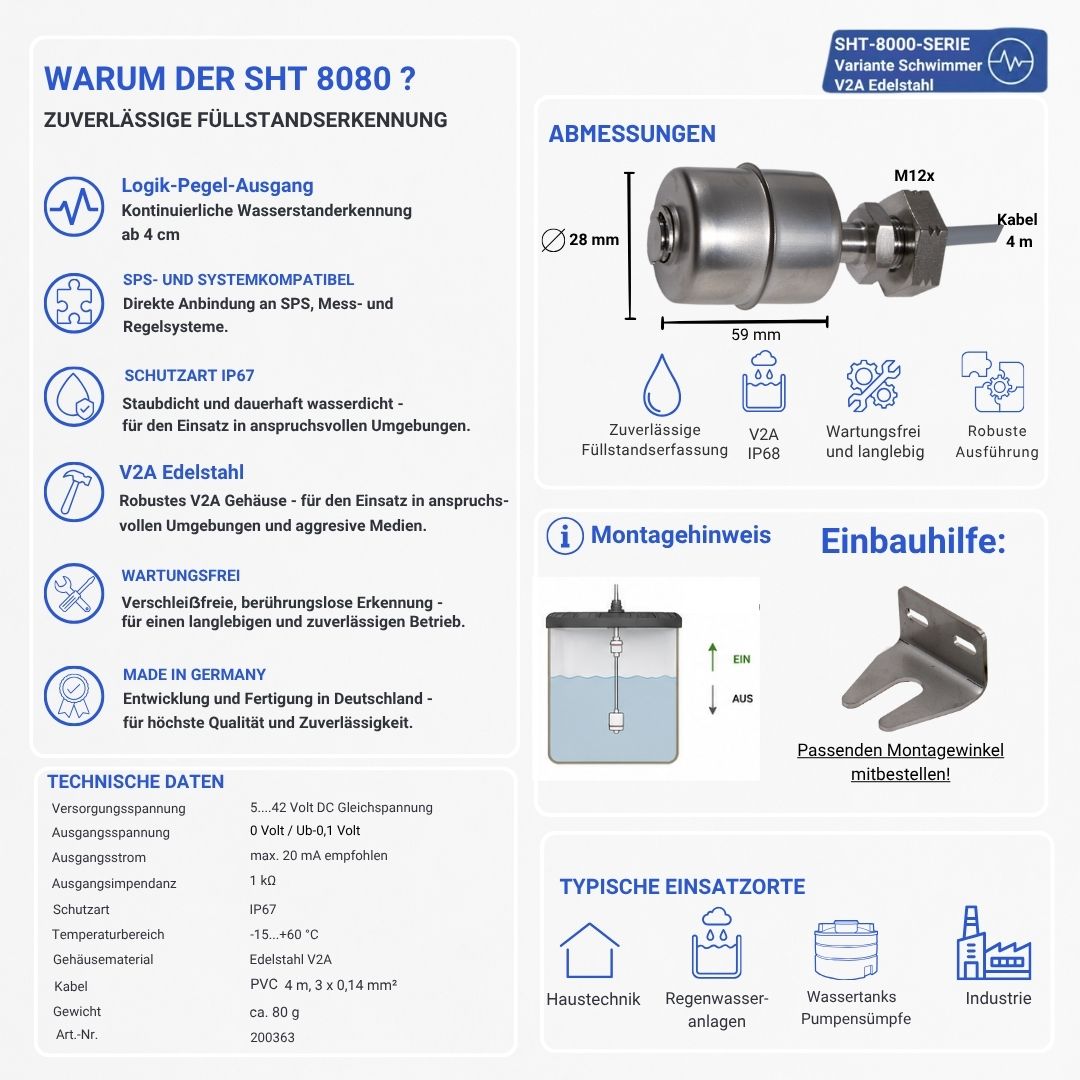

💧 Wie ist der Schaltpunkt definiert?

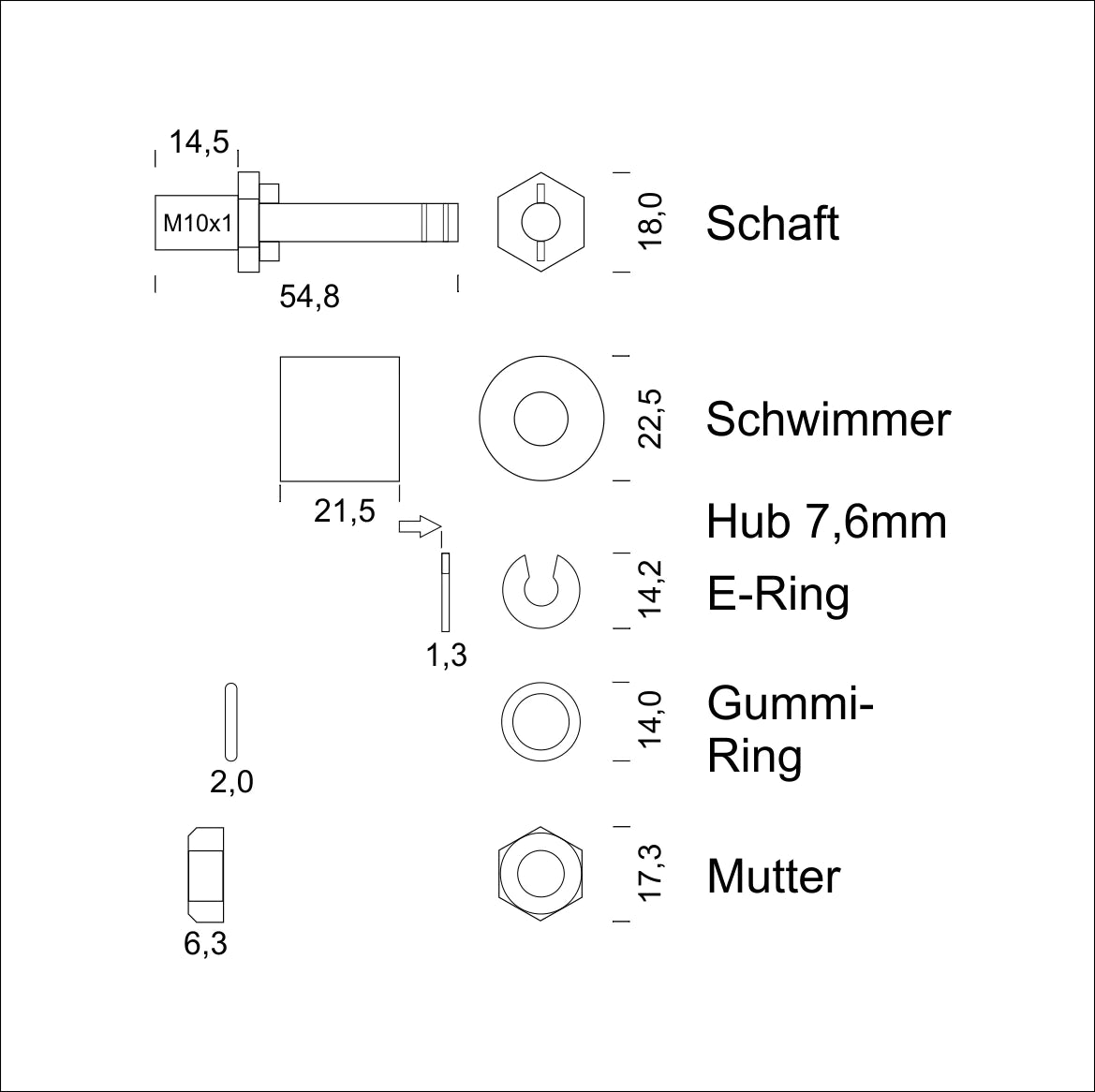

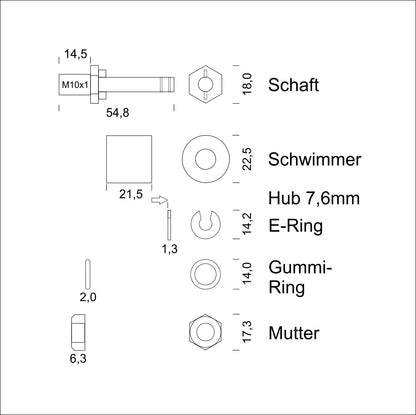

Der Kontakt schließt (bzw. öffnet bei gedrehtem Schwimmer) bei einer Pegelhöhe von etwa 4 cm.

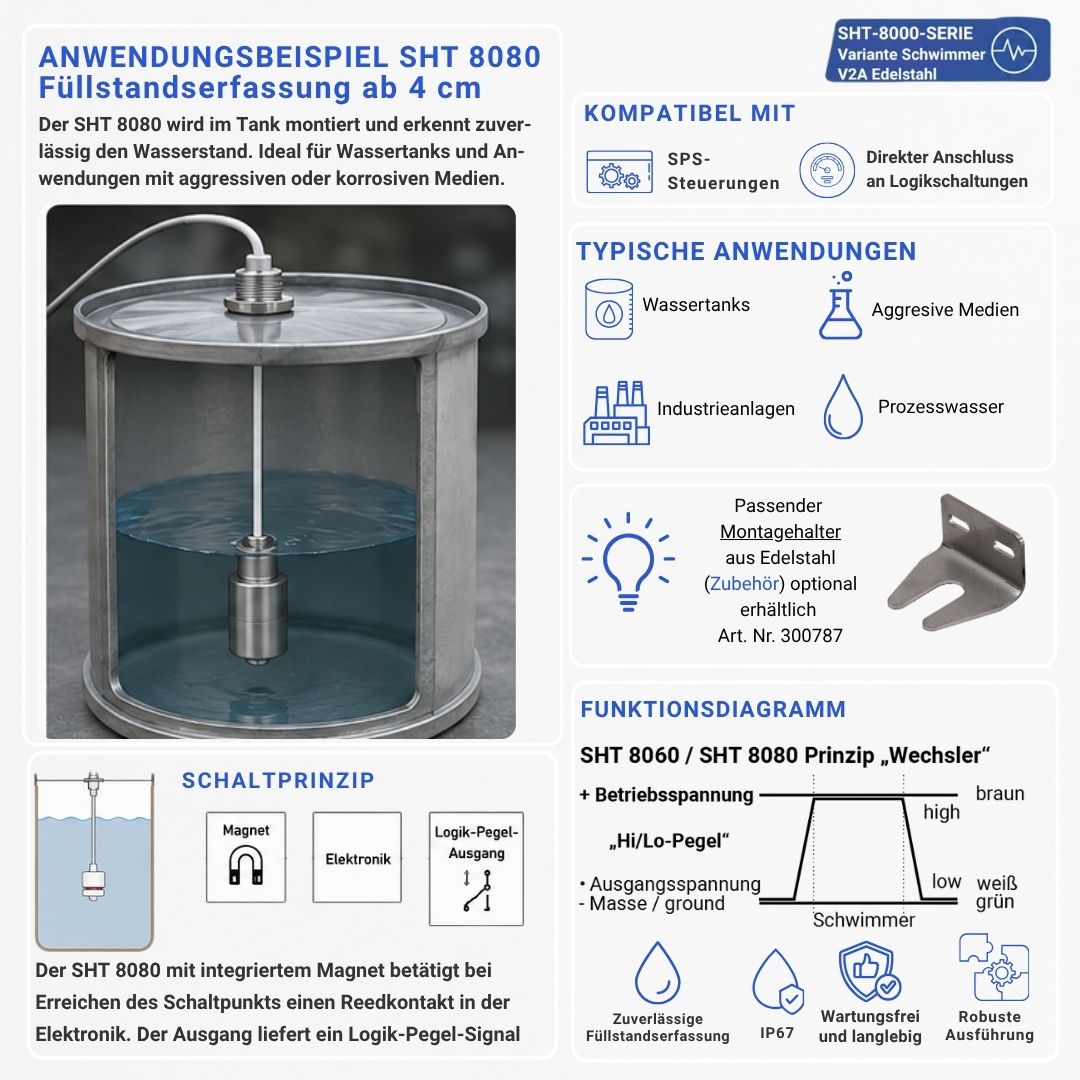

🛠️ Wie wird der Schwimmerschalter montiert?

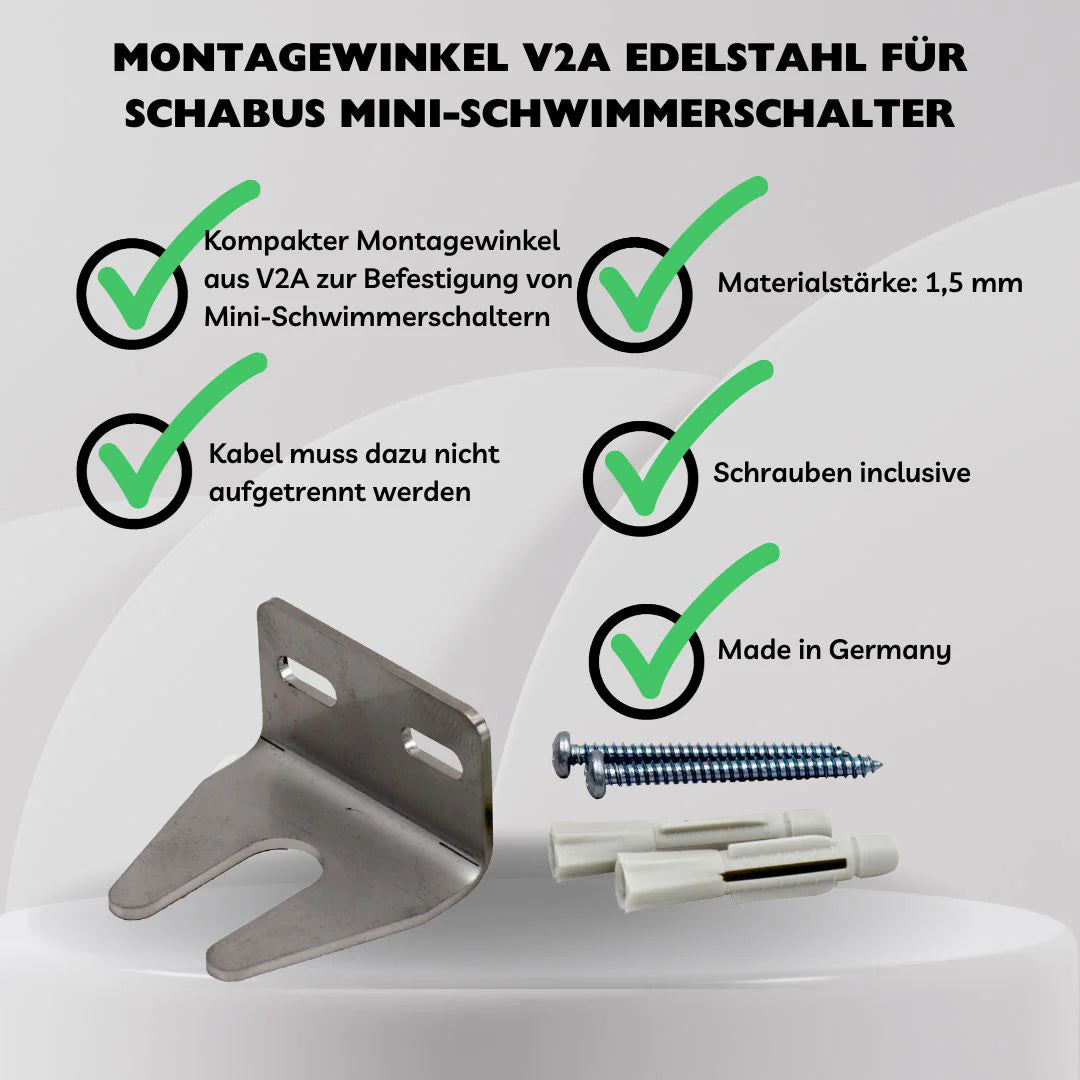

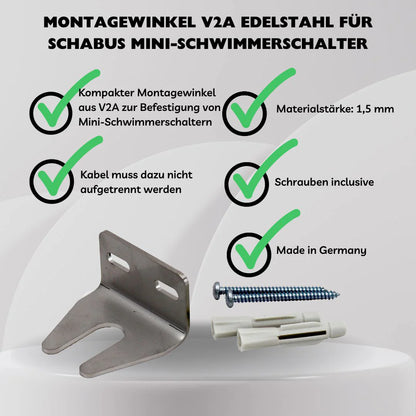

Für die vertikale Montage empfiehlt sich der optionale Montagewinkel (Art.-Nr. 300787). Alternativ kann der Schwimmer auch durch eine geeignete Durchführung an einem Rohr oder Halter befestigt werden.

🌧️ Ist das Kabel wasserfest?

Das verwendete LIYY-Kabel ist laut Hersteller nur kurzfristig wasserfest. Es ist flammwidrig, selbstverlöschend und beständig gegen viele Öle und Kühlmittel – sollte aber in trockener Umgebung oder in einem Schutzrohr verlegt werden.

🧪 Ist der Schwimmerschalter für dauerhafte Feuchtigkeit oder Unterwasserbetrieb geeignet?

Ja – Schwimmerschalter sind für feuchte Umgebungen und den Einsatz in Flüssigkeiten ausgelegt. Das Modell aus V2A Edelstahl ist korrosionsbeständig, zuverlässig und wartungsfrei. Im Gegensatz zu Sensoren mit offenen Elektroden besteht hier keine Gefahr durch Elektrolyse.

.

🔄 Erkennt der Schwimmerschalter auch destilliertes Wasser?

Ja – da es sich um einen mechanisch betätigten Schaltkontakt handelt, ist die Leitfähigkeit der Flüssigkeit nicht entscheidend. Der Schwimmer funktioniert zuverlässig in allen Medien mit einer Dichte von mindestens 0,7 g/cm³ – also auch bei demineralisiertem Wasser oder ölhaltigen Flüssigkeiten.
