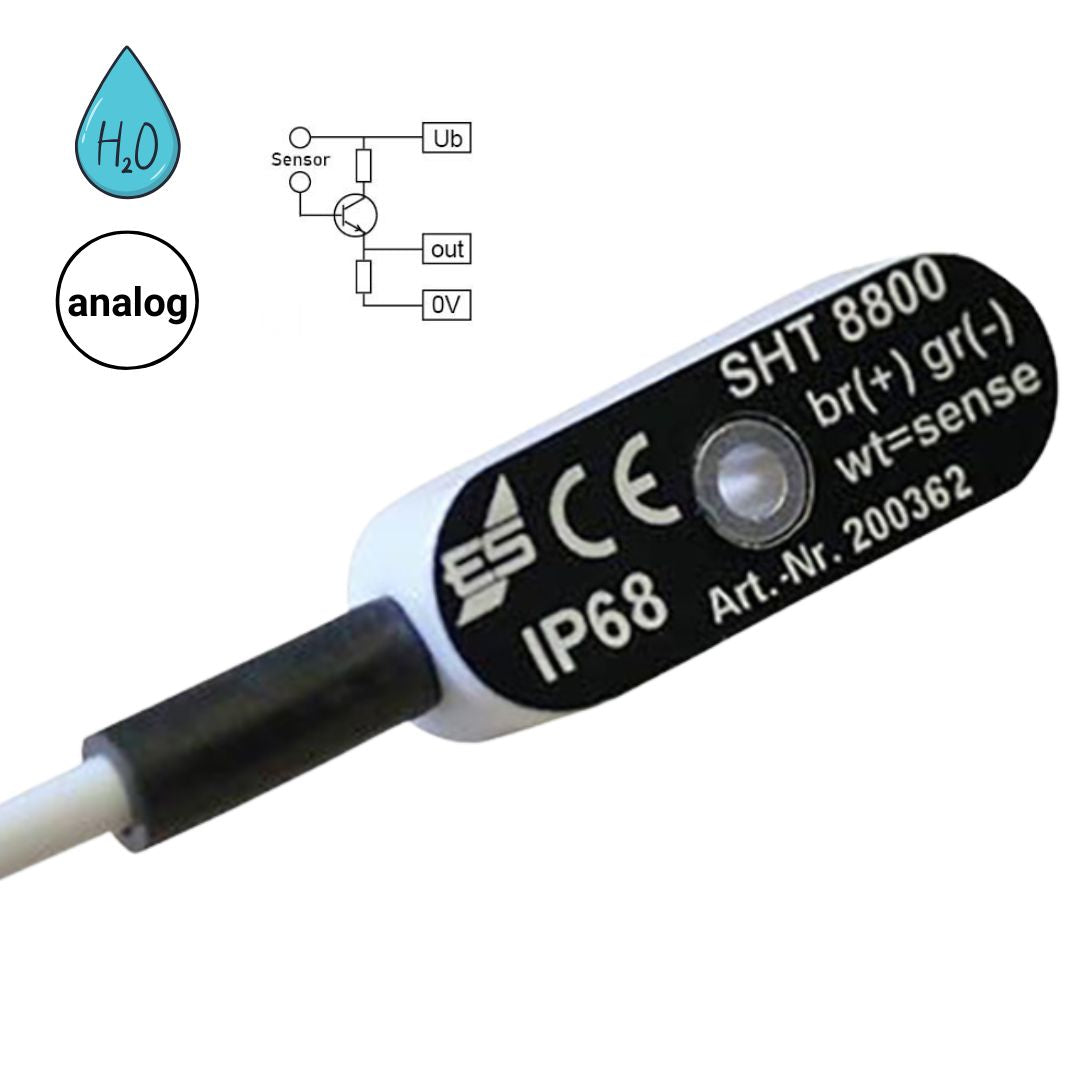

Aktiver Wassersensor SHT 8800 Schaltprinzip: "analoge Spannung"

• Betriebsanleitung
• CE-Erklärung

💡 Was ist der Unterschied zwischen aktiven und passiven Wassersensoren?
Aktive Sensoren wie der SHT 8800 haben ein elektronisches Innenleben und benötigen eine Betriebsspannung. Sie reagieren bei Wasserkontakt mit einer Änderung der Ausgangsspannung (z. B. von low zu high). Passive Sensoren hingegen arbeiten rein mechanisch oder leiten Strom direkt bei Wasserkontakt.

⚠️ Kann der SHT 8800 an Schabus-Wassermeldern betrieben werden?
Nein, der SHT 8800 ist nicht kompatibel mit den Wassermeldern von Elektrotechnik Schabus. Er ist speziell für Steuerungen mit hochohmigen Analogeingängen (z. B. Smart-Home-Systeme oder Gebäudeleittechnik) konzipiert.

🔌 Was bedeutet „hochohmiger Eingang“?
Ein hochohmiger Eingang belastet den Sensor nicht messbar, das heißt: Der Sensor darf nur minimalen Strom abgeben müssen – typischerweise typisch bei TTL- oder CMOS-Logik. Belastung kann den Sensor beschädigen oder verfälschte Messwerte liefern.

📏 Wie weit darf ich das Kabel verlängern?
Die Sensorleitung (3 × 0,14 mm² LIYY) kann problemlos verlängert werden – idealerweise jedoch nicht über ca. 20 Meter, um Signalstabilität und Spannungsniveau zu erhalten.

💧 Reagiert der SHT 8800 auch auf destilliertes Wasser?
Nur bedingt. Der Sensor benötigt eine leitfähige Flüssigkeit, also Wasser mit ausreichend freien Ionen. Vollentsalztes oder mehrfach destilliertes Wasser kann nicht sicher erkannt werden. Das Medium sollte mindestens eine Dichte von 0,7 g/cm³ und eine gewisse Leitfähigkeit besitzen.

🌊 Ist der Sensor für dauerfeuchte Umgebungen geeignet?
Nein. Der SHT 8800 ist für trockene Normalumgebungen mit gelegentlichen Wasserkontakten gedacht. In dauerhaft feuchter Umgebung kann es durch Elektrolyse zur Korrosion der Kontakte kommen, da der Sensor mit Gleichspannung arbeitet.

🧪 Welche Flüssigkeiten kann der Sensor erkennen?
Der SHT 8800 erkennt alle leitfähigen Flüssigkeiten, z. B. Leitungswasser, salzhaltiges Wasser oder Kühlflüssigkeiten. Nicht erkennbar sind nichtleitende Medien wie destilliertes Wasser oder Öle.

🧰 Wie wird der Sensor montiert?
Der Sensor wird so montiert, dass sich die beiden V4A-Edelstahlkontakte an der tiefsten zu überwachenden Stelle befinden. Eine definierte Einbauposition ist nicht notwendig, da er direkt auf Flüssigkeitskontakt reagiert.

👉 Hinweis: Für eine dauerhafte und sichere Platzierung sollte der Sensor fest montiert werden – dafür ist im Aluminium-Grundträger ein passendes Bohrloch zur Verschraubung vorgesehen.
