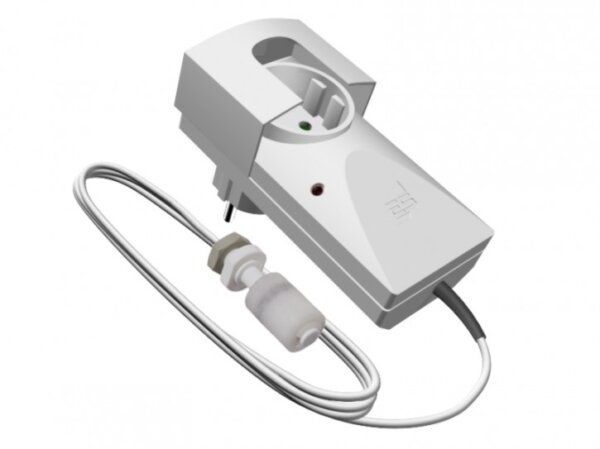

Pumpensteuerung SHT 227 Schwimmerschalter + Geräteaktivierung

Hier sind die acht FAQs für den SHT 227 zum Kopieren:

Wie funktioniert die Pumpensteuerung SHT 227?
Der SHT 227 schaltet eine angeschlossene 230-V-Pumpe automatisch ein, sobald der steigende Wasserstand den Minischwimmerschalter bis zum Schaltpunkt anhebt. Gleichzeitig ertönt ein Warnton und die Anzeige leuchtet rot. Sinkt der Wasserstand und kehrt der Schwimmer in seine untere Position zurück, beginnt die eingestellte Nachlaufzeit. Anschließend schaltet die Pumpe aus und das Gerät ist automatisch wieder betriebsbereit.

Für welche Anwendungen eignet sich der SHT 227?
Der SHT 227 eignet sich zur automatischen Pumpensteuerung in Pumpensümpfen, Hebeanlagen, Zisternen und Drainageschächten sowie zum Abpumpen bei Wassereinbruch. Der Minischwimmerschalter erfasst den Flüssigkeitsstand mechanisch und eignet sich besonders für Bereiche, die zwischen den Pumpvorgängen nass bleiben.

Wo muss der Minischwimmerschalter montiert werden?
Montieren Sie den Schwimmerschalter senkrecht auf der gewünschten Einschalthöhe. Der Schwimmer muss sich frei nach oben und unten bewegen können. Halten Sie ausreichend Abstand zu Wänden, Leitungen und anderen Hindernissen. Zur Befestigung ist ein passender Montagewinkel als Zubehör erhältlich. Das Zwischensteckergerät gehört in eine trockene Innenraumsteckdose und muss vor Nässe und Spritzwasser geschützt werden.

Ab welchem Wasserstand schaltet der SHT 227 die Pumpe ein?
In der vorgesehenen Einbaulage ist eine Schaltung ab etwa 4 cm Pegelhöhe möglich. Die tatsächliche Einschalthöhe hängt von der Montageposition des Schwimmerschalters ab. Prüfen Sie nach der Montage, ob die Pumpe beim gewünschten Wasserstand startet.

Wozu dient die einstellbare Nachlaufzeit?
Die Nachlaufzeit lässt die Pumpe weiterlaufen, nachdem der Wasserstand abgesunken und der Schwimmer in seine untere Position zurückgekehrt ist. Sie ist stufenlos von 0 bis 100 Sekunden einstellbar und hilft, verbleibendes Wasser abzupumpen. Wählen Sie die Einstellung passend zur Pumpe und Anwendung, damit die Pumpe nicht trockenläuft. Solange der Schwimmerschalter aktiviert bleibt, läuft die Pumpe unabhängig von der Nachlaufzeit weiter.

Kann ich die Sensorleitung verlängern?
Ja. Die mitgelieferte Sensorleitung ist 2,5 m lang und kann auf eine Gesamtlänge von bis zu 50 m verlängert werden. Wenden Sie sich für die fachgerechte Ausführung an den SCHABUS Support. Die LIYY-Leitung ist nur kurzzeitig wasserbeständig und darf nicht dauerhaft unter Wasser verlegt werden.

Kann der SHT 227 auch andere Flüssigkeiten erkennen?
Ja. Da der Minischwimmerschalter mechanisch arbeitet, kann er grundsätzlich auch nichtleitende Flüssigkeiten wie Heizöl oder Diesel erfassen. Die Materialverträglichkeit des Schwimmerschalters und die Eignung der angeschlossenen Pumpe für die jeweilige Flüssigkeit müssen vor dem Einsatz mit dem Hersteller geklärt werden.

Wie prüfe ich die Funktion des SHT 227?
Bewegen Sie den Schwimmer vorsichtig nach oben. Am Schaltpunkt muss die angeschlossene Pumpe starten, die Anzeige rot leuchten und ein Warnton ertönen. Lassen Sie den Schwimmer anschließend wieder in seine untere Position zurückkehren. Nach Ablauf der eingestellten Nachlaufzeit muss die Pumpe ausschalten und die Anzeige wieder grün leuchten. Sorgen Sie beim Test für sichere Förderbedingungen und vermeiden Sie Trockenlauf. Prüfen Sie die Funktion nach der Inbetriebnahme und mindestens monatlich.
