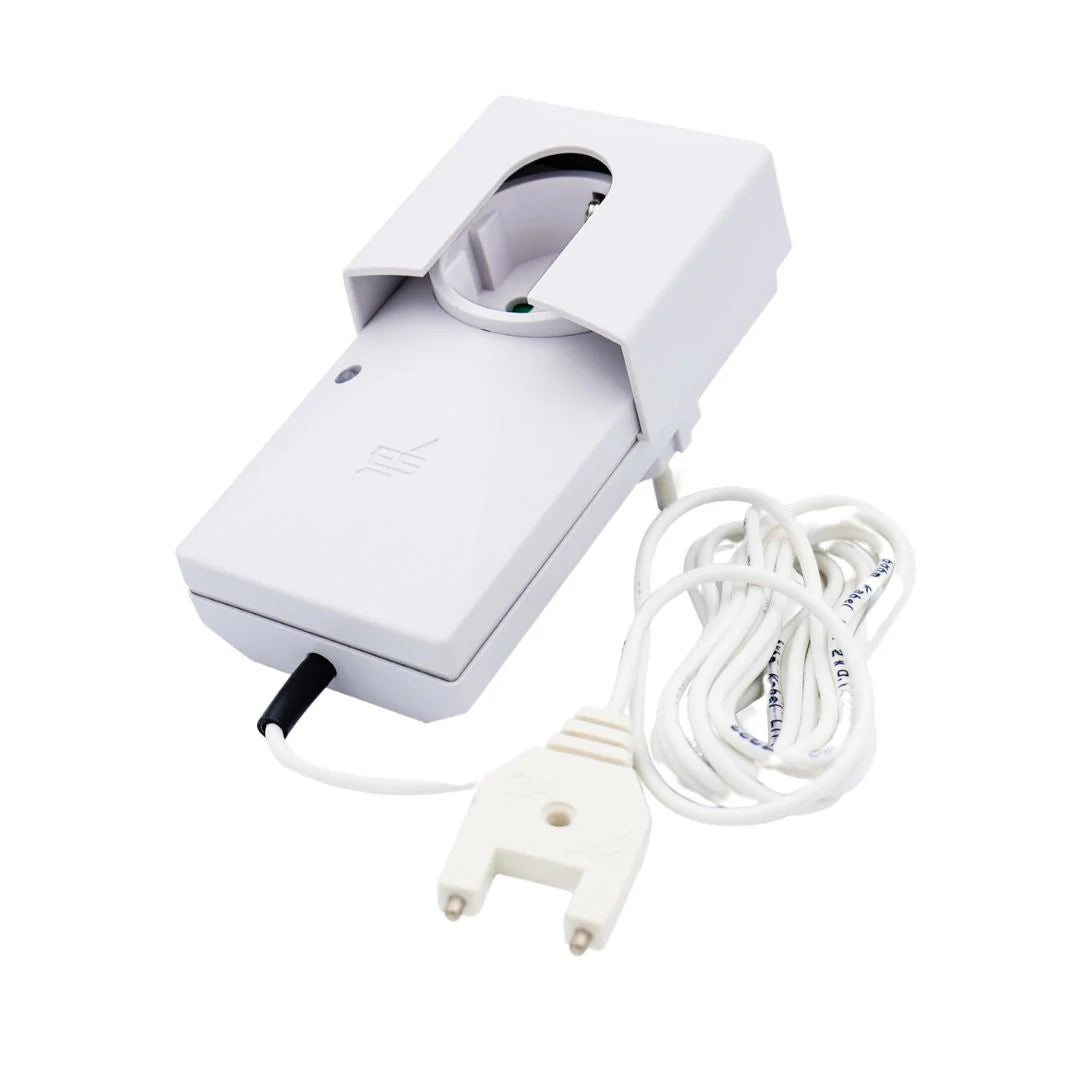

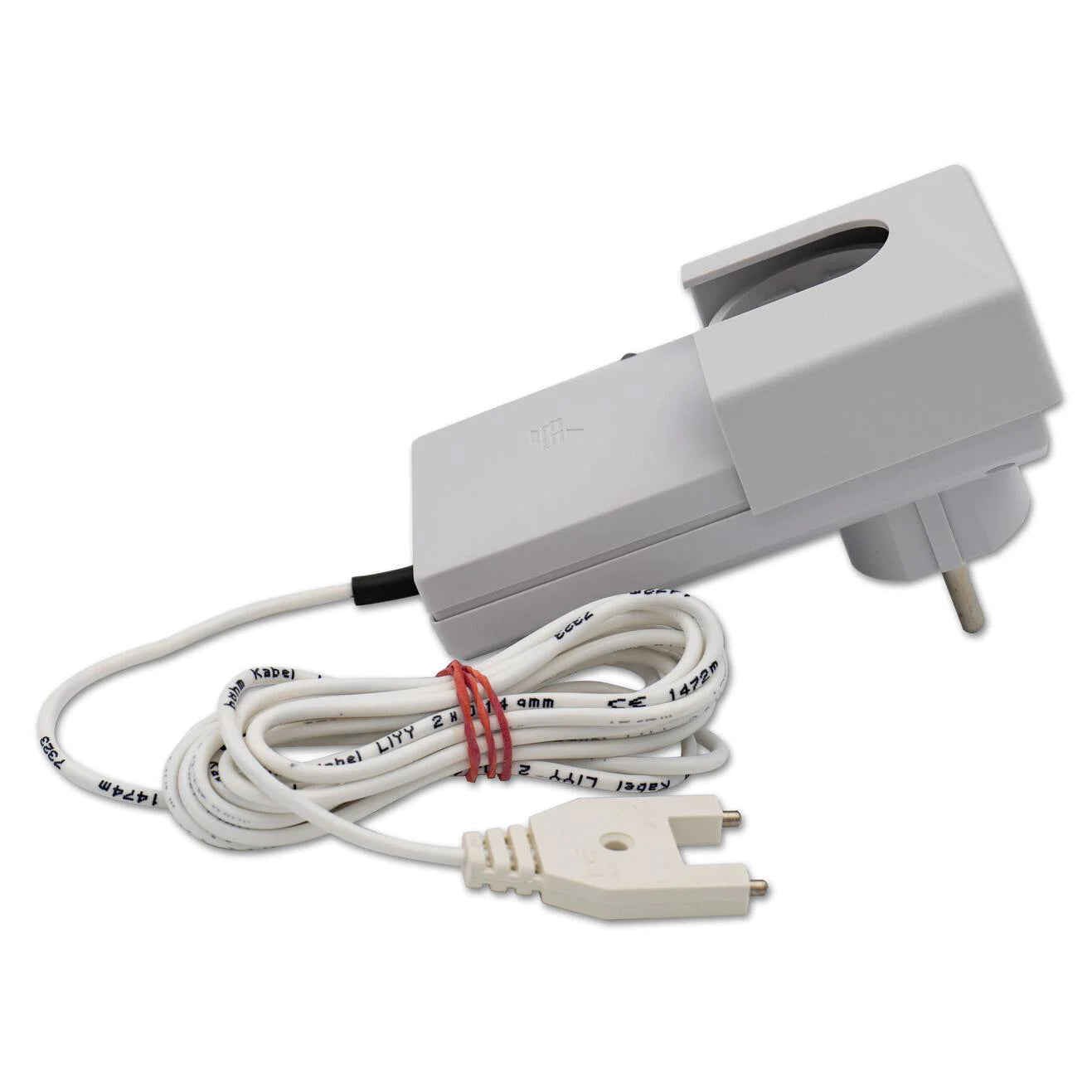

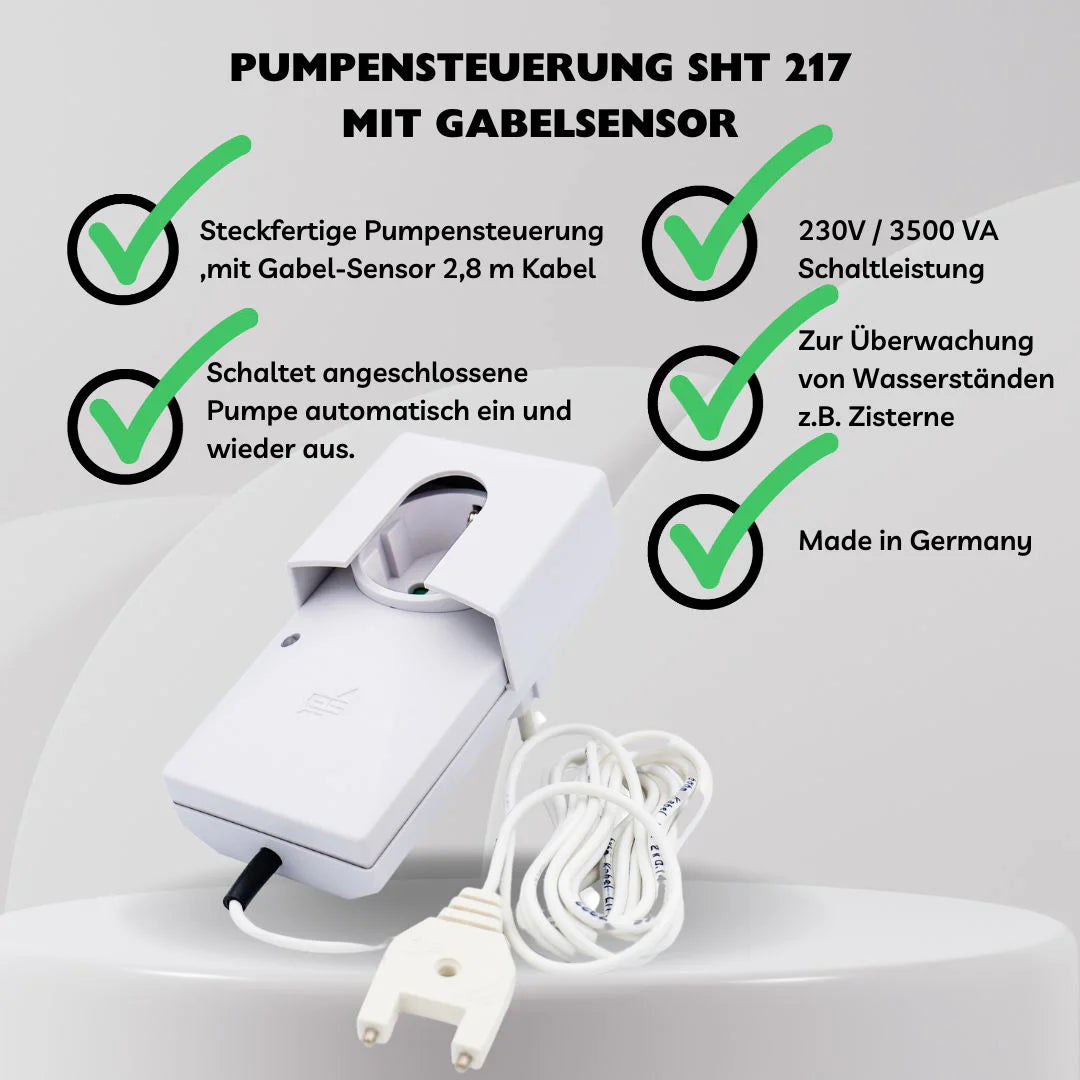

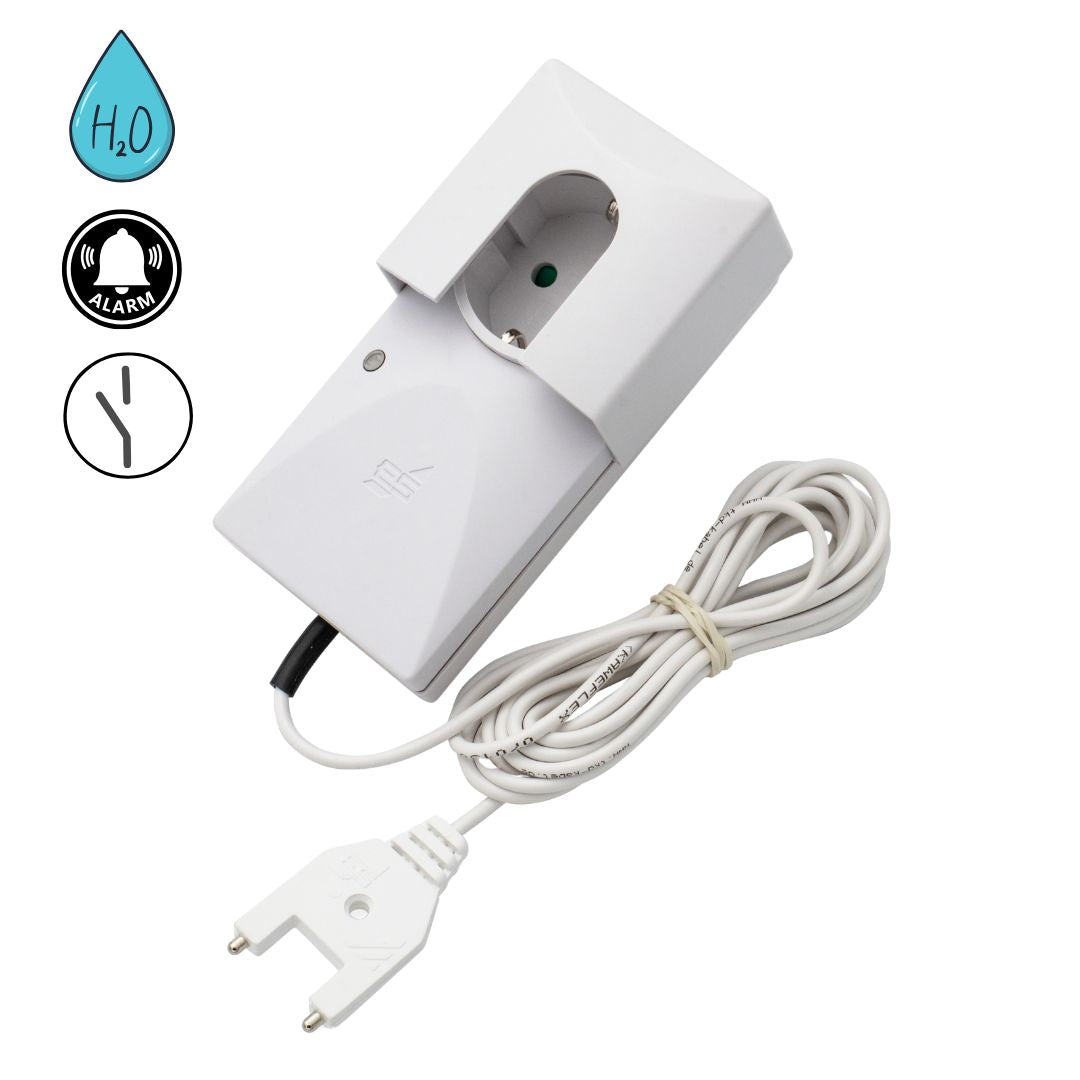

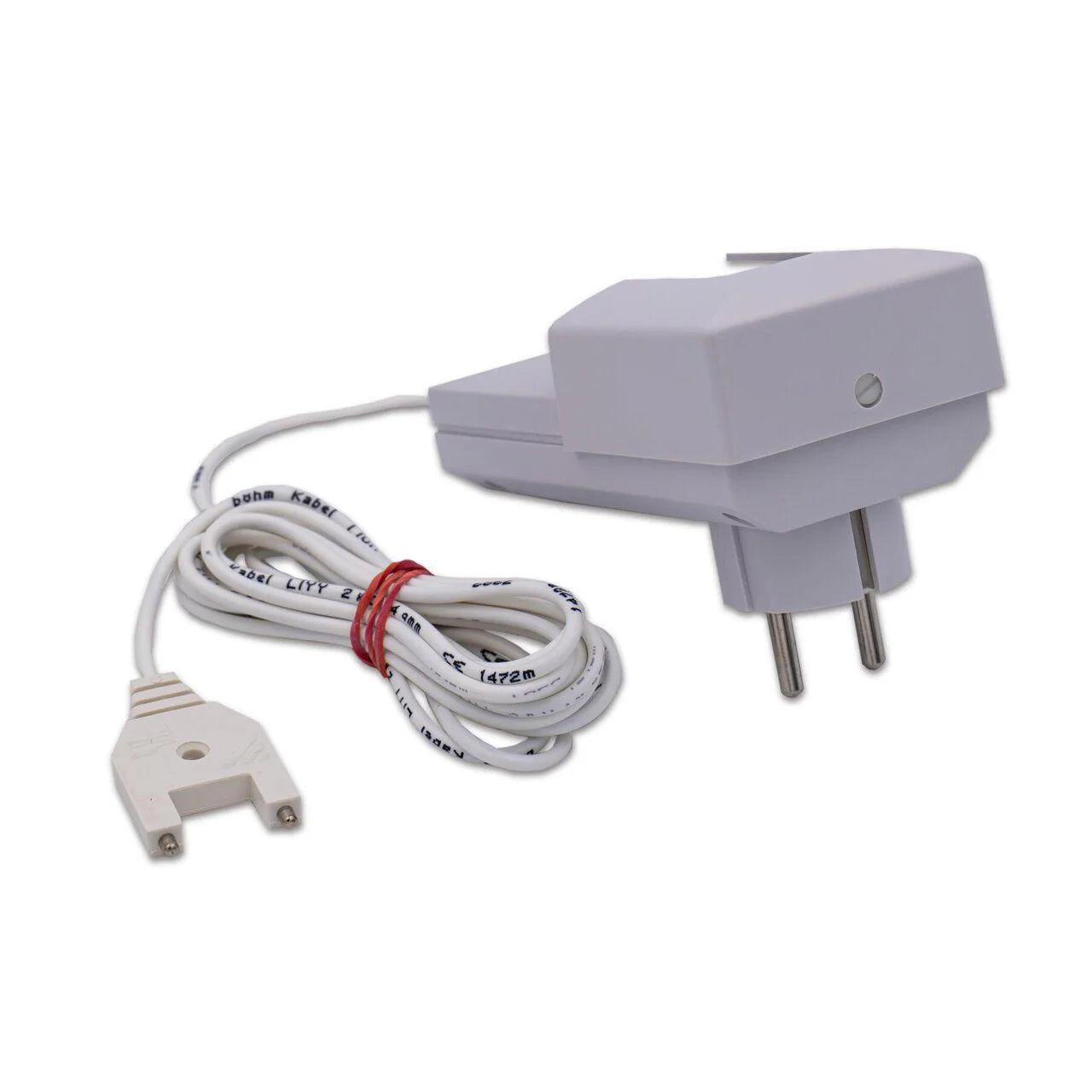

Pumpensteuerung SHT 217 Gabelsensor + Geräteaktivierung

Wie funktioniert die Pumpensteuerung SHT 217?
Der SHT 217 schaltet eine angeschlossene 230-V-Pumpe automatisch ein, sobald leitfähiges Wasser die beiden Metallkontakte des Gabelsensors verbindet. Gleichzeitig ertönt ein Warnton und die Anzeige leuchtet rot. Sobald die Kontakte nicht mehr durch Wasser verbunden sind, beginnt die eingestellte Nachlaufzeit. Anschließend schaltet die Pumpe aus und das Gerät ist automatisch wieder betriebsbereit.

Für welche Anwendungen eignet sich der SHT 217?

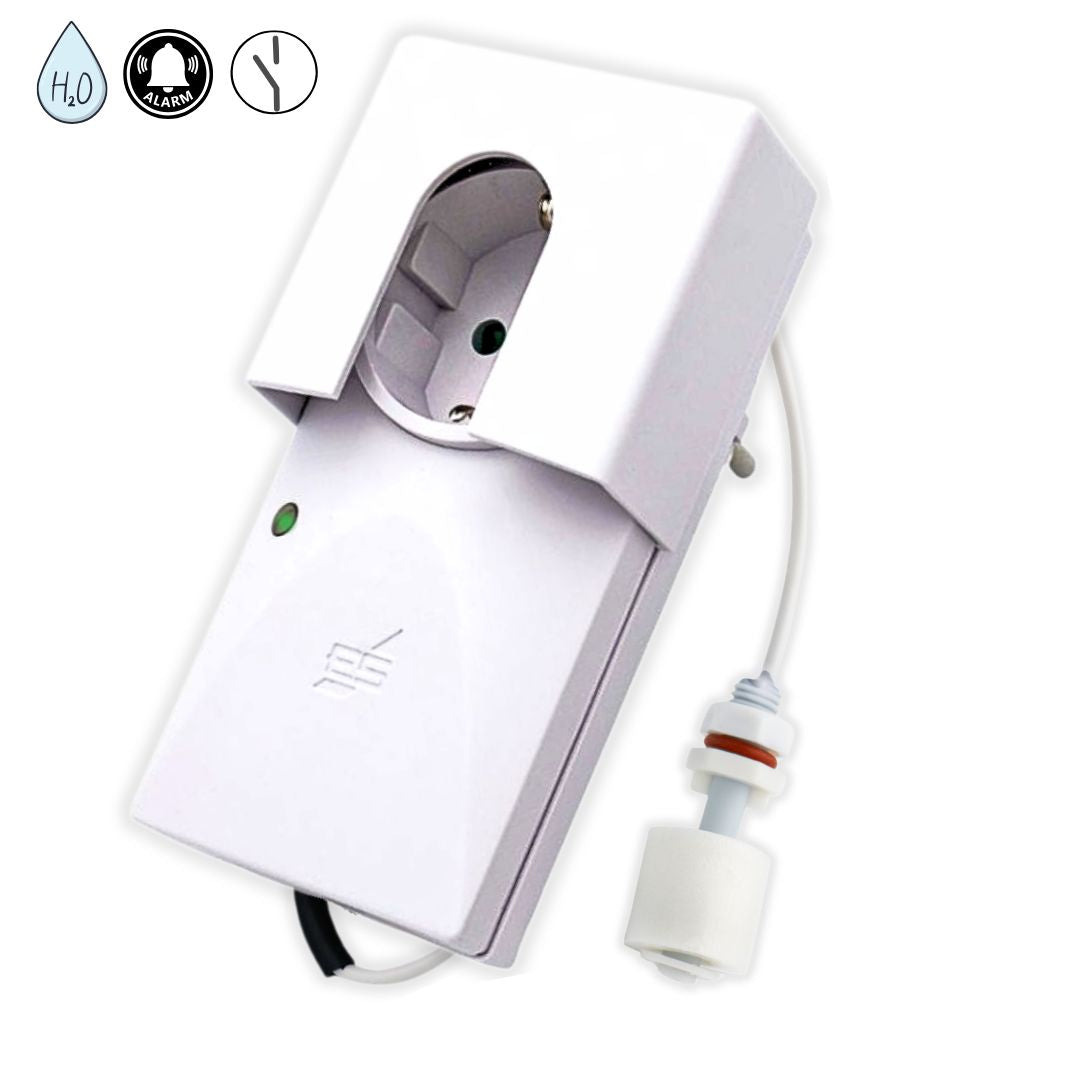

Der SHT 217 eignet sich zur Wassererkennung und automatischen Pumpenaktivierung in Bereichen, die zwischen den Pumpvorgängen wieder trocken werden – beispielsweise bei Wassereinbruch im Keller. Für dauerhaft nasse Pumpensümpfe empfehlen wir den SHT 227 oder SHT 228 mit Minischwimmerschalter.

Wo muss der Gabelsensor montiert werden?
Montieren Sie den Sensor mit den Metallkontakten nach unten auf der gewünschten Einschalthöhe. Das Wasser muss beide Kontakte erreichen können. Die Kontakte dürfen nicht verdeckt sein und müssen nach dem Abpumpen wieder trocken werden. Das Zwischensteckergerät gehört in eine trockene Innenraumsteckdose.

Wozu dient die einstellbare Nachlaufzeit?

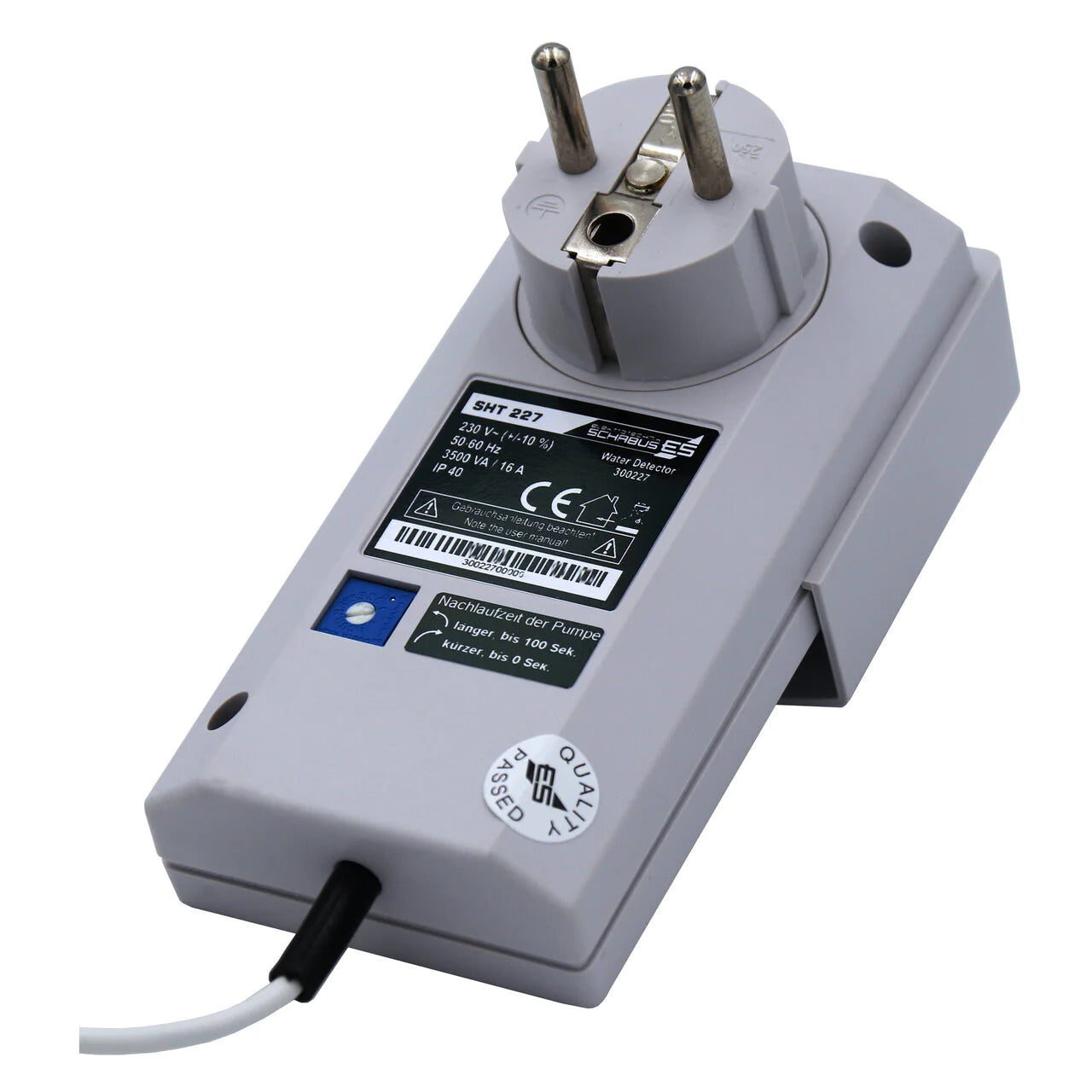

Die Nachlaufzeit lässt die Pumpe weiterlaufen, nachdem der Sensor kein Wasser mehr erkennt. Sie ist stufenlos von 0 bis 100 Sekunden einstellbar und hilft, verbleibendes Wasser abzupumpen. Wählen Sie die Einstellung passend zur Pumpe und Anwendung, damit die Pumpe nicht trockenläuft. Solange Wasser beide Sensorkontakte verbindet, bleibt die Pumpe eingeschaltet – unabhängig von der Nachlaufzeit.

Kann ich die Sensorleitung verlängern?
Ja. Die mitgelieferte Sensorleitung ist 2,8 m lang und kann auf eine Gesamtlänge von bis zu 50 m verlängert werden. Wenden Sie sich für die fachgerechte Ausführung an den SCHABUS Support. Die LIYY-Leitung ist nur kurzzeitig wasserbeständig und darf nicht dauerhaft unter Wasser verlegt werden.

Erkennt der SHT 217 auch Heizöl oder andere Flüssigkeiten?
Der Gabelsensor benötigt eine elektrisch leitfähige Flüssigkeit, die beide Kontakte verbindet. Nichtleitende Flüssigkeiten wie Heizöl oder Diesel werden damit nicht zuverlässig erkannt. Hierfür kommen die Varianten SHT 227/228 mit Minischwimmerschalter infrage. Die Eignung von Sensor und Pumpe für die jeweilige Flüssigkeit muss vorab mit dem Hersteller geklärt werden.

Gibt es die Pumpensteuerung auch ohne akustischen Alarm?
Ja. Der SHT 218 bietet die Pumpensteuerung mit Gabelsensor ohne akustischen Warnton. Die automatische Pumpenaktivierung und die optische Statusanzeige bleiben erhalten.

Wie prüfe ich die Funktion des SHT 217?
Halten Sie ein nasses Tuch an beide Metallkontakte des Gabelsensors. Die Anzeige muss rot leuchten, der Warnton ertönen und die angeschlossene Pumpe starten. Entfernen Sie das Tuch und trocknen Sie die Kontakte. Nach Ablauf der eingestellten Nachlaufzeit muss die Pumpe ausschalten und die Anzeige wieder grün leuchten. Sorgen Sie beim Test für sichere Förderbedingungen und vermeiden Sie Trockenlauf. Prüfen Sie die Funktion nach der Inbetriebnahme und mindestens monatlich.
