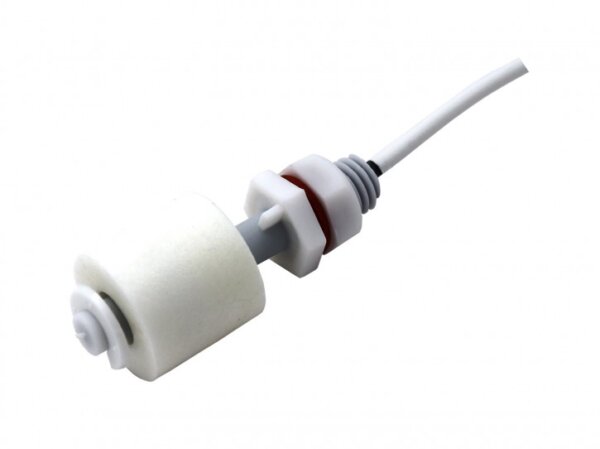

Mini-Schwimmerschalter Kunststoff
Mini-Schwimmerschalter Kunststoff
Click to enlarge
Mini-Schwimmerschalter Kunststoff
Mini-Schwimmerschalter Kunststoff

SHT 8060 aktiver Mini-Schwimmerschalter

58,99 €

inkl. MwSt. zzgl. Versandkosten

für direkten Anschluss an Logikschaltungen

Der aktive Mini-Schwimmerschalter aus Kunststoff ist für den Betrieb an einer Betriebsspannung mit strombegrenztem Spannungspegel-Ausgang ausgelegt und kann so direkt an entsprechenden Logikschaltungen bis herab zu TTL-Leveln arbeiten.

Lieferzeit: 2-3 Werktage

Gesamtsumme: 58,99 €
  • Beschreibung
  • Downloads
Beschreibung

Der Schwimmerschalter aus Kunststoff ist zuverlässig, wartungs- und verschleißfrei und einfach zu montieren.  Der Schaltkontakt schließt ab ca. 4 cm Pegelhöhe und den Spannungsausgang von low nach high. Durch Umdrehen des Schwimmerkörpers erhält man auch die umgekehrte Schaltfunktion.

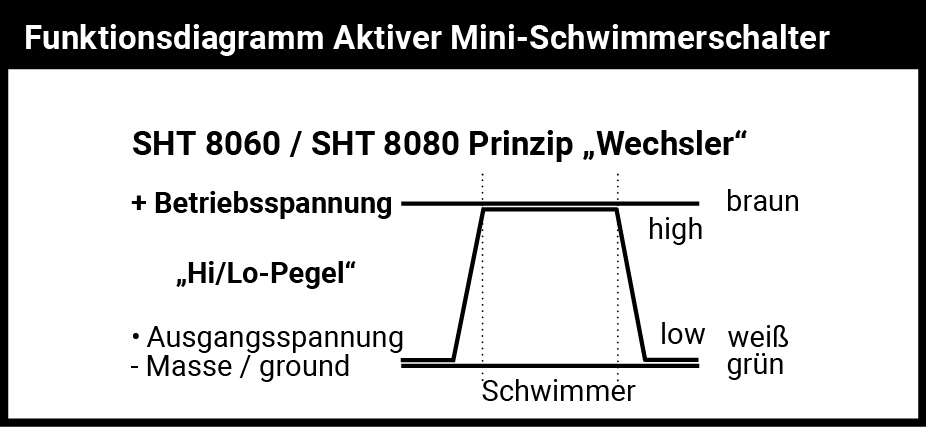

Die Ausgangsspannung des Mini-Schwimmerschalters schaltet bei Betätigung zwischen 0 Volt und der Betriebsspannung um. Geeignet für den direkten Anschluss an hochohmige Logikschaltungen, bei gemeinsamer Betriebsspannung an TTL- oder CMOS-Eingänge. Der Schwimmerschalter kann dabei nur sehr geringe Ströme schalten, z. B. eine rote LED mit 11 mA bei 12 Volt Betriebsspannung.Je geringer der Strom, desto höher die Lebensdauer der Kontakte. Bei 5 Volt und 1 mA liegt die Zahl der Schaltspiele bei 1 Billion.

Leistungsmerkmale

  • Material aus Kunststoff (Polypropylen und ABS)
  • Kabellänge 4 m
  • Schwimmer unten LO, oben HI – Durch Umdrehen des Schwimmerkörpers erhält man die umgekehrte Kontaktfunktion
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet, z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • direkt an Logikschaltungen anschließbar

Technische Daten

Elektr. Anschluss: Kabel 4 m, 3 x 0,14 mm²
Mech. Anschluss: Montagewinkel (300787)
Gewinde: M10 x 1
Gleitrohr: ø7 mm aus PP
Schwimmer: ø22,5 mm aus PP
Schaltfunktion: HI / LO
Betriebsspannung Ub: 5 V= bis 42 V= DC
Ausgangsspannung Us LO/HI: 0 Volt / Ub – 0,1 Volt
max. Ausgangsstrom: 20 mA empfohlen
Ausgangsimpedanz: 1 kOhm
Temperaturbereich: -15°. . . max. 60°C
Schutzart: IP67
Dichte v. Medium: min 0,7g/cm³
Druck: Drucklos
Einbaulage: ±30°
Abmessungen: L=55mm x Ø=23mm



Downloads

Downloads

Gebrauchsanleitung

200361 AN SHT 8060 aktiver Mini-Schwimmerschalter

CE Erklärung

200361 SHT-8060 Mini-Schwimmerschalter aktiv

Bewertungen

Es gibt noch keine Bewertungen.

Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Bewertung abgeben.

Artikelnummer: 200361 Kategorie: Warnsysteme Wasser Schlagwort: Wassersensor Aktiv
