Reed-Kontaktschalter (Schließer) SHT 3001

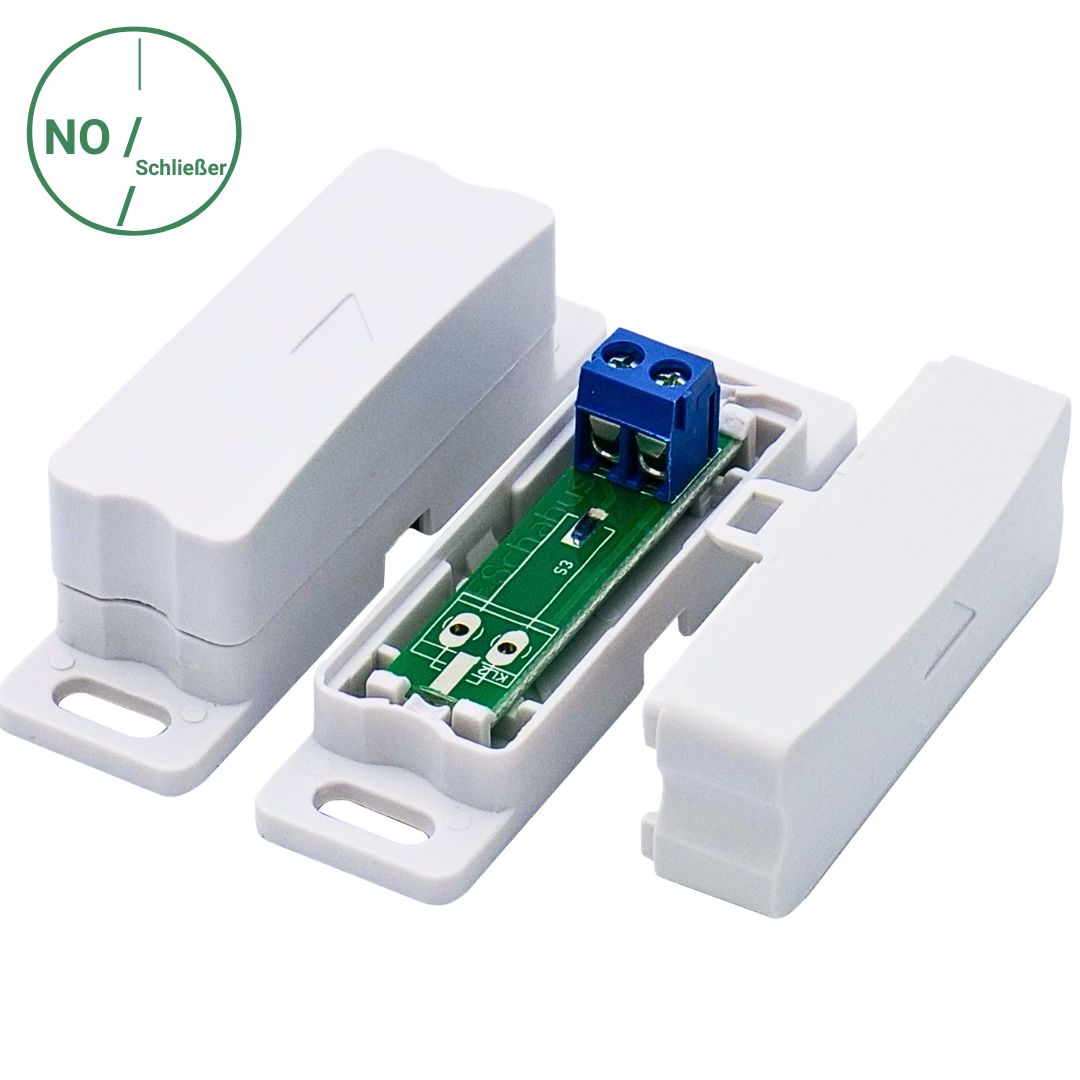

SHT 3001 Reedkontakt Schließer (NO) mit Sensor und Magnet für die Tür- und Fensterüberwachung von SchabusFunktionsweise des SHT 3001 Reedkontakts als Schließer (NO) mit Darstellung von offenem und geschlossenem Kontakt bei Annäherung eines MagnetenAbmessungen des SHT 3001 Reedkontakts mit identischen Gehäusen für Sensor und Magnet sowie empfohlenem SchaltabstandMontageanleitung für den SHT 3001 Reedkontakt mit richtiger Ausrichtung von Sensor und Magnet sowie Beispielen für fehlerhafte MontageTypische Einsatzbereiche des SHT 3001 Reedkontakts für Fenster, Türen, Alarmanlagen, Maschinenbau und GebäudeautomationTechnische Daten und Lieferumfang des SHT 3001 Reedkontakts Schließer (NO) mit Sensor, Magnet, Distanzplatten und MontageschraubenReed-Kontaktschalter (Schließer) SHT 3001Reed-Kontaktschalter (Schließer) SHT 3001

Reed-Kontaktschalter (Schließer) SHT 3001

Klarer Kontakt wenn's drauf ankommt

✓ Reed-Kontaktschalter als Schließer (SHT 3001)

✓ Universell für trockene Innenräume

✓Komfortabler Höhenausgleich durch Distanzplatten

✓Überwachungsschalter für Alarmanlagen, Endschalter, Modellbau
✓ 2-adriger Anschluss über Schraubklemme

12,50 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300760EAN: 4044764000940
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

⚙️ Funktion

Der SHT 3001 ist ein universell einsetzbarer Magnetschalter mit Schließerfunktion für trockene Innenräume. Befindet sich der Magnet in unmittelbarer Nähe des Schalters, schließt der integrierte Reedkontakt den Stromkreis. Entfernt sich der Magnet, wird der Kontakt wieder geöffnet.

🔍 Unterschied der Kontaktarten

Schließer: Kontakt schließt bei Annäherung des Magneten Öffner: Kontakt öffnet bei Annäherung des Magneten Wechsler: Kontakt wechselt zwischen zwei Zuständen Die Wahl der Kontaktart richtet sich nach der gewünschten Signalverarbeitung in Ihrer Anwendung.

🏠 Einsatzbereich

Tür- und Fensterrahmen Tür- und Fensterflügel Montage in trockenen Innenräumen Mit den beiliegenden Distanzplatten lässt sich der Kontaktschalter exakt an unterschiedliche Rahmenhöhen anpassen.

🔌 Anschluss Serienschaltung

Der Anschluss erfolgt über eine Klemme für ein Steuerungskabel vom Typ LIYY 2×0,14 mm². Das Kabel kann von beiden Seiten eingeführt werden. Dadurch ist eine Serienschaltung mehrerer Reed-Kontaktschalter problemlos möglich.

🔧 Technische Daten

Kontaktart: Schließer Schaltleistung: 10 W Belastbarkeit: max. 500 mA Schaltspannung: max. 20 V 2-adriger Anschluss Gehäusefarbe: Telegrau-4 Weitere RAL-Farben auf Anfrage

🔌 Optionales Zubehör

Für die Installation empfehlen wir eine flexible Steuerleitung vom Typ: LIYY 2×0,14 mm² Diese eignet sich ideal für die saubere und normgerechte Verdrahtung von Reed-Kontaktschaltern in Steuerstromkreisen.

⚠️ Sicherheitshinweis

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch fachkundiges Personal durchgeführt werden. Vor Installations- oder Wartungsarbeiten ist die Spannungsfreiheit sicherzustellen. Die Installation hat entsprechend der geltenden Vorschriften und Normen zu erfolgen. Dieser Reed-Kontaktschalter verfügt über keine Kabelbruchsicherung und ist daher nicht als Erweiterung für Schabus Abluft- oder Klimasteuerungen geeignet. Unsachgemäße Installation kann zu Fehlfunktionen oder Sachschäden führen.

  • 1× Reed-Kontaktschalter SHT 3001 (Schließer)
  • 4× Distanzplatten zum Höhenausgleich
  • Montagematerial
Betriebsspannung25 V AC | 60 V DC
Schaltleistung0,5 A
SchutzartIP 20
Betriebstemperatur-15° C / +40° C
Abmessungen (H×B×T)

55x15x5 mm, 55x15x18 mm
