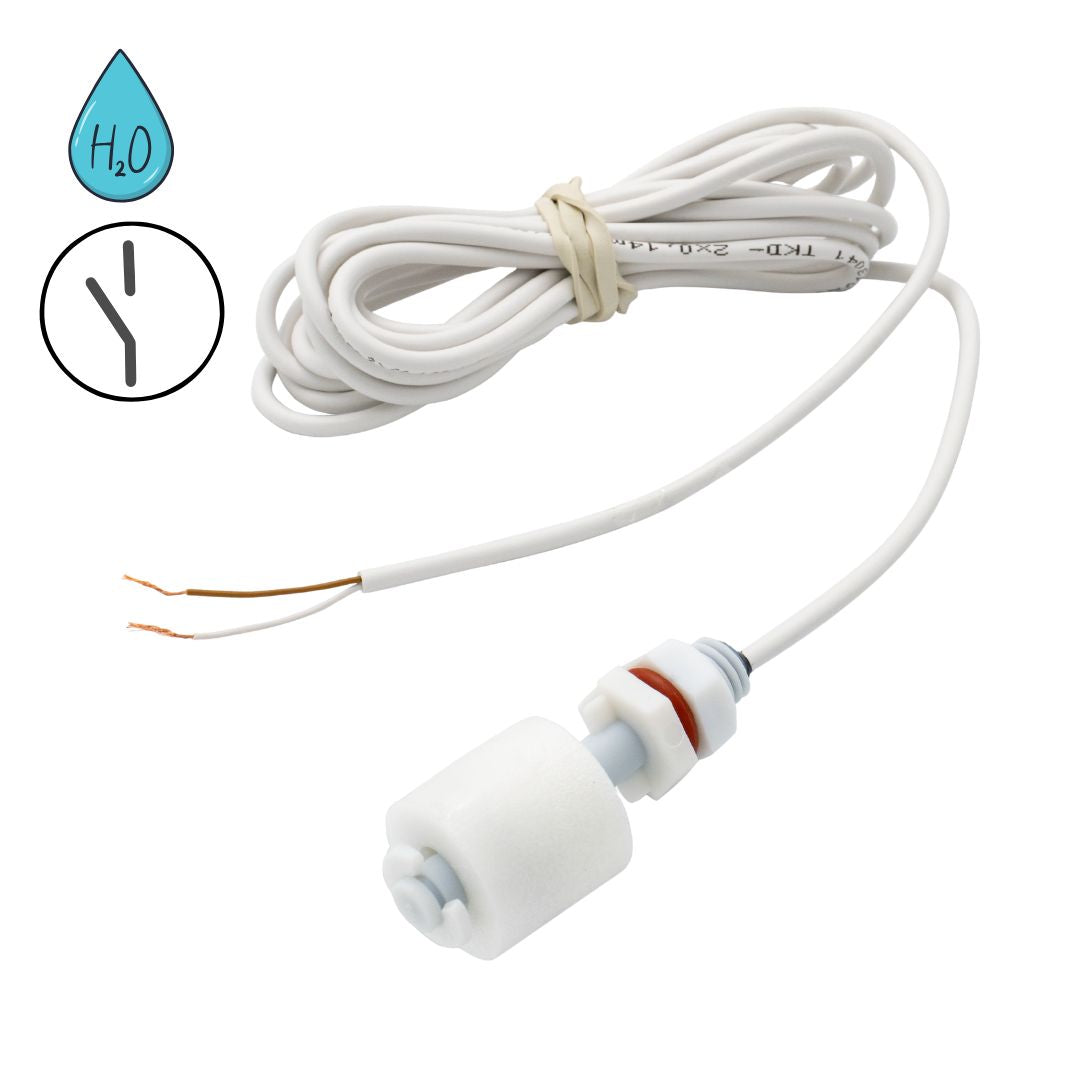

Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer
SHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff Schließer Kontakt zur PegelüberwachungSHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff mit Schließerkontakt (NO), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Wassertanks, Zisternen, Pumpenschächten und Behältern.SHT 5010 Mini-Schwimmerschalter aus PP-Kunststoff mit Schließerkontakt (NO) zur automatischen Pegelüberwachung. Der kompakte Schwimmerschalter erkennt Flüssigkeitsstände ab ca. 4 cm und eignet sich für Wassertanks, Zisternen, Regenwasseranlagen, Pumpenschächte, Maschinen sowie Heizöl- und Brennstofftanks. Kompatibel mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Technische Übersicht des Mini-Schwimmerschalters SHT 5010 aus PP-Kunststoff mit Schließerkontakt (NO), Abmessungen, technischen Daten, Schaltfunktion, Anschlussbeispiel, Lieferumfang und optionalem Zubehör. Geeignet zur zuverlässigen Pegelüberwachung mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/SchließerSchwimmerschalter SprengzeichnungMini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer
★ 5.0 · 1 Bewertung

Mini-Schwimmerschalter SHT 5010 Kunststoff | NC/NO Öffner/Schließer

Mini-Schwimmerschalter aus Kunststoff für viele Flüssigkeiten

✓ Mini-Schwimmerschalter aus Kunststoff für Pegelüberwachung ab ca. 4 cm

✓ Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion
✓ Geeignet für Wasser sowie viele weitere Flüssigkeiten ab 0,7 g/cm³

✓ Ideal für SCHABUS SHT 5000, SHT 5001 und SHT 5002

✓ 2,5 m LIYY-Steuerleitung (verlängerbar bis 50 m)

✓ Wartungsfreier Reedkontakt – komplett vergossen

✓Empfehlung:  Montagewinkel (Artikel 300787) gleich mitbestellen!

35,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200940EAN: 4044764002258
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

Zuverlässige Pegelüberwachung für Wasser und viele weitere Flüssigkeiten

Die Mini-Schwimmerschalter aus Kunststoff überwachen zuverlässig Flüssigkeitsstände ab einer Pegelhöhe von ca. 4 cm. Sie eignen sich ideal als Zubehör für die Profi-Wassermelder SHT 5000, SHT 5001 und SHT 5002 sowie für zahlreiche Steuerungs- und Überwachungsaufgaben.

Typische Einsatzbereiche

  • Tanks und Zisternen

  • Pumpenschächte und Sammeltanks

  • Überlaufüberwachung

  • Anwendungen mit dauerhaft feuchter Umgebung

  • Flüssigkeiten wie Wasser, Heizöl, Diesel, Pflanzen- oder Schmieröle

Montagehinweis

Für eine sichere und möglichst senkrechte Einbaulage (max. 30° Abweichung) empfehlen wir den Montagewinkel Artikel 300787.

Bei Einsatz in ungeschützten Außengewässern empfehlen wir zusätzlich den
Schmutzfangkorb Artikel 300320 zum Schutz vor Laub, Schmutz oder Kleintieren.

Schwimmer regelmäßig auf Ablagerungen und freie Beweglichkeit prüfen!

Kabel & Verlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Empfohlener Querschnitt: 2 × 0,14 mm² (LIYY).

Bei Parallelschaltung addieren sich die einzelnen Leitungslängen.

Hinweise zur Kabelführung und Einsatzbereich

Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.

⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.



RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24

Die Schutzbeschaltung erhöht die zulässigen Schaltwerte des Schwimmerschalters nicht.

🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

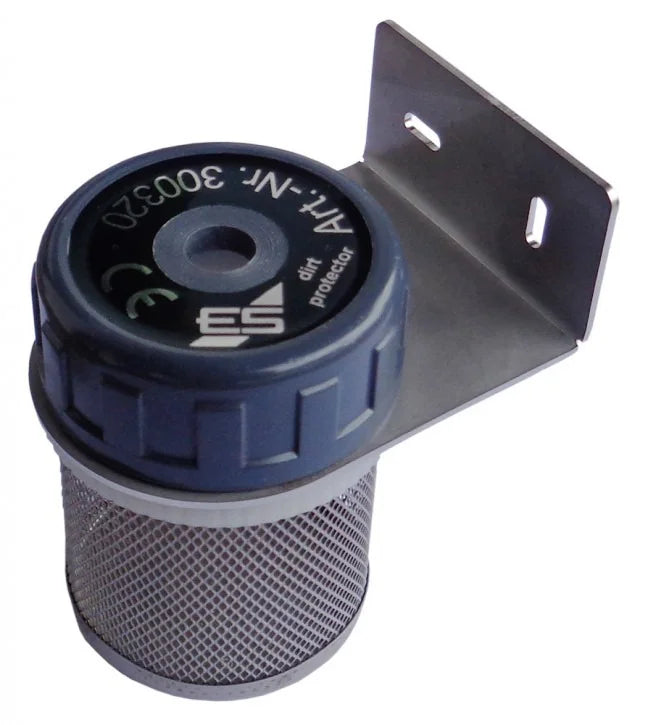

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.

  • Mini-Schwimmerschalter Kunststoff
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion
  • 2,5 m LIYY-Steuerleitung
  • Betriebsanleitung
Schaltleistung24 V AC/60V DC/max. 500 mA
SchutzartIP 68, Kabel nur kurzzeitig wasserfest
Betriebstemperatur-20°C / +80°C max.
Abmessungen (H×B×T)

L=58 mm x Ø 23 mm

Anschlussleitung2 x 0,14 mm², 2,5 m, Sonderlänge auf Anfrage
WEEE-Reg.-Nr.DE91394868

Montage

  • Einbaulage senkrecht,
  • max. ±30° Neigung

Medium

  • min. 0,7g/cm³ Dichte, drucklos
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

Ist der SHT 5010 ein Öffner oder ein Schließer?

Die Funktion lässt sich durch Umdrehen des Schwimmkörpers einstellen. Bei Schließerfunktion schließt der Kontakt bei steigendem Pegel; bei Öffnerfunktion öffnet er. Der SHT 5010 besitzt zwei Anschlussadern und ist kein Wechsler.

Wie kehre ich die Schaltfunktion um?

Schalten Sie die Anlage vor dem Umbau frei. Lösen Sie den Sicherungsring am unteren Schaftende und ziehen Sie den Schwimmkörper ab. Kippen Sie ihn um 180°, sodass Ober- und Unterseite vertauscht werden. Danach wieder aufschieben und den Sicherungsring vollständig einsetzen. Prüfen Sie anschließend die freie Bewegung und beide Schaltzustände.

Wie muss der Schwimmerschalter eingebaut werden?

Der Schaft muss senkrecht stehen; maximal zulässig sind 30° Abweichung. Der Schwimmer darf weder die Behälterwand noch Einbauten oder Leitungen berühren. Der Montagewinkel Artikel 300787 ist als separates Zubehör erhältlich.

Ab welchem Wasserstand schaltet der SHT 5010?

Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich. Die tatsächliche Schalthöhe hängt von der Einbauposition und der Anwendung ab. Prüfen Sie den Schaltpunkt deshalb im eingebauten Zustand mit dem vorgesehenen Medium.

Für welche Flüssigkeiten ist er geeignet?

Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Als Anwendungen kommen beispielsweise Wasser, Heizöl, Diesel sowie Pflanzen- und Schmieröle infrage. Zusätzlich muss die Materialverträglichkeit bei der vorgesehenen Temperatur gegeben sein. Eine elektrische Leitfähigkeit der Flüssigkeit ist für die Funktion nicht erforderlich.

Mit welchen SCHABUS-Geräten kann ich ihn verwenden?

Der SHT 5010 ist als Zubehör für SHT 5000, SHT 5001 und SHT 5002 vorgesehen. Anschluss, benötigte Kontaktfunktion und Einstellungen richten sich nach der Anleitung des jeweiligen Geräts.

Kann ich eine Pumpe direkt anschließen?

Der SHT 5010 ist kein universeller Pumpenschalter. Pumpen und andere induktive oder kapazitive Lasten können den Reedkontakt beschädigen. Verwenden Sie eine geeignete Steuerung und beachten Sie die zulässigen Schaltwerte sowie die erforderliche Schutzbeschaltung.

Brauche ich eine Freilaufdiode oder ein RC-Glied?

Das hängt von der angeschlossenen Last und deren Versorgung ab. Eine Freilaufdiode kommt für geeignete Gleichstromlasten infrage; bei Wechselstrom ist eine passende andere Schutzbeschaltung erforderlich. Am vorgesehenen Sensoreingang eines SCHABUS-Wassermelders richten Sie sich nach dessen Anschlussanleitung. Schutzbauteile erhöhen die zulässigen Schaltwerte nicht.

Darf ich die Anschlussleitung verlängern und unter Wasser verlegen?

Für die genannten SCHABUS-Wassermelder sind maximal 50 m Gesamtleitungslänge je Meldelinie vorgesehen; bei Parallelschaltung werden die Leitungslängen addiert. Beachten Sie die gerätebezogenen Vorgaben und verwenden Sie dünne, ungeschirmte LIYY-Leitung. Die Leitung ist nur kurzzeitig wasserfest und nicht für dauerhaftes Untertauchen vorgesehen. Verbindungsstellen vor Feuchtigkeit schützen.

Ist der Schwimmerschalter wartungsfrei?

Der vergossene Reedkontakt benötigt keine Kontaktreinigung. Der bewegliche Schwimmer kann jedoch durch Beläge oder Fremdkörper blockieren. Prüfen und reinigen Sie ihn regelmäßig entsprechend den Einsatzbedingungen. Kontrollieren Sie danach die freie Bewegung, beide Schaltzustände und die angeschlossene Melde- oder Steuerfunktion.
