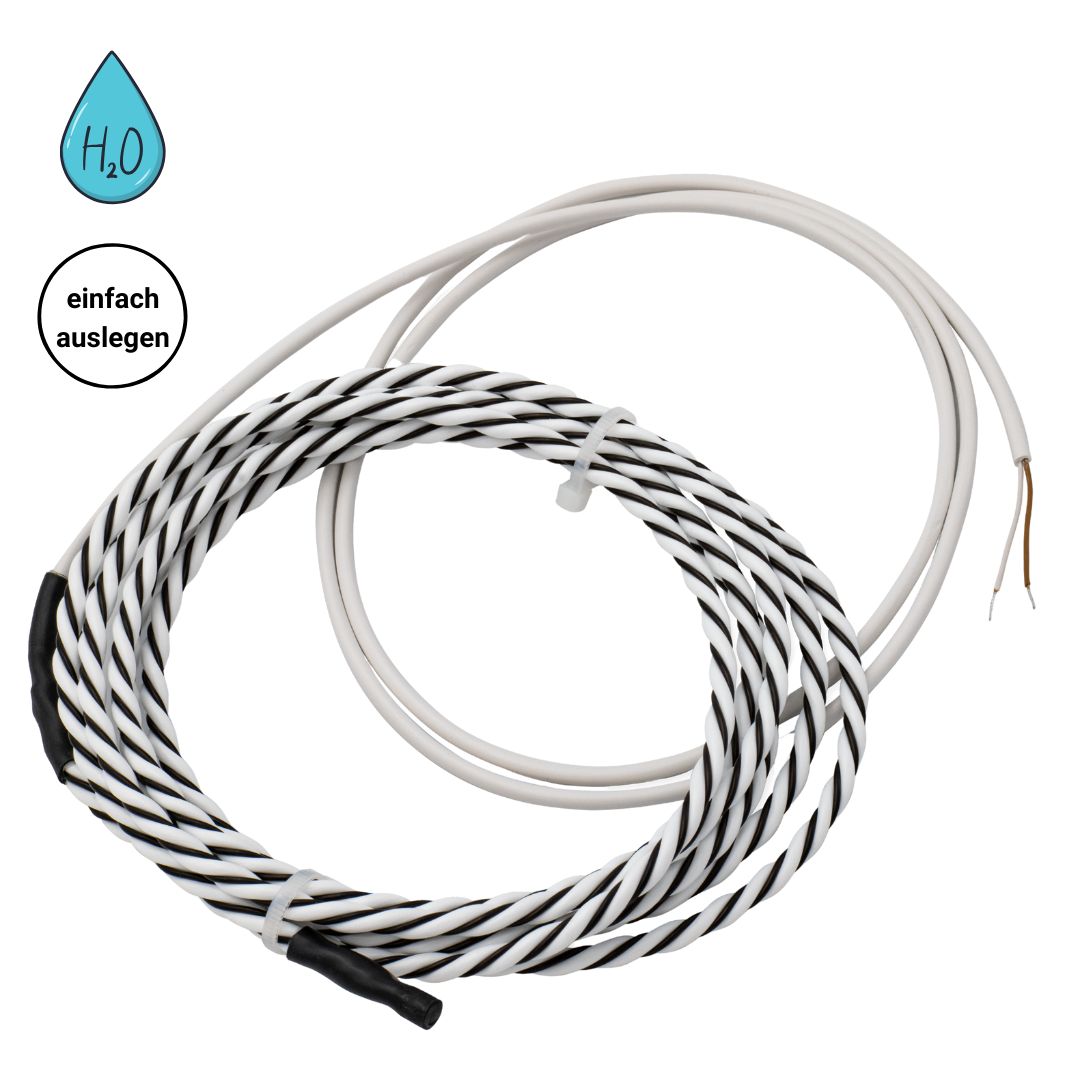

• Sensorkabel_300746_Hauptbild

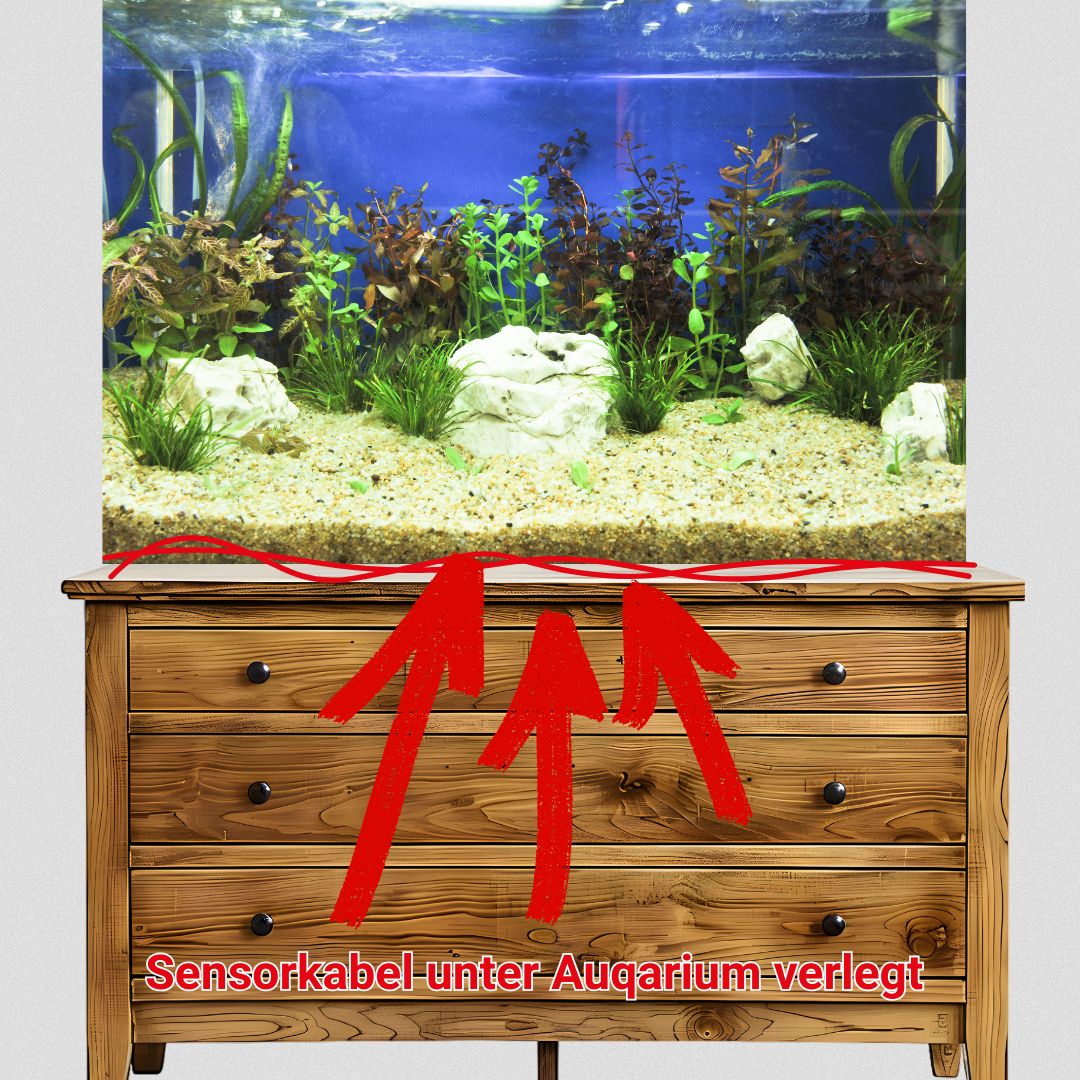

  • Sensorkabel unter Aquarium verlegt Skizze
  • Sensorkabel_300746_Hauptbild
  • Aqua-Scanner SHT 5020
  • Sensorkabel unter Aquarium verlegt Skizze
  • Aqua-Scanner SHT 5020
  • Aqua-Scanner SHT 5020
  • Aqua-Scanner SHT 5020

Aqua-Scanner SHT 5020

Aqua-Scanner SHT 5020

109,00 €
109,00 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

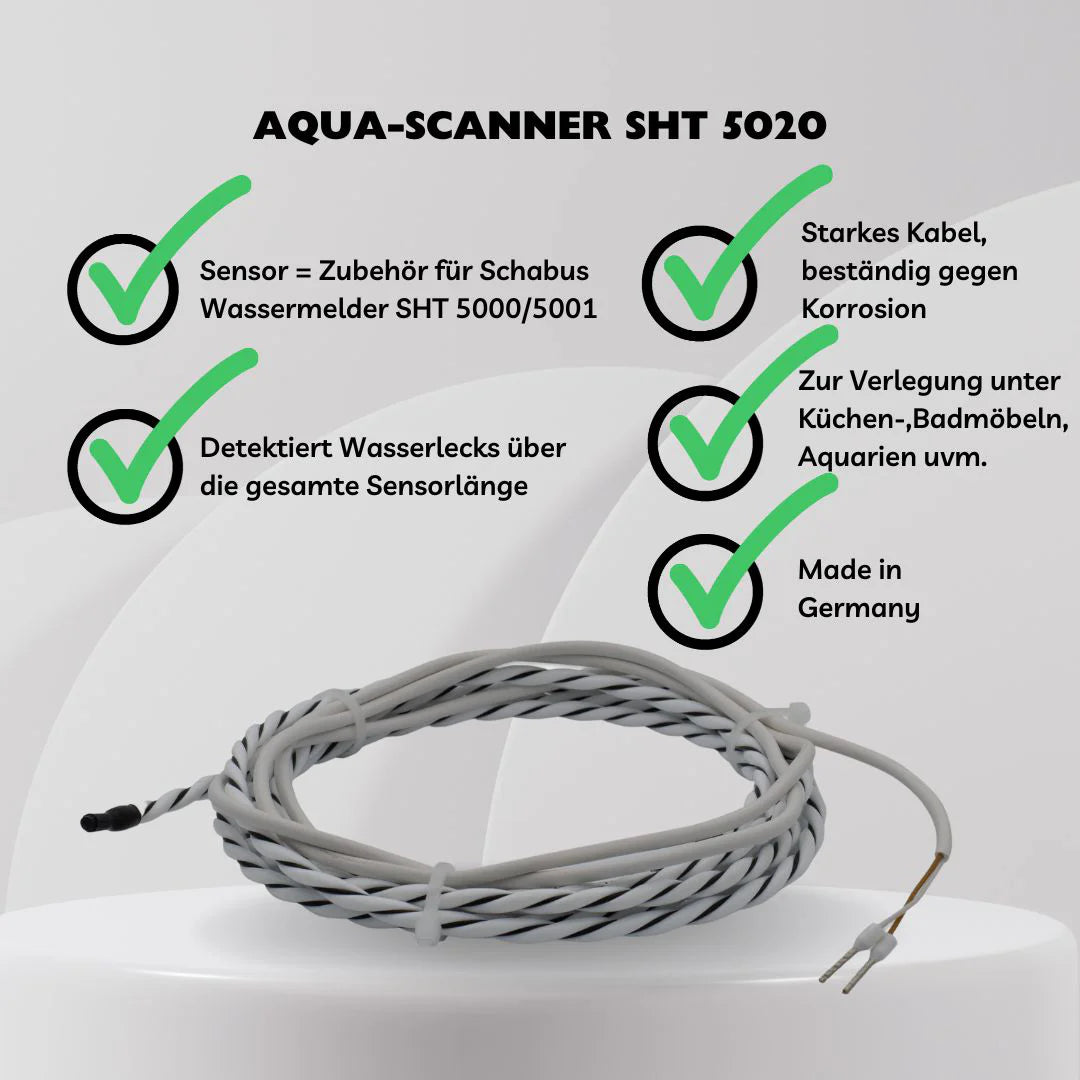

✅Zubehör für SCHABUS Wassermelder SHT 5000, 5001

✅Zur Verlegung unter Küchen- und Badmöbeln, unter Aquarien, unter Rohren, Wannen, Tanks … , unter anderen Einrichtungen, bei denen flächig Wasser austreten kann, bei Innenprojekten wie Rechenzentren / Kontrollräume / HVAC / IOT

✅1 m Kabel (verlängerbar auf Anfrage), im Anschluß Sensorleitung, Sensorkabel 2 m (verlängerbar auf Anfrage) bis max. 1500 Meter, zwei Sensordrähte, in Fluorpolymer-Trägerstab, Sensorkabel trocknet innerhalb von 15 Sekunden und resetet automatisch

✅Mechanisch stark, beständig gegen Korrosion, Abriebfestigkeit > 65 Zyklen gemäß UL 719
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 300746

Lieferzeit: 2-3 Werktage

Vollständige Details anzeigen
Sensorkabel_300746_Hauptbild

Aqua-Scanner SHT 5020

109,00 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

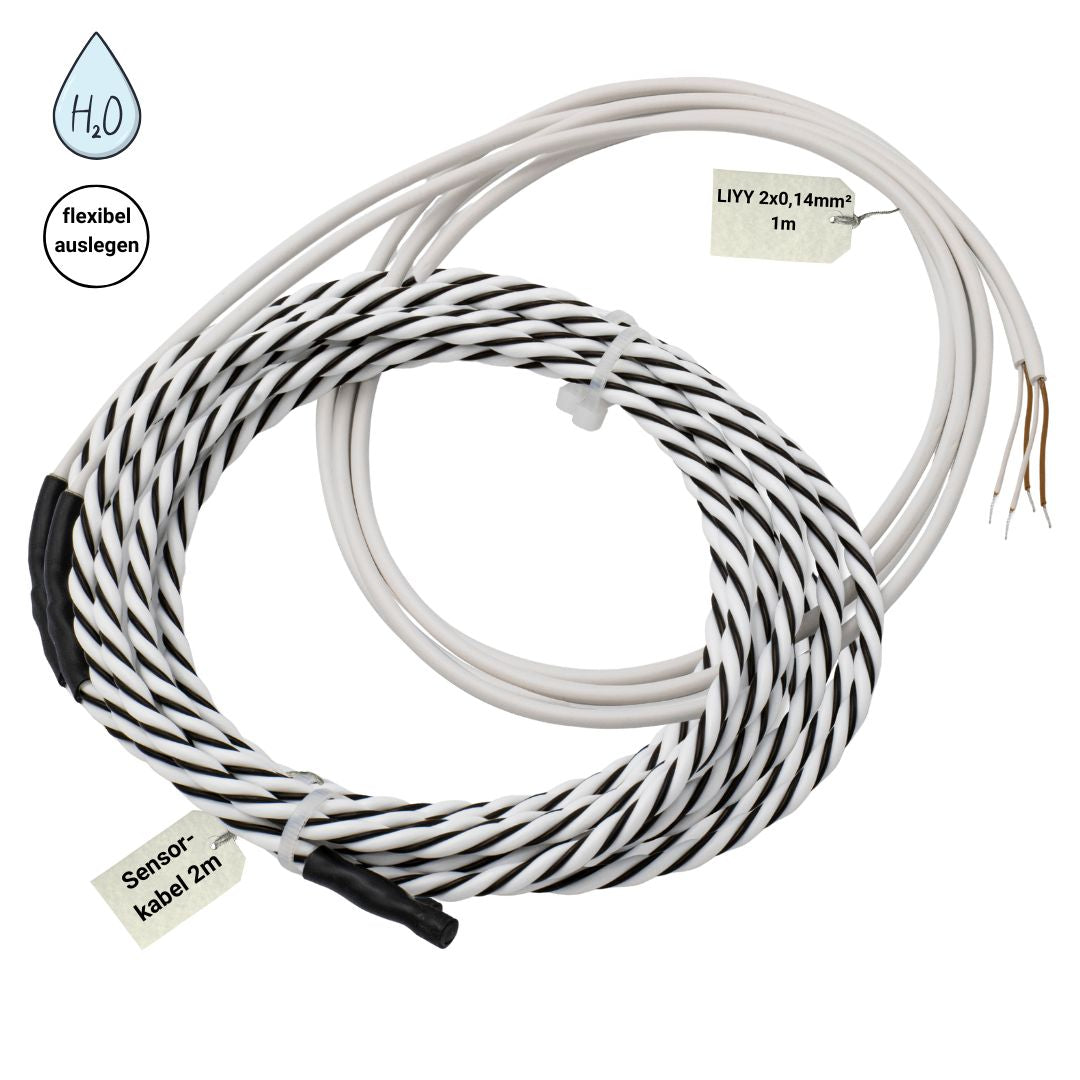

📦 Lieferumfang

  • Aqua-Scanner SHT 5020

  • 2 m Sensorkabel

  • 1 m LIYY-Steuerleitung 2 × 0,14 mm² (fest verbunden)

  • Betriebsanleitung


💧 SHT 5020 – Flächige Leckageüberwachung statt Punktmessung

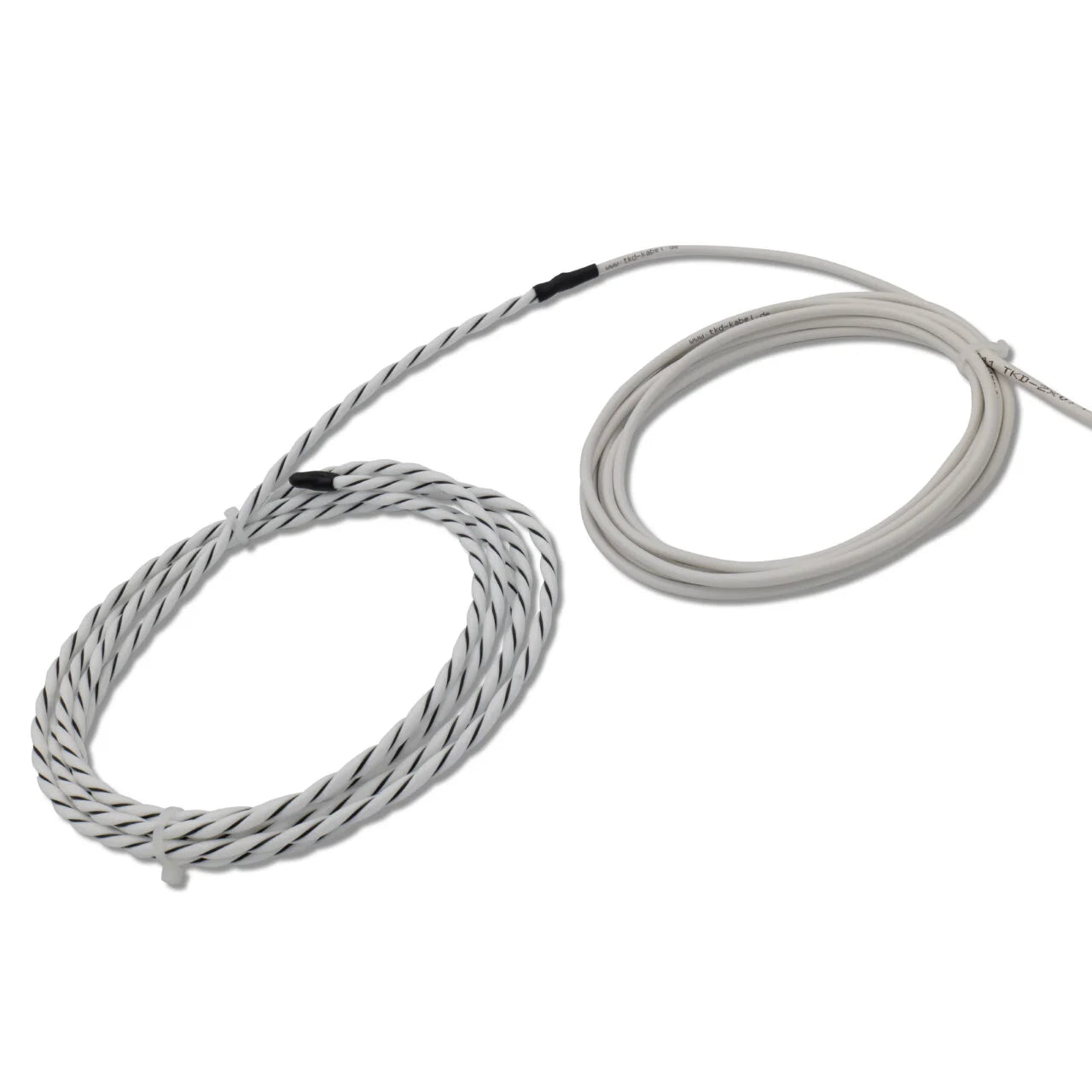

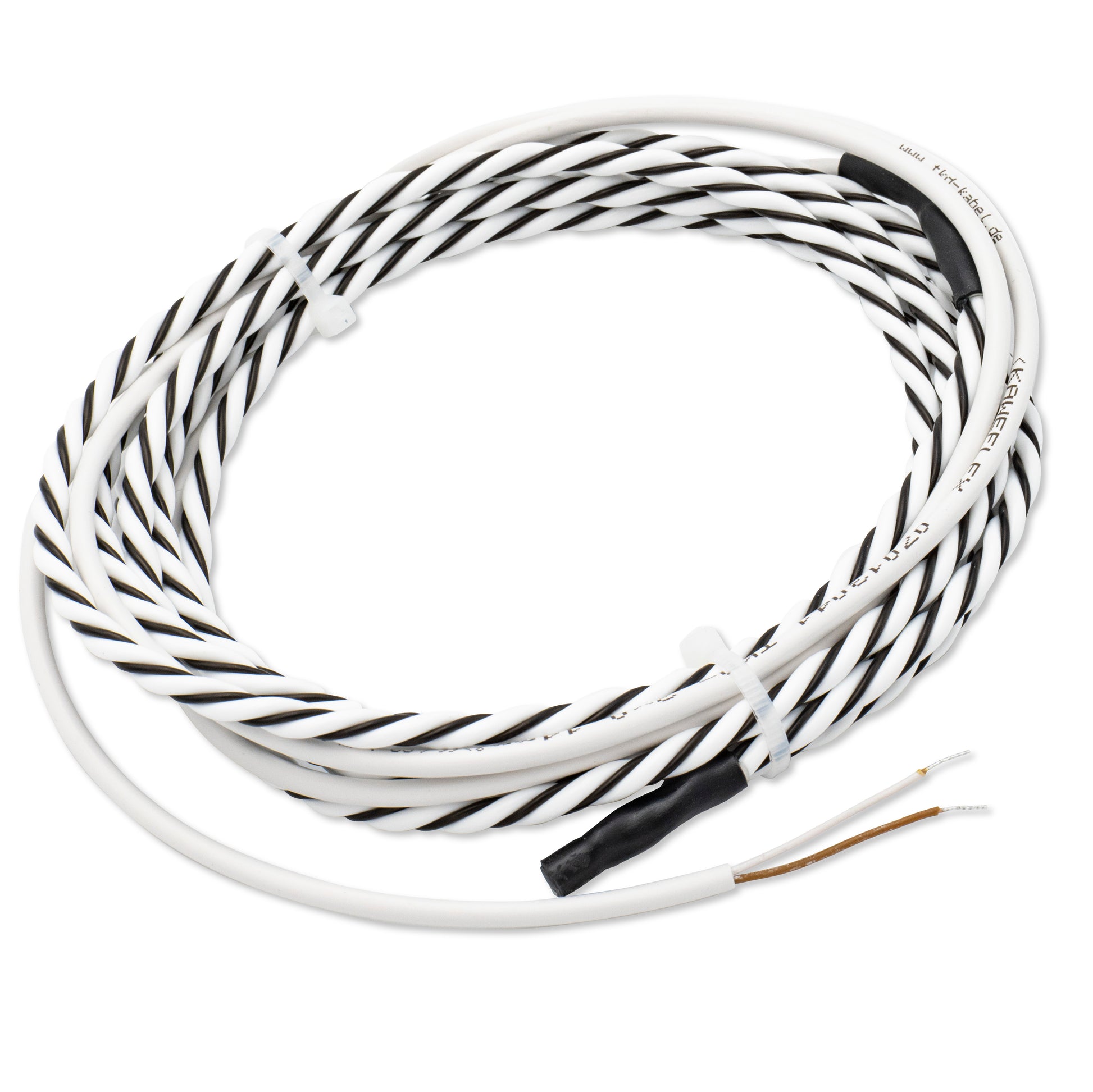

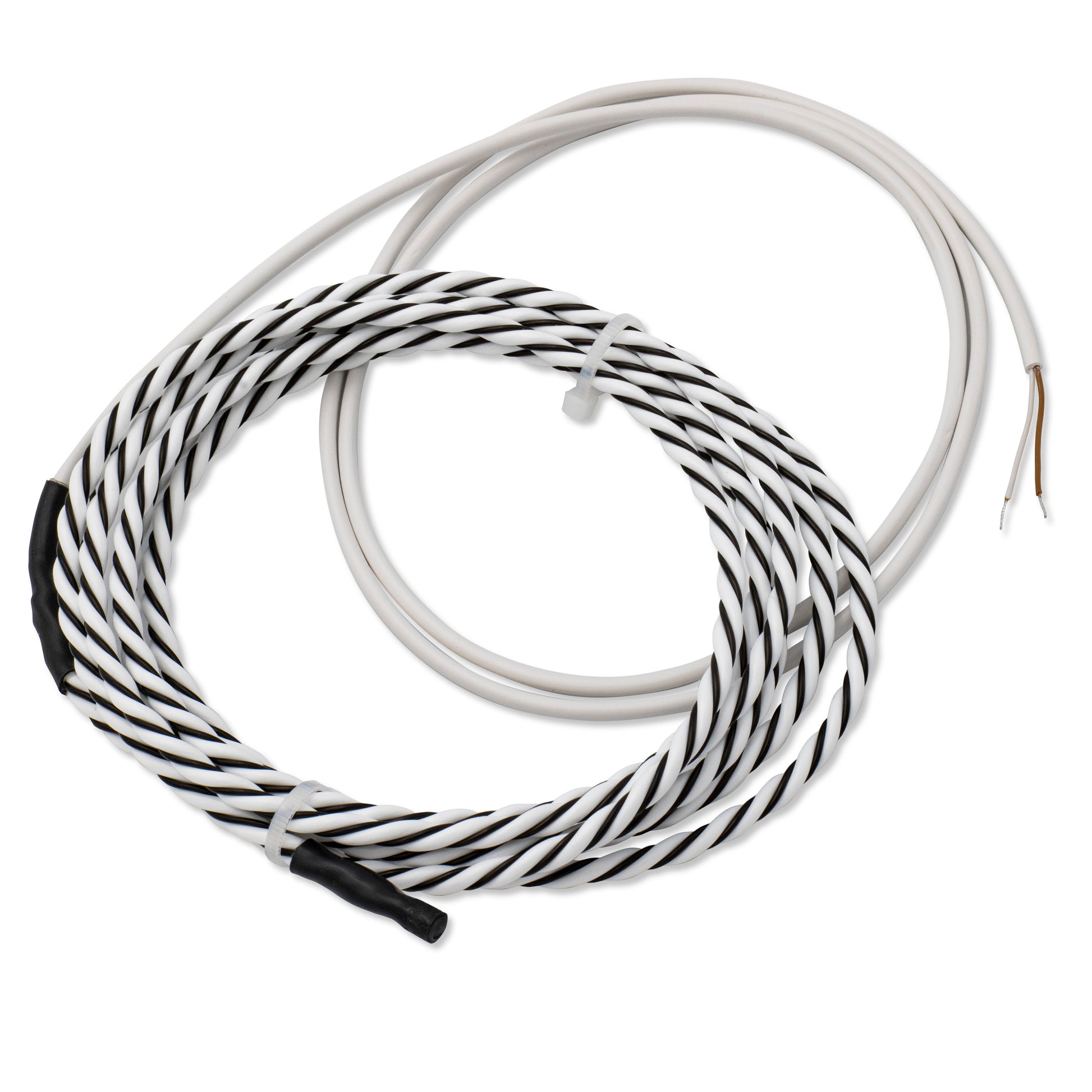

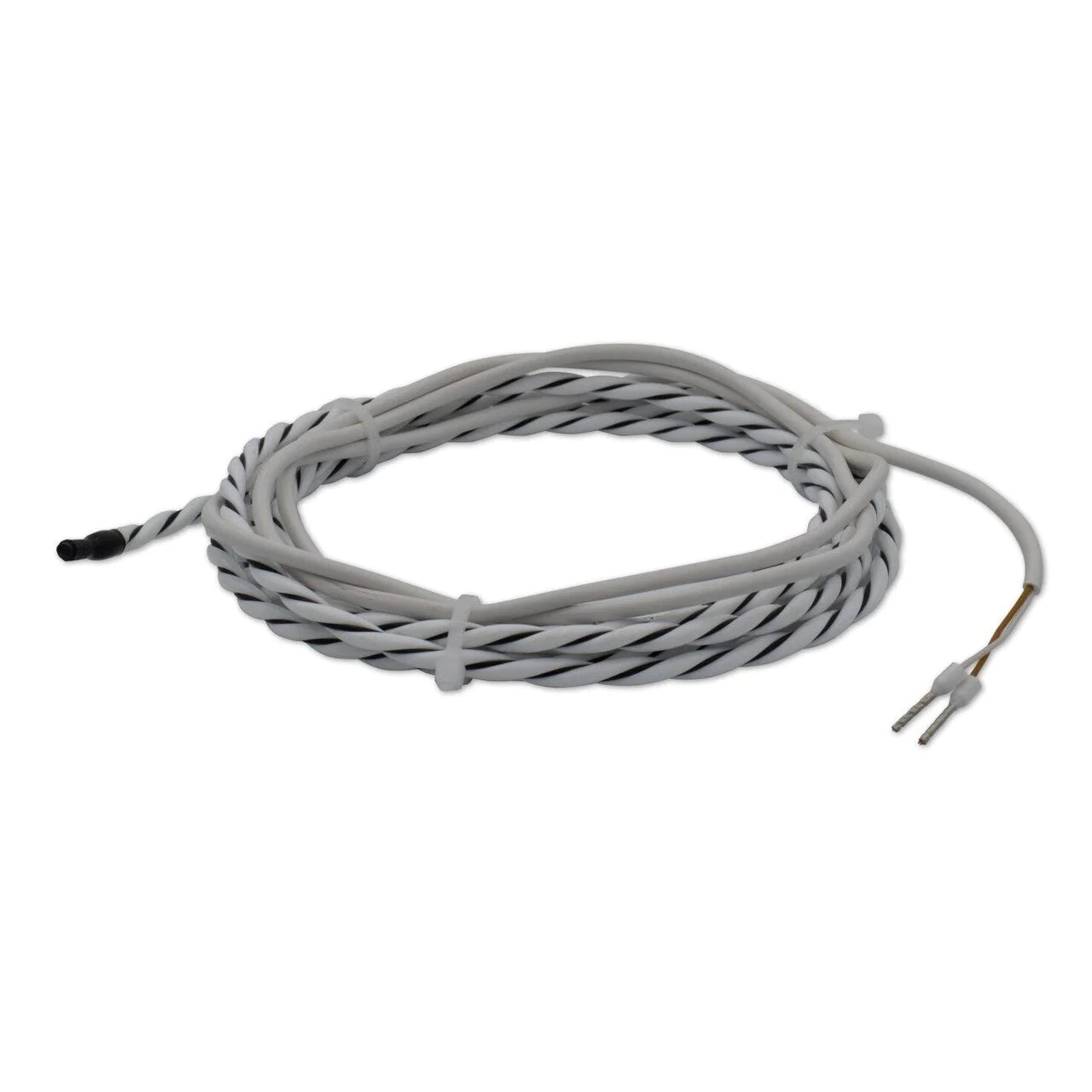

Der Aqua-Scanner SHT 5020 ist ein 2 m langer Leckage-Sensor zur flächigen Überwachung.
Im Gegensatz zu klassischen Punkt- oder Gabelsensoren erkennt er Wasser entlang seiner gesamten Länge.

Bereits kleinste Tropfen oder dünne Wasserfilme lösen eine Alarmmeldung aus.


🛠️ Aufbau & Technologie

  • Leitfähigkeits-Polymer-Technologie

  • metallfrei

  • zwei Sensordrähte im Fluorpolymer-Träger

  • abriebfest

  • korrosionsbeständig

  • reinigungsfähig

Das Sensorkabel kann bei Bedarf mit einem feuchten Tuch gereinigt werden.


🧩 Typische Einsatzbereiche

Ideal zur flächigen Verlegung:

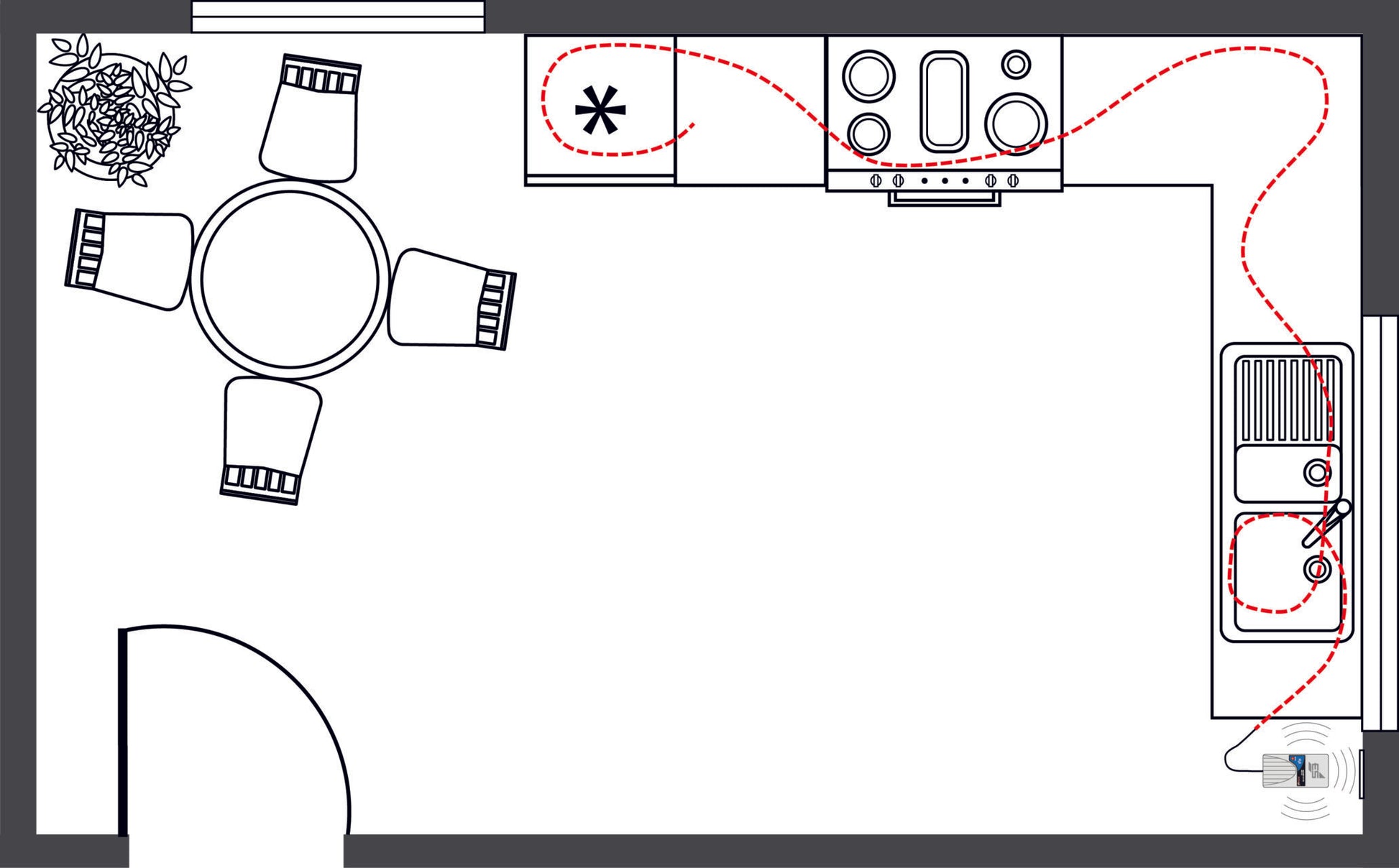

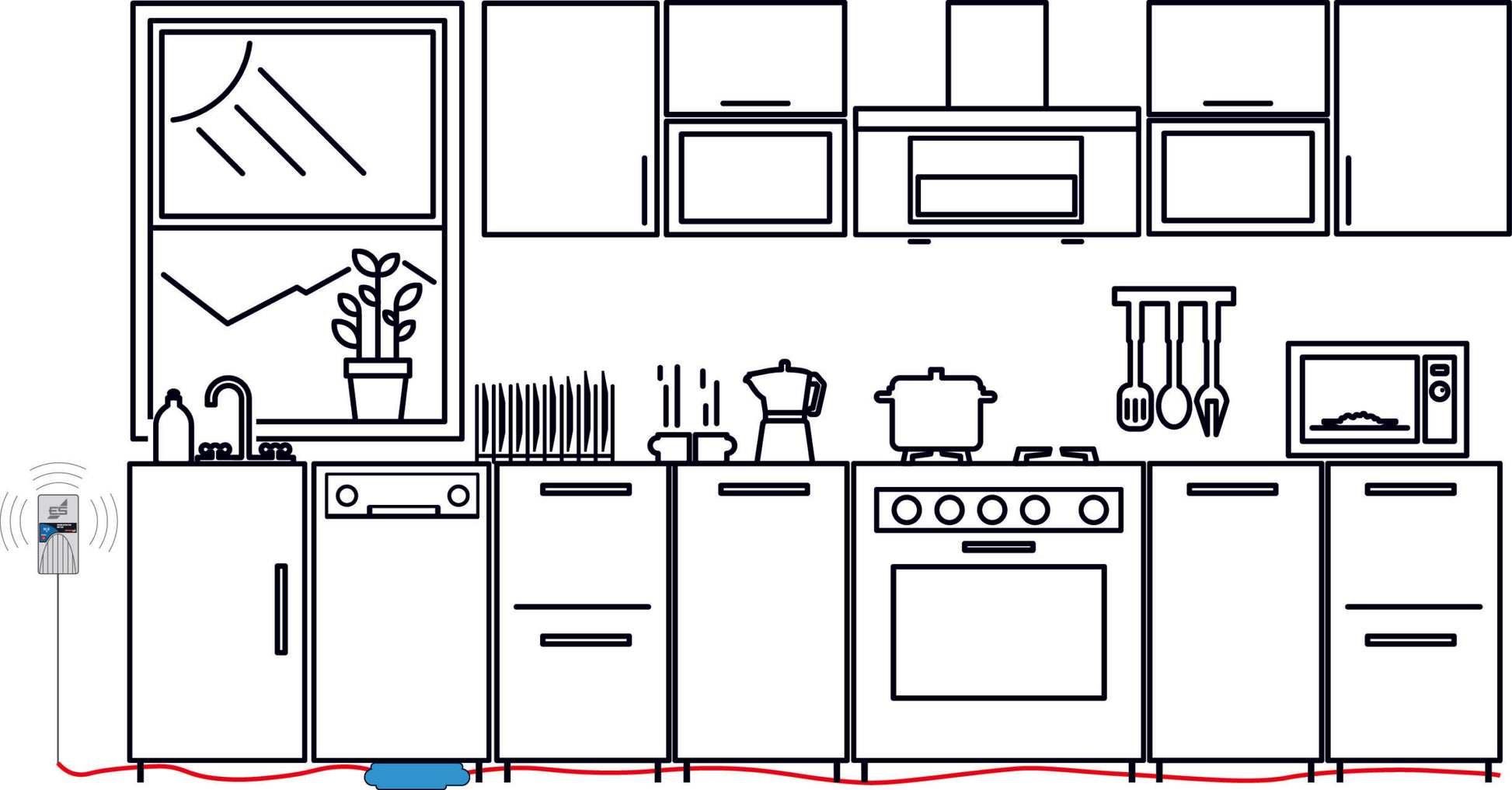

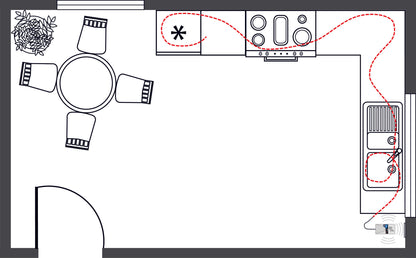

  • unter Küchen- und Badmöbeln

  • hinter Einbauten

  • entlang von Rohrleitungen

  • unter Aquarien

  • in Revisionsschächten (zugänglich)

  • in Technikräumen

  • in HLK-Anlagen

  • in Rechenzentren

Der Scanner überwacht ganze Flächen – nicht nur einzelne Tiefpunkte.


🔌 Anschluss

Anschluss ausschließlich an:

  • SHT 5000

  • SHT 5001

Verkabelung über ungeschirmte LIYY-Leitung
max. 2 × 0,14 mm²
max. 50 m Gesamtlänge pro Sensorkreis


📏 Verlängerung

Werkseitige Länge: 2 m
Verlängerbar bis 50 m
(empfohlene Leitung: LIYY 2 × 0,14 mm²)


⚠️ Hinweise

  • Nicht für dauerhaft überflutete Bereiche geeignet

  • Nicht für permanente Flüssigkeitseinwirkung vorgesehen

  • LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegen



🔧 Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücke


Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Farbe weiß / schwarz
Gewicht 500 g / 15 m
Leitung 1 Meter, 2 x 0,14 mm², LIYY-Leitung, verlängerbar
Material 2*30 AWG, leitfähiges Fluorpolymer

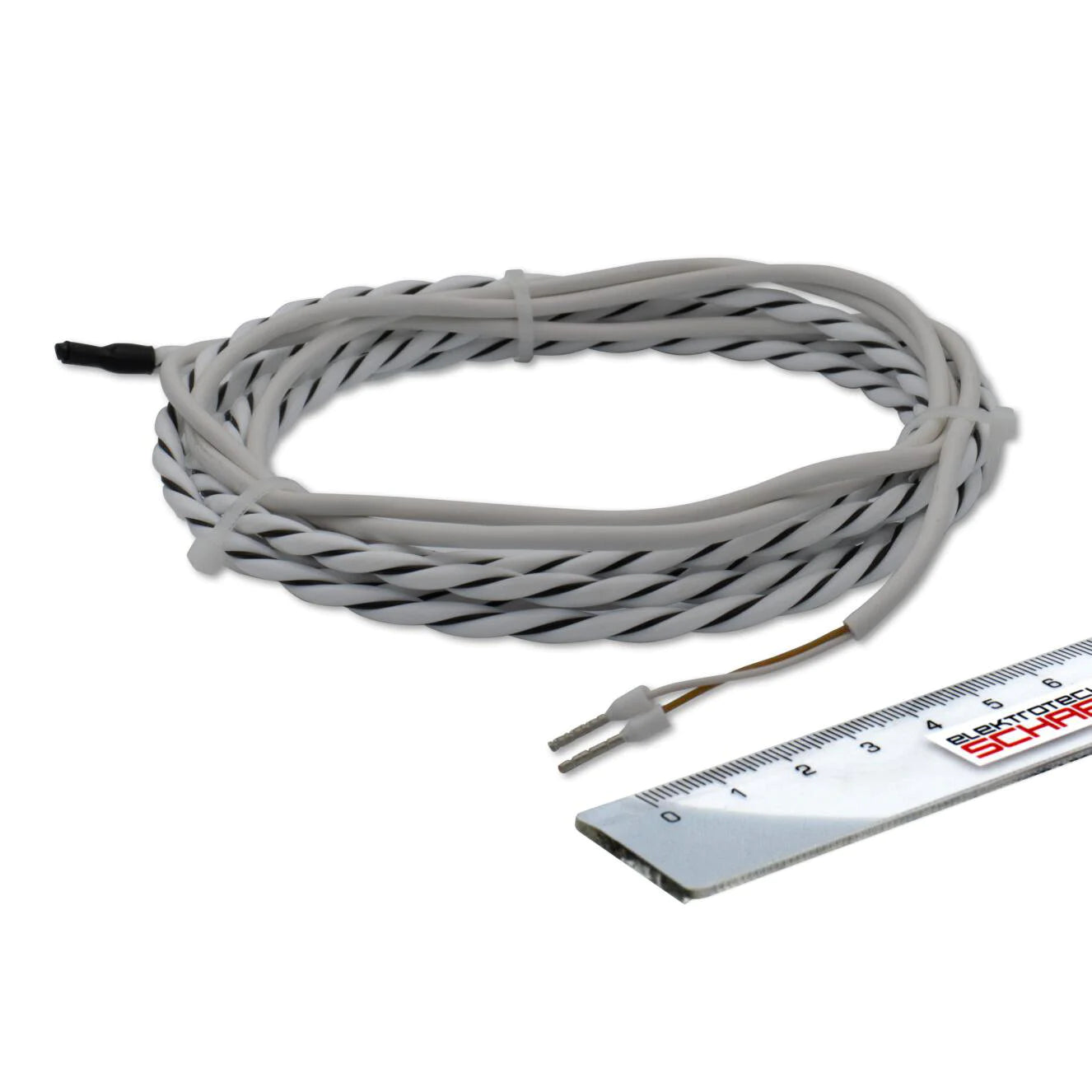

Sensor 2 Meter, auf Anfrage verlängerbar, max. 1500 m, Ø 4,5 mm nominal, Sensorleitung 2-polig, nicht ortend, Trocknungszeit ca. 15 Sekunden
Temperatur max. +70°C Dauerbetriebstemperatur

❓ Wie funktioniert der Aqua Scanner SHT 5020?

Der Aqua Scanner erkennt kleinste Mengen Wasser entlang seiner gesamten Kabellänge. Das Sensorkabel besteht aus zwei eingebetteten Leitern – kommt Wasser dazwischen, registriert das der angeschlossene Wassermelder und löst Alarm aus.

❓ Wo kann ich den Sensor verlegen?

Das Kabel kann flach unter Küchenzeilen, hinter Badmöbeln, rund um Tanks, Rohre oder Aquarien verlegt werden. Auch technische Bereiche wie Rechenzentren oder Kabelschächte sind ideal. Wichtig: Nur in trockenen Normalbereichen einsetzen – nicht dauerhaft unter Wasser.

❓ Ist das Kabel wasserfest oder sogar untertauchbar?

Das Sensorkabel ist feuchtigkeitsresistent, aber nicht für dauerhafte Unterwasser-Anwendungen geeignet. Bei längerer Durchnässung kann es zu Fehlalarmen kommen.

❓ Wie lang ist das Kabel und kann ich es verlängern?

Standardlänge des schwarz-weiß-geringelten Sensorkabels: 2 Meter. Das Sensorkabel ist auf Wunsch bis 1500 m verlängerbar.
Zum Anschluss wird eine LiYY-Steuerleitung (2 × 0,14 mm², max. 20 m) verwendet.

❓ Welcher Wassermelder ist mit dem Sensor kompatibel?

Der Aqua Scanner SHT 5020 kann mit folgenden Schabus-Wassermeldern verwendet werden:
SHT 5000 und SHT 5001

❓ Wie reinige ich das Sensorkabel?

Ganz einfach mit einem feuchten, sauberen Tuch abwischen – keine aggressiven Reinigungsmittel verwenden.

❓ Was passiert bei destilliertem oder sehr reinem Wasser?

Reines Wasser leitet kaum Strom. In solchen Fällen kann das Sensorkabel keine Leckage erkennen. Das betrifft z. B. destilliertes Wasser oder Kondensat aus Klimaanlagen.

💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.

Customer Reviews

Based on 1 review
100%
(1)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
A
Anonymous

Schneller Versand, ordentlich verpackt, Produkt wie erwartet.

Beschreibung

📦 Lieferumfang

  • Aqua-Scanner SHT 5020

  • 2 m Sensorkabel

  • 1 m LIYY-Steuerleitung 2 × 0,14 mm² (fest verbunden)

  • Betriebsanleitung


💧 SHT 5020 – Flächige Leckageüberwachung statt Punktmessung

Der Aqua-Scanner SHT 5020 ist ein 2 m langer Leckage-Sensor zur flächigen Überwachung.
Im Gegensatz zu klassischen Punkt- oder Gabelsensoren erkennt er Wasser entlang seiner gesamten Länge.

Bereits kleinste Tropfen oder dünne Wasserfilme lösen eine Alarmmeldung aus.


🛠️ Aufbau & Technologie

  • Leitfähigkeits-Polymer-Technologie

  • metallfrei

  • zwei Sensordrähte im Fluorpolymer-Träger

  • abriebfest

  • korrosionsbeständig

  • reinigungsfähig

Das Sensorkabel kann bei Bedarf mit einem feuchten Tuch gereinigt werden.


🧩 Typische Einsatzbereiche

Ideal zur flächigen Verlegung:

  • unter Küchen- und Badmöbeln

  • hinter Einbauten

  • entlang von Rohrleitungen

  • unter Aquarien

  • in Revisionsschächten (zugänglich)

  • in Technikräumen

  • in HLK-Anlagen

  • in Rechenzentren

Der Scanner überwacht ganze Flächen – nicht nur einzelne Tiefpunkte.


🔌 Anschluss

Anschluss ausschließlich an:

  • SHT 5000

  • SHT 5001

Verkabelung über ungeschirmte LIYY-Leitung
max. 2 × 0,14 mm²
max. 50 m Gesamtlänge pro Sensorkreis


📏 Verlängerung

Werkseitige Länge: 2 m
Verlängerbar bis 50 m
(empfohlene Leitung: LIYY 2 × 0,14 mm²)


⚠️ Hinweise

  • Nicht für dauerhaft überflutete Bereiche geeignet

  • Nicht für permanente Flüssigkeitseinwirkung vorgesehen

  • LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegen



🔧 Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücke


Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Technische Informationen
Farbe weiß / schwarz
Gewicht 500 g / 15 m
Leitung 1 Meter, 2 x 0,14 mm², LIYY-Leitung, verlängerbar
Material 2*30 AWG, leitfähiges Fluorpolymer
Sensor 2 Meter, auf Anfrage verlängerbar, max. 1500 m, Ø 4,5 mm nominal, Sensorleitung 2-polig, nicht ortend, Trocknungszeit ca. 15 Sekunden
Temperatur max. +70°C Dauerbetriebstemperatur
Downloads
Anschlussbeispiele
FAQ - Häufige Fragen

❓ Wie funktioniert der Aqua Scanner SHT 5020?

Der Aqua Scanner erkennt kleinste Mengen Wasser entlang seiner gesamten Kabellänge. Das Sensorkabel besteht aus zwei eingebetteten Leitern – kommt Wasser dazwischen, registriert das der angeschlossene Wassermelder und löst Alarm aus.

❓ Wo kann ich den Sensor verlegen?

Das Kabel kann flach unter Küchenzeilen, hinter Badmöbeln, rund um Tanks, Rohre oder Aquarien verlegt werden. Auch technische Bereiche wie Rechenzentren oder Kabelschächte sind ideal. Wichtig: Nur in trockenen Normalbereichen einsetzen – nicht dauerhaft unter Wasser.

❓ Ist das Kabel wasserfest oder sogar untertauchbar?

Das Sensorkabel ist feuchtigkeitsresistent, aber nicht für dauerhafte Unterwasser-Anwendungen geeignet. Bei längerer Durchnässung kann es zu Fehlalarmen kommen.

❓ Wie lang ist das Kabel und kann ich es verlängern?

Standardlänge des schwarz-weiß-geringelten Sensorkabels: 2 Meter. Das Sensorkabel ist auf Wunsch bis 1500 m verlängerbar.
Zum Anschluss wird eine LiYY-Steuerleitung (2 × 0,14 mm², max. 20 m) verwendet.

❓ Welcher Wassermelder ist mit dem Sensor kompatibel?

Der Aqua Scanner SHT 5020 kann mit folgenden Schabus-Wassermeldern verwendet werden:
SHT 5000 und SHT 5001

❓ Wie reinige ich das Sensorkabel?

Ganz einfach mit einem feuchten, sauberen Tuch abwischen – keine aggressiven Reinigungsmittel verwenden.

❓ Was passiert bei destilliertem oder sehr reinem Wasser?

Reines Wasser leitet kaum Strom. In solchen Fällen kann das Sensorkabel keine Leckage erkennen. Das betrifft z. B. destilliertes Wasser oder Kondensat aus Klimaanlagen.

💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
