Wassersensor SHT 5800 für Kanten- und Bodenmontage

Wassersensor SHT 5800 für Kanten- und Bodenmontage

31,09 €
31,09 €
Aanbieding Uitverkocht
Belastingen inbegrepen. Versandkosten

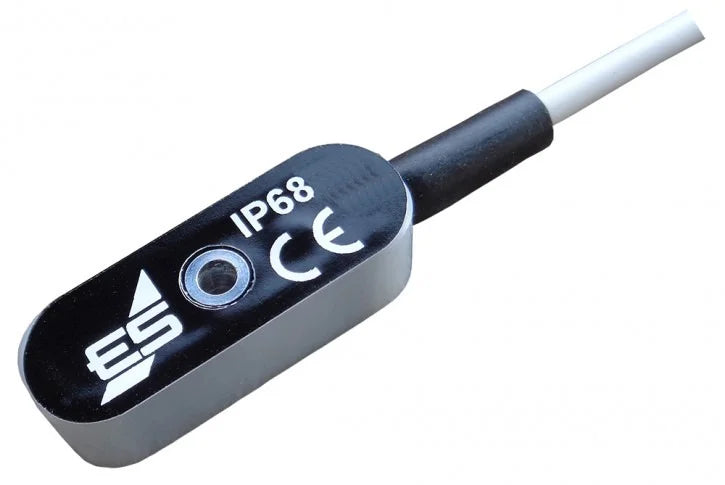

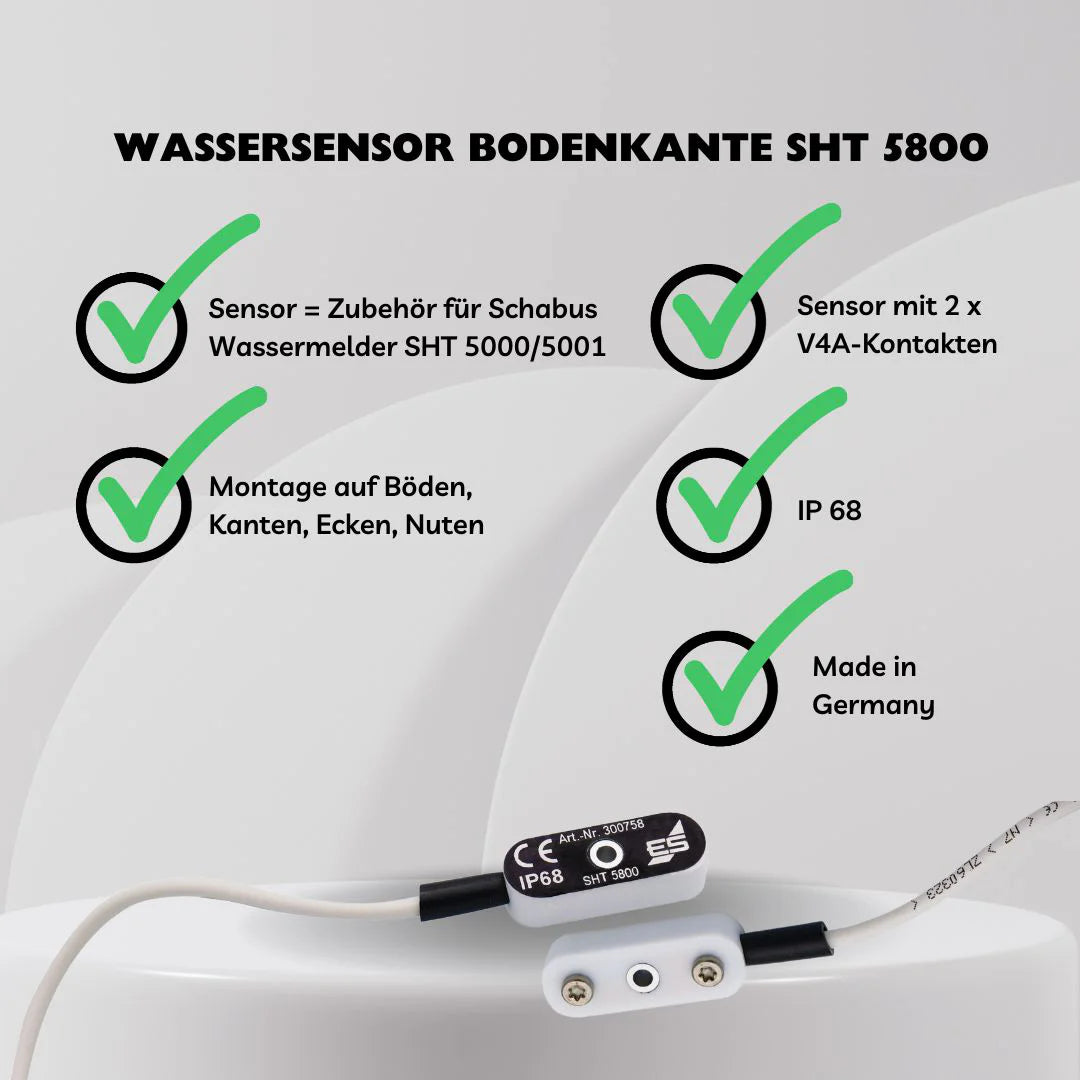

  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001

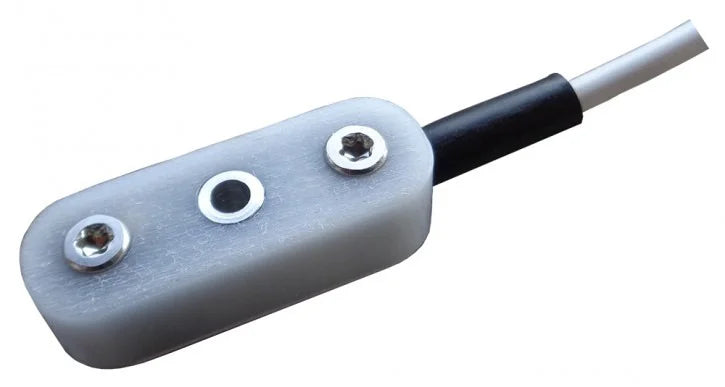

  • 2 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

SKU: 300758

Lieferzeit: 2-3 Werktage

Alle details bekijken
Wassersensor SHT 5800 für Kanten- und Bodenmontage

Wassersensor SHT 5800 für Kanten- und Bodenmontage

31,09 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

Lieferumfang

  • SHT 5800 Boden-Wassersensor
  • vergossen an 2 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör



🛠️ Handgefertigter Sensor mit Edelstahl-Kontakten

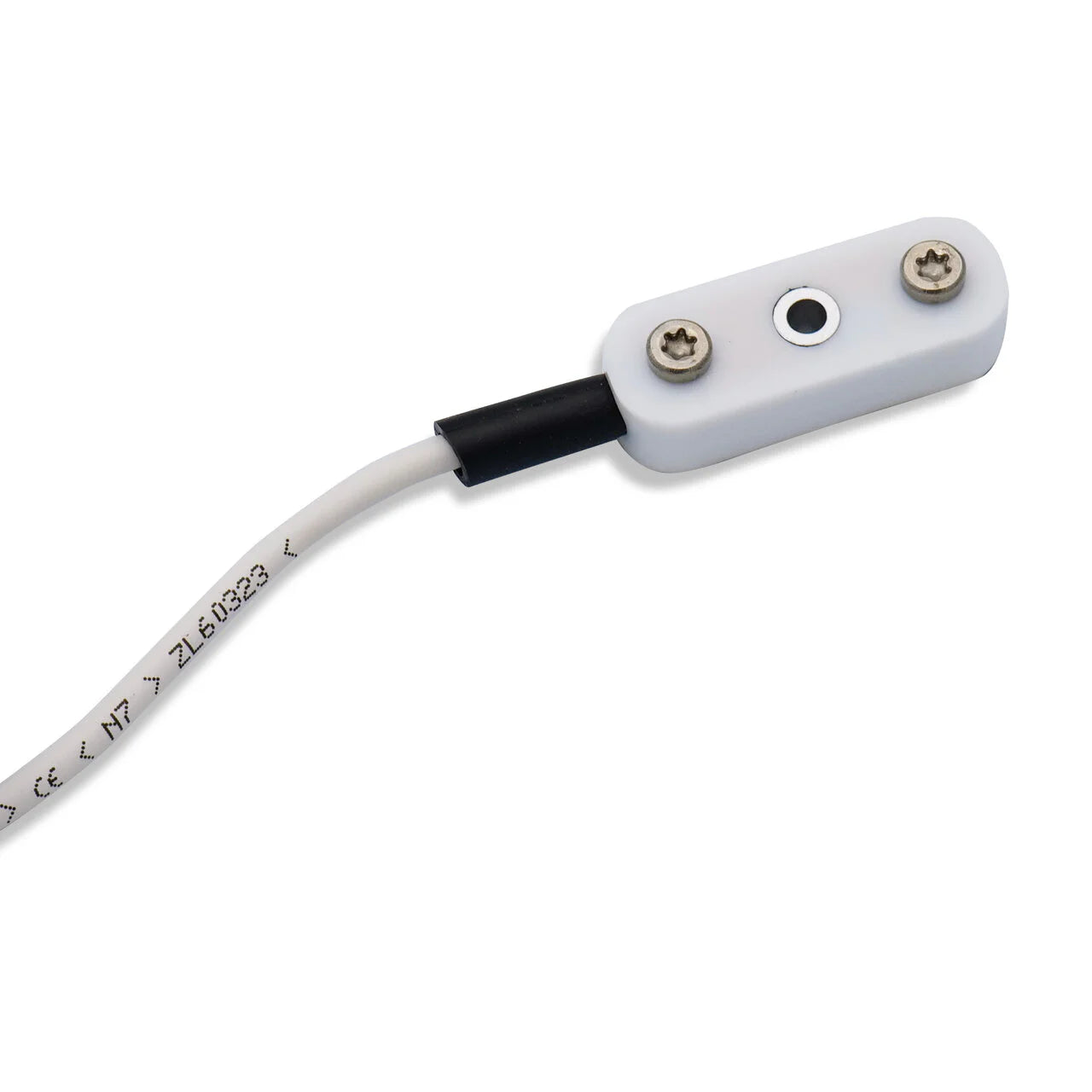

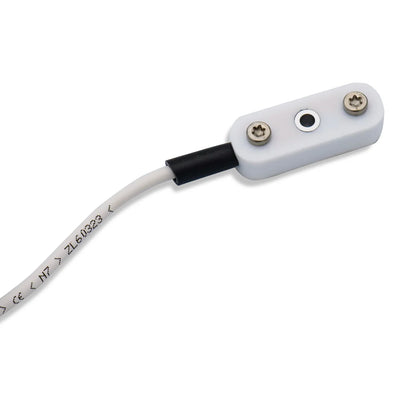

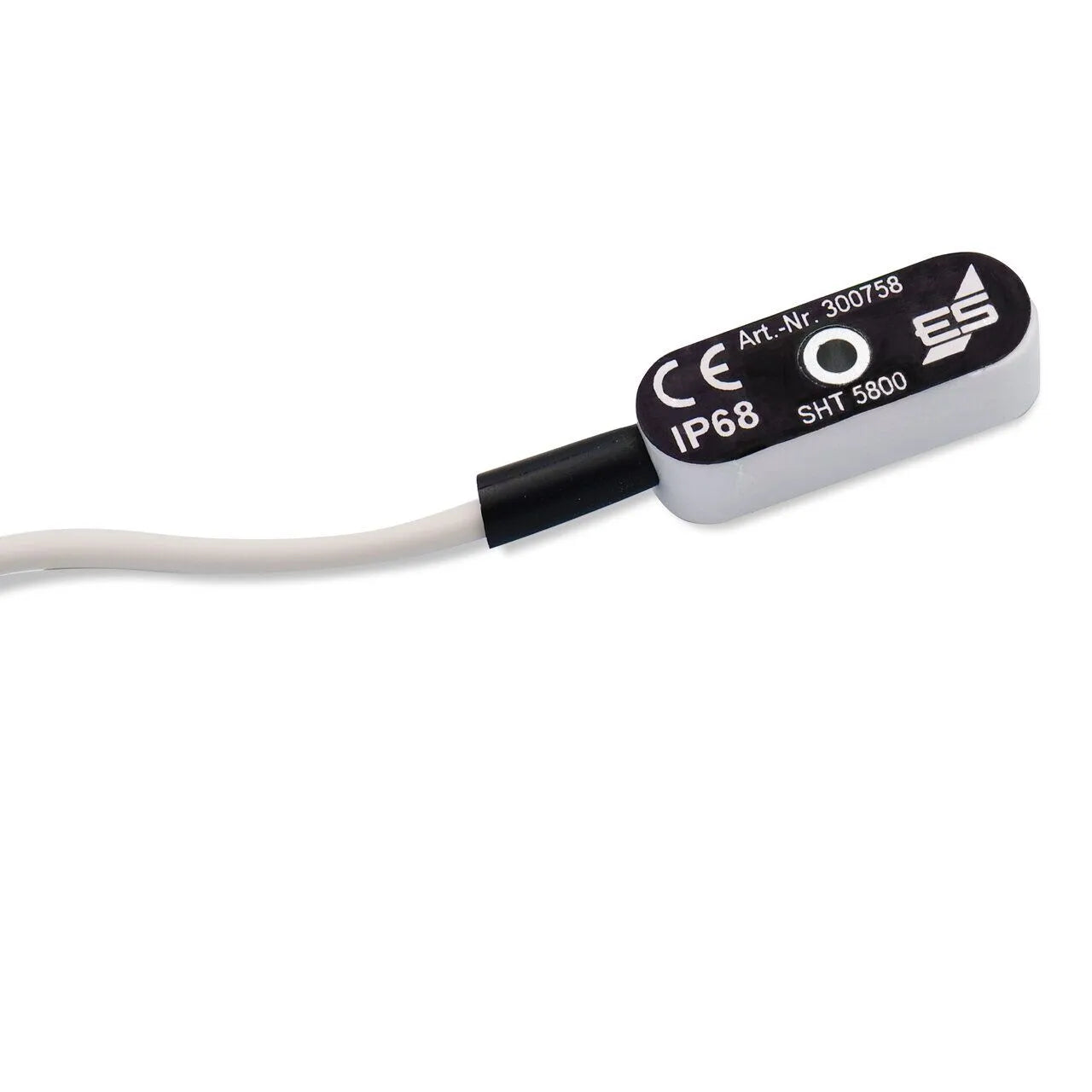

Der SHT 5800 wird vollständig in Handarbeit gefertigt und verfügt über zwei hochwertige V4A-Edelstahlkontakte. Das Gehäuse ist mit Wepuran-Kunststoff handvergossen, was für hohe Robustheit und Langlebigkeit sorgt. Ein mit Aluminium verstärktes Bohrloch erleichtert die sichere Befestigung. Ideal für Montage auf Böden, in Kanten, Ecken und Nuten.

🌡️ Ideal für regelmäßig trockene Umgebungen
Dieser Sensor ist perfekt geeignet, um kriechende Bodenfeuchtigkeit oder leichte Feuchtigkeit auf Böden in trockenen Bereichen zuverlässig zu erkennen. Sobald Wasser oder eine leitfähige Flüssigkeit die Kontakte berührt, löst der angeschlossene Wassermelder sofort Alarm aus.

📏 Flexible Kabellänge – bis zu 50 m verlängerbar
Die Standardkabel sind ca. 2 Meter lang und können bis zu maximal 50 Meter verlängert werden (Querschnitt: 2 × 0,14 mm², z. B. LIYY Nr. 300780).

⚠️ Hinweise zur Kabelführung
Die LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, selbstverlöschend sowie beständig gegen Öle, Fette, Kühl- und Schmiermittel.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



[caption id="attachment_21251" align="alignleft" width="134"] Schaltplan mit Freilaufdiode[/caption]



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.







WEEE-NR.: DE91394868

Funktionsbereich -5°C / +50°C nicht kondensierende Feuchtigkeit
Schutzart IP 67
Arbeitsprinzip Impendanzmessung, passiv
Einsatzbereich Badezimmer, Büros, Heizungskeller, Teeküchen, Waschräume, Werkstatt
Umgebungsbedingungen regelmässig trockene Umgebung
Leitung 2 m | 2×0,14mm2 | weiß, Sonderlänge auf Anfrage
Material Wepuran® Kunststoff, handgegossen
Montage Bodenmontage, Kanten und Eckenmontage
Sensor 2 Kontakte Edelstahl V4A

🔌 Wie lang ist das Anschlusskabel und kann ich es verlängern?
Der Sensor wird mit einem ca. 2 Meter langen Kabel geliefert. Es kann bis zu maximal 50 Meter verlängert werden, dabei sollte der Querschnitt 2 × 0,14 mm² nicht überschritten werden.

🌊 Für welche Umgebungen ist der SHT 5800 geeignet?
Der Sensor ist optimal für regelmäßig trockene Umgebungen geeignet, z. B. Technikräume, Kellerräume oder unter Waschmaschinen. Für dauerhaft nasse Bereiche oder Wasserstände in Schächten empfehlen wir Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🛡️ Wie robust ist das Sensorgehäuse?
Das Gehäuse ist aus hochwertigem Wepuran-Kunststoff gefertigt, handvergossen und mit zwei langlebigen V4A-Edelstahlkontakten ausgestattet. Das sorgt für hohe Widerstandsfähigkeit gegen mechanische Belastungen und Korrosion.

⚠️ Sind die Kabel wasserfest?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und eignen sich nicht für den dauerhaften Einsatz im Wasser. Für Anwendungen mit dauerhafter Feuchtigkeit sind spezielle Sensoren erforderlich.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschreibung

Lieferumfang

  • SHT 5800 Boden-Wassersensor
  • vergossen an 2 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör



🛠️ Handgefertigter Sensor mit Edelstahl-Kontakten
Der SHT 5800 wird vollständig in Handarbeit gefertigt und verfügt über zwei hochwertige V4A-Edelstahlkontakte. Das Gehäuse ist mit Wepuran-Kunststoff handvergossen, was für hohe Robustheit und Langlebigkeit sorgt. Ein mit Aluminium verstärktes Bohrloch erleichtert die sichere Befestigung. Ideal für Montage auf Böden, in Kanten, Ecken und Nuten.

🌡️ Ideal für regelmäßig trockene Umgebungen
Dieser Sensor ist perfekt geeignet, um kriechende Bodenfeuchtigkeit oder leichte Feuchtigkeit auf Böden in trockenen Bereichen zuverlässig zu erkennen. Sobald Wasser oder eine leitfähige Flüssigkeit die Kontakte berührt, löst der angeschlossene Wassermelder sofort Alarm aus.

📏 Flexible Kabellänge – bis zu 50 m verlängerbar
Die Standardkabel sind ca. 2 Meter lang und können bis zu maximal 50 Meter verlängert werden (Querschnitt: 2 × 0,14 mm², z. B. LIYY Nr. 300780).

⚠️ Hinweise zur Kabelführung
Die LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, selbstverlöschend sowie beständig gegen Öle, Fette, Kühl- und Schmiermittel.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



[caption id="attachment_21251" align="alignleft" width="134"] Schaltplan mit Freilaufdiode[/caption]



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.







WEEE-NR.: DE91394868

Technische Informationen
Funktionsbereich -5°C / +50°C nicht kondensierende Feuchtigkeit
Schutzart IP 67
Arbeitsprinzip Impendanzmessung, passiv
Einsatzbereich Badezimmer, Büros, Heizungskeller, Teeküchen, Waschräume, Werkstatt
Umgebungsbedingungen regelmässig trockene Umgebung
Leitung 2 m | 2×0,14mm2 | weiß, Sonderlänge auf Anfrage
Material Wepuran® Kunststoff, handgegossen
Montage Bodenmontage, Kanten und Eckenmontage
Sensor 2 Kontakte Edelstahl V4A
Downloads
Anschlussbeispiele
FAQ - Häufige Fragen

🔌 Wie lang ist das Anschlusskabel und kann ich es verlängern?
Der Sensor wird mit einem ca. 2 Meter langen Kabel geliefert. Es kann bis zu maximal 50 Meter verlängert werden, dabei sollte der Querschnitt 2 × 0,14 mm² nicht überschritten werden.

🌊 Für welche Umgebungen ist der SHT 5800 geeignet?
Der Sensor ist optimal für regelmäßig trockene Umgebungen geeignet, z. B. Technikräume, Kellerräume oder unter Waschmaschinen. Für dauerhaft nasse Bereiche oder Wasserstände in Schächten empfehlen wir Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🛡️ Wie robust ist das Sensorgehäuse?
Das Gehäuse ist aus hochwertigem Wepuran-Kunststoff gefertigt, handvergossen und mit zwei langlebigen V4A-Edelstahlkontakten ausgestattet. Das sorgt für hohe Widerstandsfähigkeit gegen mechanische Belastungen und Korrosion.

⚠️ Sind die Kabel wasserfest?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und eignen sich nicht für den dauerhaften Einsatz im Wasser. Für Anwendungen mit dauerhafter Feuchtigkeit sind spezielle Sensoren erforderlich.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
