Art.-Nr. 300719
EAN 4044764003866

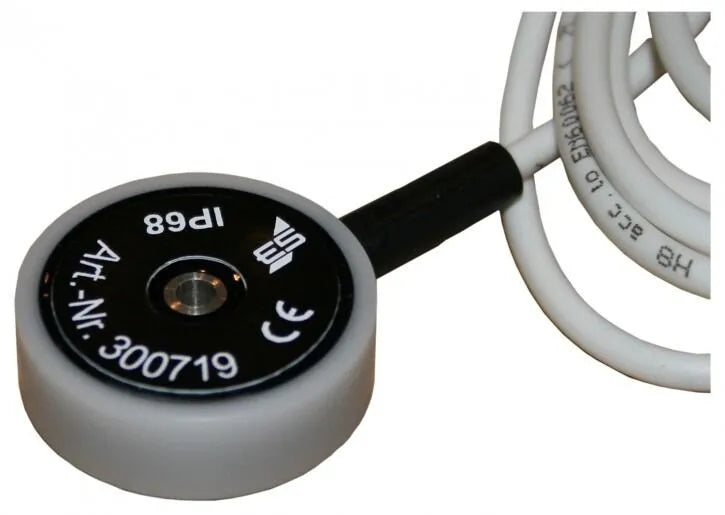

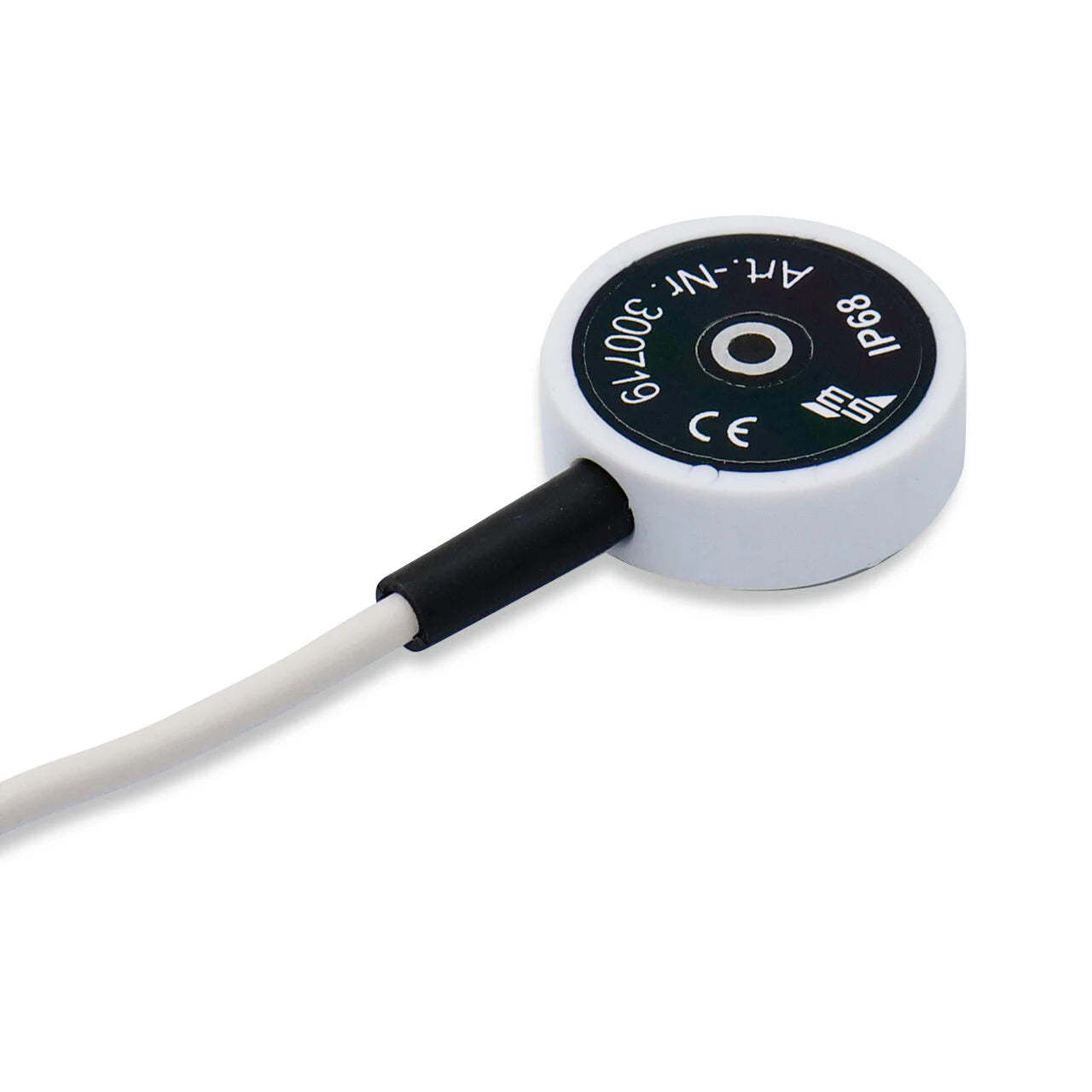

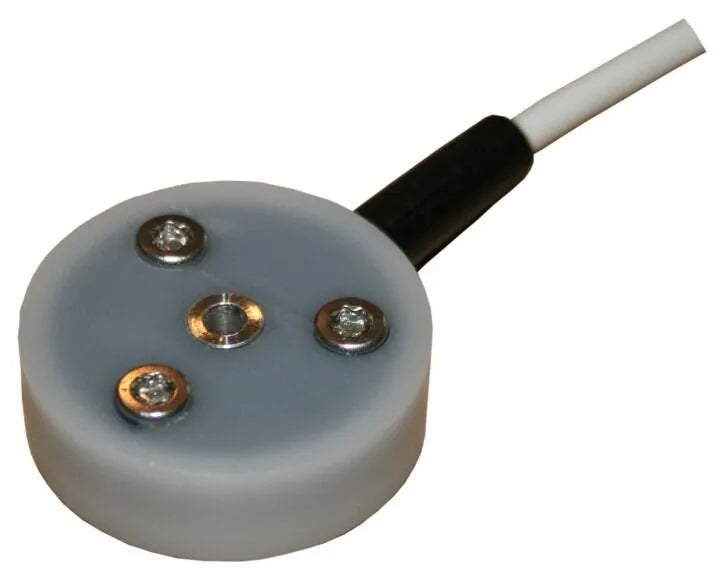

  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.

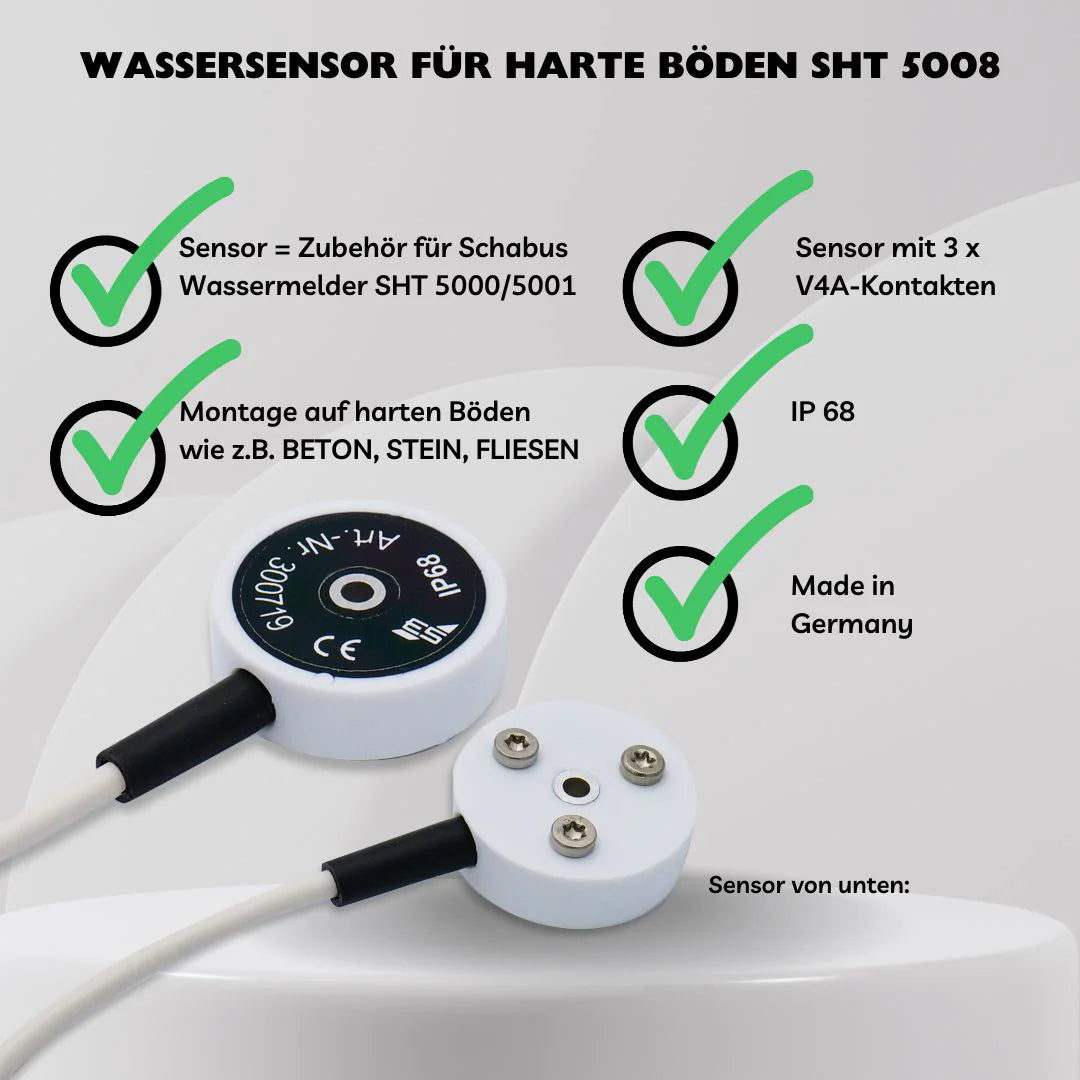

  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.
  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild
  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.
  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.
  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
39,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 3 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 3 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar, Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300719

Lieferzeit 4-5 Werktage Bekijk alle details
Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.

Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Beschrijving
  • Technische informatie
  • Lieferumfang
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Functioneel gebied -5°C/+50°C niet-condenserende luchtvochtigheid
Afmetingen (BxBxD)

9x29x40mm
Werkingsprincipe Impedantiemeting, passief
Toepassingsgebied Badkamers, kantoren, harde vloeren, stookruimtes, keukens, kitchenettes, wasruimtes
Omgevingsomstandigheden regelmatig droge omgeving
Lijn 2m | 3x014mm2 | wit, speciale lengte op aanvraag
Materiaal Wepuran® kunststof, handgegoten
Sensor 3 contacten RVS V4A
WEEE-Reg.-Nr. DE91394868
  • Wassersensor SHT 5008 (vergossen)
  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 Hoeveel contacten heeft de SHT 5008 en wat zijn hun functies? De sensor heeft drie contacten, vooral in combinatie met de waterdetector SHT 5001 kan worden gebruikt voor onderscheid maken tussen stilstaand en stijgend water of a Redundantiefunctie te realiseren.

🌍 Waar kan ik de SHT 5008 gebruiken? De sensor is geschikt voor harde vloeren zoals dekvloer, beton, kunststof (GFK) en geteerde ondergronden – ideaal voor technische ruimtes, kelderruimtes of industriële omgevingen.

📏 Wat is de maximaal toegestane lengte van de kabel? De kabellengte kan maximaal zijn 50 meter worden uitgebreid, met a 3 × 0,14 mm² Kabeldoorsnede wordt aanbevolen.

💧 Zijn de kabels waterdicht? De gebruikt LIYY-kabels zijn slechts korte tijd waterdicht en niet geschikt voor permanent contact met water. Voor permanent vochtige of natte omgevingen adviseren wij speciale sensoren.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.

Klantbeoordelingen

Wees de eerste die een recensie schrijft
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Technische informatie
Functioneel gebied -5°C/+50°C niet-condenserende luchtvochtigheid
Afmetingen (BxBxD)

9x29x40mm
Werkingsprincipe Impedantiemeting, passief
Toepassingsgebied Badkamers, kantoren, harde vloeren, stookruimtes, keukens, kitchenettes, wasruimtes
Omgevingsomstandigheden regelmatig droge omgeving
Lijn 2m | 3x014mm2 | wit, speciale lengte op aanvraag
Materiaal Wepuran® kunststof, handgegoten
Sensor 3 contacten RVS V4A
WEEE-Reg.-Nr. DE91394868
Downloads
Verbindingsvoorbeelden
FAQ - Veelgestelde vragen

🔌 Hoeveel contacten heeft de SHT 5008 en wat zijn hun functies? De sensor heeft drie contacten, vooral in combinatie met de waterdetector SHT 5001 kan worden gebruikt voor onderscheid maken tussen stilstaand en stijgend water of a Redundantiefunctie te realiseren.

🌍 Waar kan ik de SHT 5008 gebruiken? De sensor is geschikt voor harde vloeren zoals dekvloer, beton, kunststof (GFK) en geteerde ondergronden – ideaal voor technische ruimtes, kelderruimtes of industriële omgevingen.

📏 Wat is de maximaal toegestane lengte van de kabel? De kabellengte kan maximaal zijn 50 meter worden uitgebreid, met a 3 × 0,14 mm² Kabeldoorsnede wordt aanbevolen.

💧 Zijn de kabels waterdicht? De gebruikt LIYY-kabels zijn slechts korte tijd waterdicht en niet geschikt voor permanent contact met water. Voor permanent vochtige of natte omgevingen adviseren wij speciale sensoren.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.
