Wassersensor SHT 5006 Gabelsensor

Wassersensor SHT 5006 Gabelsensor

25,00 €
25,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten
  • Gabel-Wassersensor - Zubehör für unsere Wassermelder SHT 5000, 5001 und 5002
  • 2 vernickelte Messingkontakte, in weißen Kunststoff eingespritzt
  • für regelmässig trockene Umgebungen
  • Kabellänge 6 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar - Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300745

Levertijd: 2-3 werkdagen

Bekijk alle details
Wassersensor Abbilung mit Wasserpfütze unter Sensor Kontakten

Wassersensor SHT 5006 Gabelsensor

25,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

Lieferumfang

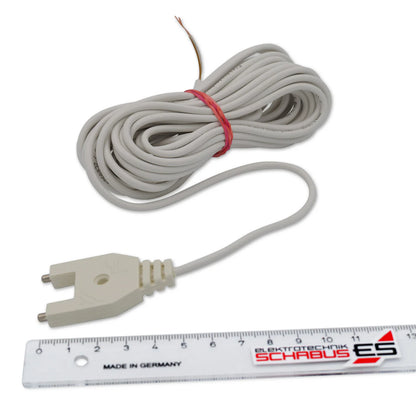

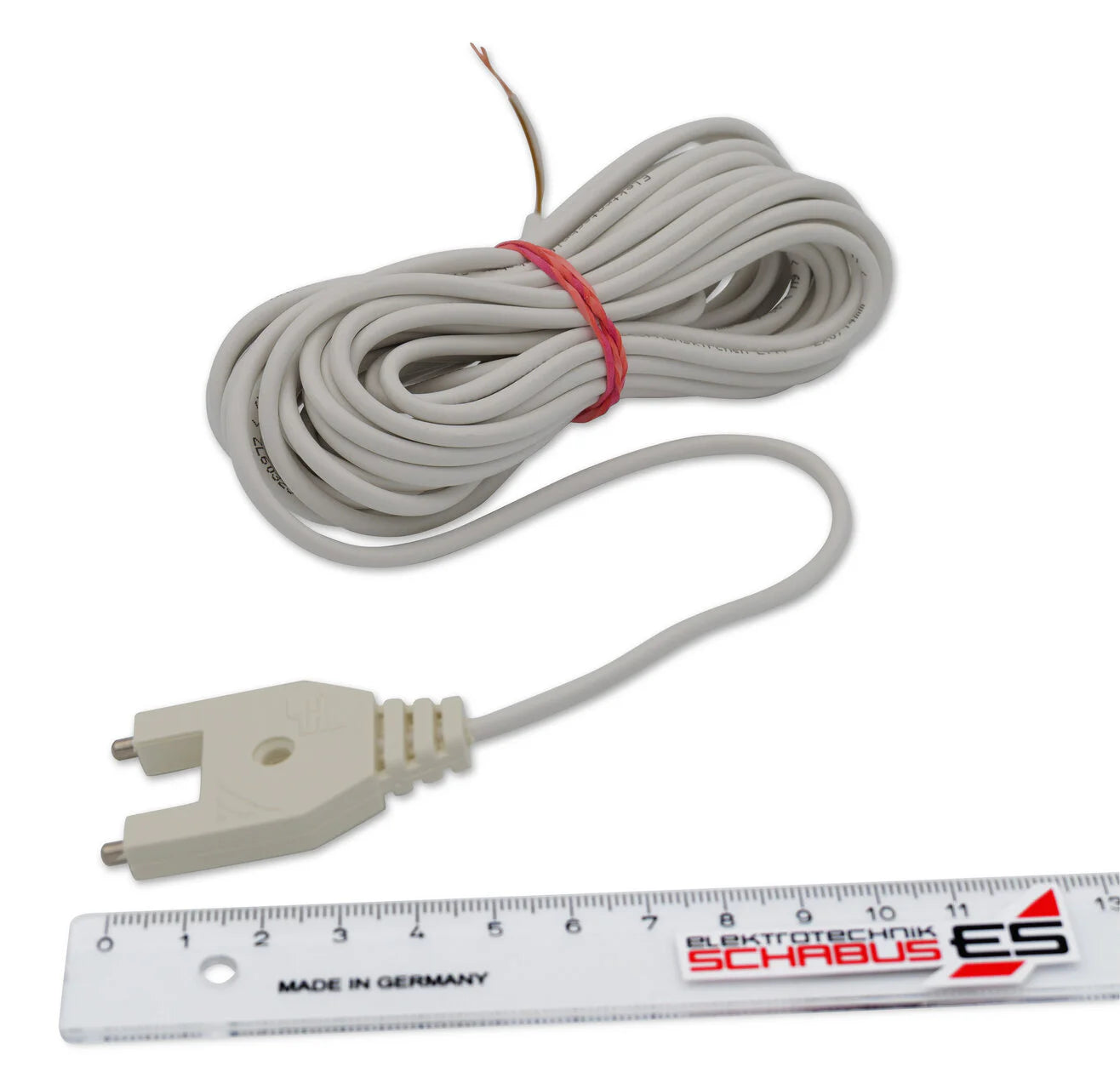

  • Gabelsensor SHT 5006
  • vergossen an 6 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

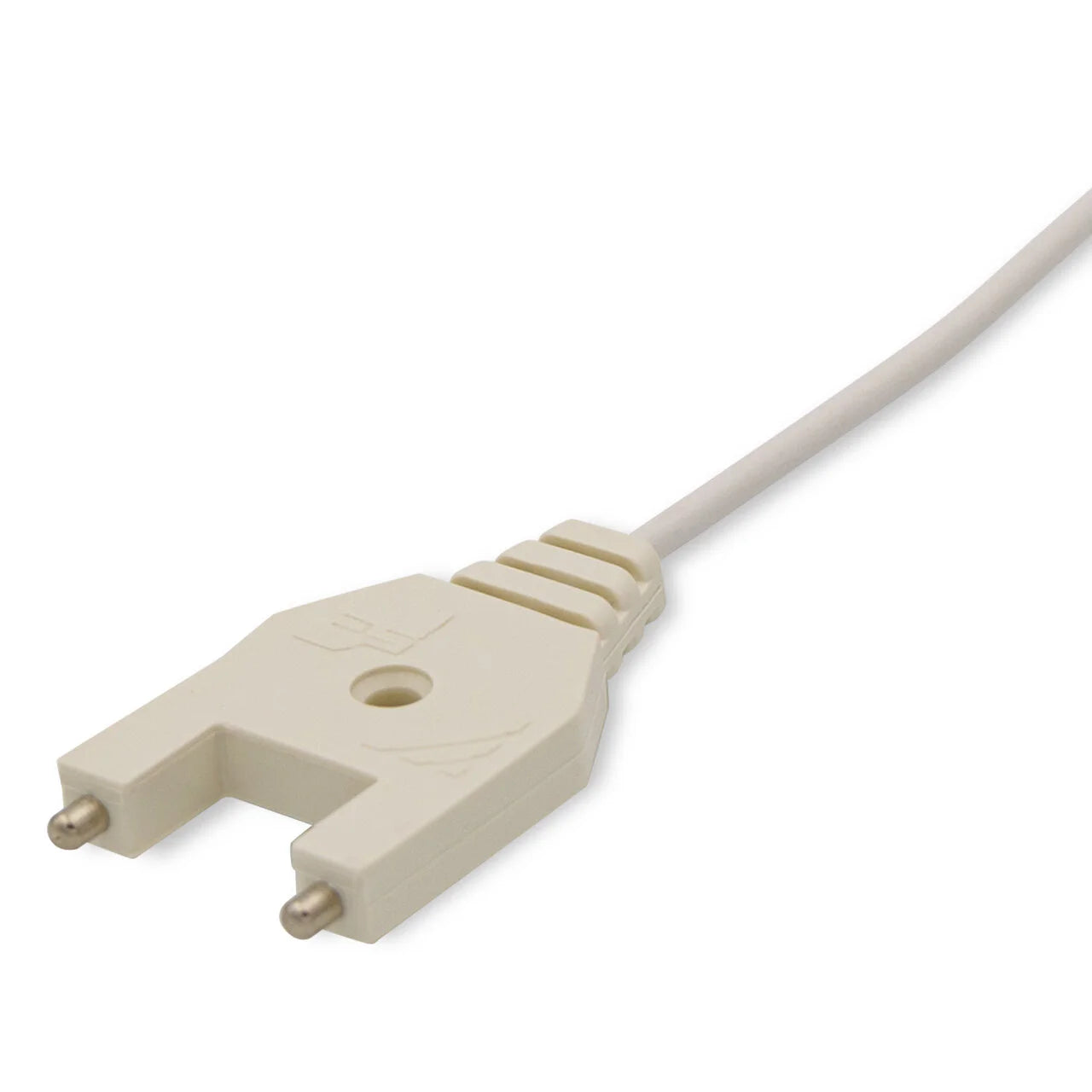

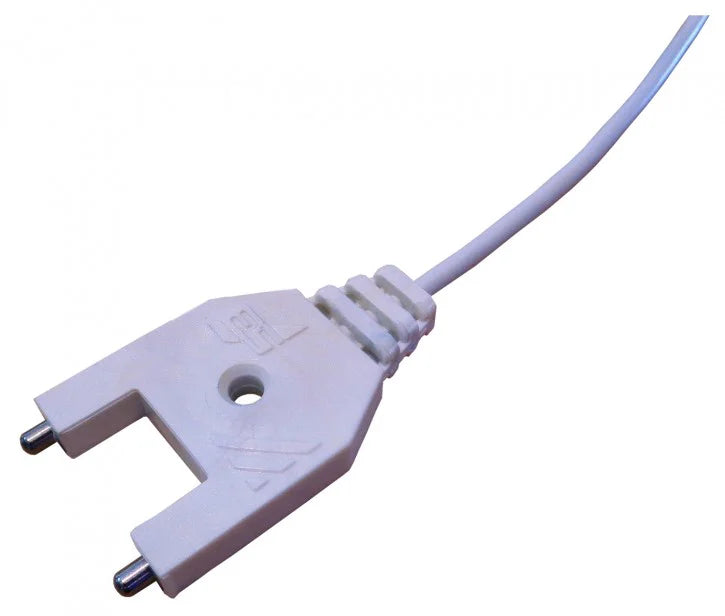

Der Sensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in weißen Kunststoff vergossen sind. Sobald Wasser beide Kontakte berührt, löst der angeschlossene Schabus-Wassermelder sofort Alarm aus.

Dank der breiten Einkerbung (Gabel-Design) erkennt der Sensor echte Leckagen sicher – auch in Umgebungen, wo sich Biofilme, dünne Wasserfilme oder Kondenswasser bilden können. Fehlalarme durch leichte Feuchtigkeit werden so zuverlässig verhindert.

📏 Sensorleitung: 6 m (ver­länger­bar bis 50 m)
Die Kabellänge kann auf bis zu 50 Meter erweitert werden – vorausgesetzt, der Querschnitt beträgt maximal 2 × 0,14 mm².

⚠️ Hinweis zur Anwendung:
Der SHT 5006 ist für den Einsatz in regelmäßig trockenen Bereichen konzipiert – z. B. in Waschküchen unter Waschmaschinen oder anderen Geräten, in Technikräumen oder auf Bodenflächen.

Für dauerhaft feuchte Umgebungen wie Schächte, Tanks oder Behälter ist er nicht geeignet. Wir empfehlen für diese Anwendungen unsere Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🧪 Leitung: LIYY-Steuerleitung
Die verwendeten Kabel sind flammwidrig, adhäsionsarm, selbstverlöschend und weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel – allerdings nur kurzzeitig wasserfest.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868




Functioneel gebied -5 °C / + 55 °C
Afmetingen (BxBxD)

50x28x7mm
Werkingsprincipe Impendanzmessung, passiv
Toepassingsgebied Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Omgevingsomstandigheden regelmässig trockene Umgebung
Lijn Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiaal Kunststoff
Montage Wandmontage
Sensor 2 Kontakte Messing vernickelt

🔌 Met welke waterdetectoren is de SHT 5006 compatibel? De sensor kan worden gebruikt met alle Schabus watermelders - vooral met de modellen SHT 5000, SHT 5001 en SHT 5002. De SHT 5006 is al geïnstalleerd op de watermelders SHT 216, SHT 217, SHT 218, SHT 240 en WWD 240 en WWD 100.

🌊 Kan de sensor ook in schachten of tanks gebruikt worden? Nee, de SHT 5006 is alleen voor regelmatig droge omgevingen geschikt. In vochtige schachten of permanent natte ruimtes kunnen storingen of corrosie optreden. Voor dergelijke toepassingen adviseren wij geschikte mini-vlotterschakelaars van kunststof, V2A of V4A.

📏 Hoe ver kan ik de sensorkabel verlengen? De in de fabriek aangesloten kabel is 6 meter lang. Dit kan worden ingesteld op verlengd tot 50 meter voorzien van een kabel met een maximum van 2 × 0,14 mm² Er wordt gebruik gemaakt van een doorsnede.

🚿 Hoe detecteert de sensor water, zelfs in dunne films of condensatie? De bijzondere Vorkontwerp met brede inkeping Voorkomt vals alarm veroorzaakt door biofilms of condensatie. De sensor wordt alleen geactiveerd als er daadwerkelijk een geleidende verbinding tussen de twee contacten bestaat, dus als er daadwerkelijk water binnendringt.

🧪 Zijn de kabels ook bestand tegen oliën en reinigingsmiddelen? Ja, de LIYY-lijn volgens de fabrikant is vlambestendig, lage adhesie en zelfdovend en grotendeels resistent tegen Oliën, vetten, koelvloeistoffen en smeermiddelen. Het is echter niet voor permanent watercontact ontworpen.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

Lieferumfang

  • Gabelsensor SHT 5006
  • vergossen an 6 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

Der Sensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in weißen Kunststoff vergossen sind. Sobald Wasser beide Kontakte berührt, löst der angeschlossene Schabus-Wassermelder sofort Alarm aus.

Dank der breiten Einkerbung (Gabel-Design) erkennt der Sensor echte Leckagen sicher – auch in Umgebungen, wo sich Biofilme, dünne Wasserfilme oder Kondenswasser bilden können. Fehlalarme durch leichte Feuchtigkeit werden so zuverlässig verhindert.

📏 Sensorleitung: 6 m (ver­länger­bar bis 50 m)
Die Kabellänge kann auf bis zu 50 Meter erweitert werden – vorausgesetzt, der Querschnitt beträgt maximal 2 × 0,14 mm².

⚠️ Hinweis zur Anwendung:
Der SHT 5006 ist für den Einsatz in regelmäßig trockenen Bereichen konzipiert – z. B. in Waschküchen unter Waschmaschinen oder anderen Geräten, in Technikräumen oder auf Bodenflächen.

Für dauerhaft feuchte Umgebungen wie Schächte, Tanks oder Behälter ist er nicht geeignet. Wir empfehlen für diese Anwendungen unsere Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🧪 Leitung: LIYY-Steuerleitung
Die verwendeten Kabel sind flammwidrig, adhäsionsarm, selbstverlöschend und weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel – allerdings nur kurzzeitig wasserfest.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868




Technische informatie
Functioneel gebied -5 °C / + 55 °C
Afmetingen (BxBxD)

50x28x7mm
Werkingsprincipe Impendanzmessung, passiv
Toepassingsgebied Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Omgevingsomstandigheden regelmässig trockene Umgebung
Lijn Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiaal Kunststoff
Montage Wandmontage
Sensor 2 Kontakte Messing vernickelt
Downloads
Verbindingsvoorbeelden
FAQ - Veelgestelde vragen

🔌 Met welke waterdetectoren is de SHT 5006 compatibel? De sensor kan worden gebruikt met alle Schabus watermelders - vooral met de modellen SHT 5000, SHT 5001 en SHT 5002. De SHT 5006 is al geïnstalleerd op de watermelders SHT 216, SHT 217, SHT 218, SHT 240 en WWD 240 en WWD 100.

🌊 Kan de sensor ook in schachten of tanks gebruikt worden? Nee, de SHT 5006 is alleen voor regelmatig droge omgevingen geschikt. In vochtige schachten of permanent natte ruimtes kunnen storingen of corrosie optreden. Voor dergelijke toepassingen adviseren wij geschikte mini-vlotterschakelaars van kunststof, V2A of V4A.

📏 Hoe ver kan ik de sensorkabel verlengen? De in de fabriek aangesloten kabel is 6 meter lang. Dit kan worden ingesteld op verlengd tot 50 meter voorzien van een kabel met een maximum van 2 × 0,14 mm² Er wordt gebruik gemaakt van een doorsnede.

🚿 Hoe detecteert de sensor water, zelfs in dunne films of condensatie? De bijzondere Vorkontwerp met brede inkeping Voorkomt vals alarm veroorzaakt door biofilms of condensatie. De sensor wordt alleen geactiveerd als er daadwerkelijk een geleidende verbinding tussen de twee contacten bestaat, dus als er daadwerkelijk water binnendringt.

🧪 Zijn de kabels ook bestand tegen oliën en reinigingsmiddelen? Ja, de LIYY-lijn volgens de fabrikant is vlambestendig, lage adhesie en zelfdovend en grotendeels resistent tegen Oliën, vetten, koelvloeistoffen en smeermiddelen. Het is echter niet voor permanent watercontact ontworpen.

⚙️ Moet ik een vrijloopdiode gebruiken wanneer ik een apparaat van een derde partij aansluit? Ja, absoluut! Als u een netwerkapparaat van derden (bijvoorbeeld een extern relais of contactor) op de potentiaalvrije uitgang aansluit, wordt Vrijloopdiode (bijv. 1N4148) parallel aan de spoel worden aangesloten. Het beschermt de gevoelige reedcontacten tegen spanningspieken die optreden bij het uitschakelen.

🔧 Welk effect heeft een vrijloopdiode op de relaisuitgang? Wanneer een relais of contactor wordt uitgeschakeld, ontstaan ​​er kortstondig hoge spanningspieken (inductiespanning). A Vrijloopdiode voert deze af en voorkomt zo schade aan de schakelcontacten van de watermelder - vooral belangrijk voor de levensduur en functionele betrouwbaarheid.

❓ Waarom kunnen LIYY-kabels niet parallel aan 230 V-netkabels worden gelegd?

⚠️ Belangrijk: Het parallel leggen van LIYY-kabels en 230V-stroomkabels kan resulteren in Interferentie, elektromagnetische invloeden en in het ergste geval tot Veiligheidsrisico's leiding. Houd altijd aparte kabelgoten of voldoende afstand aan.
