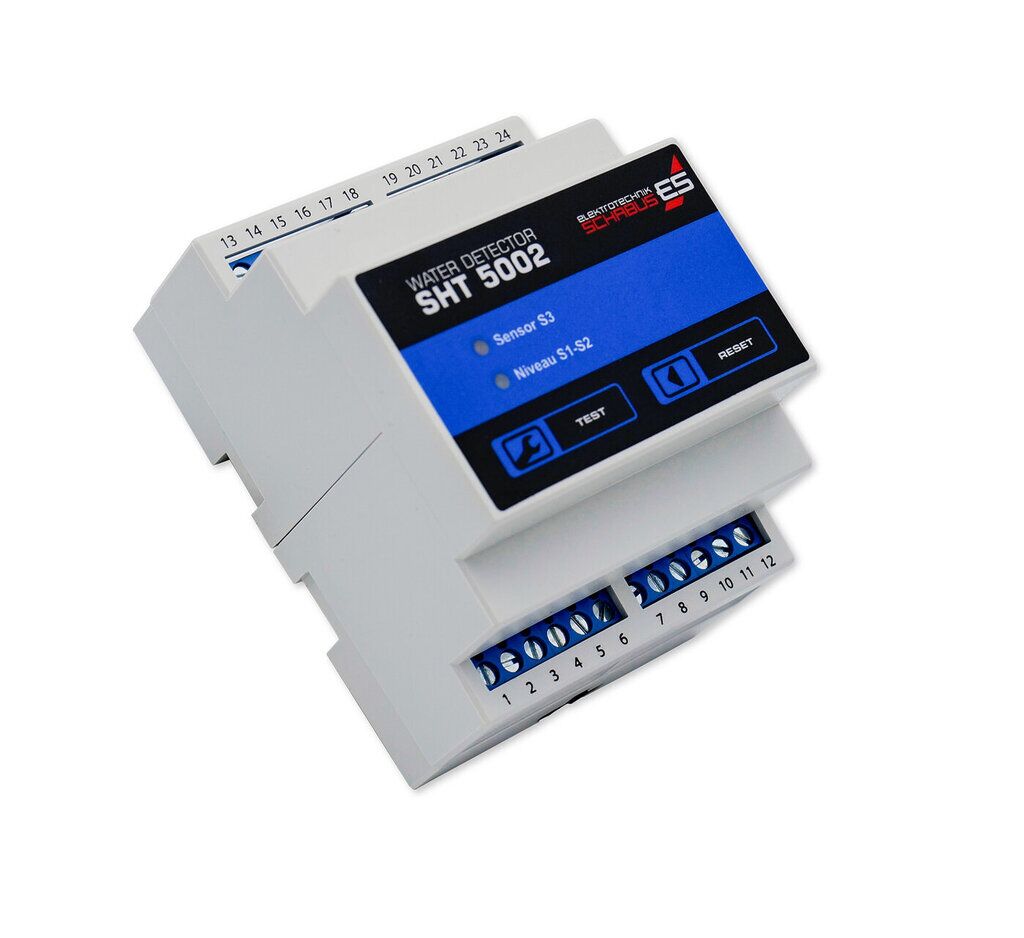

Wassermelder SHT 5002 Niveauregelung DIN-Schiene

Wassermelder SHT 5002 Niveauregelung DIN-Schiene

109,00 €
109,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten
  • Niveauregelung für Tanks, Gartenteich, Pool, Zisternen (2-Punkt-Regeler)
  • 2 unterschiedliche Meldelinien zum Befüllen, Entleeren, Niveau, Überlaufmeldung
  • Gehäuse für 35 mm-Standard-Hutschienensystem (DIN EN 502)
  • einstellbares Relais z.B. für Pumpensteuerung (Behälter leeren oder befüllen)
  • eigenes Relais für Überlaufmeldung - mit Speicherfunktion
  • Kombiniert mit Mini-Schwimmerschaltern auch für andere Flüssigkeiten geeignet (z.B. Heizöl, Diesel, Pflanzenöl, Schmieröle, destilliertes Wasser u.a.)
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300749

Levertijd: 2-3 werkdagen

Bekijk alle details
Wassermelder_SHT5002_300749_Hauptbild

Wassermelder SHT 5002 Niveauregelung DIN-Schiene

109,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies



📦 Lieferumfang

  • Niveauregler SHT 5002

  • Montagematerial

  • Betriebsanleitung

(Schwimmerschalter oder Sensoren separat bestellen)

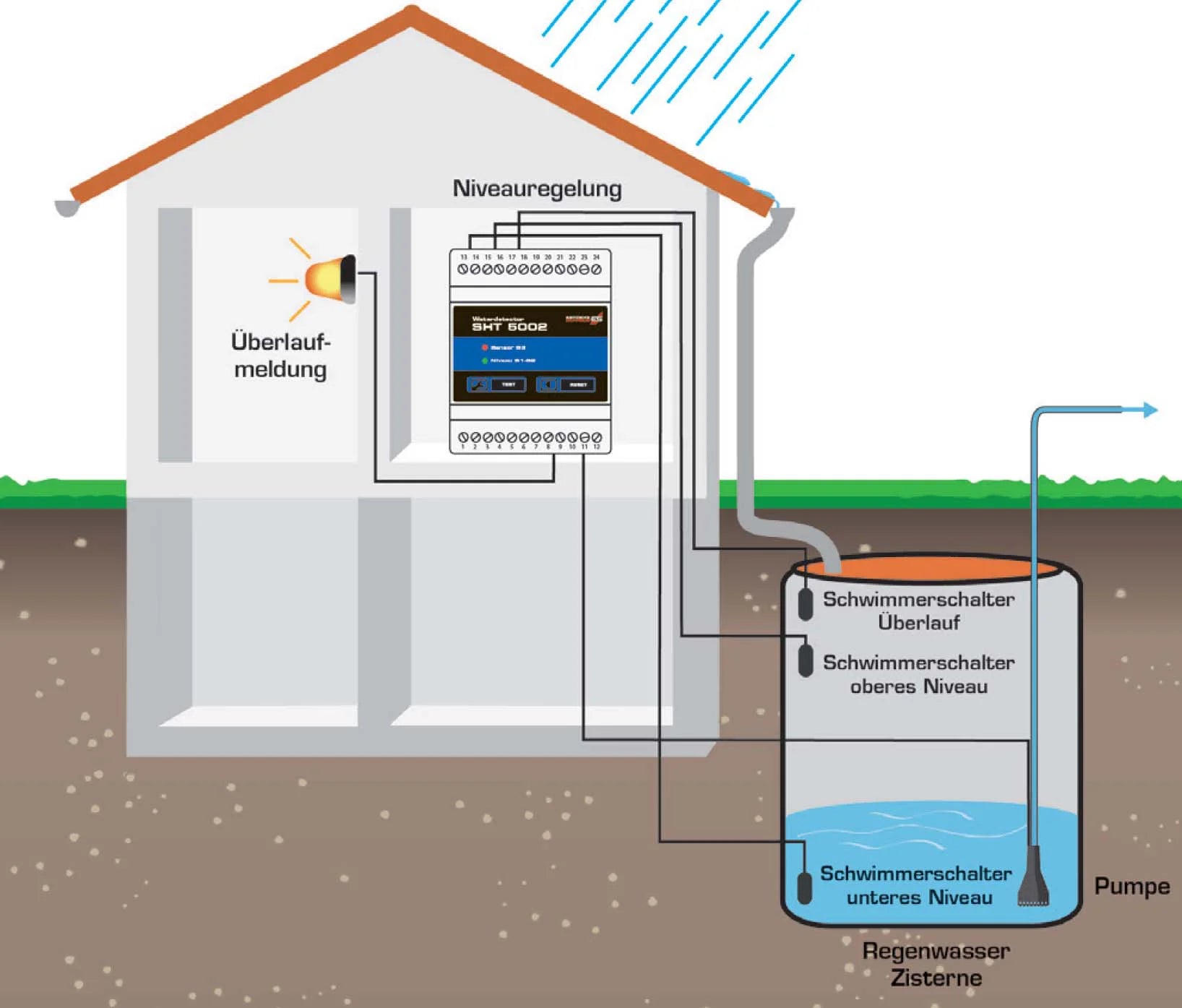

💧 SHT 5002 – 2-Punkt-Niveauregler mit zusätzlicher Überlaufüberwachung

Der SHT 5002 ist ein Installationsgerät zur Hutschienenmontage für präzise Füllstandsregelung und unabhängige Überlaufmeldung.

Er verfügt über zwei getrennte Meldelinien:

  1. Niveauregelung (S1 / S2)

  2. Überlaufmeldung (S3)

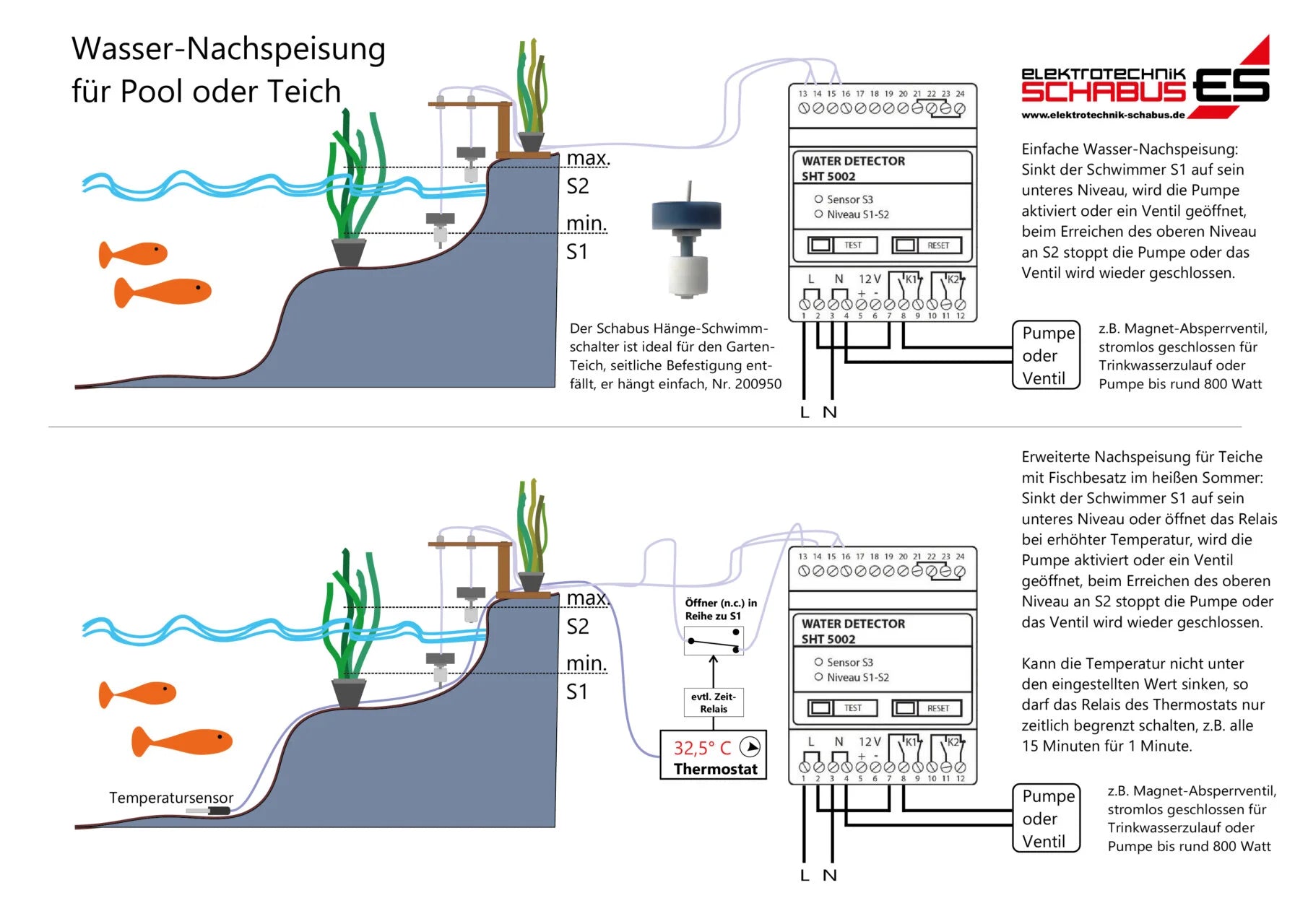

⚙ 1. 2-Punkt-Niveauregelung

Zwei Mini-Schwimmerschalter definieren:

  • unteres Niveau

  • oberes Niveau

Je nach Konfiguration steuert das Gerät eine angeschlossene Pumpe über ein potentialfreies 5-A-Wechselrelais.

Betriebsarten:

Befüllen:

  • Pumpe startet bei Unterschreiten des unteren Niveaus

  • Pumpe stoppt beim Erreichen des oberen Niveaus

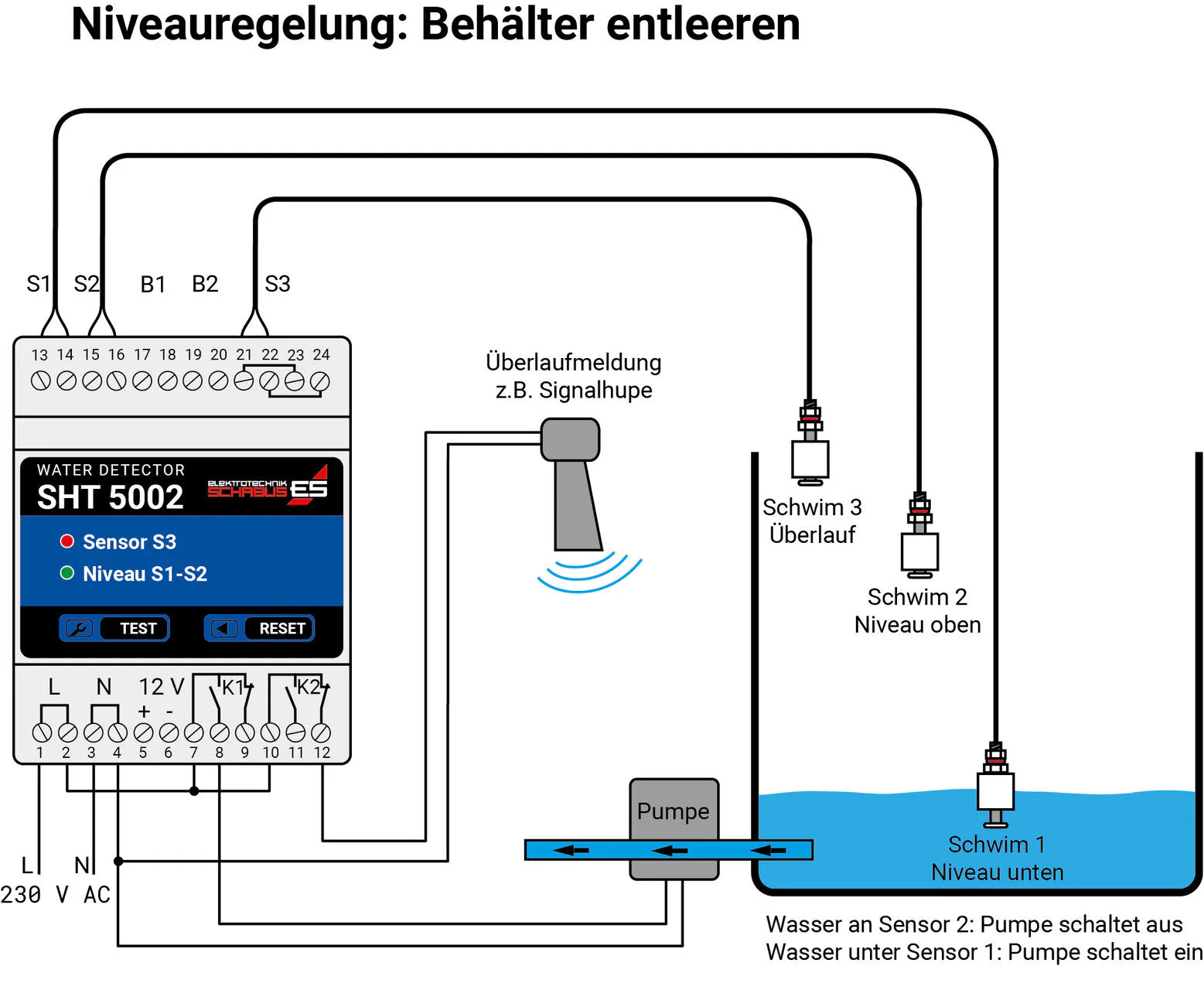

Entleeren:

  • Pumpe startet beim Überschreiten des oberen Niveaus

  • Pumpe stoppt beim Unterschreiten des unteren Niveaus

Umschaltung erfolgt über Drahtbrücke.

🚨 2. Separate Überlaufmeldung

Eine dritte Meldelinie arbeitet unabhängig von der Niveauregelung.

Erkennt ein zusätzlicher Schwimmerschalter Wasser:

  • schaltet ein eigenes Relais

  • löst optische Anzeige aus

  • speichert Alarmzustand bis zum manuellen Reset

Ideal als zusätzliche Sicherheit bei Pumpenausfall oder Fehlfunktion.

🔋 Technische Merkmale

  • Montage auf DIN-Schiene

  • zwei potentialfreie Relais

  • LED-Statusanzeige

  • manuelle Reset-Funktion

  • geeignet für leitfähige und nichtleitende Flüssigkeiten (mit Schwimmerschalter)

💧 Sensor-Kompatibilität

Empfohlen: Mini-Schwimmerschalter

  • präzise Schaltpunkte

  • geeignet für nichtleitende Flüssigkeiten

  • Mindestpegel ca. 4 cm

Alternativ: Wassersensoren (nur für leitfähige Flüssigkeiten, regelmäßig trockene Umgebungen)

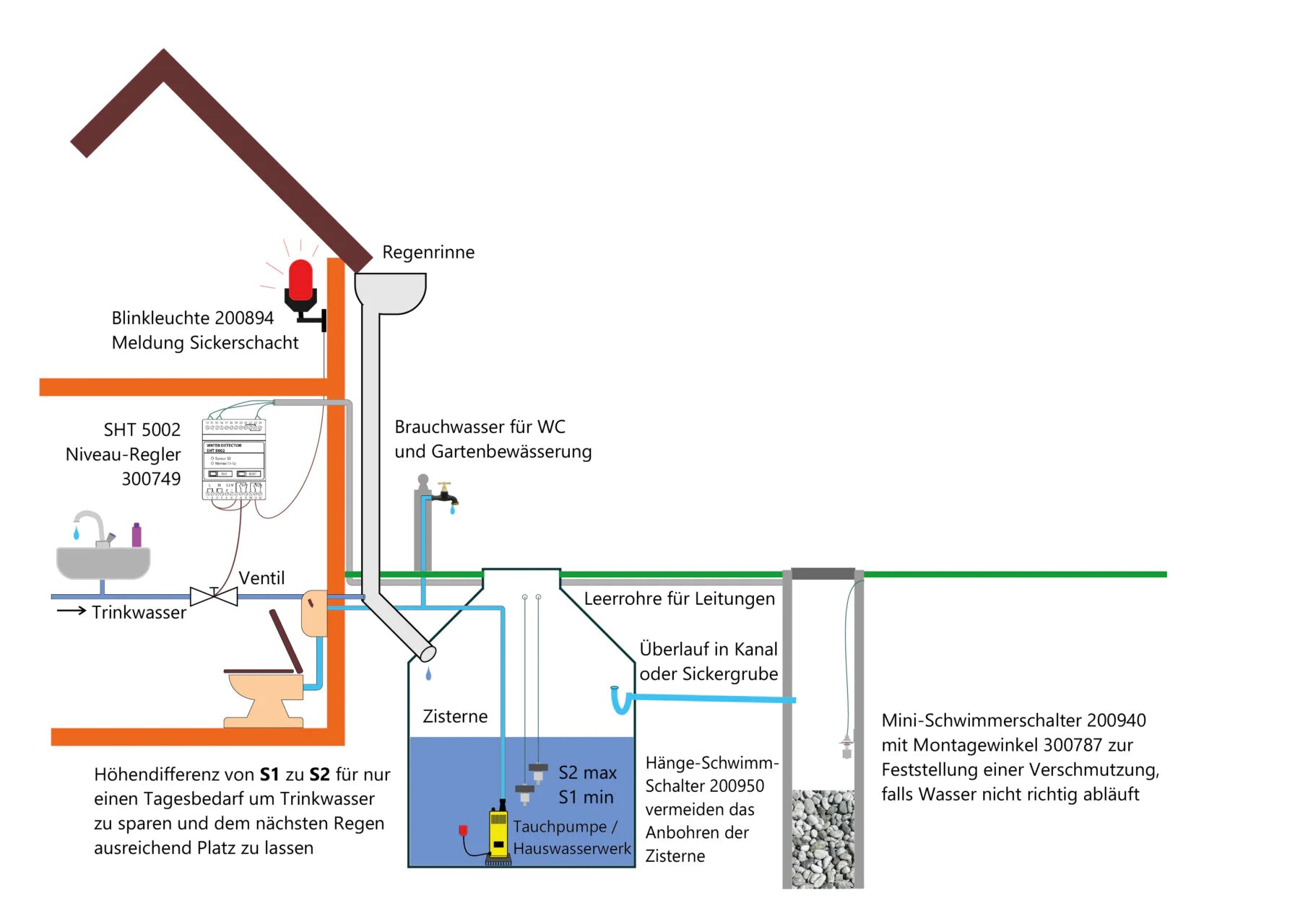

🏗 Typische Anwendungen

  • Zisternen

  • Tanks

  • Pumpensümpfe

  • Regenwassernutzung

  • Viehtränken

  • industrielle Füllstandsregelung

  • Überlaufabsicherung


🔧 Optionales Zubehör

🪝 Mini-Schwimmerschalter

Für präzise Pegelregelung und Überlaufmeldung.

🪝 Hänge-Schwimmerschalter (Art.-Nr. 200950)

Ideal, wenn kein Bohren möglich ist.

📏 LIYY-Steuerleitung (2 × 0,14 mm²)

Zur Verlängerung der Schwimmerschalterleitungen.

🔔 Externe Signalgeber

Signalhupe oder Warnleuchte können über das Überlaufrelais angesteuert werden.

WEEE-NR.: DE91394868

Bedrijfsspanning 12-16V DC/0,5A, 230V AC/50-60Hz
Functioneel gebied 0°C/+40°C
Beschermingsklasse IP20
Afmetingen (BxBxD)

57x72x90 mm 4 PK DIN-rail
Stroomverbruik ca. 3 W
Verbinding Sensor: 2x niveauregeling, 2x overloop
Relaiscontact 2 potentiaalvrije wisselrelais, relais 1 (niveau) max. 5 A/230 V~, relais 2 (overloop) max. 5 A/230 V~, wisselcontact NC/NO
Lijn 2 x 0,14 mm², tot 50 m mogelijk
Montage 35 mm, DIN EN 5002 Rail, DIN-railapparaat
Schakelpunt Sensor: RS <80KΩ
Stuurspanning Sensor: 2,5 V AC

🔄 Wat is het verschil tussen “vullen” en “leegmaken” op de SHT 5002?

De SHT 5002 kan automatisch water bijvullen of eruit pompen, afhankelijk van hoe de draadbrug op het apparaat is ingesteld:

  • Im Modus „Befüllen“ aktiviert sich die angeschlossene Pumpe, wenn der Wasserstand unter das untere Niveau fällt, und schaltet sich ab, sobald das obere Niveau erreicht ist.
  • Im Modus „Entleeren“ startet die Pumpe bei Überschreiten des oberen Niveaus und stoppt wieder, wenn das Wasser unter das untere Niveau gefallen ist.

Deze flexibele instelling maakt de SHT 5002 ideaal voor toepassingen zoals reservoirs, tanks, vijvers of zelfs technische ruimtes.

⚙️ Wat is een 2-punts niveauregelaar en hoe werkt deze?

Een 2-punts niveauregelaar zoals de SHT 5002 werkt met twee gedefinieerde schakelpunten: lagere en hogere niveaus.
Afhankelijk of er gevuld of geleegd moet worden, schakelt het systeem automatisch tussen deze punten. De de aangesloten pomp werkt altijd alleen in het gedefinieerde gebied, wat een veilige en energiezuinige werking garandeert.

💧 Welke sensoren kan ik op de SHT 5002 aansluiten?

Voor de niveauregeling (S1 & S2) Wij raden uitdrukkelijk aan de Mini vlotterschakelaar van Elektrotechnik Schabus, sinds zij

  • präzise schalten,
  • kaum störanfällig sind,
  • und auch in Flüssigkeiten wie Diesel oder Öl einsetzbar sind.

Voor de Overloopbericht (S3) zijn Watersensoren of een extra vlotterschakelaar mogelijk. Watersensoren zijn bijzonder geschikt voor regelmatig droge gebieden (bijv. vloer voor de wasmachine), terwijl vlotterschakelaar voor Niveaubewaking zijn geschikter.

🧪 Kan ik de SHT 5002 ook gebruiken met olie, diesel of gedestilleerd water?

Ja – als u Mini-vlotterschakelaar gebruik. Deze werken mechanisch en zijn onafhankelijk van de elektrische geleidbaarheid van de vloeistof. Dit betekent dat de SHT 5002 ook is voor veel niet-leidende of kritische media geschikt, b.v. B.

  • Diesel, Heizöl, Schmieröl
  • destilliertes Wasser
  • Reinigungsmittel oder Chemikalien (sofern mit dem Schwimmerschaltermaterial verträglich)

🪝 Ik wil niet in mijn tank boren. Is het mogelijk zonder?

Ja, daar is voor Hangende vlotterschakelaar Artikel 200950 van Elektrotechniek Schabus.
Het zal eenvoudigweg zijn van bovenaf opgehangenDoor het flensgewicht blijft hij altijd verticaal in het water. Het opgegeven PG-schroefverbinding maakt traploze hoogteverstelling mogelijkEr is dus geen permanente installatie nodig - ideaal voor tanks waar niet doorheen geboord kan worden (bijvoorbeeld geëmailleerde drinkbakken in de landbouw).

🚨 Hoe werkt het SHT 5002-overloopbericht?

De tweede signaalleiding (sensor S3, relais K2) detecteert Water buiten het doelgebied – bijv. B. bij een defect aan de pomp, lekkage of overloop. Zodra er water wordt gedetecteerd:

  • blinkt die rote LED,
  • das Relais K2 fällt ab,
  • und angeschlossene Signalgeräte (z. B. Hupe, Ventil, Smart-Modul) werden aktiviert.

Optioneel kan het overloopbericht ook zijn handmatig opgeslagen en bevestigd – ideaal voor veiligheidsrelevante toepassingen.

🔌 Wat is de maximale afstand tussen de sensor en het apparaat?

Voor een betrouwbare functie geldt een maximum Kabellengte van 50 meter per ingang (S1, S2 of S3).
Langere kabeltrajecten kunnen leiden tot signaalinterferentie of storingen. Zorg er dus voor dat de kabellengtes geschikt zijn en netjes worden gelegd.

💡 Wat geven de LED's op de SHT 5002 weer?

  • Grüne LED (S1–S2):leuchtet durchgehend: Pumpe ist ausblinkt: Pumpe ist aktiv
  • Rote LED (S3):aus: kein Wasser erkanntblinkend: Wasser detektiert, Alarm aktivdauerhaft an: Alarm wurde manuell zurückgesetzt, Wasser noch vorhanden

De LED's zorgen voor snel en eenvoudig Statuscontrole in één oogopslag.
