Artikelnummer: 300747
Levertijd: 2-3 werkdagen
Bekijk alle details
Relais-Steckkarte
Betriebsanleitung

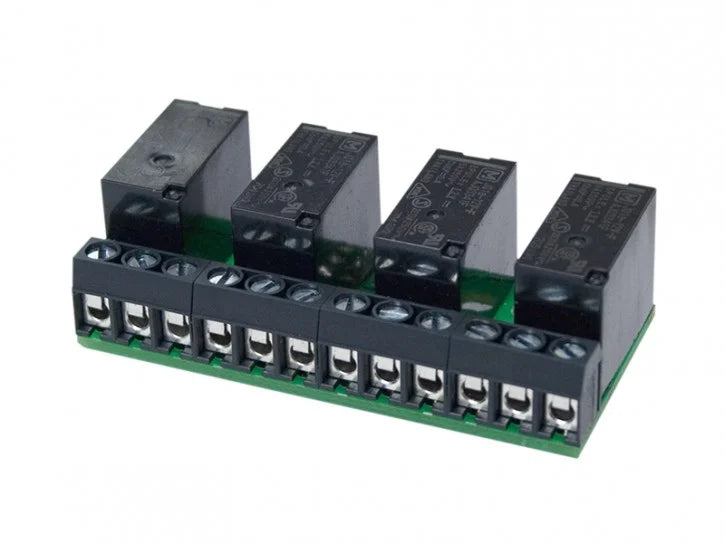

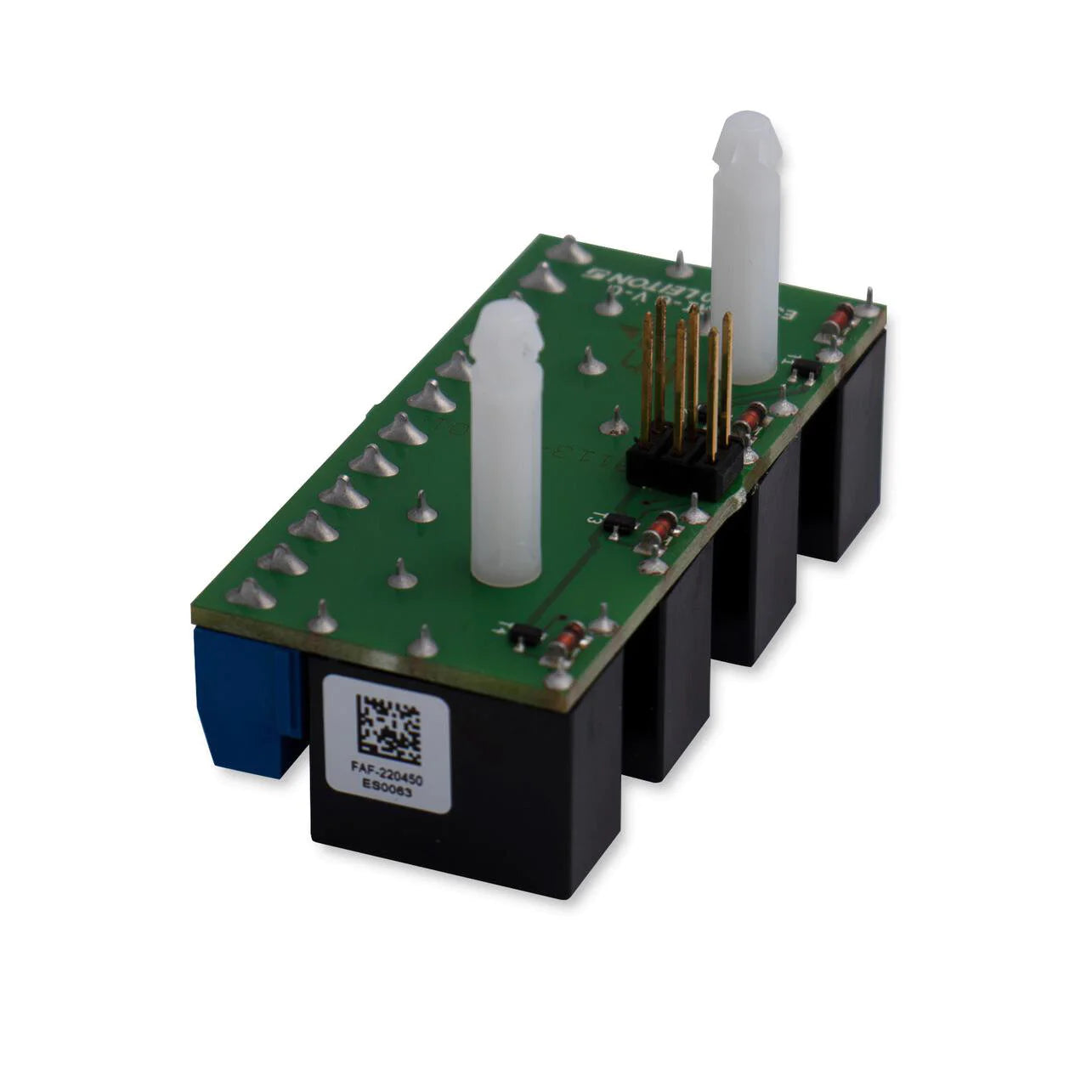

Die Relais-Steckkarte ist ein optionales Zubehör für den Wassermelder SHT 5000 (Art.-Nr. 300744 / 300790) und erweitert das Gerät um vier zusätzliche potentialfreie Wechselrelais.
Damit erhält jede der vier Meldelinien des SHT 5000 einen eigenen, separaten Schaltausgang – zusätzlich zum vorhandenen Hauptrelais.
Pro Meldelinie steht ein eigenes Wechselrelais zur Verfügung.
So lassen sich unabhängig voneinander externe Geräte oder Steuerkreise ansteuern, z. B.:
Signalgeber (Hupe, Summer, Blinkleuchte)
Leistungsschütze
Pumpensteuerungen
externe Alarmanlagen
Gebäudeleittechnik
Weiterleitung an übergeordnete Systeme
Ideal für komplexe oder sicherheitskritische Anwendungen.
Im Gegensatz zum Hauptrelais sind die vier Relais der Steckkarte im Normalzustand spannungslos.
Sie ziehen erst an, wenn die jeweilige Meldelinie einen Alarm auslöst.
Das ermöglicht klare Signalzustände und definierte Schaltlogiken.
Die Relais-Steckkarte ist optimal kombinierbar mit dem WWD 200 Smart-Home-Adapter (Art.-Nr. 200200).
Wenn das Hauptrelais bereits zur Steuerung einer Pumpe oder eines Magnetventils genutzt wird, können die zusätzlichen Relais für die Alarmweiterleitung an den WWD 200 verwendet werden.
So lassen sich Steuerung und Push-Benachrichtigung technisch sauber voneinander trennen.
Die Steckkarte:
beeinflusst keine bestehenden Einstellungen
verändert nicht die Logik des Hauptgeräts
kann jederzeit nachträglich eingebaut werden
WEEE-NR.: DE91394868

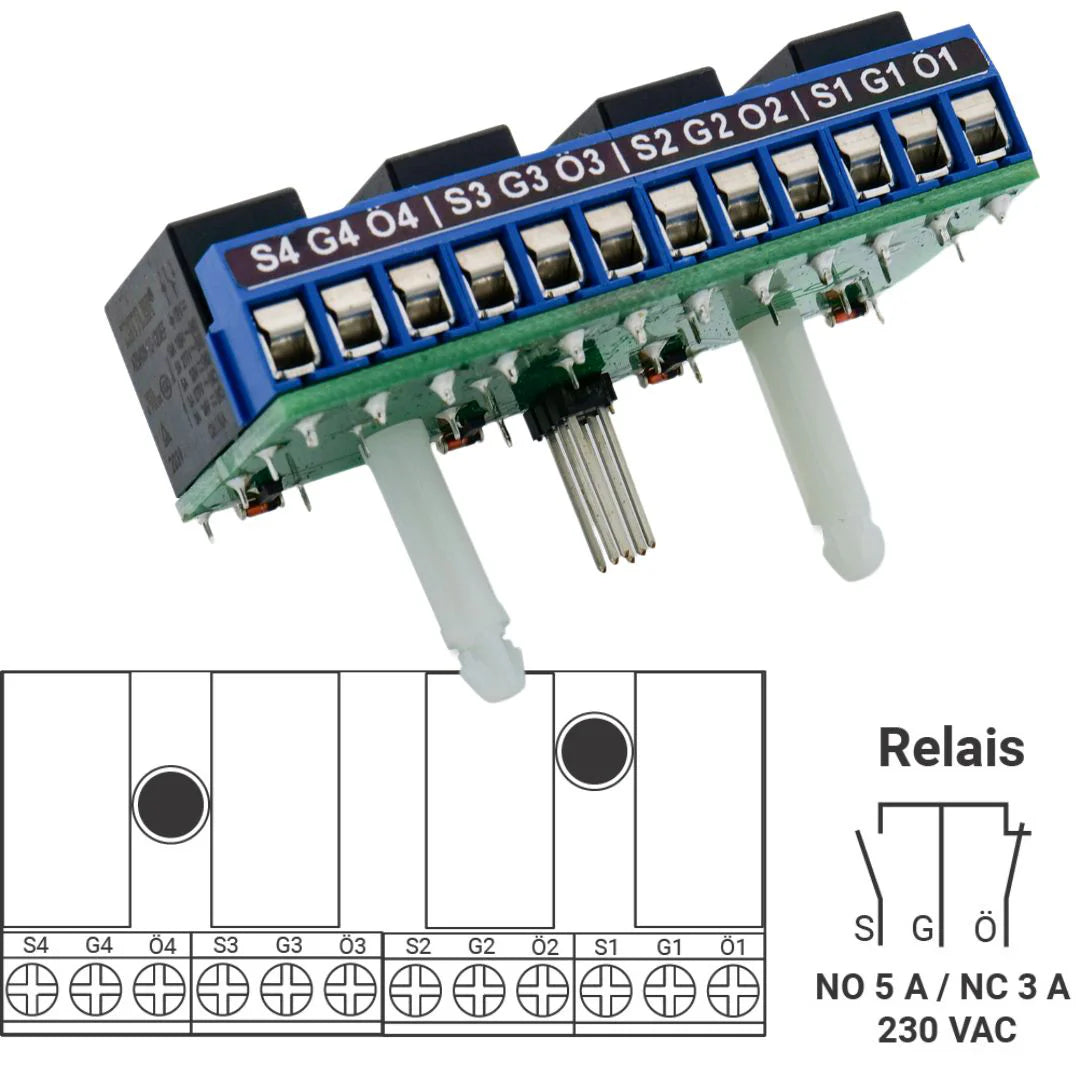

| Schakelprestaties | GEEN 5A/NC 3A/230V AC |
|---|---|
| Functioneel gebied | -15°C/+40°C |
| Beschermingsklasse | IP20 |
| Afmetingen (BxBxD) |
