Artikelnummer: 300265
Lieferzeit 8-10 Werktage Bekijk alle details

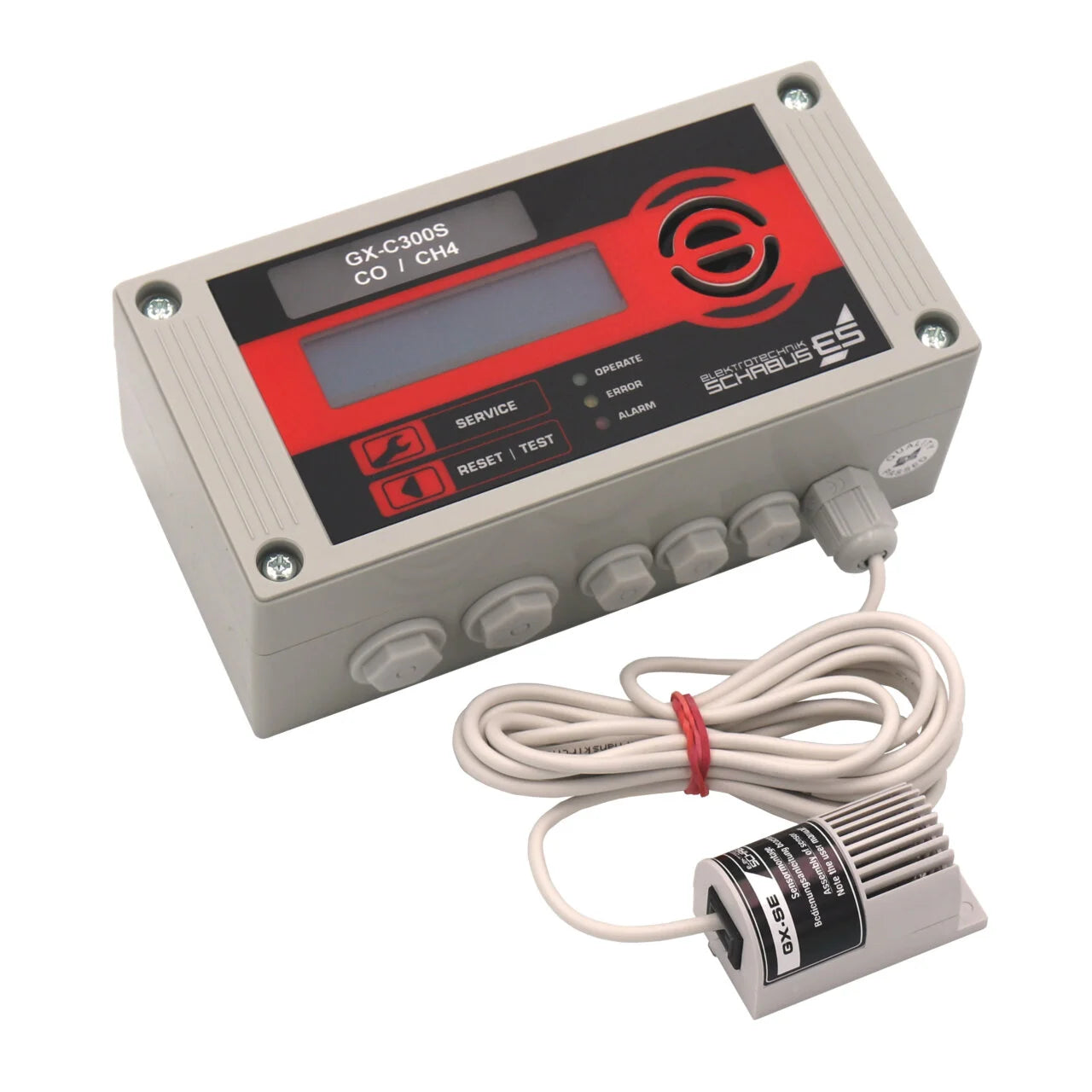

Der GX-C300S vereint:
Internen elektrochemischen CO-Sensor
Externen CH4-Sensor (Methan / Erdgas / Propan / Butan)
Damit wird sowohl:
lebensgefährliches Kohlenmonoxid
als auch austretendes Brenngas
gleichzeitig überwacht.
Besonders geeignet für:
Gasthermenräume
Heizkesselanlagen
Technikräume
Gebäude mit Magnetabsperrventil
Bei CO- oder Gasalarm:
Alarmrelais fällt ab
Magnetabsperrventil kann geschlossen werden
Heizungsanlage wird spannungsfrei geschaltet
Zusätzlich: Störungsrelais für GLT oder Hausautomation.
Der interne CO-Sensor wurde vollständig nach DIN EN 50291 geprüft.
Hinweis: „CH4“ auf Display steht stellvertretend für alle vom externen Sensor detektierbaren Gase.
| Fehlercode | Anzeige im Display | Bedeutung | Kategorie | Gelbe LED | Bedeutung LED-Anzeige |
|---|---|---|---|---|---|
| 1 | VDD_UNDERVOLTAGE | Interne Versorgungsspannung zu niedrig | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 2 | SUPPLY_UNDERVOLTAGE | Netzversorgung zu niedrig | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 3 | EXTERNAL_SENSOR_BROKEN | Sensor oder Sensorleitung defekt | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 4 | LED_YELLOW_NOT_ON | Gelbe LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 5 | LED_YELLOW_NOT_OFF | Gelbe LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 6 | LED_RED_NOT_ON | Rote LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 7 | LED_RED_NOT_OFF | Rote LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 8 | LED_GREEN_NOT_ON | Grüne LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 9 | LED_GREEN_NOT_OFF | Grüne LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 10 | PWM_OUT_NOT_ON | Interner Ausgangsfehler | INTERNAL | - | Keine spezielle LED-Anzeige |
| 11 | PWM_OUT_NOT_OFF | Interner Ausgangsfehler | INTERNAL | - | Keine spezielle LED-Anzeige |
| 12 | EXTERNAL_SENSOR_BAD | Sensorprüfung nicht bestanden | SENSOR | - | Keine spezielle LED-Anzeige |
| 21 | NVMEM_INIT_FAILED | Speicherinitialisierung fehlgeschlagen | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 22 | MISSING_ERROR_CATEGORY | Interner Softwarefehler | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 23 | ENVIROMENT_TOO_COLD | Umgebungstemperatur zu niedrig | EXTERNAL | ON | Gelbe LED leuchtet dauerhaft |
| 24 | ENVIROMENT_TOO_HOT | Umgebungstemperatur zu hoch | EXTERNAL | ON | Gelbe LED leuchtet dauerhaft |
| 25 | SENSORTEST_FAILED | Sensortest fehlgeschlagen | SENSOR | BLINK_FAST | Gelbe LED blinkt schnell |
| 26 | TEMP_SENSOR_ERROR | Fehler Temperatursensor | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 27 | NVMEM_CHECKSUM_ERROR | Speicherfehler erkannt | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |

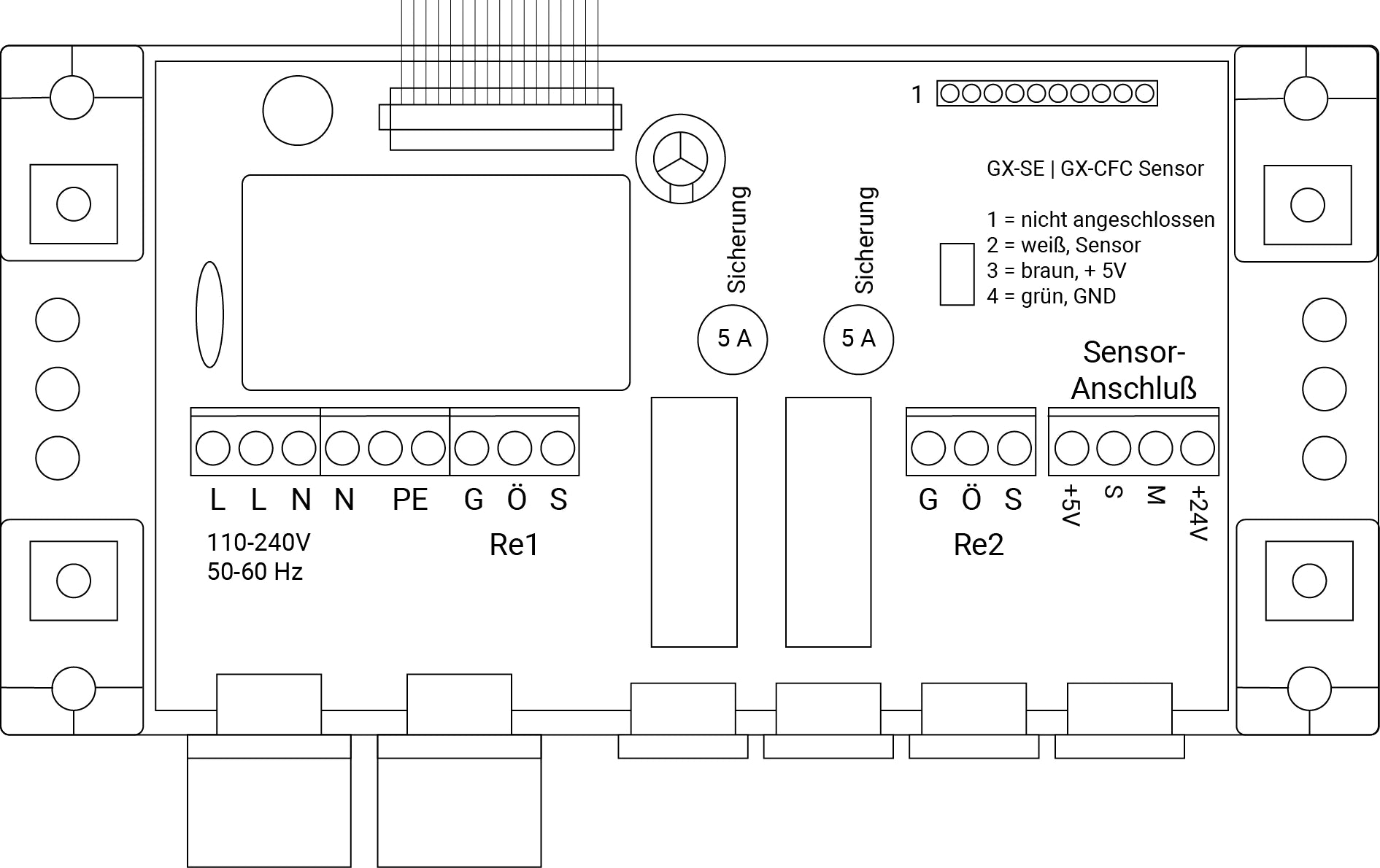

K1 (Alarmrelais): OFF - Relais abgefallen
K2 (Störungsrelais): ON - Relais angezogen
WEEE-NR.: DE91394868
| Bedrijfsspanning | 110 – 240 V~ wisselstroom/50-60 Hz |
|---|---|
| Functioneel gebied | – |
| Beschermingsklasse | IP54 |
| TÜV-getest | DIN EN 59291 |
| Afmetingen (BxBxD) | |
| Stroomverbruik | 2-8 VA, afhankelijk van de bedrijfsstatus |
| Advertentie | 2 x 16 tekens, display, tekst in het Engels, wit/blauw verlicht |
| CO-concentratie | 0…330ppm, triggerend volgens standaard |
| Nauwkeurigheid | <+/- 1%, <+/-2 ppm, in de fabriek gekalibreerd |
| GX-SE-concentratie | 12% LEL, methaan 5000 ppm |
| Relaiscontact | 2 wisselcontacten nc/geen potentiaalvrij |
| Geluidsdrukniveau | 85 dB(A) (1m afstand) |
| Sensor | 0°C … 60°C/10 … 90% rH, niet-condenserend |
| Bedrijfsspanning van de sensor | +24V = |
| Besturingseenheid | -15°C … +45°C, 10 … 90% rH, niet-condenserend. |
| WEEE-Reg.-Nr. | DE91394868 |
