Mini-Schwimmerschalter V2A Wechsler-Kontakt

Mini-Schwimmerschalter V2A Wechsler-Kontakt

72,50 €
72,50 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten

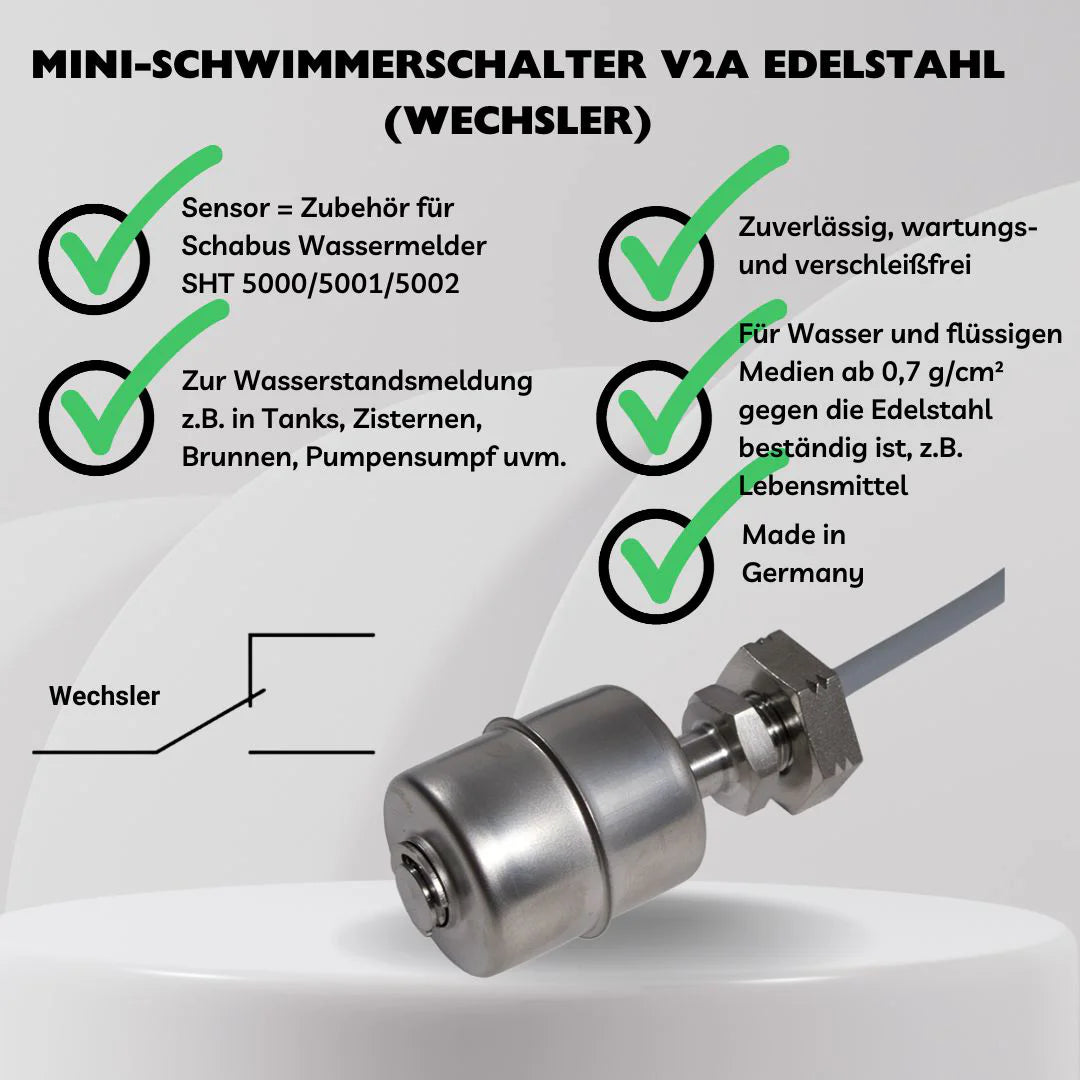

  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V2A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 200939

Levertijd: 2-3 werkdagen

Bekijk alle details
Schwimmerschalter_200939_Hauptbild

Mini-Schwimmerschalter V2A Wechsler-Kontakt

72,50 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

📦 Lieferumfang

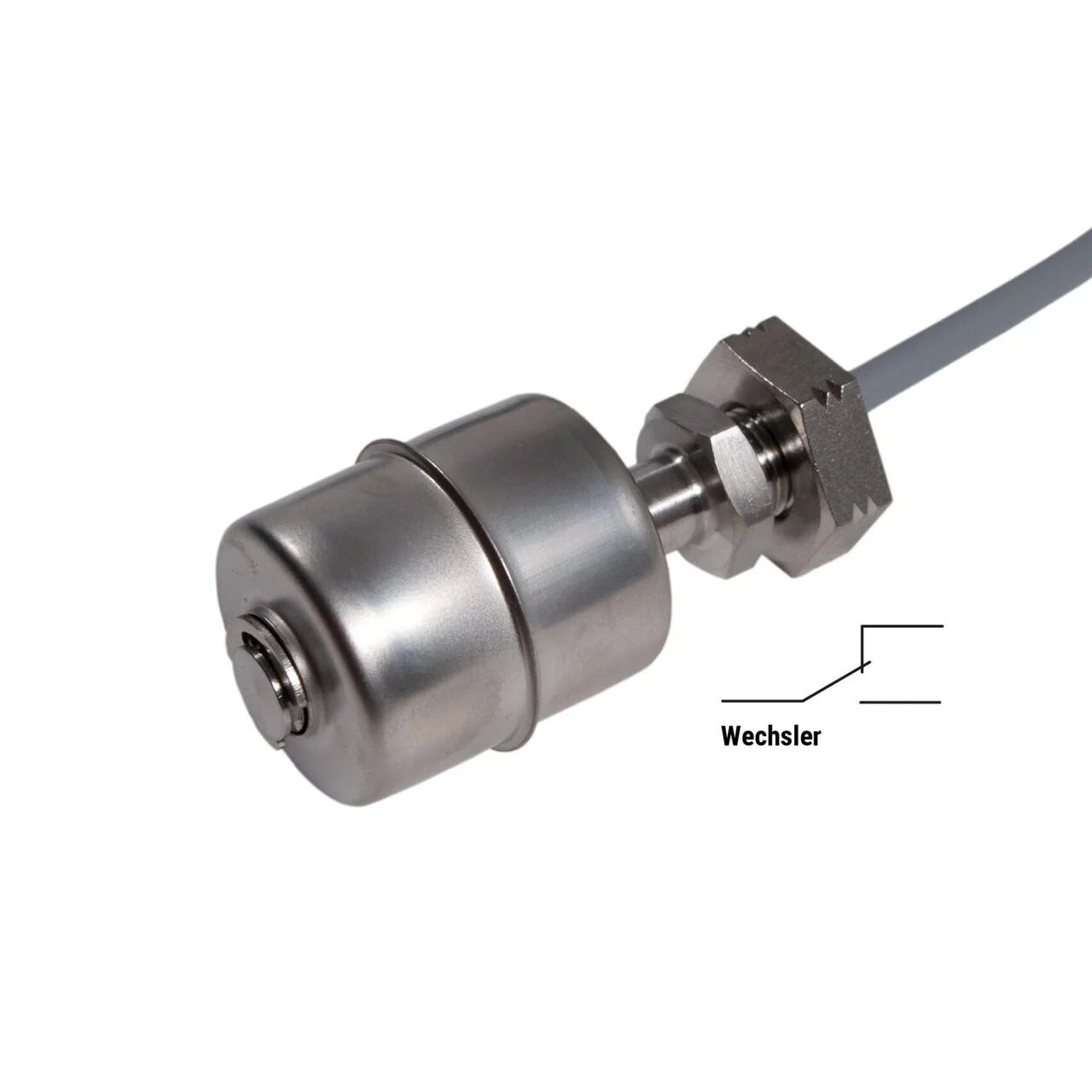

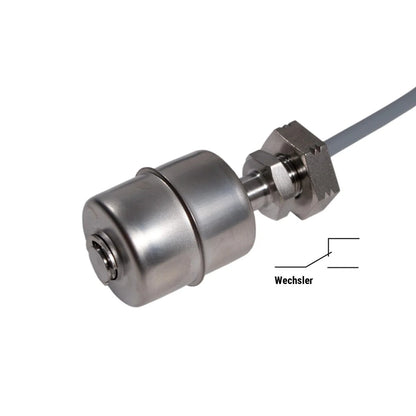

  • Mini-Schwimmerschalter V2A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung



🧪 Robuster Edelstahl (V2A / 1.4301) für hygienisch sensible Anwendungen

Der Mini-Schwimmerschalter mit Wechslerfunktion aus V2A-Edelstahl (Werkstoff 1.4301) eignet sich ideal für anspruchsvolle Einsatzbereiche – z. B. in der Lebensmittelverarbeitung oder in Industrieumgebungen, in denen Hygiene, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind.

Die glatte Edelstahloberfläche ist besonders reinigungsfreundlich und reduziert die Anhaftung von Rückständen.
V2A ist widerstandsfähig gegenüber schwachen Säuren, Laugen und vielen Reinigungsmitteln.



⚙️ Präzise gefertigt – dauerhaft zuverlässig

  • Schaft aus massiv gefrästem V2A-Edelstahl

  • Schwimmer aus rostfreiem Edelstahlblech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu einer Billion Schaltspiele möglich.



🔁 NO & NC in einem Gerät – integrierter Wechslerkontakt

Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.

Das bedeutet:

  • Schließer (NO) und

  • Öffner (NC)

stehen gleichzeitig zur Verfügung.

Ein Umdrehen des Schwimmerkörpers ist nicht erforderlich – die gewünschte Funktion wird elektrisch angeschlossen.



🌊 Funktionsweise

Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)

Maximale Leitungslänge: 50 m pro Meldelinie.



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen über 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10–40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.




RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

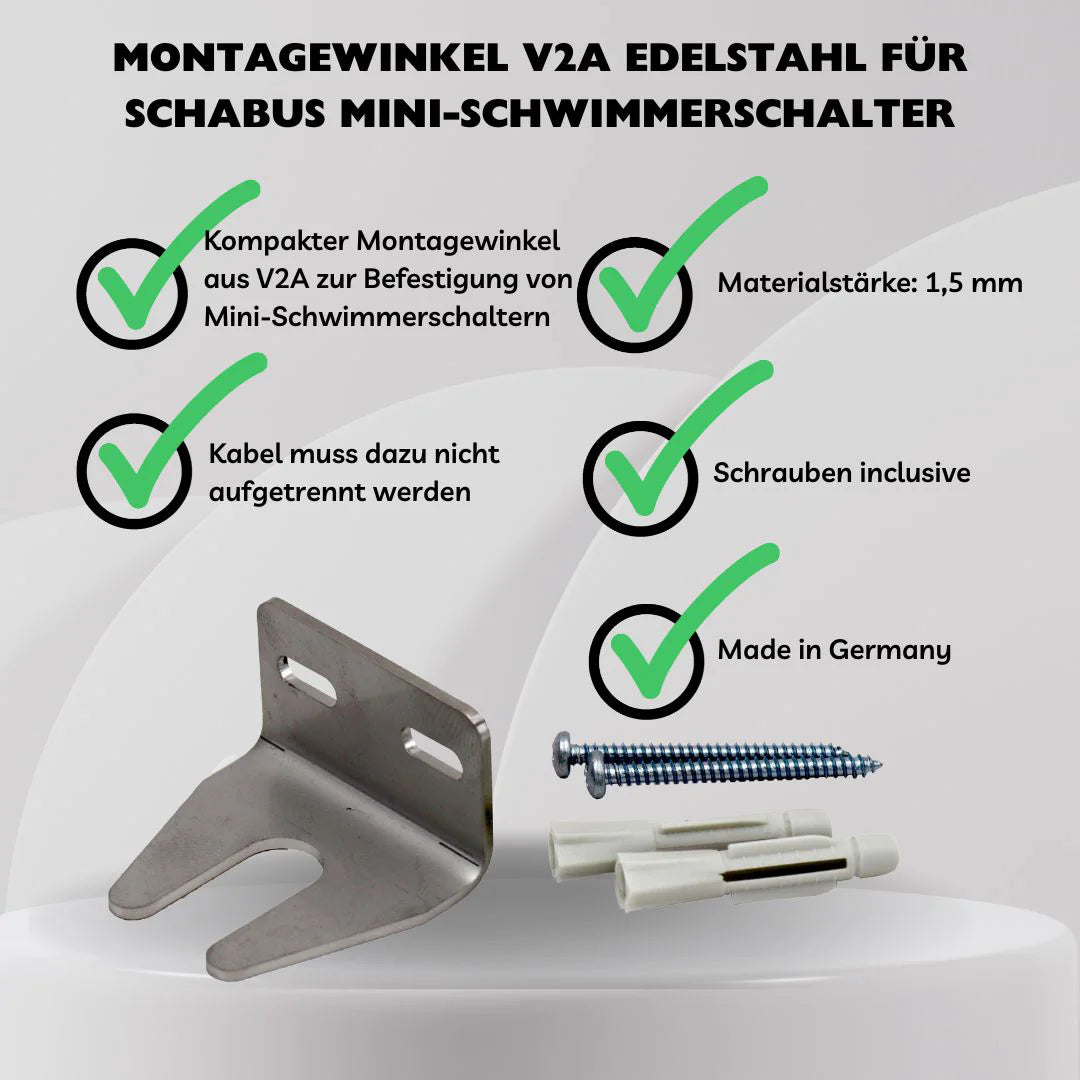

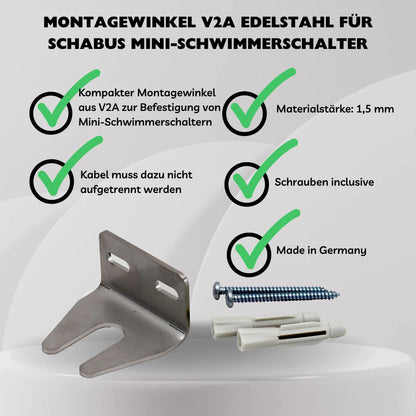

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868



Schakelprestaties maximaal 10 watt
Functioneel gebied -20°C /max. +100°C
Beschermingsklasse IP 68, kabel slechts korte tijd waterdicht
Afmetingen (BxBxD)

H = 55 mm x Ø 27,5 mm
Gewicht 0,10 kg
Lijn 3 x 0,14 mm² LIYY-kabel, 2,5 meter
Materiaal Aansluitschroefdraad V2A RVS, as gedraaid en gefreesd uit massief V2A, as V2A RVS, ⌀ 8,3mm, 62,8mm lang
Medium min. Dichtheid 0,7 g/cm³, drukloos

🔧 Hoe wordt de vlotterschakelaar geïnstalleerd? De vlotterschakelaar wordt idealiter bevestigd met een geschikte montagebeugel (art.nr. 300787) om een ​​zo verticaal mogelijke uitlijning te garanderen met een maximale afwijking van 30°. Dit is de enige manier waarop het vlotterlichaam vrij en betrouwbaar over de as kan glijden.

↕️ Kan ik de schakelfunctie omkeren? Nee, bij de wisselaar is dit niet nodig.
Het geïntegreerde wisselcontact voedt altijd beide schakelfuncties tegelijkertijd – Normaal gesloten (NC) en Normaal open (NEE).
Dit elimineert de noodzaak om de vlotter om te draaien. Het signaal wordt eenvoudig opgevangen via de bijbehorende draad in de aansluitkabel.

💧 Voor welke media is de vlotterschakelaar geschikt? Het is geschikt voor alle vloeistoffen met een dichtheid van minimaal 0,7 g/cm³. Dankzij het robuuste roestvrijstalen ontwerp is gebruik ook mogelijk in agressieve of hygiënisch gevoelige omgevingen zoals voedselverwerking.

🔌 Is de aansluitkabel vervangbaar? Het apparaat wordt standaard geleverd met een 2,5 meter lange LiYY/PVC-kabel. Deze is vlamvertragend, kortstondig waterdicht en chemisch bestendig. Op aanvraag zijn ook speciale lengtes mogelijk – onze technische ondersteuning adviseert u graag.

⚠️ Waar moet ik op letten bij het maken van de elektrische aansluiting? BELANGRIJKE VEILIGHEIDSOPMERKING: Een onjuiste elektrische aansluiting kan de gevoelige reedcontacten vernielen en daardoor een storing veroorzaken - in het ergste geval met persoonlijk letsel of materiële schade tot gevolg.

Let daarom op:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden
  • 👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Aanbevolen RC-circuits voor reedcontacten (10 – 40 VA):

SpanningWeerstandCapaciteitTypeAC 24V100Ω0,33μFA3/24

Als u het niet zeker weet, neem dan contact op met een gekwalificeerde elektricien of neem rechtstreeks contact op met onze ondersteuning.

Klantbeoordelingen

Wees de eerste die een recensie schrijft
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

📦 Lieferumfang

  • Mini-Schwimmerschalter V2A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung



🧪 Robuster Edelstahl (V2A / 1.4301) für hygienisch sensible Anwendungen

Der Mini-Schwimmerschalter mit Wechslerfunktion aus V2A-Edelstahl (Werkstoff 1.4301) eignet sich ideal für anspruchsvolle Einsatzbereiche – z. B. in der Lebensmittelverarbeitung oder in Industrieumgebungen, in denen Hygiene, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind.

Die glatte Edelstahloberfläche ist besonders reinigungsfreundlich und reduziert die Anhaftung von Rückständen.
V2A ist widerstandsfähig gegenüber schwachen Säuren, Laugen und vielen Reinigungsmitteln.



⚙️ Präzise gefertigt – dauerhaft zuverlässig

  • Schaft aus massiv gefrästem V2A-Edelstahl

  • Schwimmer aus rostfreiem Edelstahlblech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu einer Billion Schaltspiele möglich.



🔁 NO & NC in einem Gerät – integrierter Wechslerkontakt

Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.

Das bedeutet:

  • Schließer (NO) und

  • Öffner (NC)

stehen gleichzeitig zur Verfügung.

Ein Umdrehen des Schwimmerkörpers ist nicht erforderlich – die gewünschte Funktion wird elektrisch angeschlossen.



🌊 Funktionsweise

Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)

Maximale Leitungslänge: 50 m pro Meldelinie.



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen über 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10–40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.




RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868



Technische informatie
Schakelprestaties maximaal 10 watt
Functioneel gebied -20°C /max. +100°C
Beschermingsklasse IP 68, kabel slechts korte tijd waterdicht
Afmetingen (BxBxD)

H = 55 mm x Ø 27,5 mm
Gewicht 0,10 kg
Lijn 3 x 0,14 mm² LIYY-kabel, 2,5 meter
Materiaal Aansluitschroefdraad V2A RVS, as gedraaid en gefreesd uit massief V2A, as V2A RVS, ⌀ 8,3mm, 62,8mm lang
Medium min. Dichtheid 0,7 g/cm³, drukloos
Downloads
Verbindingsvoorbeelden
FAQ - Veelgestelde vragen

🔧 Hoe wordt de vlotterschakelaar geïnstalleerd? De vlotterschakelaar wordt idealiter bevestigd met een geschikte montagebeugel (art.nr. 300787) om een ​​zo verticaal mogelijke uitlijning te garanderen met een maximale afwijking van 30°. Dit is de enige manier waarop het vlotterlichaam vrij en betrouwbaar over de as kan glijden.

↕️ Kan ik de schakelfunctie omkeren? Nee, bij de wisselaar is dit niet nodig.
Het geïntegreerde wisselcontact voedt altijd beide schakelfuncties tegelijkertijd – Normaal gesloten (NC) en Normaal open (NEE).
Dit elimineert de noodzaak om de vlotter om te draaien. Het signaal wordt eenvoudig opgevangen via de bijbehorende draad in de aansluitkabel.

💧 Voor welke media is de vlotterschakelaar geschikt? Het is geschikt voor alle vloeistoffen met een dichtheid van minimaal 0,7 g/cm³. Dankzij het robuuste roestvrijstalen ontwerp is gebruik ook mogelijk in agressieve of hygiënisch gevoelige omgevingen zoals voedselverwerking.

🔌 Is de aansluitkabel vervangbaar? Het apparaat wordt standaard geleverd met een 2,5 meter lange LiYY/PVC-kabel. Deze is vlamvertragend, kortstondig waterdicht en chemisch bestendig. Op aanvraag zijn ook speciale lengtes mogelijk – onze technische ondersteuning adviseert u graag.

⚠️ Waar moet ik op letten bij het maken van de elektrische aansluiting? BELANGRIJKE VEILIGHEIDSOPMERKING: Een onjuiste elektrische aansluiting kan de gevoelige reedcontacten vernielen en daardoor een storing veroorzaken - in het ergste geval met persoonlijk letsel of materiële schade tot gevolg.

Let daarom op:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden
  • 👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Aanbevolen RC-circuits voor reedcontacten (10 – 40 VA):

SpanningWeerstandCapaciteitTypeAC 24V100Ω0,33μFA3/24

Als u het niet zeker weet, neem dan contact op met een gekwalificeerde elektricien of neem rechtstreeks contact op met onze ondersteuning.
