Funktion und Einsatzbereich

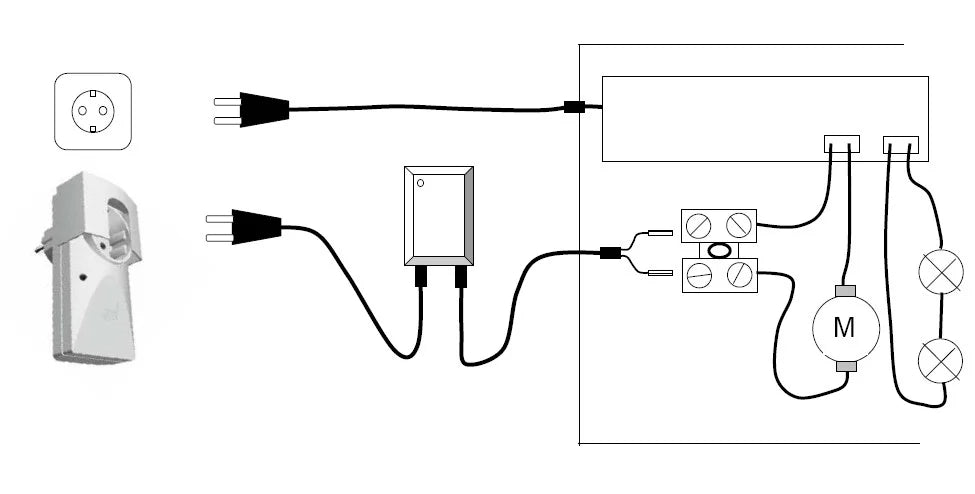

Das Zusatzmodul BBB 300 erweitert bestehende Abluftsteuerungen wie KDS 210 und FDS 200 um einen potentialfreien Schließerkontakt, der bis zu 5 Ampere belastbar ist.
Dies ermöglicht die Ansteuerung moderner Dunstabzugshauben mit Steuereingang, ohne die Beleuchtungsfunktion zu beeinträchtigen. Ideal für Anwendungen, bei denen nur der Lüftermotor geschaltet werden soll. Schaltverhalten: Steckdose eingeschaltet = Kontakt geschlossen.
Vielseitig einsetzbar dank hochwertigem Relais
Im Modul ist ein besonders zuverlässiges Finder Relais verbaut, das sowohl geringste Ströme ab 5 mA als auch Leistungsströme bis 5 A sicher schalten kann. Damit eignet sich das BBB 300 universell für verschiedene Anwendungen – etwa zum direkten Schalten eines Lüftermotors oder zum Ansteuern moderner Steuerkontakte bei Muldenlüftern, wie sie bei Geräten von Miele KMDA, Bora Home-In oder anderen hochwertigen Herstellern zum Einsatz kommen.
Montage und Installation

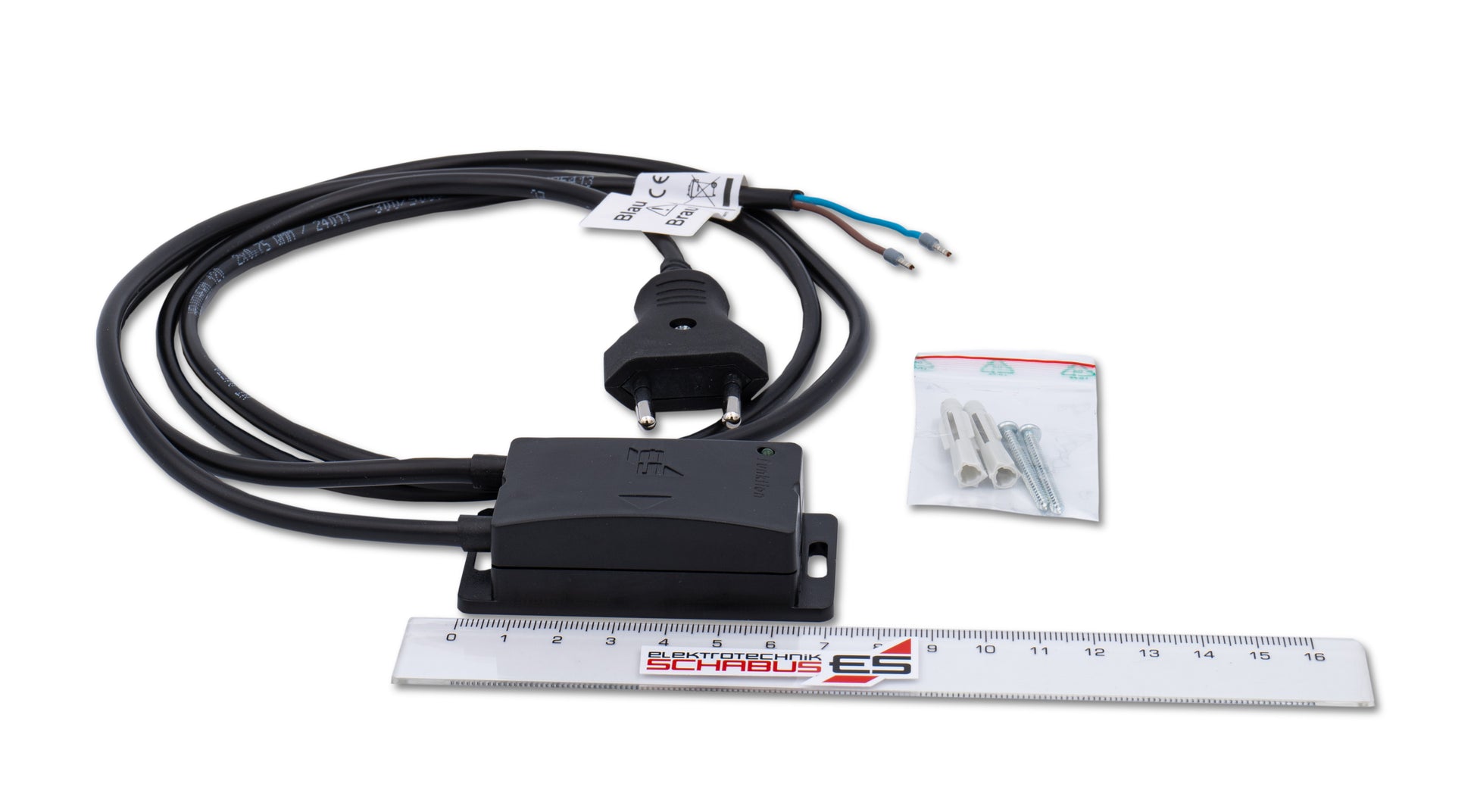

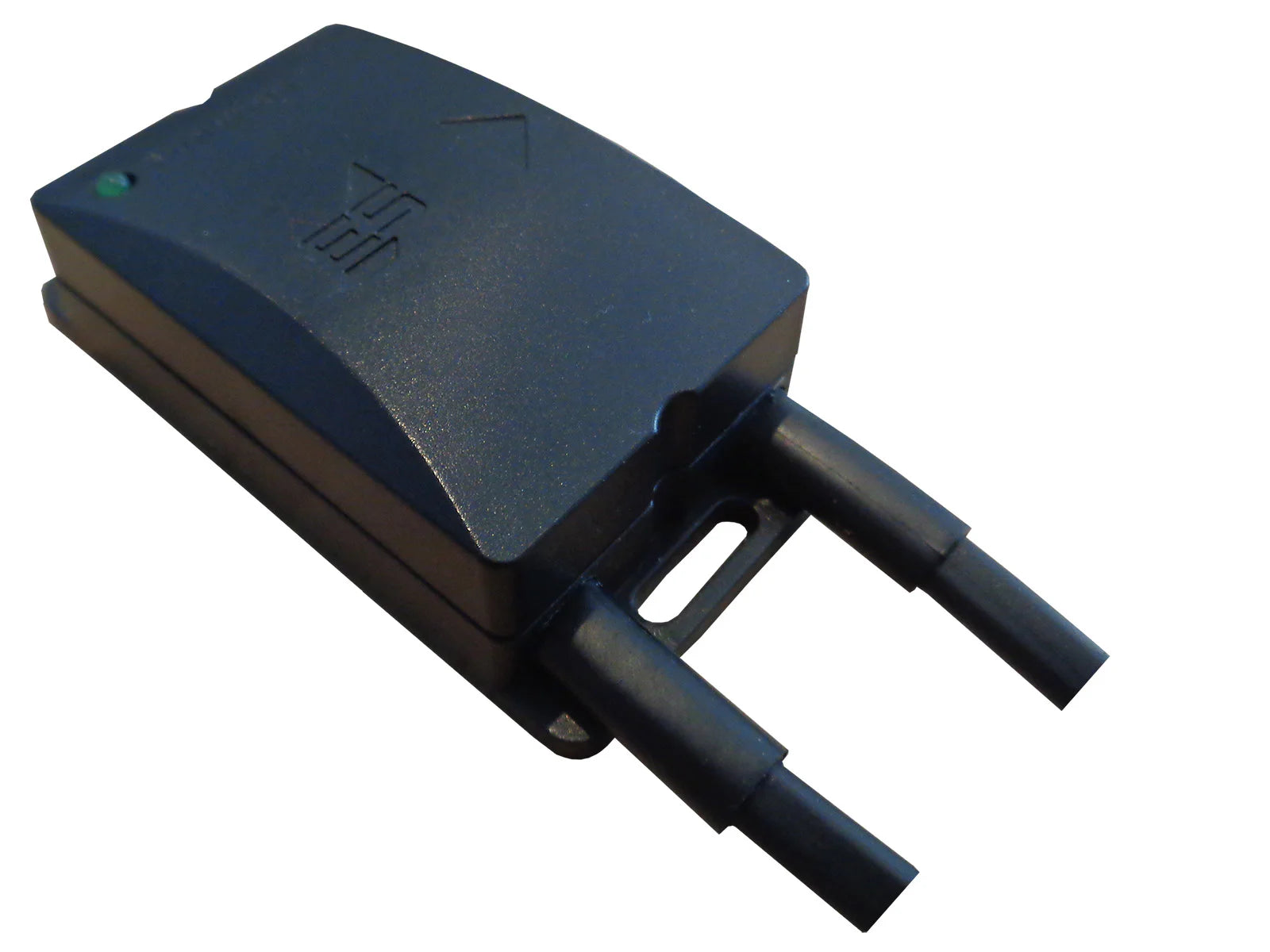

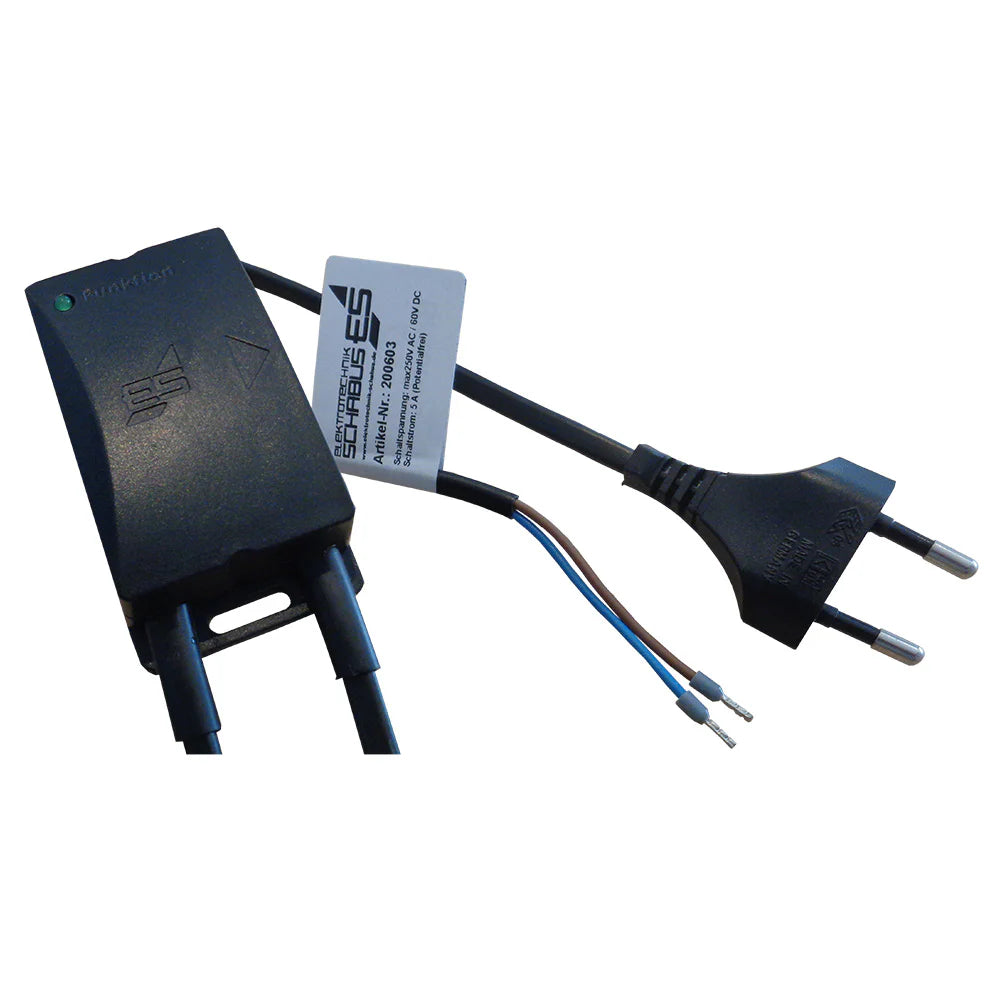

Das Modul verfügt über Langlöcher zur einfachen Befestigung und wird mit einem 1 m langen Anschlusskabel mit Euro-Stecker sowie einem 1 m langen Ausgangskabel mit Aderendhülsen geliefert. Die grüne LED zeigt den aktiven Schaltzustand an. Die Installation zwischen Steuereingang oder Abluftmotor und Zwischenstecker ist unkompliziert. Die Verbindung einer Zwischenstecker-Abluftsteuerung mit einem Steuerkontakt kann eigenständig vorgenommen werden.

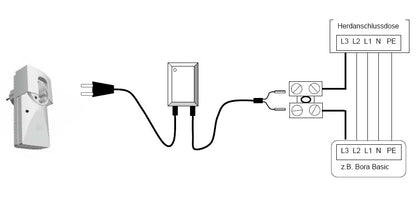

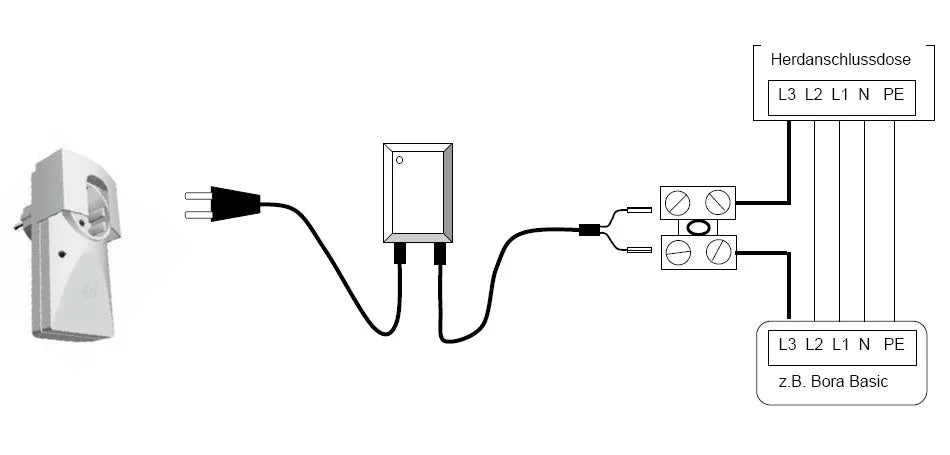

Für das Schalten von Leistungen, insbesondere des Lüftermotors direkt oder über spezialisierte Eingänge (z. B. Bora L3, Bosch oder Neff L1), ist die Installation durch eine ausgebildete Elektrofachkraft erforderlich
WEEE-NR.: DE91394868
| Schakelprestaties | max. 1150 VA (bis 250 V~, bis 5 A~), min. 300 m" (ab 5V, ab 5 mA) |
|---|---|
| Functioneel gebied | -15° C / +40° C |
| Afmetingen (BxBxD) | |
| Relaiscontact | Potentialfreier Schließer (n.o.) |
| Lijn | 1 Meter, 2-adrig mit Aderendhülsen, jeweils 1 Meter |
| Stuurspanning | 230 V, 1,2 VA |
