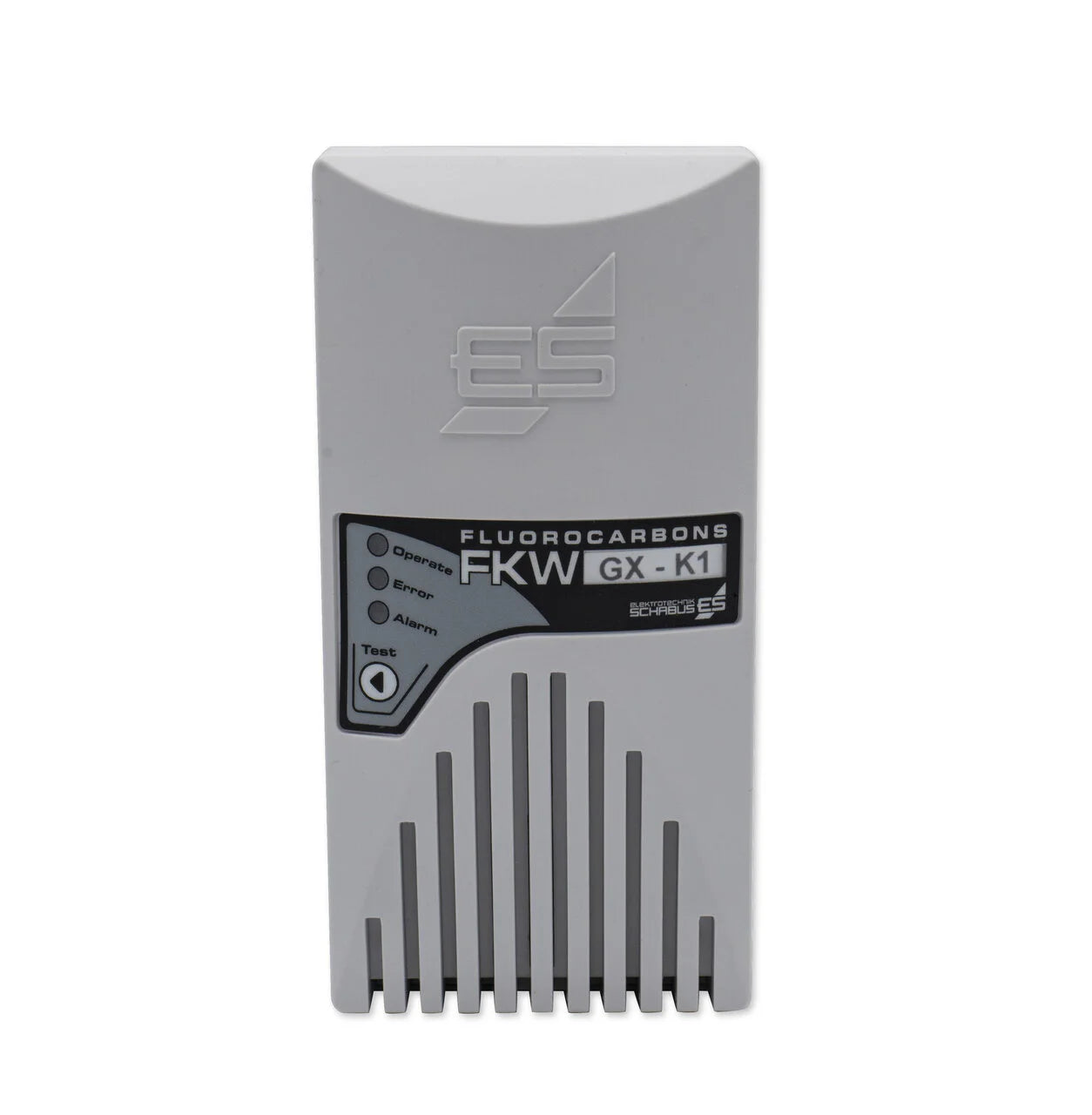

FKW-Kühlmittelwarngerät GX-K1 mit internem Sensor
Betriebsanleitung
Der GX-K1 erkennt frühzeitig ausströmende fluorierte Kältemittel (FKW/HFKW) in Wärmepumpen, Klimaanlagen und Kühlgeräten. Viele Kältemittel sind giftig, brennbar oder klimaschädlich. Selbst bei einem schnellen Systemausfall kann verdampfendes Gas gefährlich sein. Der GX-K1 warnt rechtzeitig, bevor gesundheitsschädliche Konzentrationen erreicht werden.
Das Gerät eignet sich für privaten und gewerblichen Einsatz, allerdings nicht für explosionsgefährdete Umgebungen. Nach ca. 3 Minuten Aufwärmzeit ist es einsatzbereit. Bei Austritt von Kältemittel aktiviert der rot blinkende LED-Indikator einen hörbaren Alarm, der sofort auf das Risiko aufmerksam macht.
Der integrierte Sensor ist besonders empfindlich für viele gängige Kältemittel, darunter:
R-22, R-32, R-1234yf, R-1234ze, R-454B, R-404A, R-410A, R-407C, R-290 (Propan).
Dank hoher Querempfindlichkeit reagiert der Sensor auch auf verwandte Gase wie Methan, Butan, Ethanol oder Wasserstoff. Eine einfache Funktionsprüfung ist z. B. mit einem handelsüblichen Feuerzeug möglich (nur kurz und sicher).
Die Empfindlichkeit wird über das Widerstandsverhältnis Rs/Ro angegeben:
Rs: Sensorwiderstand bei Gasbelastung
Ro: Referenzwert bei 5.000 ppm R-32
Kältemittel sind Fluide, die in Kälte- und Wärmepumpensystemen Wärme übertragen. Sie wechseln zwischen flüssigem und gasförmigem Aggregatzustand, um die Temperatur im System zu regulieren. Fluorierte Kältemittel (FKW/HFKW) sind treibhauswirksam und werden nach GWP (Global Warming Potential) bewertet.
FKW: vollständig fluorierte Kohlenwasserstoffe
HFKW: teilweise fluorierte Kohlenwasserstoffe
GWP & ODP: Kennwerte für Klimawirksamkeit und Ozonschichtbelastung
Die Verwendung richtet sich nach der EU-F-Gas-Verordnung (EU 517/2014).
Wärmepumpen
Klimageräte
Kühlmöbel & Tiefkühlanlagen
Technische Räume ohne explosionsgefährdete Atmosphäre
Der GX-K1 schützt Technik und Gesundheit zuverlässig, indem er Leckagen frühzeitig meldet.
Nur in nicht-explosionsgefährdeten Bereichen einsetzen
Regelmäßig auf Funktionsfähigkeit prüfen
Nur in trockenen Räumen verwenden
Bei Umrüstung bestehender Systeme auf Kompatibilität von Kältemittelöl und Dichtungen achten
Plug-&-Play: Einfach in die Steckdose einstecken
Intensiver Alarm: LED + akustisches Signal
Breite Sensorauswahl: Viele FKW/HFKW und verwandte Gase
Schnelle Reaktion: Alarm innerhalb weniger Sekunden
Gesundheitsschutz: Frühwarnung vor giftigen oder brennbaren Gasen
Made in Germany
Was sind FKW-Kältemittel?
Ein Kältemittel ist ein Fluid, das in Kälteanlagen zur Wärmeübertragung eingesetzt wird. Dabei nimmt es bei niedrigem Druck und niedriger Temperatur Wärme auf und gibt sie bei höherem Druck und höherer Temperatur wieder ab. Der Aggregatzustand des Kältemittels ändert sich dabei von flüssig zu gasförmig und umgekehrt. Fluorierten Treibhausgasen ist gemein, dass sie Fluor enthalten. Typische Vertreter sind fluorierte Kohlenwasserstoffe, wie Tetrafl uormethan (CF4), teilfluorierte Kohlenwasserstoffe wie Trifluormethan (CHF3) aber auch Schwefelhexafluorid (SF6).
Die Fluorkohlenwasserstoffe (FKW, HFKW) gelten als klimawirksame Stoffe. Sie werden in vollhalogenierte (FKW) und teilhalogenierte Fluorkohlenwasserstoffe (HFKW) unterschieden. Die FKW sind Kohlenwasserstoffe, deren Wasserstoffatome vollständig durch Fluoratome ersetzt sind. HFKW sind Kohlenwasserstoffe, deren Wasserstoffatome teilweise durch Fluoratome ersetzt werden. Sie besitzen sehr unterschiedliche GWP-Werte/CO2-Äquivalente und tragen zur Erwärmung der Erdatmosphäre, d.h. zum sogenannten Treibhauseffekt bei.
Wärmepumpen brauchen ein Kältemittel
Die Begriffe Kältemittel und Kühlmittel oft synonym verwendet. Doch dies ist technisch nicht korrekt. Der Unterschied zwischen Kältemittel und Kühlmittel besteht darin, dass ein Kältemittel Wärme abtransportieren kann, auch wenn die Umgebungstemperatur höher ist als die Temperatur des zu kühlenden Objekts. Ein Kühlmittel hingegen kann nur dann Wärme von einem Objekt wegtransportieren, wenn die Umgebungstemperatur kälter ist. Das Kühlmittel, das durch den Motor eines Autos erhitzt wird, gibt beispielsweise Wärme an die kühlere Umgebung ab.
Um Temperaturen unterhalb der Umgebungstemperatur zu erreichen, wird in der Industrie, in Kühlschränken, Gefriertruhen oder Klimaanlagen ein Kältemittel benötigt. Und eben auch bei den immer populärer werdenden Wärmepumpen. Die Temperatur im Innenraum soll hier immer niedriger sein als außerhalb.
Eine Wärmepumpe funktioniert also mit umgekehrtem Vorzeichen. Sie entzieht der Umgebung Wärme und führt sie dem Gebäude oder dem Heizungssystem zu. Je nach Art der Wärmepumpe kann der Kältemittel-Kreislauf separat installiert oder in das Gerät integriert sein.
| Kürzel / Bezeichnung | Chemischer Name / Typ | Typischer Einsatzbereich | Bemerkung / Eigenschaften |
|---|---|---|---|
| R-32 | Difluormethan (HFC-32) | Klimaanlagen, kleine Kälte-/Heizsysteme | Einzelkomponente, niedrigeres GWP, A2L („leicht entzündlich“) |
| R-1234yf | 2,3,3,3-Tetrafluorpropen (HFO-1234yf) | Autoklimaanlagen, neue Kältemittelgeneration | Sehr niedriges GWP, Ersatz für R-134a |
| R-1234ze | trans-1,3,3,3-Tetrafluorpropen (HFO-1234ze) | Klima- & Kälteanlagen, Wärmepumpen | Niedriger GWP, umweltfreundliche Alternative |
| R-454B | Blend (68,9 % R-32 + 31,1 % R-1234yf) | Ersatz für R-410A in Klima- & Wärmepumpensystemen | Niedrigeres GWP als R-410A, A2L-Klasse |
| R-407C | Mischung aus R-32 / R-125 / R-134a (zeotrop) | Klimageräte, mittlere Temperaturbereiche | Ersatz für R-22-Systeme, synthetische Öle erforderlich |
| R-404A | Gemisch: R-125 / R-143a / R-134a | Tiefkühl- & Gewerbekälteanlagen | Hoher GWP, Nutzung eingeschränkt (F-Gas-Verordnung) |
| R-410A | Blend: 50 % R-32 + 50 % R-125 | Split- & Wärmepumpensysteme | Standardkältemittel, aber hohes GWP |
| R-290 | Propan | Klein-Kälteanlagen, Kühlmöbel, Wärmepumpen | Natürliches Kältemittel, sehr niedriges GWP, brennbar |
| R-22 | Chlordifluormethan (HCFC-22) | Ältere Klima- & Kälteanlagen | Ozonabbauend (Phase-out), hoher GWP ≈ 1810 |
WEEE-NR.: DE91394868
| Tensione operativa | 230 V CA/50-60 Hz |
|---|---|
| Area funzionale | -10°C/+50°C |
| Classe di protezione | IP67 |
| Dimensioni (LxLxP) | |
| Consumo energetico | ca. 3VA |
| Annuncio | 3 LED |
| Tipo di gas | Butano, CFC R32, etanolo, fluorocarburo, metano-CH4, propano, idrogeno H2 |
| Umidità | 10% – 90% UR |
| Attiva la concentrazione | 100-10.000 ppm, a seconda del refrigerante, z.BR-32 da 1000 ppm, 12% LEL |
| Livello di pressione sonora | 90 dB (distanza 10 cm) |
