Numéro d'article: 200616
Lieferzeit 8-10 Werktage Afficher tous les détails

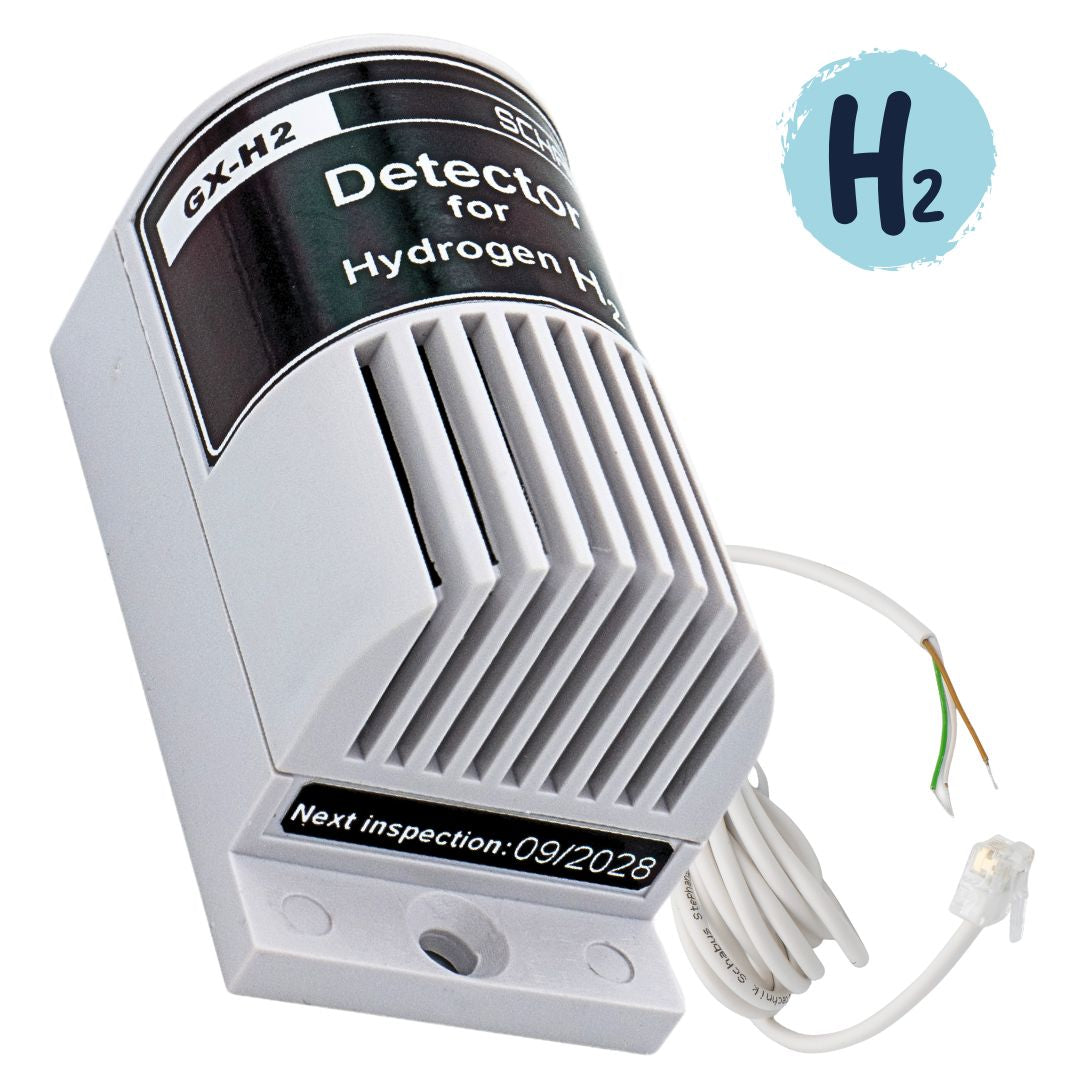

Der GX-H2 ist ein externer Gassensor zur Detektion von Wasserstoff (H₂) in trockenen Innenräumen.
Er wird als Zubehör für folgende Gaswarnzentralen eingesetzt:
GX-A1+
GX-HS
Die Integration erfolgt einfach über eine RJ-Steckverbindung.
Wasserstoff:
ist hochentzündlich
besitzt eine sehr geringe Molekülgröße
ist deutlich leichter als Luft
Austretender Wasserstoff sammelt sich daher bevorzugt im Deckenbereich.
Eine frühzeitige Detektion ist essenziell, um:
technische Defekte
Leckagen
sicherheitskritische Zustände rechtzeitig zu erkennen.
Batterieräume
Ladebereiche von Bleiakkus
Wasserstoffspeicher
Forschungs- und Prüfanlagen
Industrieanlagen mit H₂-Technik
Da Wasserstoff leichter als Luft ist:
➡️ Sensor im oberen Raumdrittel bzw. unter der Decke montieren.
Nur in trockenen Innenräumen verwenden.
Gassensor GX-H2 mit 2,5 m Sensorleitung
Montagematerial (Schraube & Dübel)
Betriebsanleitung
⚠️ Nur in Verbindung mit GX-A1+ oder GX-HS verwendbar.
Nicht EX-zertifiziert
Nicht für explosionsgefährdete Bereiche geeignet
Nicht dauerhaft hohen Gaskonzentrationen aussetzen
Niemals reinem Klimagas aussetzen
Hohe und häufige Gaskonzentrationen können:
die Empfindlichkeit verringern
die Lebensdauer des Sensors reduzieren
Die Anschlussleitung kann verlängert werden.
Folgende Mindestquerschnitte sind einzuhalten:
3 × 1,5 mm² → max. 10 m
3 × 0,75 mm² → max. 20 m
Zur Verlängerung empfehlen wir die Steuerleitung LIYY (Art.-Nr. 300780)
Speziell für H₂-Detektion ausgelegt
Einfache Integration in GX-Systeme
Kompakte Bauform
Klare Einsatzgrenzen definiert
Made in Germany
WEEE-NR.: DE91394868
| Tension de fonctionnement | 5.0±0.2V DC, Ps≤15mW, 0,45kΩ min. |
|---|---|
| Classe de protection | IP 20 |
| Dimensions (LxLxP) | |
| Domaine d'application | Lüftungs- und Klimanlagen, Wärmepumpen |
| Conditions environnementales | Feuchtigkeit 15 – 85% rel. Hg, nicht kondensierend |
| Type de gaz | Wasserstoff H2 |
| Affectation des câbles | braun: +5 V dc +/- 0,1 Volt, grün: GND C -), weiß: Sensorausgang (0,4-4,5 V DC) |
| Doubler | 2,5 m max., Ø 3,5 mm |
| Humidité | 5-90% rH, nicht kondensierend |
| Déclencher la concentration | 10 % UEG 0,4 % = 4,5 V, UEG 4%, OEG 75,6 % |
| Capteur | extern, MOS-Typ |
| Électricité | Ausgang 0,4 – 4,5 V, Stromaufnahme max 300 mA |
