GX-D500P

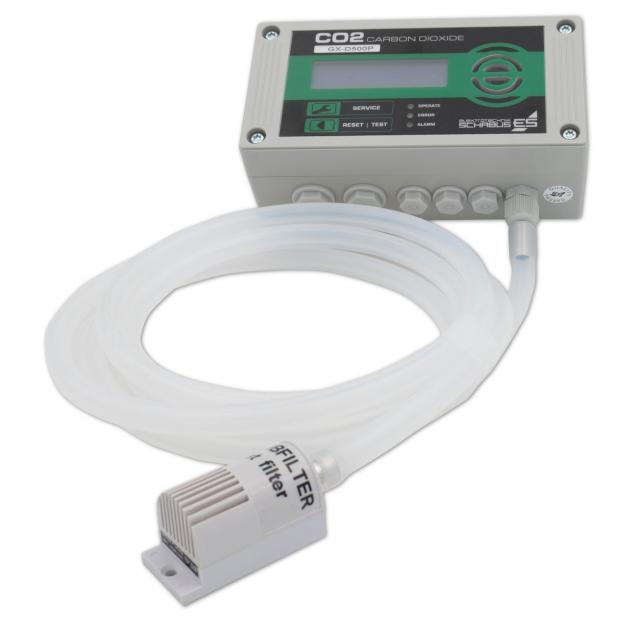

Le détecteur de CO2 GX-D500P est un appareil d'avertissement professionnel avec des seuils d'alarme fixes de 1,5% de CO2 pour la pré-alarme et de 3,0% de CO2 pour l'alarme principale. Il peut être utilisé pour surveiller l'air dans un environnement thermiquement exigeant. Qu'il s'agisse de locaux particulièrement froids, comme des réfrigérateurs avec des distributeurs de boissons et des entrepôts de glace carbonique pour les centres de vaccination, ou de locaux particulièrement chauds et chauds. Cela est possible grâce à un système d'aspiration qui élargit et relie la pièce à surveiller avec un tuyau en silicone à paroi épaisse.

La valeur seuil de l'alarme, qui est clairement perceptible aussi bien acoustiquement que visuellement, a été volontairement choisie si élevée, afin que l'air ambiant vicié dû au CO2 expiré par les personnes ne provoque pas de fausses alarmes, mais que les défauts des installations techniques soient détectés immédiatement et de manière sûre. Les valeurs exactes se basent sur les directives techniques pour les distributeurs de boissons dans la gastronomie.

En cas d'alarme, un relais inverseur sans potentiel (230 V~ / 5 A) commute, ce qui permet par exemple d'activer des ventilations forcées ou de fermer des vannes d'arrêt magnétiques. Un autre relais inverseur sans potentiel
(60 V= / 5 A) commute en cas de dysfonctionnement technique constaté par l'appareil lui-même et informe ainsi par exemple la gestion technique du bâtiment. En mode de surveillance, les deux relais sont activés et retombent en cas d'alarme / de dysfonctionnement.

Un grand écran éclairé de 2×16 caractères informe en permanence sur la valeur de CO2 actuellement mesurée et, en le parcourant avec la touche SERVICE, sur d'autres messages d'état de l'appareil. Ainsi, les températures à l'intérieur de l'appareil sont surveillées, les alarmes sont comptées, un code d'erreur est affiché en cas de dysfonctionnement technique ou encore la concentration de CO2 lors de la dernière alarme est notée en ppm.

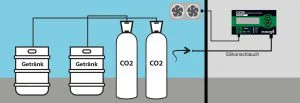

Le GX-D500P est prévu pour une installation verticale fixe sur un mur, idéalement à côté de la porte qui donne accès à la pièce surveillée, afin de s'informer de la concentration de CO2 qui se trouve à l'intérieur avant même d'entrer dans la pièce.
Le tuyau sort de l'appareil par le bas et ne devrait traverser le mur qu'après avoir parcouru au moins 100 cm, afin que les températures éventuellement particulièrement élevées ou basses puissent s'adapter à celles de l'appareil.

Avec un mètre de tuyau, il est possible d'aspirer des températures allant de -30°C à +70°C, et même de -70°C à +120°C avec deux mètres de tuyau. Pour les environnements particulièrement poussiéreux, un filtre à poussière (art. n° 300259) est disponible en option.

Le câble adaptateur de calibrage USB disponible en option permet à l'utilisateur d'ajuster lui-même le point zéro du capteur régulièrement ou en cas de besoin, car chaque capteur est soumis à une dérive naturelle. L'écart préréglé des seuils d'alerte est alors toujours conservé et ne peut être modifié qu'en usine.

Contenu de la livraison

• GX-D500P Dispositif d'alerte
• 2m de tuyau en silicone (art. n° 21002)
• 1 filtre à poussière (art. n° 300259)
• instructions d'utilisation et de montage détaillées en allemand
• matériel de montage : 4 vis et chevilles, 2 tournevis, 2 serre-câbles, 2 grands et un petit presse-étoupe PG
• disponible en option : 1 câble adaptateur d'étalonnage USB (art. n° 200340)

Données techniques

Caractéristiques de performance

• Surveillance de locaux thermiquement exigeants avec de l'air très chaud, froid, humide ou poussiéreux
• convient pour le CO2 provenant d'installations techniques sous pression
• convient pour le traitement / le stockage de glace carbonique
• contact de relais pour la ventilation automatique
• avertissement sonore et visuel
• deuxième relais pour les messages de défaut à la gestion technique du bâtiment
• affichage en texte clair avec indication de la concentration en CO2
• Niveau de pré-alarme 1,5% CO2 / Alarme principale à 3% CO2 sur le modèle de la surveillance des installations de débit de boissons
• interne capteur NDIR et raccordement de la pièce à surveiller au moyen d'un tuyau en silicone

Possibilités d'utilisation

• Traitement/stockage de glace carbonique, p. ex. centres de vaccination
• Viande et charcuterie Réfrigération
• Ventilation forcée automatique
• Distributeurs de boissons et serres
• les locaux où l'air est très chaud, froid, humide ou poussiéreux, ou dans les systèmes de ventilation avec courants d'air
