Zuluftklappe mit Federrückstellmotor ⌀ 200 mm

Zuluftklappe mit Federrückstellmotor ⌀ 200 mm

215,00 €
215,00 €
Vente Épuisé
y compris TVA plus Versandkosten
  • zum Öffnen oder Schließen eines Lüftungsrohrs und zur Regelung des Luftstroms in Lüftungs- und Klimaanlagen, Regelung von Zuluft zu Dunstabzugshauben – nicht für die Abluft!
  • Zuluftrohr mit elektrischer Lüftungsklappe aus feuerhemmenden Kunststoffen
  • Anschlüsse aus galvanisiertem Stahl
  • schnellem Federrückstellmotor (Elektromotor) – öffnet und schließt jeweils in rund 8 Sekunden
  • unbegrenzte Zeit unter Spannun
  • Durchmesser: Ø 200 mm
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 201752

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Zuluftklappe mit Federrückstellmotor ⌀ 200 mm

Zuluftklappe mit Federrückstellmotor ⌀ 200 mm

215,00 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

Lieferumfang

  • Zuluftklappe mit Federrückstellmotor 200 mm ⌀
  • Betriebsanleitung

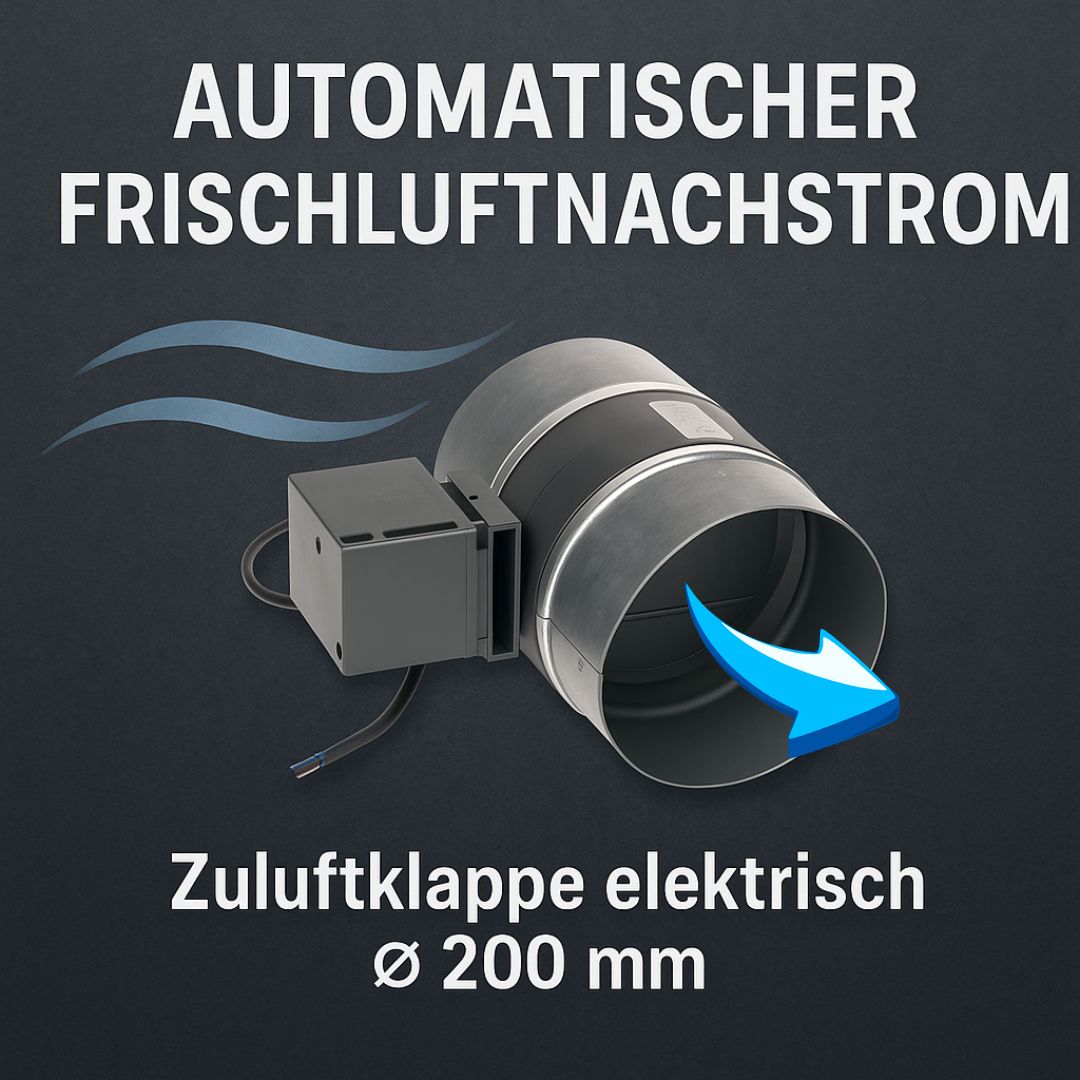

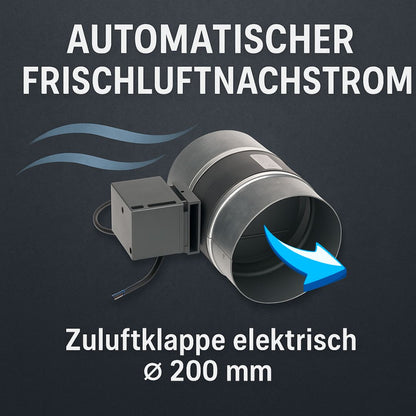

Das Zuluftrohr mit integrierter elektrischer Lüftungsklappe sorgt zuverlässig für Frischluftzufuhr bei gleichzeitig hoher Sicherheit. Das Gehäuse besteht aus feuerhemmendem Kunststoff, die beidseitigen Rohranschlüsse sind aus verzinktem Stahl gefertigt – robust, langlebig und montagefreundlich.

Die integrierte Rückstellklappe mit Federrückstellung öffnet in ca. 8 Sekunden bei Anlegen von 230 V Netzspannung. Sobald die Spannung abgeschaltet wird, schließt die Klappe gedämpft durch das Getriebe – ebenfalls in rund 8 Sekunden. So wird verhindert, dass unkontrolliert Luft zurückströmt oder Kälte eindringt.

Ideal in Kombination mit Elektrotechnik-Schabus-Zuluftsteuerung KZS 200

Gesteuert wird die Rückstellklappe z. B. durch die Elektrotechnik-SCHABUS Kabel-Zuluftsteuerung KZS 200, die beim Einschalten eines Abluftgeräts (z. B. Lüfter) automatisch die Klappe öffnet. Der lufttechnische Abgleich funktioniert damit effizient und zuverlässig.

Bitte beachten: Diese Zuluftklappe ist nicht geeignet für den Abluftbetrieb, z. B. bei Dunstabzugshauben, und ersetzt keinen Mauerkasten!

✅ Einsatzbereich

  • Frischluftzufuhr bei ventilatorgesteuerter Abluft

  • Nachströmung bei raumlufttechnischen Anlagen

  • Automatische Luftführung bei Betrieb von Kaminöfen (mit externer Verbrennungsluftführung)



WEEE-NR.: DE91394868

Tension de fonctionnement 230 V CA/50-60 Hz
Classe de protection IP 20, moteur
Consommation d'énergie 2,5 VA maximum.
Pression 200 Pa
Poids 1,09 kg
Doubler 2 x 0,75 mm²
Matériel Abattant en plastique ignifuge, tôle d'acier galvanisée
Température 0°C – max. +60°C
Temps env. Temps de fermeture/ouverture de 8 secondes

💡 Informations générales sur la fonction

Comment fonctionne le clapet de réarmement dans la conduite d'air soufflé ? Lorsque la tension secteur 230 V est appliquée, un moteur à ressort de rappel ouvre le volet en environ 2 secondes. 8 secondes. Après la coupure de la tension, il se ferme automatiquement et est amorti par un ressort de rappel intégré.

Combien de temps faut-il pour ouvrir et fermer ? Environ 8 secondes chacun. Le moteur fonctionne puissamment, le retour est mécanique et silencieux.

⚙️ Contrôle et combinaison

Comment contrôler le volet ? Par ex. via le Commande d'air soufflé KZS 200 de Schabus. Il détecte le fonctionnement d'un dispositif d'évacuation d'air et applique automatiquement une tension au volet.

Le volet peut-il être actionné avec un interrupteur d'éclairage ? Oui, en principe, une commutation manuelle via un simple interrupteur est également possible si techniquement installée.

🛠️ Assemblage et installation

Puis-je murer le volet d'air soufflé ? Non. Ces volets peuvent pas muré devenir. Ils doivent être accessibles à tout moment et facilement remplaçables si nécessaire. Nous recommandons une section de tuyau appropriée avec pour la traversée du mur. Bride d'extrémitéAuquel le rabat est fixé à l'intérieur.

Dans quelle position le tuyau d'air soufflé peut-il être installé ? L'installation peut se faire horizontalement ou verticalement à condition que l'abattant puisse s'ouvrir et se fermer sans entrave.

Quel diamètre ont les raccords de tuyaux ? Les raccords de tuyauterie sont standardisés (par exemple DN100 ou DN125, selon la version). Veuillez vous référer à la fiche technique pour plus de détails.

🚫 Restrictions

Ce rabat est-il adapté aux hottes aspirantes ? Non. Elle est pas pour les systèmes d'échappement comme les hottes aspirantes. Dans ce cas, utilisez un boîtier mural adapté.

Peut-il remplacer une boîte murale ? Non. Ce rabat est pas comme fermeture murale ou rabat extérieur approprié.

🔧 Entretien et durée de vie

Le volet ne nécessite-t-il aucun entretien ? Oui, le système est conçu pour ne nécessiter aucun entretien. Une inspection visuelle régulière est toujours recommandée.

Combien de temps dure le moteur ? Le moteur à ressort de rappel est conçu pour un nombre de cycles élevé. Néanmoins, ce qui suit s'applique : Chaque composant électrique doit être accessible et remplaçable si nécessaire.

Avis clients

Soyez le premier à laisser un avis
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Description

Lieferumfang

  • Zuluftklappe mit Federrückstellmotor 200 mm ⌀
  • Betriebsanleitung

Das Zuluftrohr mit integrierter elektrischer Lüftungsklappe sorgt zuverlässig für Frischluftzufuhr bei gleichzeitig hoher Sicherheit. Das Gehäuse besteht aus feuerhemmendem Kunststoff, die beidseitigen Rohranschlüsse sind aus verzinktem Stahl gefertigt – robust, langlebig und montagefreundlich.

Die integrierte Rückstellklappe mit Federrückstellung öffnet in ca. 8 Sekunden bei Anlegen von 230 V Netzspannung. Sobald die Spannung abgeschaltet wird, schließt die Klappe gedämpft durch das Getriebe – ebenfalls in rund 8 Sekunden. So wird verhindert, dass unkontrolliert Luft zurückströmt oder Kälte eindringt.

Ideal in Kombination mit Elektrotechnik-Schabus-Zuluftsteuerung KZS 200

Gesteuert wird die Rückstellklappe z. B. durch die Elektrotechnik-SCHABUS Kabel-Zuluftsteuerung KZS 200, die beim Einschalten eines Abluftgeräts (z. B. Lüfter) automatisch die Klappe öffnet. Der lufttechnische Abgleich funktioniert damit effizient und zuverlässig.

Bitte beachten: Diese Zuluftklappe ist nicht geeignet für den Abluftbetrieb, z. B. bei Dunstabzugshauben, und ersetzt keinen Mauerkasten!

✅ Einsatzbereich

  • Frischluftzufuhr bei ventilatorgesteuerter Abluft

  • Nachströmung bei raumlufttechnischen Anlagen

  • Automatische Luftführung bei Betrieb von Kaminöfen (mit externer Verbrennungsluftführung)



WEEE-NR.: DE91394868

Informations techniques
Tension de fonctionnement 230 V CA/50-60 Hz
Classe de protection IP 20, moteur
Consommation d'énergie 2,5 VA maximum.
Pression 200 Pa
Poids 1,09 kg
Doubler 2 x 0,75 mm²
Matériel Abattant en plastique ignifuge, tôle d'acier galvanisée
Température 0°C – max. +60°C
Temps env. Temps de fermeture/ouverture de 8 secondes
Téléchargements
Exemples de connexion
FAQ - Questions fréquemment posées

💡 Informations générales sur la fonction

Comment fonctionne le clapet de réarmement dans la conduite d'air soufflé ? Lorsque la tension secteur 230 V est appliquée, un moteur à ressort de rappel ouvre le volet en environ 2 secondes. 8 secondes. Après la coupure de la tension, il se ferme automatiquement et est amorti par un ressort de rappel intégré.

Combien de temps faut-il pour ouvrir et fermer ? Environ 8 secondes chacun. Le moteur fonctionne puissamment, le retour est mécanique et silencieux.

⚙️ Contrôle et combinaison

Comment contrôler le volet ? Par ex. via le Commande d'air soufflé KZS 200 de Schabus. Il détecte le fonctionnement d'un dispositif d'évacuation d'air et applique automatiquement une tension au volet.

Le volet peut-il être actionné avec un interrupteur d'éclairage ? Oui, en principe, une commutation manuelle via un simple interrupteur est également possible si techniquement installée.

🛠️ Assemblage et installation

Puis-je murer le volet d'air soufflé ? Non. Ces volets peuvent pas muré devenir. Ils doivent être accessibles à tout moment et facilement remplaçables si nécessaire. Nous recommandons une section de tuyau appropriée avec pour la traversée du mur. Bride d'extrémitéAuquel le rabat est fixé à l'intérieur.

Dans quelle position le tuyau d'air soufflé peut-il être installé ? L'installation peut se faire horizontalement ou verticalement à condition que l'abattant puisse s'ouvrir et se fermer sans entrave.

Quel diamètre ont les raccords de tuyaux ? Les raccords de tuyauterie sont standardisés (par exemple DN100 ou DN125, selon la version). Veuillez vous référer à la fiche technique pour plus de détails.

🚫 Restrictions

Ce rabat est-il adapté aux hottes aspirantes ? Non. Elle est pas pour les systèmes d'échappement comme les hottes aspirantes. Dans ce cas, utilisez un boîtier mural adapté.

Peut-il remplacer une boîte murale ? Non. Ce rabat est pas comme fermeture murale ou rabat extérieur approprié.

🔧 Entretien et durée de vie

Le volet ne nécessite-t-il aucun entretien ? Oui, le système est conçu pour ne nécessiter aucun entretien. Une inspection visuelle régulière est toujours recommandée.

Combien de temps dure le moteur ? Le moteur à ressort de rappel est conçu pour un nombre de cycles élevé. Néanmoins, ce qui suit s'applique : Chaque composant électrique doit être accessible et remplaçable si nécessaire.
